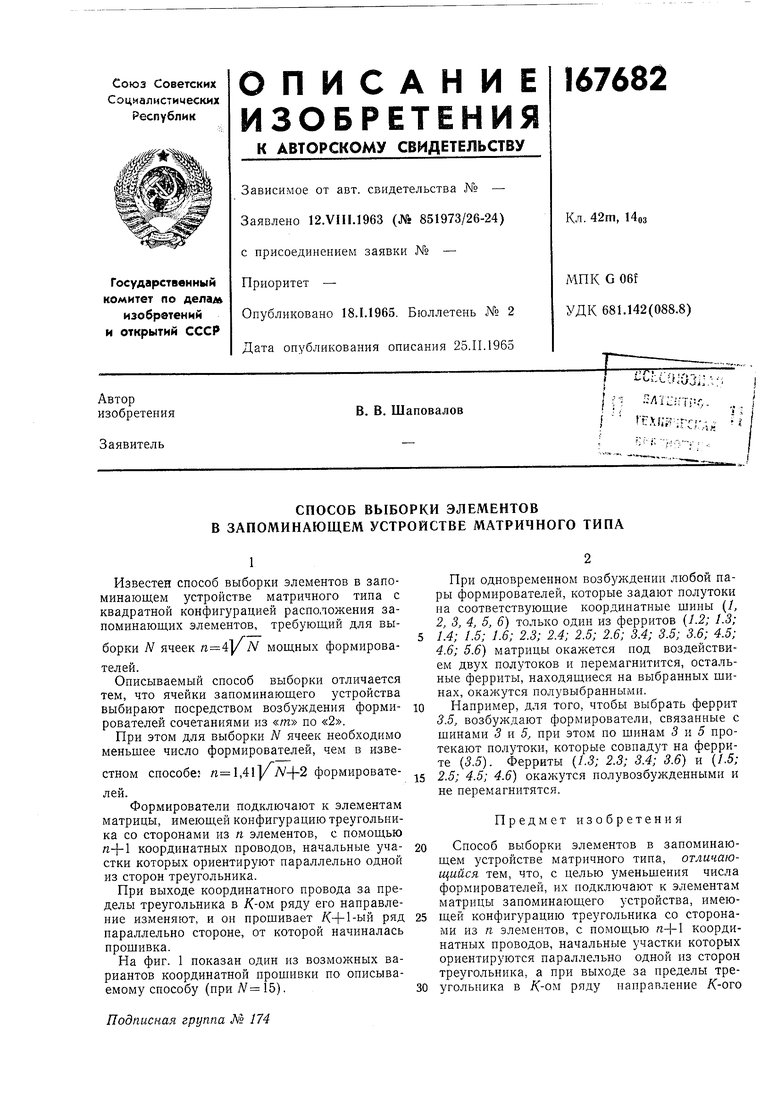

Известен способ выборки элементов в запоминающем устройстве матричного типа с квадратной конфигурацией расположения запоминающих элементов, требующий для выборки N ячеек N мощных формирователей.
Описываемый способ выборки отличается тем, что ячейки запоминающего устройства выбирают посредством возбуждения формирователей сочетаниями из «т по «2.
При этом для выборки Л ячеек необходимо меньшее число формирователей, чем в известном способе; ,41|/Л-}-2 формирователей.
Формирователи подключают к элементам матрицы, имеющей конфигурацию треугольника со сторонами из п элементов, с помощью n-f-1 координатных проводов, начальные участки которых ориентируют параллельно одной из сторон треугольника.
При выходе координатного провода за пределы треугольника в /(-ом ряду его направление изменяют, и он прошивает ряд параллельно стороне, от которой начиналась прошивка.

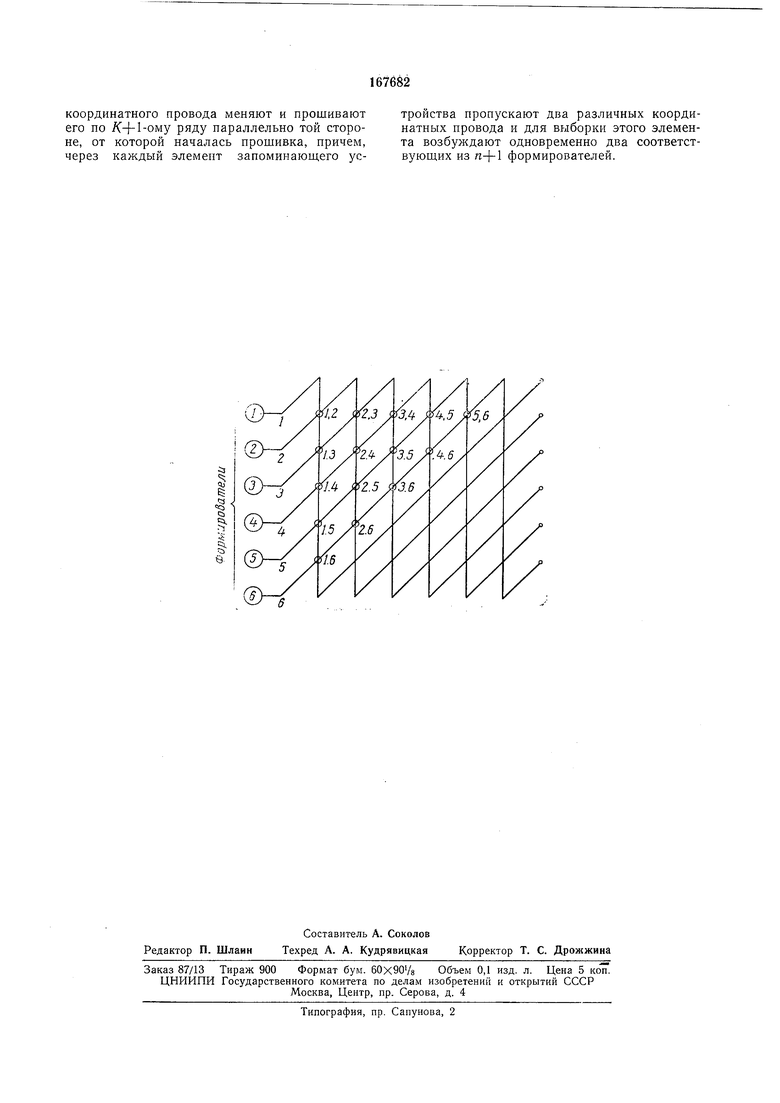

При одновременном возбуладении любой пары формирователей, которые задают полутоки па соответствующие координатные шины (/, 2, 3, 4, 5, 6) только один из ферритов (1.2; 1.3; 1.4; 1.5; 1.6; 2.3; 2.4; 2.5; 2.6; ЗА; 3.5; 3.6; 4.5; 4.6; 5.6) матрицы окажется под воздействием двух полутоков и перемагнитится, остальные ферриты, находящиеся на выбранных шинах, окажутся полувыбранными.
Папример, для того, чтобы выбрать феррит 3.5, возбуждают формирователи, связанные с шинами 5 и 5, при этом по шинам 3 и 5 протекают полутоки, которые совпадут на феррите (5.5). Ферриты (/.5; 2.3; 3.4; 3.6) и (1.5;
2.5; 4.5; 4.6) окажутся полувозбужденными и не перемагнитятся.
Предмет изобретения
Способ выборки элементов в запоминающем устройстве матричного типа, отличающийся тем, что, с целью уменьшения числа формирователей, их подключают к элементам матрицы запоминающего устройства, имеющей конфигурацию треугольника со сторонами из я элементов, с помощью я+1 координатных проводов, начальные участки которых ориентируются параллельно одной из сторон треугольника, а при выходе за пределы трекоординатного провода меняют и прошивают его по /(+1-ому ряду параллельно той стороне, от которой началась прошивка, причем, через каждый элемент запоминаюш,его устройства пропускают два различных координатных провода и для выборки этого элемента возбуждают одновременно два соответствующих из n-f-1 формирователей.
