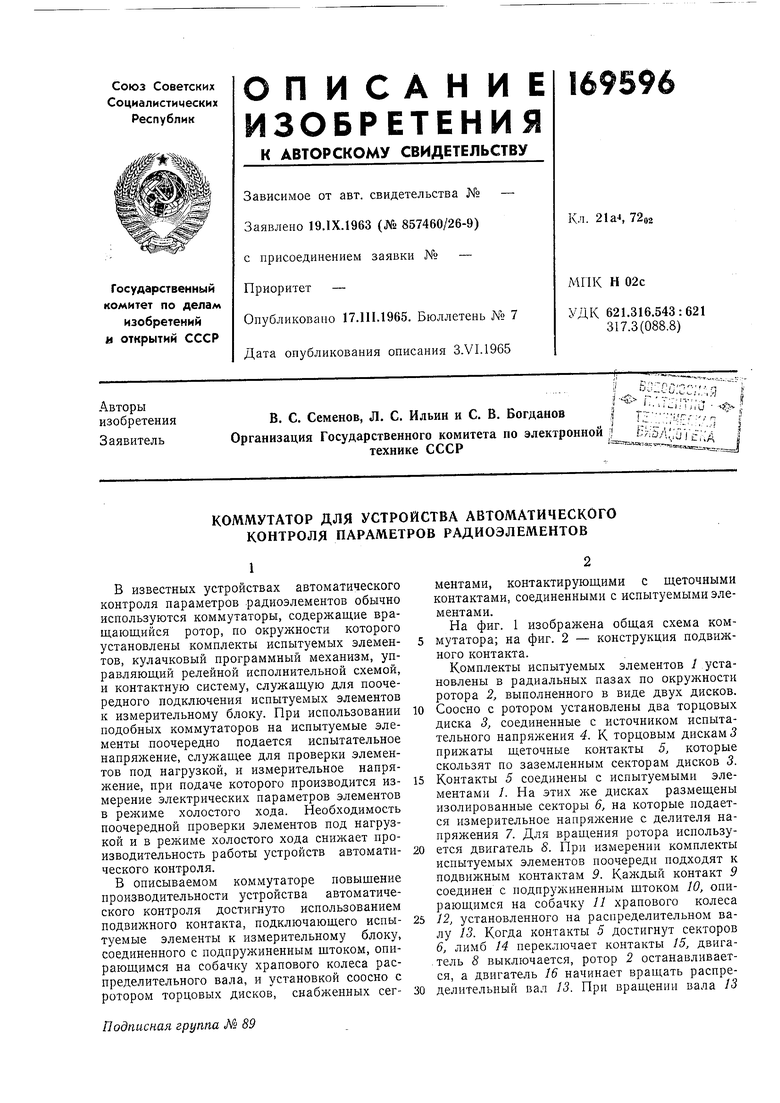

В известных устройствах автоматического контроля параметров радиоэлементов обычно используются коммутаторы, содержащие вращающийся ротор, по окружности которого установлены комплекты испытуемых элементов, кулачковый программный механизм, управляющий релейной исполнительной схемой, и контактную систему, служащую для поочередного подключения испытуемых элементов к измерительному блоку. При использовании подобных коммутаторов на испытуемые элементы поочередно подается испытательное напряжение, служащее для проверки элементов под нагрузкой, и измерительное напряжение, при подаче которого производится измерение электрических параметров элементов в режиме холостого хода. Необходимость поочередной проверки элементов под нагрузкой и в режиме холостого хода снижает производительность работы устройств автоматического контроля.
В описываемом коммутаторе повыщение производительности устройства автоматического контроля достигнуто использованием подвижного контакта, подключающего испытуемые элементы к измерительному блоку, соединенного с подпружиненным штоком, опирающимся на собачку храпового колеса распределительного вала, и установкой соосно с ротором торцовых дисков, снабженных сегментами, контактирующими с щеточными контактами, соединенными с испытуемыми элементами.

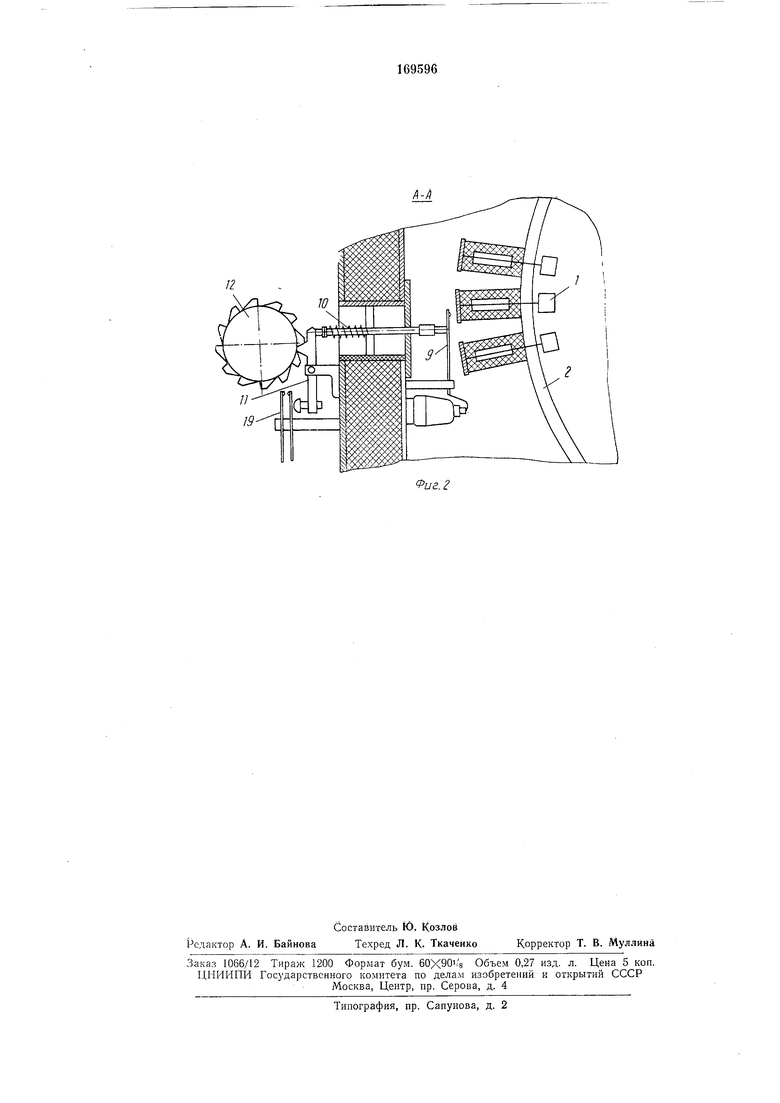

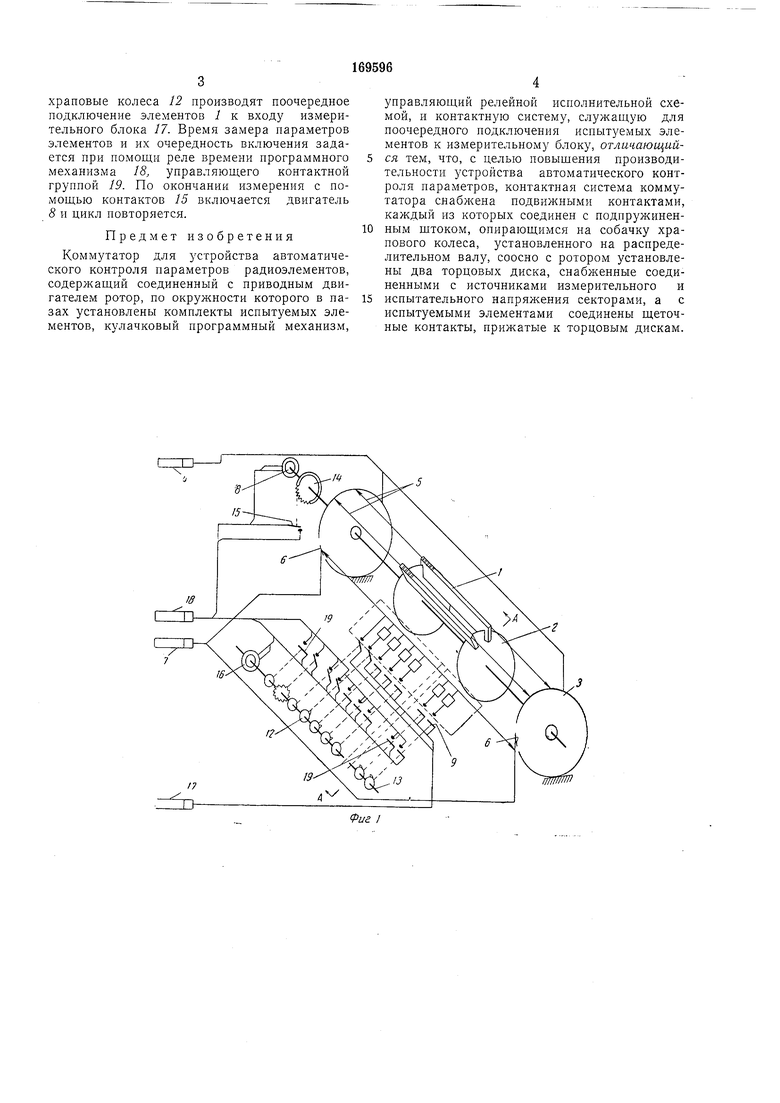

На фиг. 1 изображена общая схема коммутатора; на фиг. 2 - конструкция подвижного контакта.
Комплекты испытуемых элементов 1 установлены в радиальных пазах по окружности ротора 2, выполненного в виде двух дисков.
Соосно с ротором установлены два торцовых диска 3, соединенные с источником испытательного напряжения 4. К торцовым дискам 3 прижаты щеточные контакты 5, которые скользят но заземленным секторам дисков 3.
Контакты 5 соединены с испытуемыми элементами /. На этих же дисках размещены изолированные секторы 6, на которые подается измерительное напряжение с делителя напряжения 7. Для вращения ротора используется двигатель 8. При измерении комплекты испытуемых элементов поочереди подходят к подвижным контактам 9. Каждый контакт 9 соединен с подпружиненным щтоком 10, опирающимся на собачку 11 храпового колеса
12, установленного на распределительном валу 13. Когда контакты 5 достигнут секторов 6, лимб 14 переключает контакты 15, двигатель 8 выключается, ротор 2 останавливается, а двигатель 16 начинает вращать распрехраповые колеса 12 производят поочередное подключение элементов 1 к входу измерительного блока 17. Время замера параметров элементов и их очередность включения задается при помощи реле времени программного механизма 18, управляюп.1,его контактной группой 19. По окончании измерения с помощью контактов 15 включается двигатель 8 п цикл повторяется.
Предмет изобретения
Коммутатор для устройства автоматического контроля параметров радиоэлементов, содержащий соединенный с приводным двигателем ротор, по окружности которого в пазах установлены комплекты испытуемых элементов, кулачковый программный механизм,
управляющий релейной исполнительной схемой, и контактную систему, служащую для поочередного подключения испытуемых элементов к измерительному блоку, отличающийся тем, что, с целью повышения производительности устройства автоматического контроля параметров, контактная система коммутатора снабжена подвижными контактами, каждый из которых соединен с подпружиненным штоком, опирающимся на собачку храпового колеса, установленного на распределительном валу, соосно с ротором установлены два торцовых диска, снабженные соединенными с источниками измерительного и
испытательного напряжения секторами, а с испытуемыми элементами соединены щеточные контакты, прижатые к торцовым дискам.
