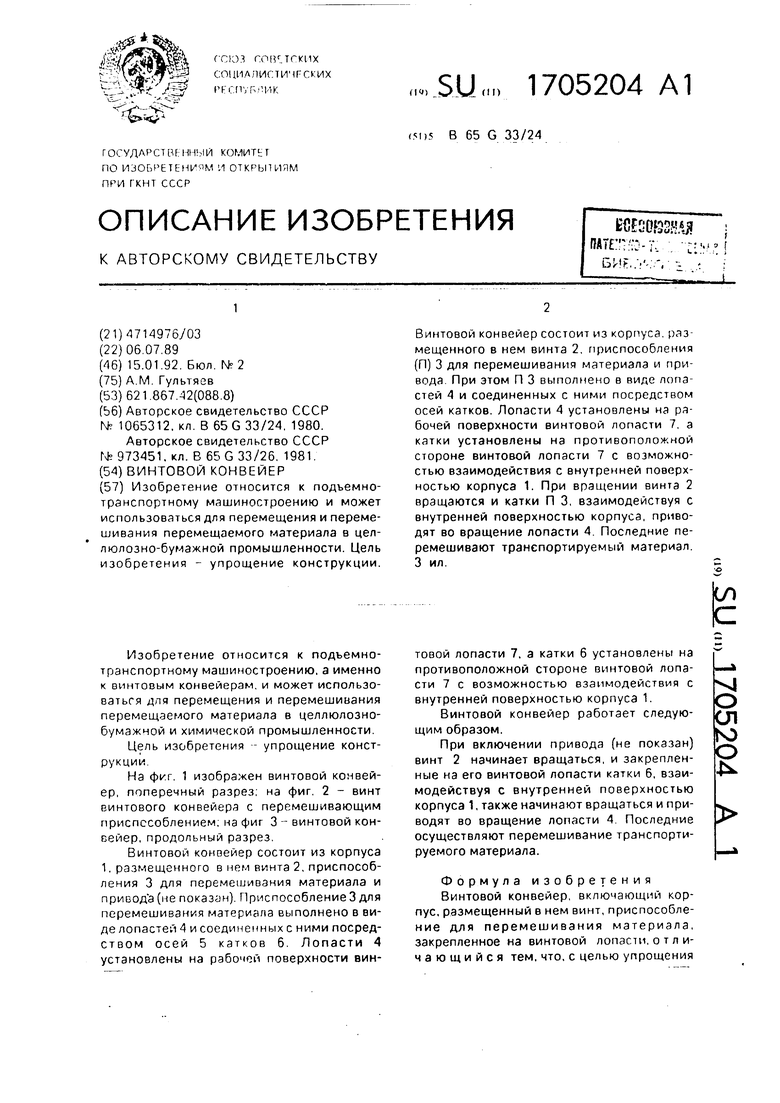

Изобретение относится к подъемно- транспортному машиностроению и может использоваться для перемещения и перемешивания перемещаемого материала в целлюлозно-бумажной промышленности. Цель изобретения - упрощение конструкции. Винтовой конвейер состоит из корпуса, размещенного в нем винта 2, приспособления (П) 3 для перемешивания материала и привода. При этом П 3 выполнено в виде лопастей 4 и соединенных с ними посредством осей катков. Лопасти 4 установлены на рабочей поверхности винтовой лопасти 7, а катки установлены на противоположной стороне винтовой лопасти 7 с возможностью взаимодействия с внутренней поверхностью корпуса 1. При вращении винта 2 вращаются и катки П 3, взаимодействуя с внутренней поверхностью корпуса, приводят во вращение лопасти 4. Последние перемешивают транспортируемый материал. 3 ил.
Изобретение относится к подъемно- транспортному машиностроению, а именно к винтовым конвейерам, и может использоваться для перемещения и перемешивания перемещаемого материала в целлюлозно- бумажной и химической промышленности.
Цель изобретения - упрощение конструкции.

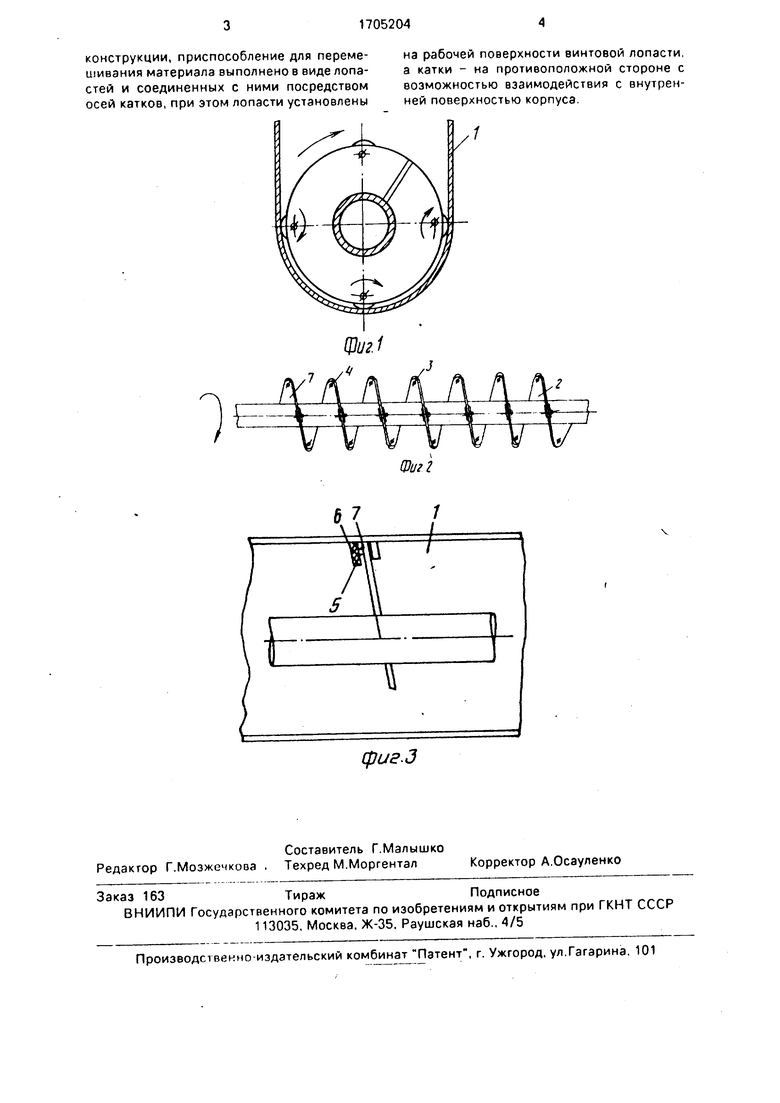

На фиг. 1 изображен винтовой конвейер, поперечный разрез; на фиг. 2 - винт винтового конвейера с перемешивающим приспособлением; на фиг 3 - винтовой конвейер, продольный разрез.
Винтовой конвейер состоит из корпуса 1. размещенного в нем винта 2, приспособления 3 для перемешивания материала и привода (не показан). Приспособление 3 для перемешивания материала выполнено в виде лопастей 4 и соединенных с ними посредством осей 5 катков 6. Лопасти 4 установлены на рабочей поверхности винтовой лопасти 7, а катки 6 установлены на противоположной стороне винтовой лопасти 7 с возможностью взаимодействия с внутренней поверхностью корпуса 1.
Винтовой конвейер работает следующим образом.
При включении привода (не показан) винт 2 начинает вращаться, и закрепленные на его винтовой лопасти катки 6, взаимодействуя с внутренней поверхностью корпуса 1, также начинают вращаться и приводят во вращение лопасти 4. Последние осуществляют перемешивание транспортируемого материала.
Формула изобретения Винтовой конвейер, включающий корпус, размещенный в нем винт, приспособление для перемешивания материала, закрепленное на винтовой лопасти, о т ли- чающийся тем, что, с целью упрощения
О
ел
8
конструкции, приспособление для перемешивания материала выполнено в виде лопастей и соединенных с ними посредством осей катков, при этом лопасти установлены
Е
на рабочей поверхности винтовой лопасти, а катки - на противоположной стороне с возможностью взаимодействия с внутренней поверхностью корпуса.
V
фиг.З
