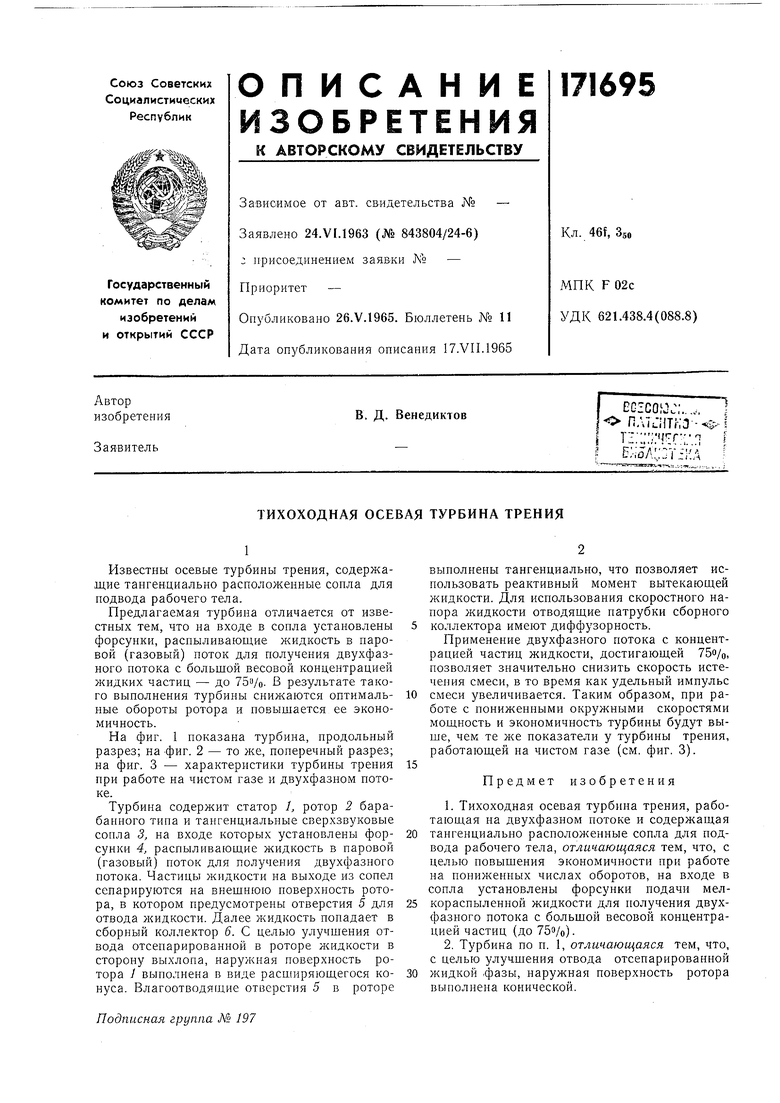

ТИХОХОДНАЯ ОСЕВАЯ ТУРБИНА ТРЕНИЯ Советский патент 1965 года по МПК F01D1/36 F01D5/06 F01K21/04

Известны осевые турбины трения, содержащие тангенциально расположенные сопла для подвода рабочего тела.

Предлагаемая турбина отличается от известных тем, что на входе в сопла установлены форсунки, распыливающие жидкость в наровой (газовый) поток для получения двухфазного потока с большой весовой концентрацией жидких частиц - до . В результате такого выполнения турбины снижаются оптимальные обороты ротора и повышается ее экономичность.

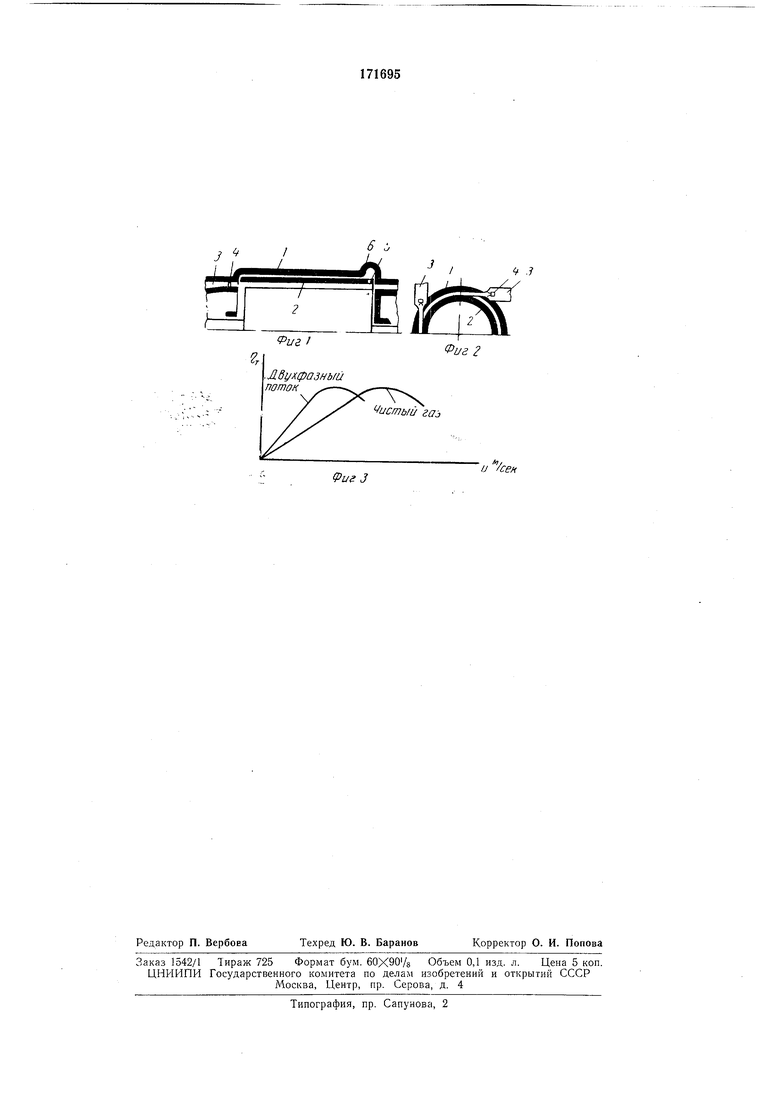

На фиг. 1 показана турбина, продольный разрез; на фиг. 2 - то же, поперечный разрез; на фиг. 3 - характеристики турбины трения при работе на чистом газе и двухфазном потоке.

Турбина содержит статор /, ротор 2 барабанного типа и тангенциальные сверхзвуковые сопла 3, на входе которых установлены форсунки 4, распыливающие жидкость в паровой (газовый) поток для получения двухфазного потока. Частицы жидкости на выходе из сопел сепарируются на внешнюю поверхность ротора, в котором предусмотрены отверстия 5 для отвода жидкости. Далее жидкость попадает в сборный коллектор 6. С целью улучшения отвода отсепарированной в роторе жидкости в сторону выхлопа, наружная поверхность ротора У выполнена в виде расширяющегося конуса. Влагоотводящие отверстия 5 в роторе

выполнены тангенциально, что позволяет использовать реактивный момент вытекающей жидкости. Для использования скоростного напора жидкости отводящие патрубки сборного коллектора имеют диффузорность.

Применение двухфазного потока с концентрацией частиц жидкости, достигающей 75о/о, позволяет значительно снизить скорость истечения смеси, в то время как удельный импульс смеси увеличивается. Таким образом, при работе с пониженными окружными скоростями мощность и экономичность турбины будут выше, чем те же показатели у турбины трения, работающей на чистом газе (см. фиг. 3).

Предмет изобретения

1.Тихоходная осевая турбина трения, работающая на двухфазном потоке и содержащая тангенциально расположенные сопла для подвода рабочего тела, отличающаяся тем, что, с целью повышения экономичности при работе на пониженных числах оборотов, на входе в сопла установлены форсунки подачи мелкораспыленной жидкости для получения двухфазного потока с большой весовой концентрацией частиц (до 75«/о).

2.Турбина по п. 1, отличающаяся тем, что, с целью улучшения отвода отсепарированной жидкой .фазы, наружная поверхность ротора выполнена конической.

Фиг 3

4- .7
