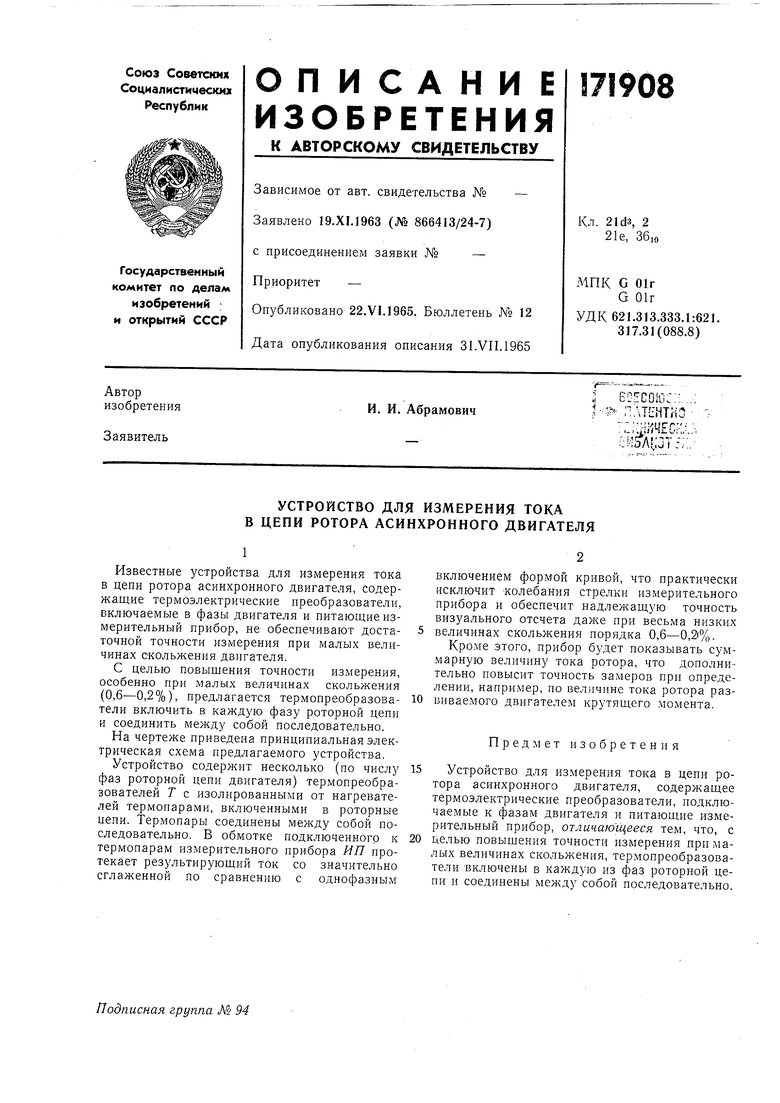

УСТРОЙСТВО для ИЗМЕРЕНИЯ ТОКА В ЦЕПИ РОТОРА АСИНХРОННОГО ДВИГАТЕЛЯ Советский патент 1965 года по МПК G01R19/03

Известные устройства для измерения тока в цепи ротора асинхронного двигателя, содержащие термоэлектрические преобразователи, включаемые в фазы двигателя и питающие измерительный прибор, не обеспечивают достаточной точности измерения при малых величинах скольжения двигателя.

С целью повышения точности измерения, особенно при малых величинах скольжения (0,6-0,2%), предлагается термопреобразователи включить в каждую фазу роторной цепи и соединить между собой последовательно.

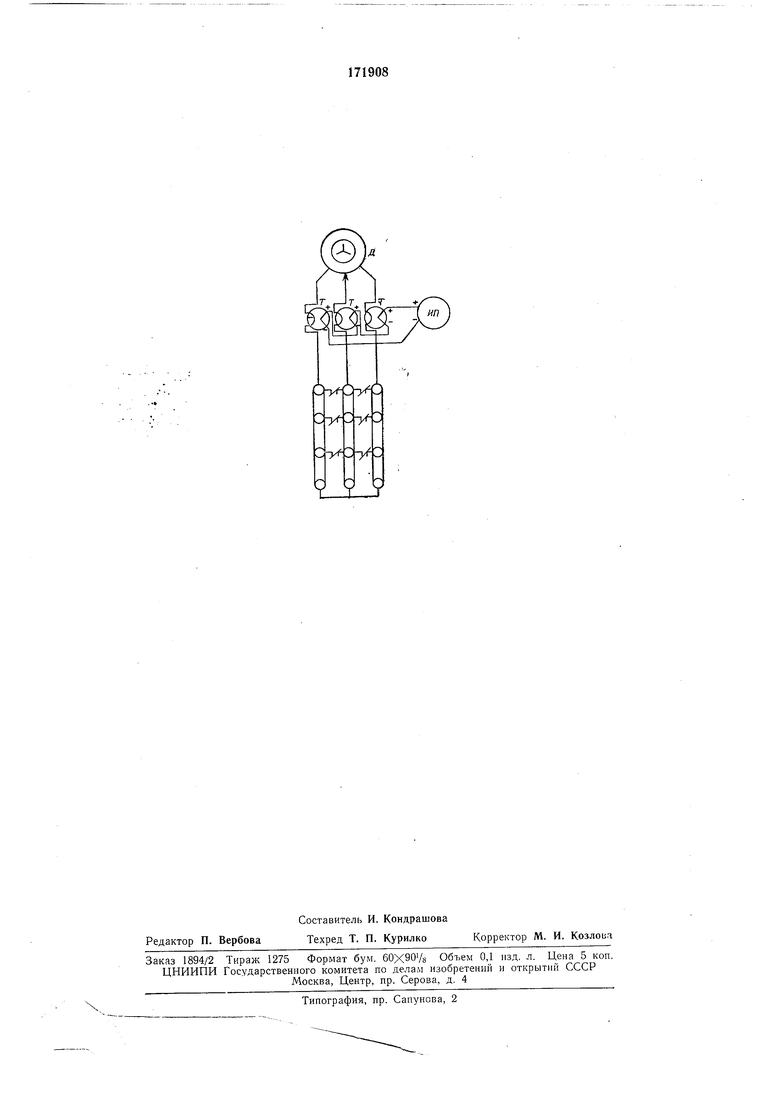

На чертеже приведена принципиальная электрическая схема предлагаемого устройства.

Устройство содержит несколько (по числу фаз роторной цепи двигателя) термопреобразователей Т с изолированными от нагревателей термопарами, включенными в роторные цепи. Термопары соединены между собой последовательно. В обмотке подключенного к термопарам измерительного прибора МП протекает результирующий ток со значительно сглаженной по сравнению с однофазным

включением формой кривой, что практически исключит колебания стрелки измерительного прибора и обеспечит надлежащую точность визуального отсчета даже при весьма низких величинах скольжения порядка 0,6-0,2%.

Кроме этого, прибор будет показывать суммарную величину тока ротора, что дополнительно повысит точность замеров при определении, например, по величине тока ротора развиваемого двигателем крутящего момента.

Предмет изобретения

Устройство для измерения тока в цепи ротора асинхронного двигателя, содержащее термоэлектрические преобразователи, подключаемые к фазам двигателя и питающие измерительный прибор, отличающееся тем, что, с

целью повышения точности измерения при малых величинах скольжения, термопреобразователи включены в каждую из фаз роторной цепи и соединены между собой последовательно.
