Перфорированный защитный кожух вентилятора хлопкоуборочной машины Советский патент 1992 года по МПК A01D46/08

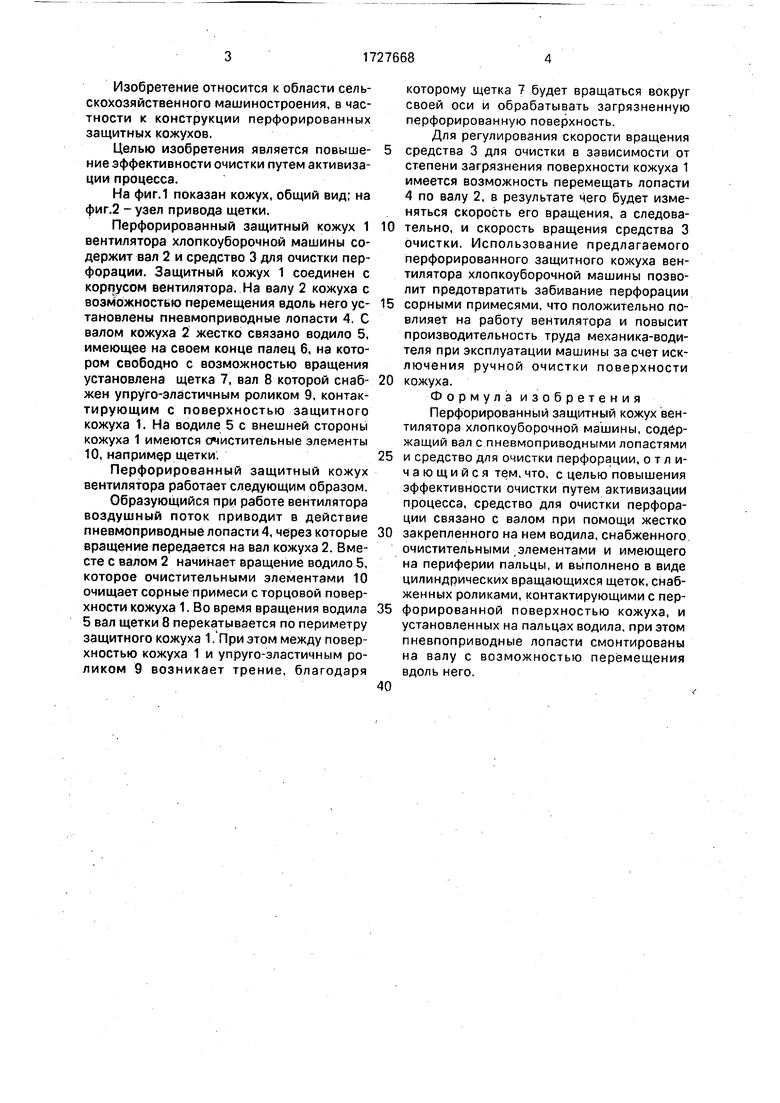

Изобретение относится к области сельскохозяйственного машиностроения, в частности к конструкции перфорированных защитных кожухов.

Целью изобретения является повышение эффективности очистки путем активизации процесса.

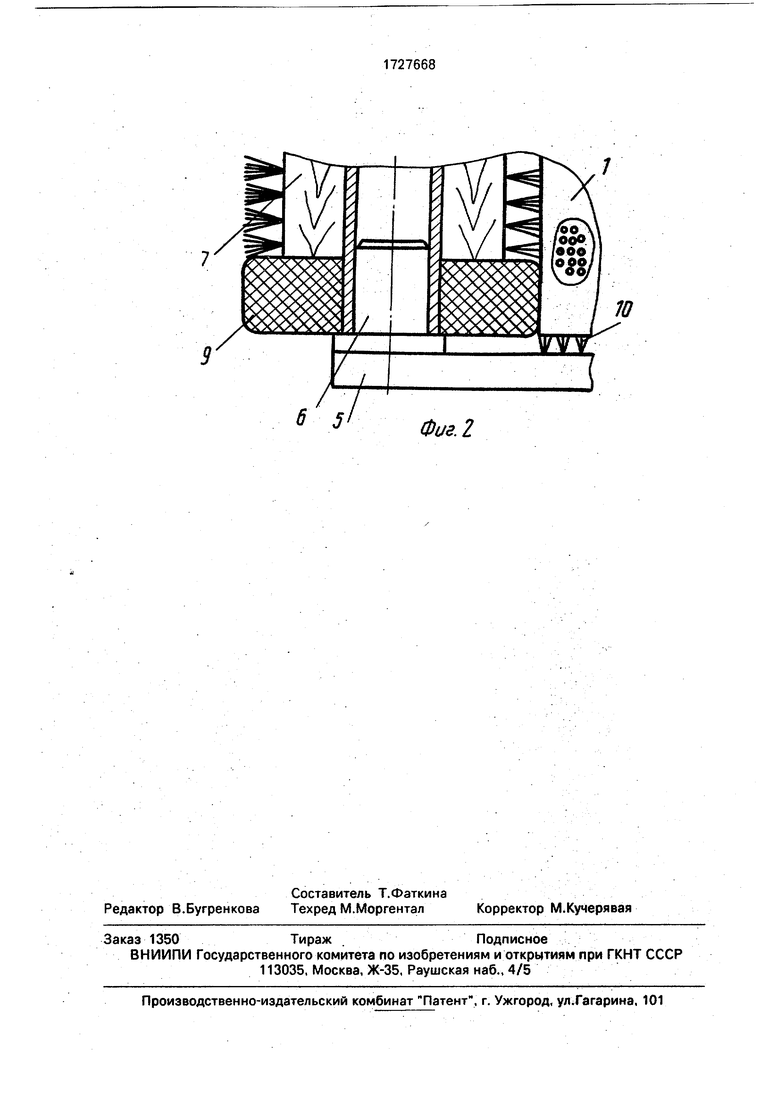

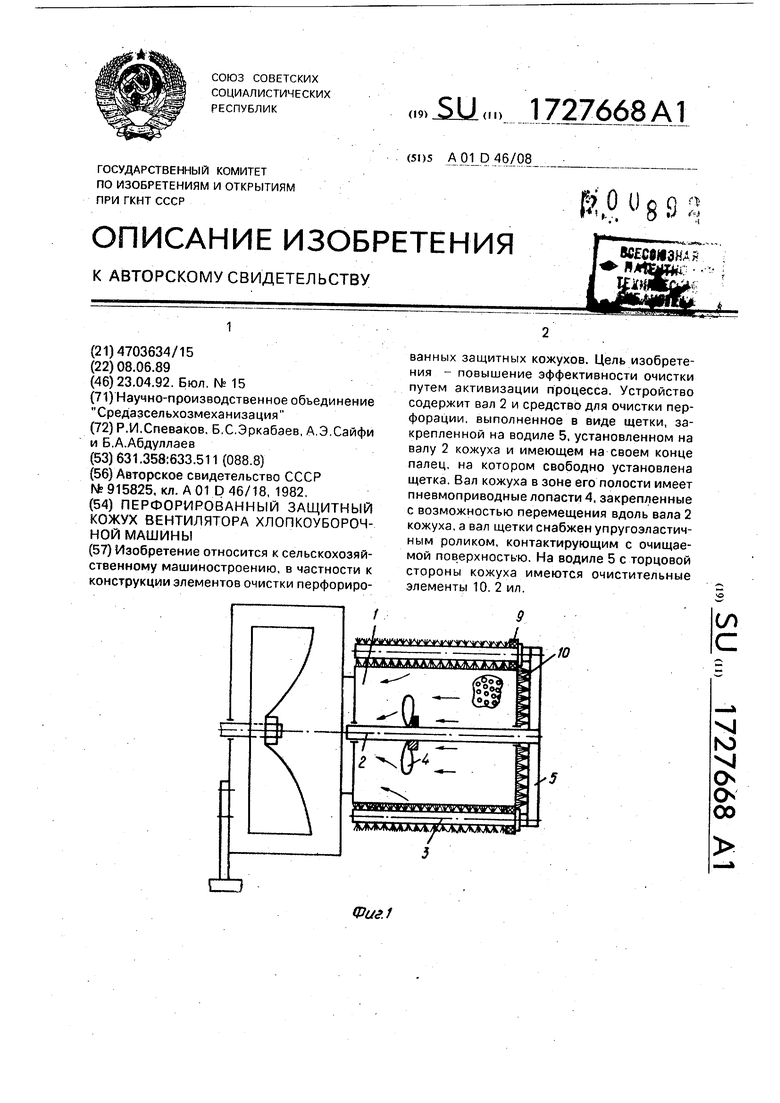

На фиг.1 показан кожух, общий вид; на фиг.2 -узел привода щетки.

Перфорированный защитный кожух 1 вентилятора хлопкоуборочной машины содержит вал 2 и средство 3 для очистки перфорации. Защитный кожух 1 соединен с корпусом вентилятора. На валу 2 кожуха с возможностью перемещения вдоль него установлены пневмоприводные лопасти 4. С валом кожуха 2 жестко связано водило 5, имеющее на своем конце палец 6, на котором свободно с возможностью вращения установлена щетка 7, вал 8 которой снабжен упруго-эластичным роликом 9, контактирующим с поверхностью защитного кожуха 1. На водила 5 с внешней стороны кожуха 1 имеются очистительные элементы 10, например щетки.

Перфорированный защитный кожух вентилятора работает следующим образом.

Образующийся при работе вентилятора воздушный поток приводит в действие пневмоприводные лопасти 4, через которые вращение передается на вал кожуха 2. Вместе с валом 2 начинает вращение водило 5, которое очистительными элементами 10 очищает сорные примеси с торцовой поверхности кожуха 1. Во время вращения водила 5 вал щетки 8 перекатывается по периметру защитного кожуха 1. При этом между поверхностью кожуха 1 и упруго-эластичным роликом 9 возникает трение, благодаря

которому щетка 7 будет вращаться вокруг своей оси и обрабатывать загрязненную перфорированную поверхность.

Для регулирования скорости вращения

средства 3 для очистки в зависимости от степени загрязнения поверхности кожуха 1 имеется возможность перемещать лопасти 4 по валу 2, в результате него будет изменяться скорость его вращения, а следовательно, и скорость вращения средства 3 очистки. Использование предлагаемого перфорированного защитного кожуха вентилятора хлопкоуборочной машины позволит предотвратить забивание перфорации

сорными примесями, что положительно повлияет на работу вентилятора и повысит производительность труда механика-водителя при эксплуатации машины за счет исключения ручной очистки поверхности

кожуха.

Формула изобретения Перфорированный защитный кожух вентилятора хлопкоуборочной машины, содержащий вал с пневмоприводными лопастями

и средство для очистки перфорации, отличающийся тем, что, с целью повышения эффективности очистки путем активизации процесса, средство для очистки перфорации связано с валом при помощи жестко

закрепленного на нем водила, снабженного очистительными .элементами и имеющего на периферии пальцы, и выполнено в виде цилиндрических вращающихся щеток, снабженных роликами, контактирующими с перфорированной поверхностью кожуха, и установленных на пальцах водила, при этом пневпоприводные лопасти смонтированы на валу с возможностью перемещения вдоль него.

Изобретение относится к сельскохозяйственному машиностроению, в частности к конструкции элементов очистки перфорированных защитных кожухов. Цель изобретения - повышение эффективности очистки путем активизации процесса. Устройство содержит вал 2 и средство для очистки перфорации, выполненное в виде щетки, закрепленной на водиле 5, установленном на валу 2 кожуха и имеющем на своем конце палец, на котором свободно установлена щетка. Вал кожуха в зоне его полости имеет пневмоприводные лопасти 4, закрепленные с возможностью перемещения вдоль вала 2 кожуха, а вал щетки снабжен упругоэластич- ным роликом, контактирующим с очищаемой поверхностью. На водиле 5 с торцовой стороны кожуха имеются очистительные элементы 10. 2 ил.
