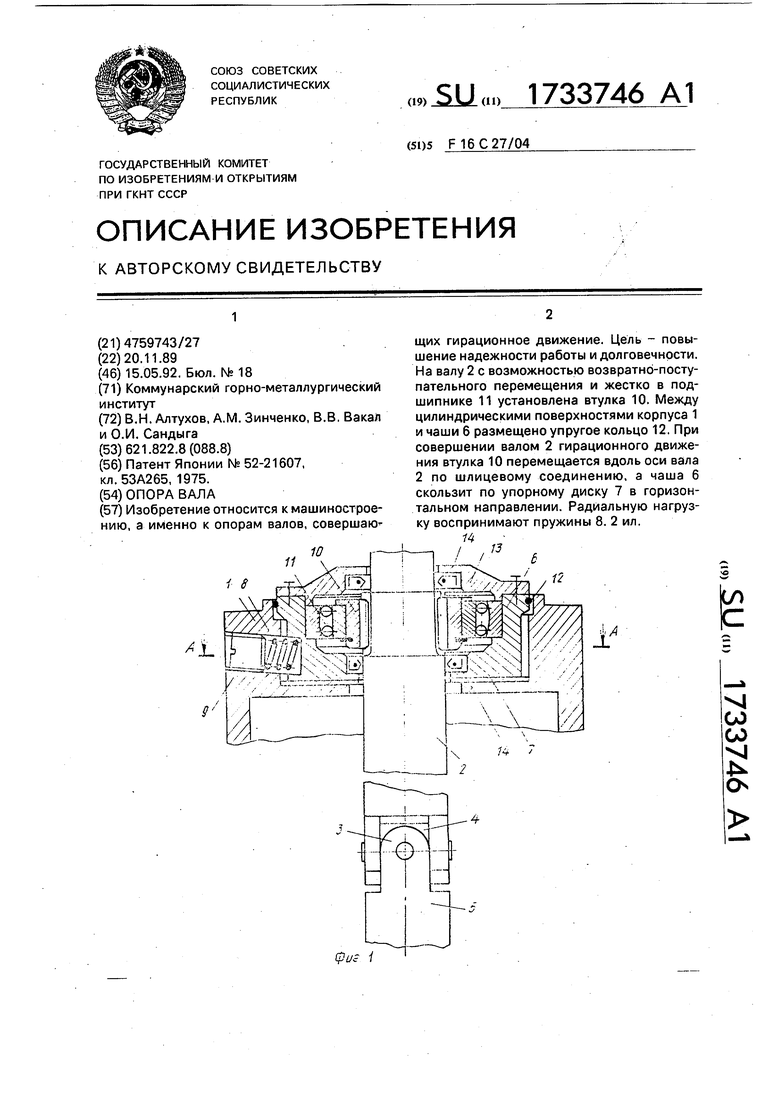

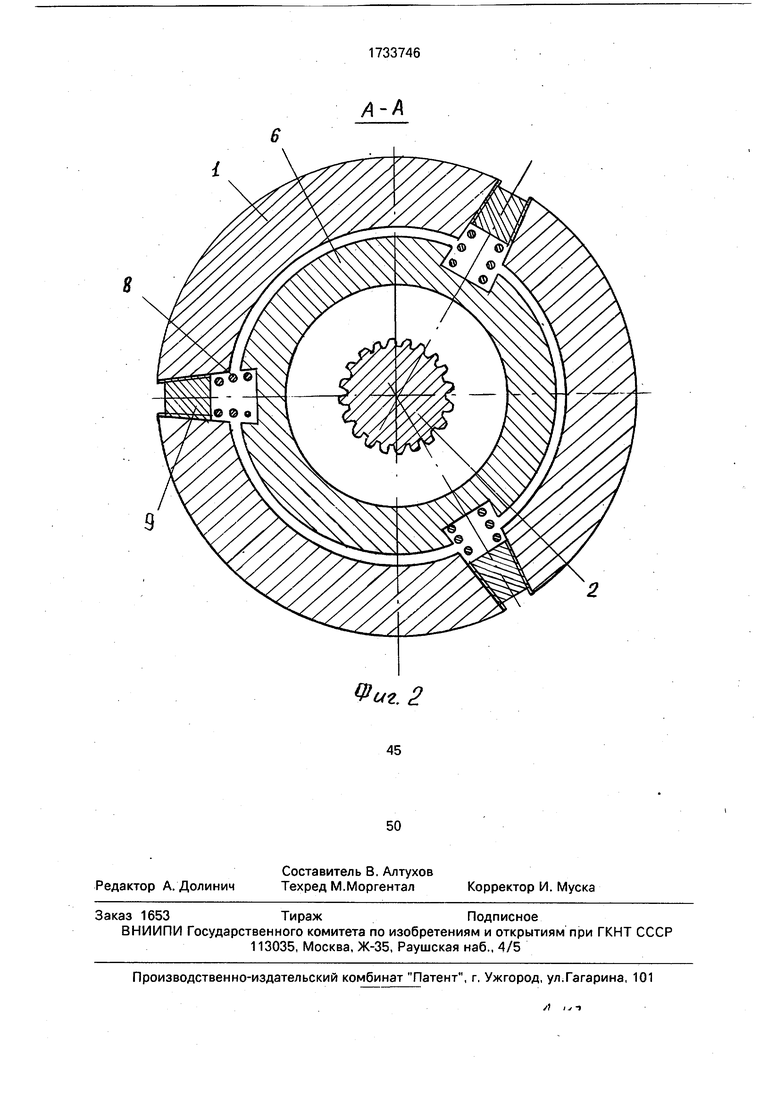

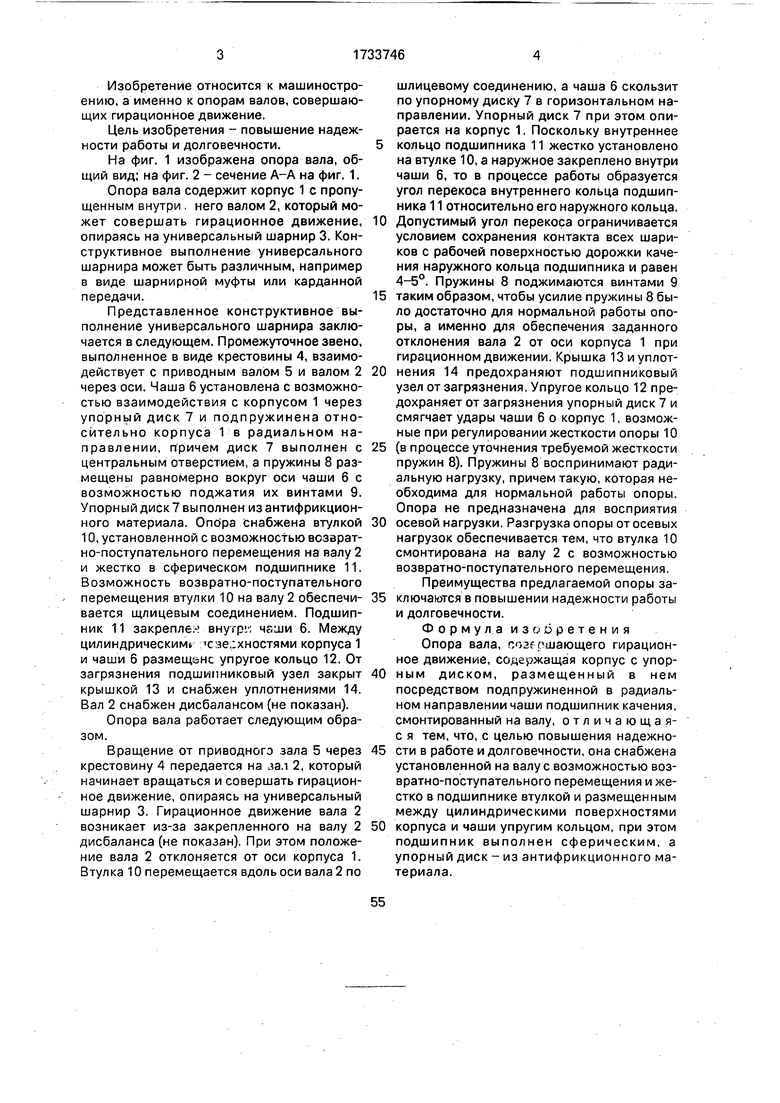

Изобретение относится к машиностроению, а именно к опорам валов, совершаю i 8 щих гирационное движение. Цель - повышение надежности работы и долговечности. На валу 2 с возможностью возвратно-поступательного перемещения и жестко в подшипнике 11 установлена втулка 10. Между цилиндрическими поверхностями корпуса 1 и чаши 6 размещено упругое кольцо 12. При совершении валом 2 гирационного движения втулка 10 перемещается вдоль оси вала 2 по шлицевому соединению, а чаша 6 скользит по упорному диску 7 в горизонтальном направлении. Радиальную нагрузку воспринимают пружины 8. 2 ил. Г4 / # / 12 -L & CJ Сл) VJ N О
