Устройство многоканальной передачи информации сигналами сложной формы Советский патент 1992 года по МПК H04J13/00 H04J3/06

c/nai, ч jHipop/

игтмлЗи

ЛТ11

71

Ё

гтмлЗи

Г

11

IIТП

рГгпРМ

I

zi--tz- -

U

Выхос

i4

loo

Ю

ro

СЛ

Изобретение относится к радиотехнике Цель изобретения - повышение помехоустойчивости передачи информации сигналами сложной формы Устройство содержит генератор 1 тактовых импульсов, блок 2 совпадения, генератор 3 псевдослучайной последовательности (ПСП), блок 4 счетчиков, коммутатор 5 входных импульсов, формирователь 6 управляющих импульсов, формирователь 7 сигнала запрета, сумматор 8 по модулю два, фазовый модулятор 9 и генератор 10 несущей частоты. В данном устройстве обеспечивается формирование синхросигналов путем удлинения одного элемента ПСП 2 ил

Фиг 1

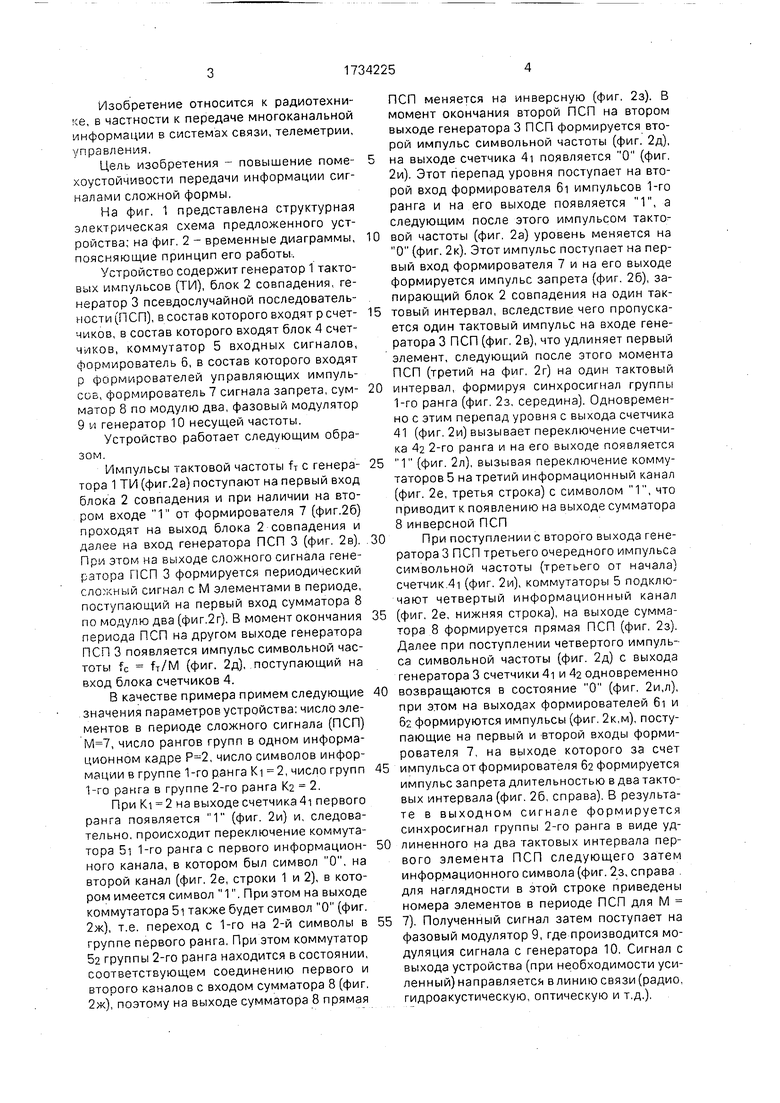

Изобретение относится к радиотехни- че, в частности к передаче многоканальной информации в системах связи, телеметрии, управления.

Цель изобретения - повышение помехоустойчивости передачи информации сигналами сложной формы,

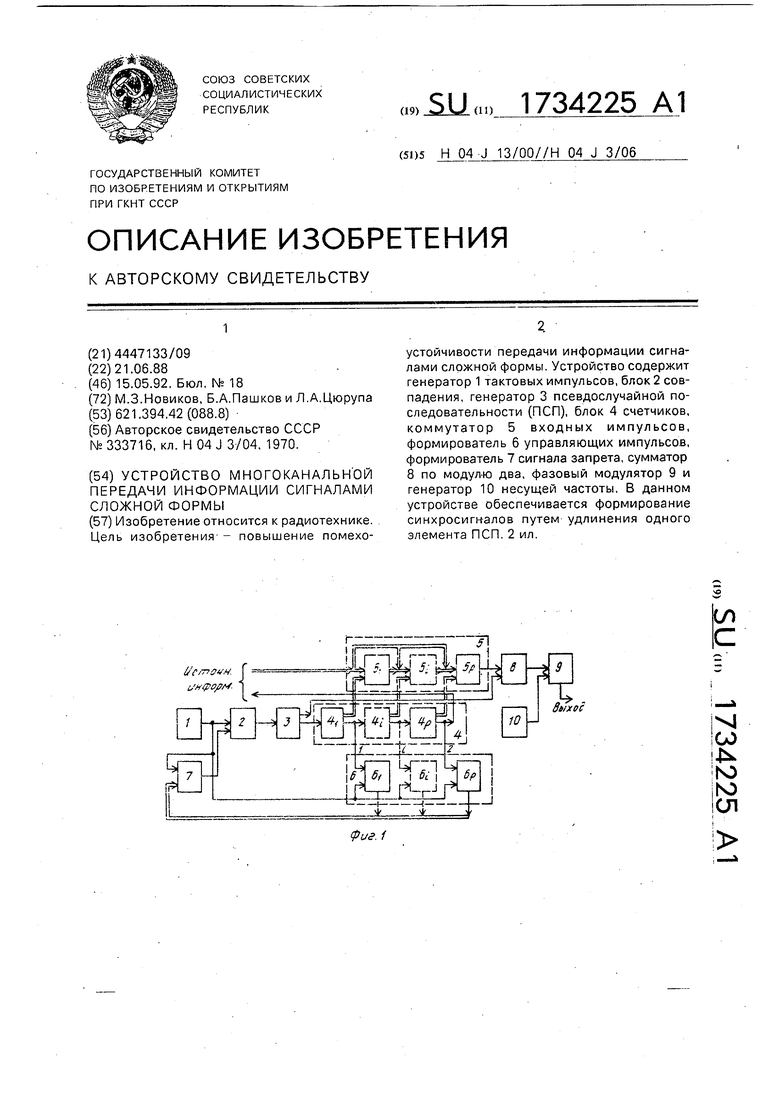

На фиг. 1 представлена структурная электрическая схема предложенного устройства; на фиг. 2 - временные диаграммы, поясняющие принцип его работы.

Устройство содержит генератор 1 тактовых импульсов (ТИ), блок 2 совпадения, генератор 3 псевдослучайной последовательности (ПСП), в состав которого входят р счетчиков, в состав которого входят блок 4 счетчиков, коммутатор 5 входных сигналов, формирователь 6, в состав которого входят р формирователей управляющих импульсов, формирователь 7 сигнала запрета, сумматор 8 по модулю два, фазовый модулятор 9 и генератор 10 несущей частоты.

Устройство работает следующим образом.

Импульсы тактовой частоты fr с генератора 1 ТИ (фиг.2а) поступают на первый вход блока 2 совпадения и при наличии на втором входе 1 от формирователя 7 (фиг.26) проходят на выход блока 2 совпадения и далее на вход генератора ПСП 3 (фиг. 2в). При этом на выходе сложного сигнала генератора ПСП 3 формируется периодический сложный сигнал с М элементами в периоде, поступающий на первый вход сумматора 8 по модулю два (фиг.2г). В момент окончания периода ПСП на другом выходе генератора ПСП 3 появляется импульс символьной частоты fc fr/M (фиг. 2д), поступающий на вход блока счетчиков 4.

В качестве примера примем следующие значения параметров устройства: число элементов в периоде сложного сигнала (ПСП) , число рангов групп в одном информационном кадре , число символов информации в группе 1-го ранга Ki 2, число групп 1-го ранга в группе 2-го ранга К2 2.

При Ki 2 на выходе счетчика 4i первого ранга появляется 1 (фиг. 2и) и, следовательно, происходит переключение коммутатора 5i 1-го ранга с первого информационного канала, в котором был символ О, на второй канал (фиг. 2е, строки 1 и 2), в котором имеется символ 1. При этом на выходе коммутатора 5i также будет символ О (фиг. 2ж), т.е. переход с 1-го на 2-й символы в группе первого ранга. При этом коммутатор 52 группы 2-го ранга находится в состоянии, соответствующем соединению первого и второго каналов с входом сумматора 8 (фиг, 2ж), поэтому на выходе сумматора 8 прямая

ПСП меняется на инверсную (фиг. 2з). В момент окончания второй ПСП на втором выходе генератора 3 ПСП формируется второй импульс символьной частоты (фиг. 2д),

на выходе счетчика 4i появляется О (фиг. 2и). Этот перепад уровня поступает на второй вход формирователя 6i импульсов 1-го ранга и на его выходе появляется 1, а следующим после этого импульсом такто0 вой частоты (фиг. 2а) уровень меняется на О (фиг. 2к). Этот импульс поступает на первый вход формирователя 7 и на его выходе формируется импульс запрета (фиг, 26), запирающий блок 2 совпадения на один так5 товый интервал, вследствие чего пропускается один тактовый импульс на входе генератора 3 ПСП (фиг. 2в), что удлиняет первый элемент, следующий после этого момента ПСП (третий на фиг. 2г) на один тактовый

0 интервал, формируя синхросигнал группы 1-го ранга (фиг. 2з, середина). Одновременно с этим перепад уровня с выхода счетчика 41 (фиг. 2и) вызывает переключение счетчика 42 2-го ранга и на его выходе появляется

5 1 (фиг. 2л), вызывая переключение коммутаторов 5 на третий информационный канал (фиг. 2е, третья строка) с символом 1, что приводит к появлению на выходе сумматора 8 инверсной ПСП

0При поступлении с второго выхода генератора 3 ПСП третьего очередного импульса символьной частоты (третьего от начала) счетчик 4i (фиг. 2и), коммутаторы 5 подключают четвертый информационный канал

5 (фиг. 2е, нижняя строка), на выходе сумматора 8 формируется прямая ПСП (фиг. 2з). Далее при поступлении четвертого импульса символьной частоты (фиг. 2д) с выхода генератора 3 счетчики 4i и 42 одновременно

0 возвращаются в состояние О (фиг, 2и,л), при этом на выходах формирователей 6i и 62 формируются импульсы (фиг. 2к,м), поступающие на первый и второй входы формирователя 7, на выходе которого за счет

5 импульса от формирователя 62 формируется импульс запрета длительностью в два тактовых интервала (фиг. 26, справа). В результате в выходном сигнале формируется синхросигнал группы 2-го ранга в виде уд0 линейного на два тактовых интервала первого элемента ПСП следующего затем информационного символа (фиг. 2з, справа для наглядности в этой строке приведены номера элементов в периоде ПСП для М

5 7). Полученный сигнал затем поступает на фазовый модулятор 9, где производится модуляция сигнала с генератора 10. Сигнал с выхода устройства (при необходимости усиленный) направляется в линию связи (радио, гидроакустическую, оптическую и т.д.).

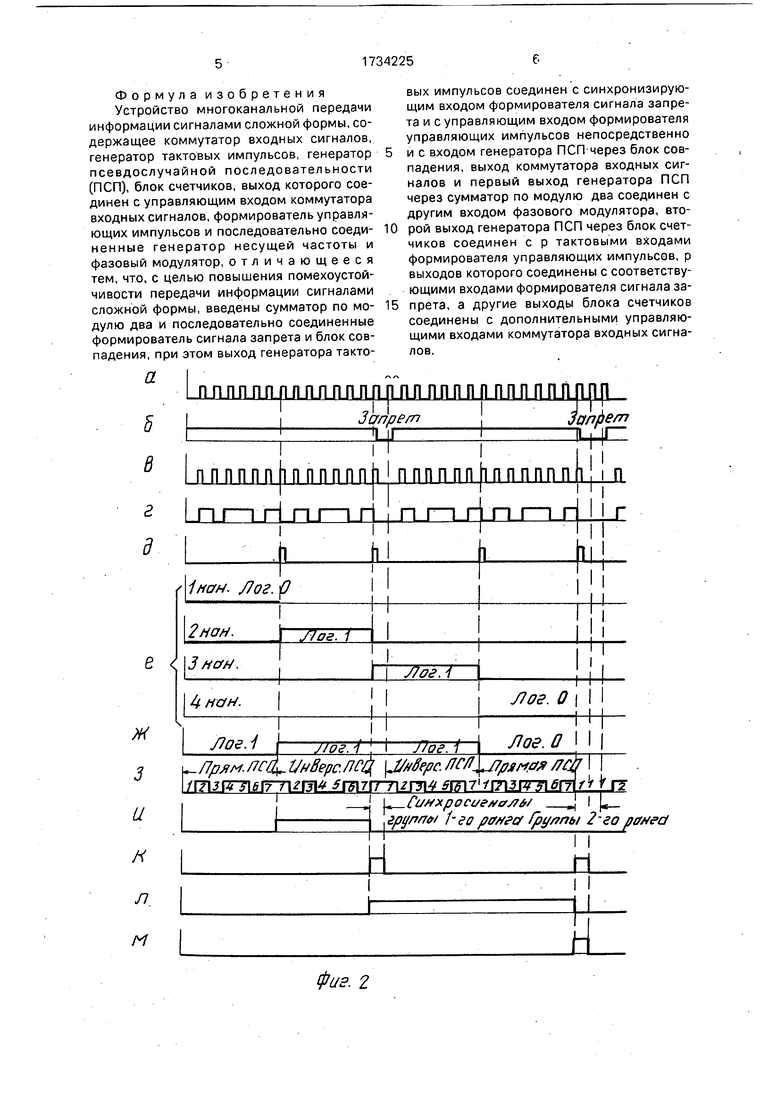

Формула изобретения Устройство многоканальной передачи информации сигналами сложной формы, содержащее коммутатор входных сигналов, генератор тактовых импульсов, генератор псевдослучайной последовательности (ПСП), блок счетчиков, выход которого соединен с управляющим входом коммутатора входных сигналов, формирователь управляющих импульсов и последовательно соединенные генератор несущей частоты и фазовый модулятор, отличающееся тем, что, с целью повышения помехоустойчивости передачи информации сигналами сложной формы, введены сумматор по модулю два и последовательно соединенные формирователь сигнала запрета и блок совпадения, при этом выход генератора тактоа

5

В

г д

ж

3

и к л м

вых импульсов соединен с синхронизирующим входом формирователя сигнала запрета и с управляющим входом формирователя управляющих импульсов непосредственно

и с входом генератора ПСП через блок совпадения, выход коммутатора входных сигналов и первый выход генератора ПСП через сумматор по модулю два соединен с другим входом фазового модулятора, второй выход генератора ПСП через блок счетчиков соединен с р тактовыми входами формирователя управляющих импульсов, р выходов которого соединены с соответствующими входами формирователя сигнала запрета, а другие выходы блока счетчиков соединены с дополнительными управляющими входами коммутатора входных сигналов.
