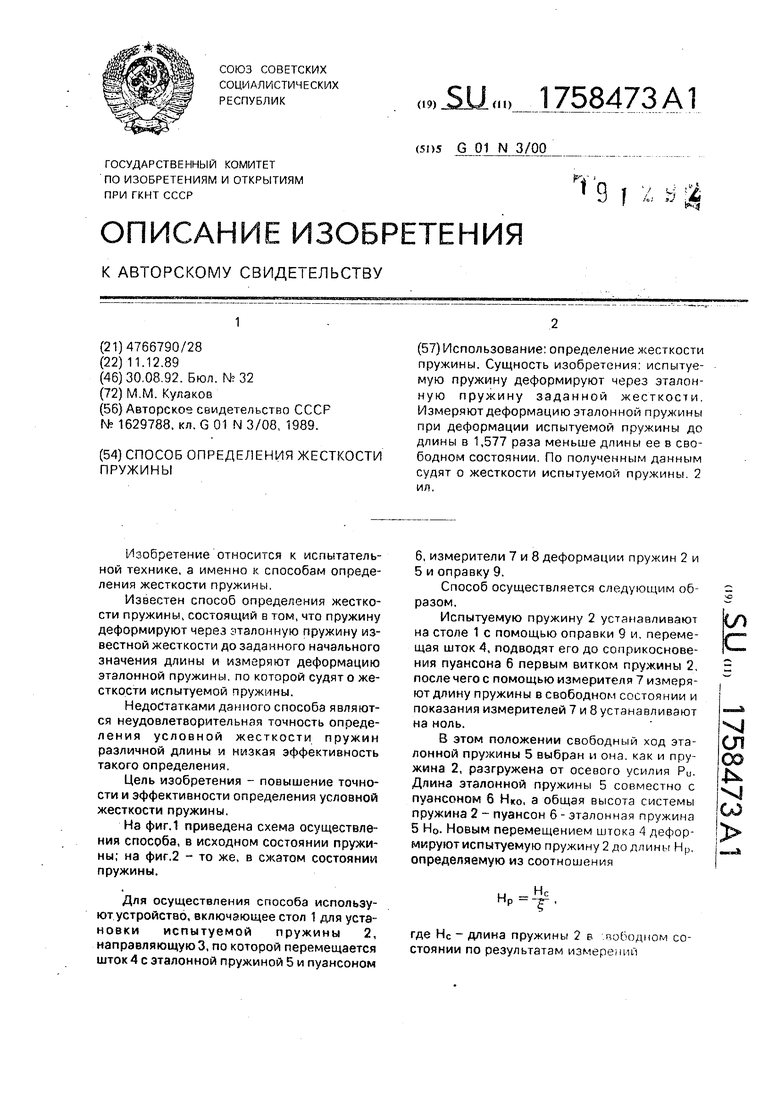

Способ определения жесткости пружины Советский патент 1992 года по МПК G01N3/00

Изобретение относится к испытательной технике, а именно к способам определения жесткости пружины

Известен способ определения жесткости пружины, состоящий в том, что пружину деформируют через эталонную пружину известной жесткости до заданного начального значения длины и измеряют деформацию эталонной пружины по которой судят о жесткости испытуемой пружины.

Недостатками данного способа являются неудовлетворительная точность определения условной жесткости пружин различной длины и низкая эффективность такого определения

Цель изобретения - повышение точности и эффективности определения условной жесткости пружины.

На фиг.1 приведена схема осуществления способа, в исходном состоянии пружины; на фиг.2 - то же, в сжатом состоянии пружины.

Для осуществления способа используют устройство, включающее стол 1 для установки испытуемой пружины 2, направляющую 3, по которой перемещается шток 4 с эталонной пружиной 5 и пуансоном

6, измерители 7 и 8 деформации пружин 2 и 5 и оправку 9.

Способ осуществляется следующим об разом.

Испытуемую пружину 2 устанавливают на столе 1 с помощью оправки 9 и перемещая шток 4, подводят его до соприкосновения пуансона 6 первым витком пружины 2 после чего с помощью измерителя 7 измеряют длину пружины в свободном состоянии и показания измерителей 7 и 8 устанавливают на ноль.

В этом положении свободный ход эталонной пружины 5 выбран и она как и пружина 2, разгружена от осевого усилия Ри Длина эталонной пружины 5 совместно с пуансоном 6 Нко, а общая высота системы пружина 2 - пуансон 6 - эталонная пружина 5 Н0. Новым перемещением штока 4 деформируют испытуемую пружину 2 до длины Нр определяемую из соотношения

(Л

С

чд

(Л OQ Јь

Нп

Не

тгде Не длина пружины 2 в «ободком состоянии по результатам измерении

Ј 1,577 - коэффициент деформации пружины.

При этом происходит деформация эталонной пружины 5 и высота блока пуансон- эталонная пружина изменяется до Нки.

Измеритель деформации 8 зарегистрирует деформацию эталонной пружины 5. Деформация испытуемой пружины регистрируется измерителем 7. Важно обеспечивать одинаковую точность измерения как деформации испытуемой, так и эталонной пружин, поэтому в качестве измерителей их деформации можно использовать стандартные индикаторные головки часового типа.

Жесткость пружины 2 рассчитывают по

формуле

ДНЭ

9п Не - Нр где дэ - жесткость эталонной пружины 5,

ДНэ - Нко Н,«

Таким образом, подставляя в формулу заданные значения дэ, Нс, Нр, а также полученное при измерениях АНЭ, получают условную жесткость испытываемой пружины. Формула изобретения Способ определения жесткости пружины, по которому испытуемую пружину деформируют через эталонную пружину

заданной жесткости и измеряют деформацию эталонной пружины, по которой судят о жесткости испытуемой пружины, отличающийся тем, что, с целью повышения точности и эффективности определения условной жесткости пружины, деформацию эталонной пружины измеряют при деформации испытуемой пружины до длины, в 1,577 раза меньше длины ее в свободном состоянии.

Использование определение жесткости пружины. Сущность изобретения испытуемую пружину деформируют через эталонную пружину заданной жесткости Измеряют деформацию эталонной пружины при деформации испытуемой пружины до длины в 1,577 раза меньше длины ее в свободном состоянии По полученным данным судят о жесткости испытуемой пружины 2 ил
