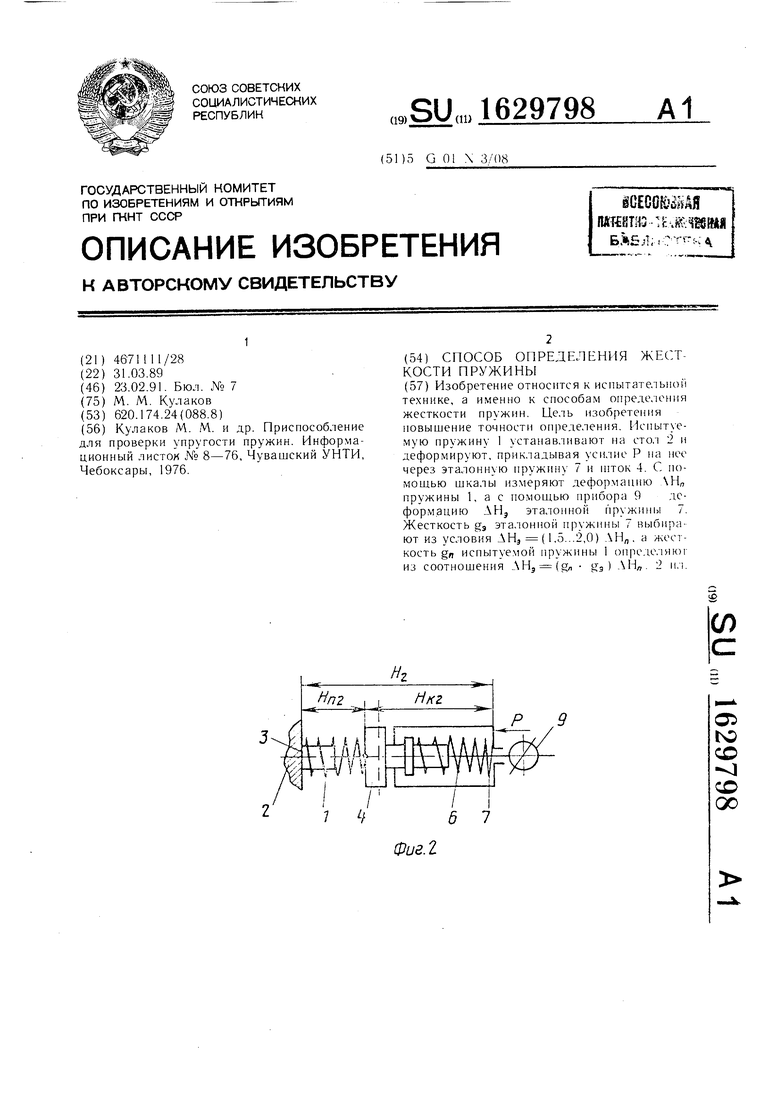

Изобретение относится к испытательной технике, а именно к способам определения жесткости пружин. Цель изобретения повышение точности определения. Испытуемую пружину 1 хстанавливают на стол 2 и деформирчют, прикладывая усилие Р на нее через эталоннхю пружинх 7 и шток 4. С помощью шкалы измеряют деформацию Н„ пружины 1, а с помощью прибора 9 деформацию АН3 эталонной 7. Жесткость g3 эталонной пружины 7 выбирают из условия АНЭ (1.5...2,0) Н„. а жесь кость gn испытуемой прхжины 1 определяю из соотношения АНэ (ол g3 ) Н„ 2 ил
Л/72
ШШ,
ц
/ 1 ч
6 7
о го
ее
со оо
Фиг. 2
Изобретение относится к испытательной технике, а именно к способам определения жесткости пружины.
Целью изобретения является повышение точности определения.

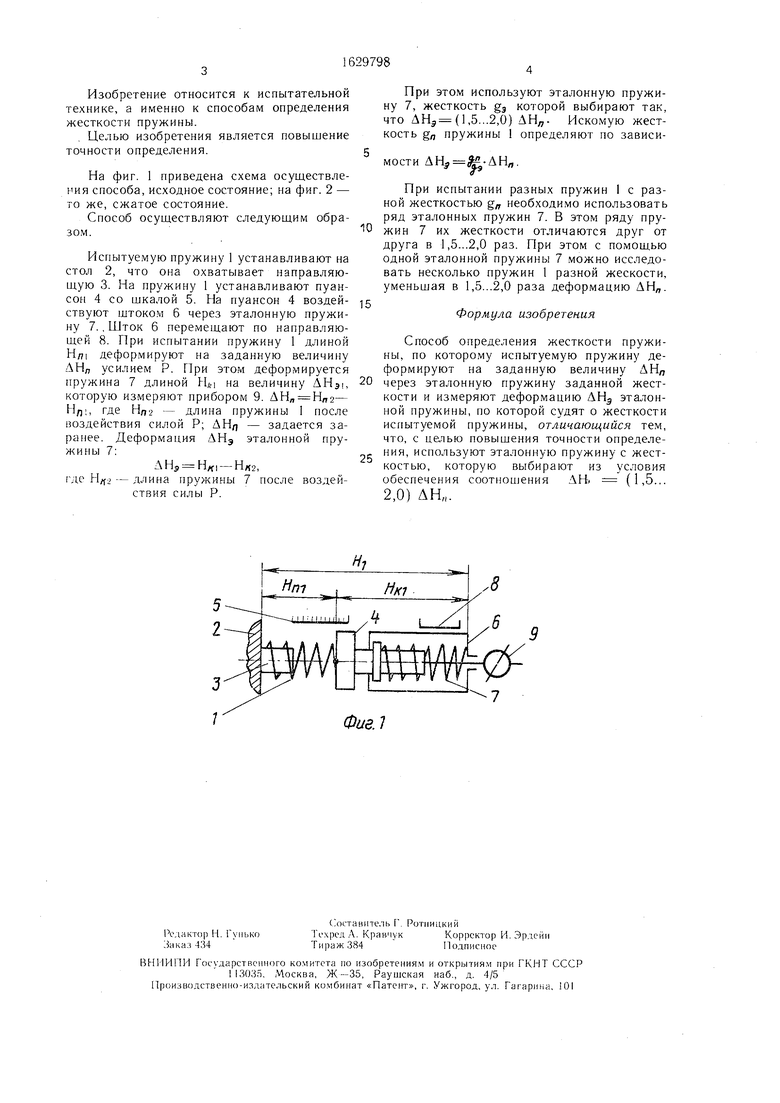

На фиг. 1 приведена схема осуществления способа,исходное состояние; на фиг. 2 - то же, сжатое состояние.
Способ осуществляют следующим образом.
Испытуемую пружину 1 устанавливают на стол 2, что она охватывает направляющую 3. На пружину 1 устанавливают пуансон 4 со шкалой 5. На пуансон 4 воздействуют штоком 6 через эталонную пружину 7., Шток 6 перемещают по направляющей 8. При испытании пружину 1 длиной Н/п деформируют на заданную величину АН/, усилием Р. При этом деформируется пружина 7 длиной Н, на величину ДНЭ которую измеряют прибором 9. ДНЛ Н„2- НЛ1, где Нп- - длина пружины 1 после воздействия силой Р; ДН/j - задается заранее. Деформация ДНЭ эталонной пружины 7:
ДН, НЖ, -НЯ2,
где Нд2 -- длина пружины 7 после воздействия силы Р.
При этом используют эталонную пружину 7, жесткость g3 которой выбирают так, что АНЭ(1,5...2,0) АНд. Искомую жесткость gn пружины 1 определяют по зависимости АН э-АНя.
При испытании разных пружин 1 с разной жесткостью §„ необходимо использовать ряд эталонных пружин 7. В этом ряду пру- жин 7 их жесткости отличаются друг от друга в 1,5...2,0 раз. При этом с помощью одной эталонной пружины 7 можно исследовать несколько пружин 1 разной жескости, уменьшая в 1,5...2,0 раза деформацию ДН„.
15
Формула изобретения
Способ определения жесткости пружины, по которому испытуемую пружину деформируют на заданную величину ДНП
через эталонную пружину заданной жесткости и измеряют деформацию ДНЭ эталонной пружины, по которой судят о жесткости испытуемой пружины, отличающийся тем, что, с целью повышения точности определения, используют эталонную пружину с жесткостью, которую выбирают из условия обеспечения соотношения ДН (1,5... 2,0) ДН„.
