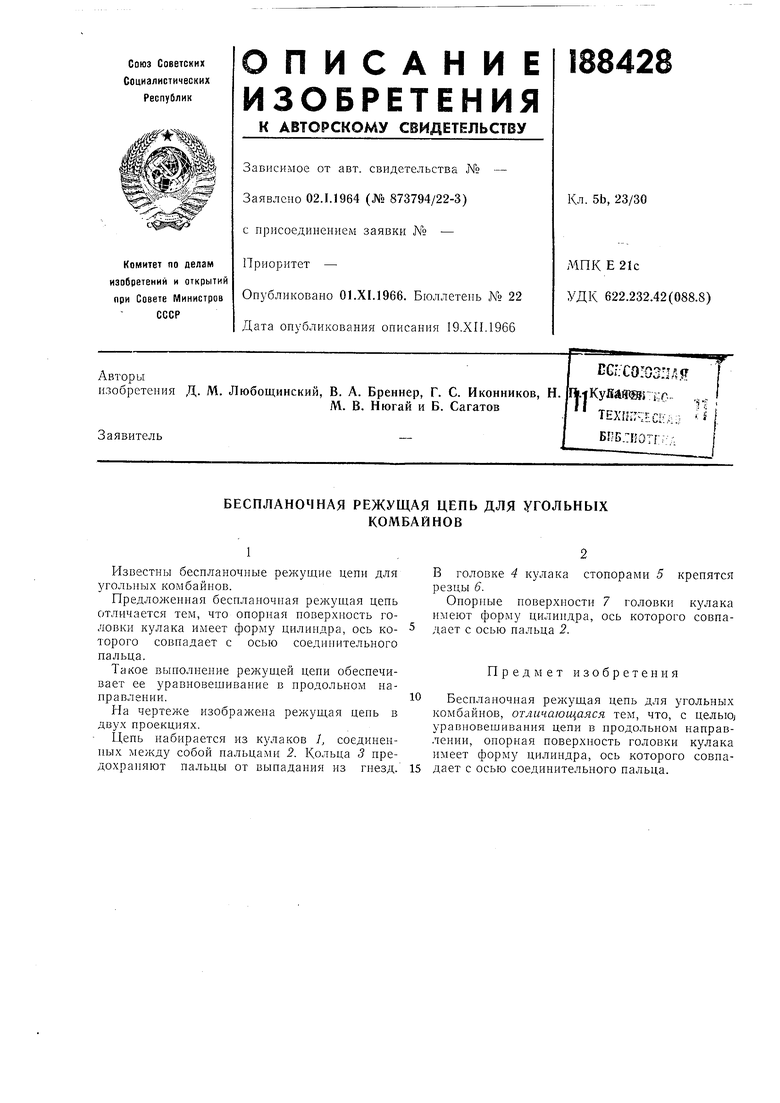

Известны беенланочные режущие цени для уголь 1ых комбайнов.
Предложенная беспланочная режущая цепь отличается тем, что опорная повер.хность головки кулака имеет форму цилнидра, ось которого совпадает с оеыо соедннительного пальца.
Такое вынолнение р&укущеи цени обеспечивает ее уравновешивание в продольном направлении.

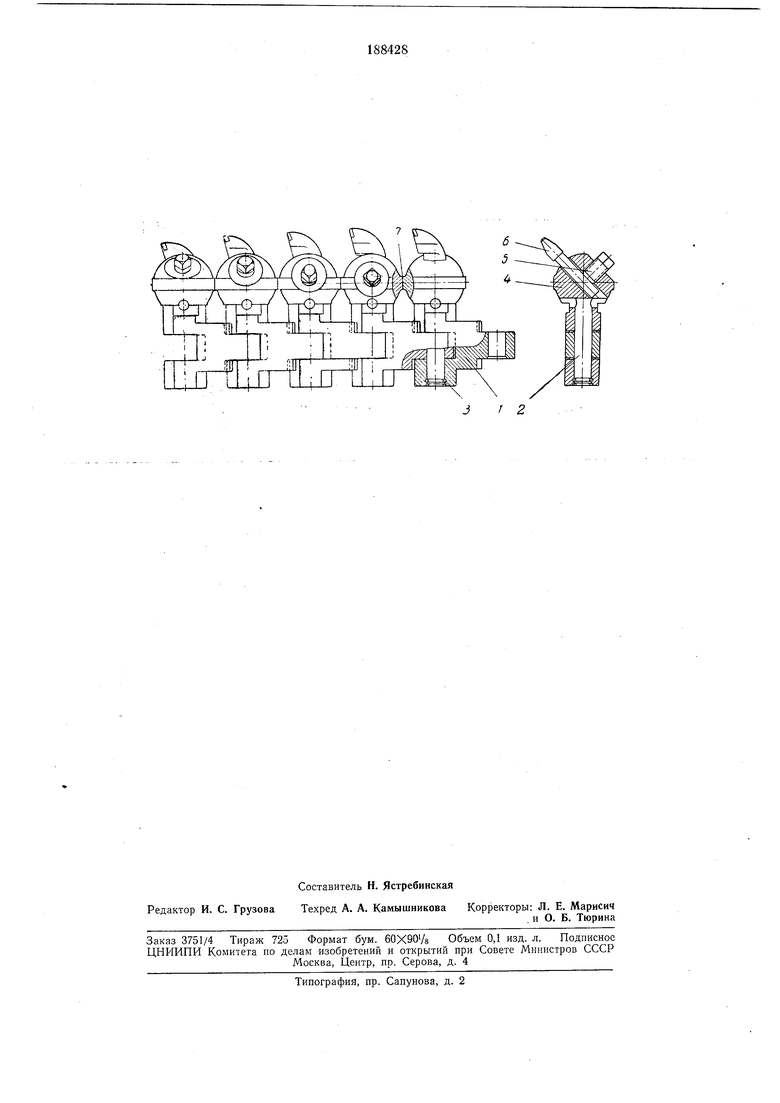

На чертеже изображена режущая цепь в двух проекциях.
Цепь набирается из кулаков /, соединенных между co6ofi нальцами 2. Кольца 3 предохраняют пальцы от выпадания из гнезд.
в головке 4 кулака стопорами 5 крепятся резцы 6.
Опорные поверхноети 7 головки кулака имеют форму цилиндра, ось которого совпадает с осью пальца 2.
Предмет изобретения
Беспланочпая режущая цепь для угольных комбайнов, отличающаяся тем, что, с цeльюJ уравновешивания цепи в продольном направлении, опорная поверхность головки кулака имеет форму цилиндра, ось которого совпадает с осью соединительного пальца.
