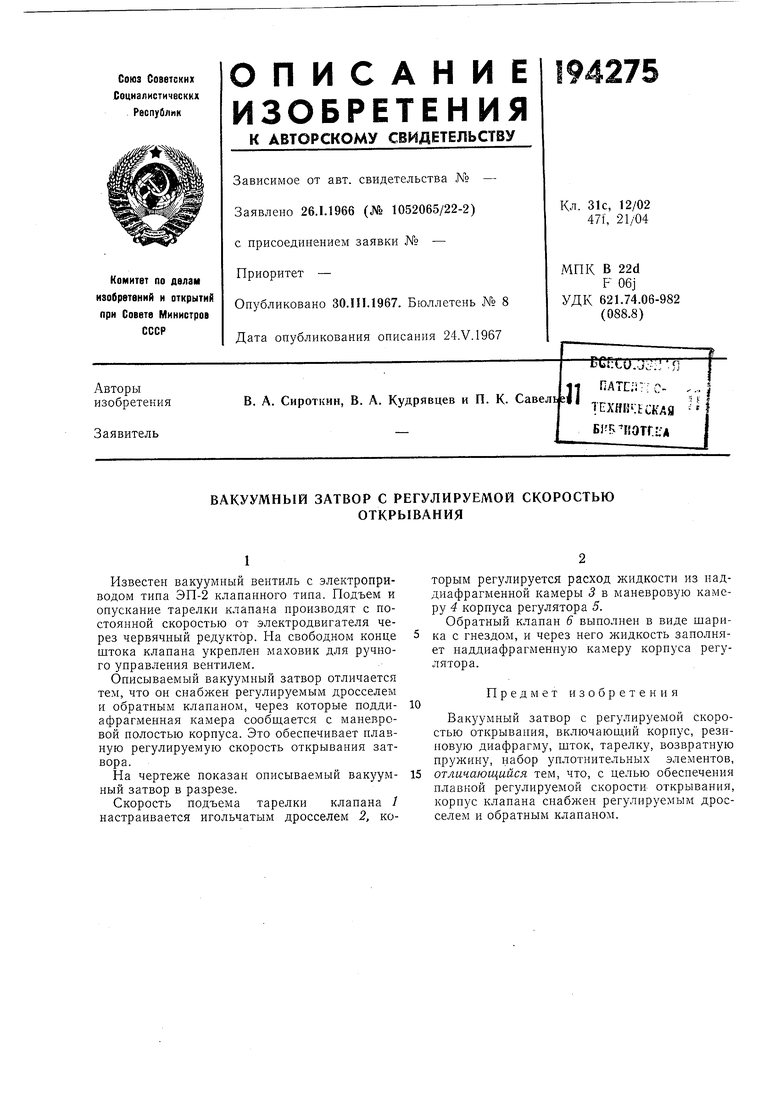

Известен вакуумный вентиль с электроприводом типа ЭП-2 клапанного типа. Подъем и опускание тарелки клапана производят с постоянной скоростью от электродвигателя через червячный редуктор. Па свободном конце штока клапана укреплен маховик для ручного управления вентилем.
Описываемый вакуумный затвор отличается тем, что он снабжен регулируемым дросселем и обратным клапаном, через которые поддиафрагменная камера сообщается с маневровой полостью корпуса. Это обеспечивает плавную регулируемую скорость открывания затвора.

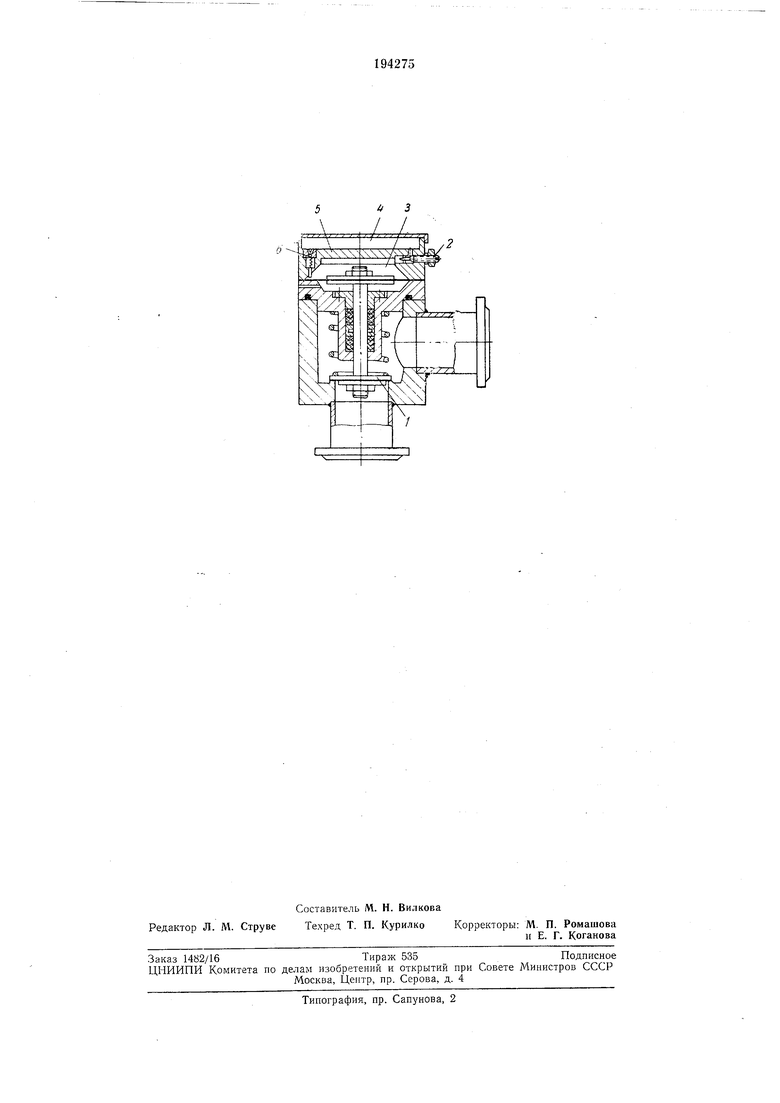

На чертеже показан описываемый вакуумный затвор в разрезе.
Скорость подъема тарелки клапана / настраивается игольчатым дросселем 2, которым регулируется расход жидкости из наддиафрагменной камеры 3 в маневровую камеру 4 корпуса регулятора 5.
Обратный клапан 6 выполнен в виде шарика с гнездом, и через него жидкость заполняет наддиафрагменную камеру корпуса регулятора.
Предмет изобретения
Вакуумный затвор с регулируемой скоростью открывания, включаюш,ий корпус, резиновую диафрагму, шток, тарелку, возвратную пружину, набор уплотнительных элементов, отличающийся тем, что, с целью обеспечения плавной регулируемой скорости открывания, корпус клапана снабжен регулируемым дросселем и обратным клапаном.
