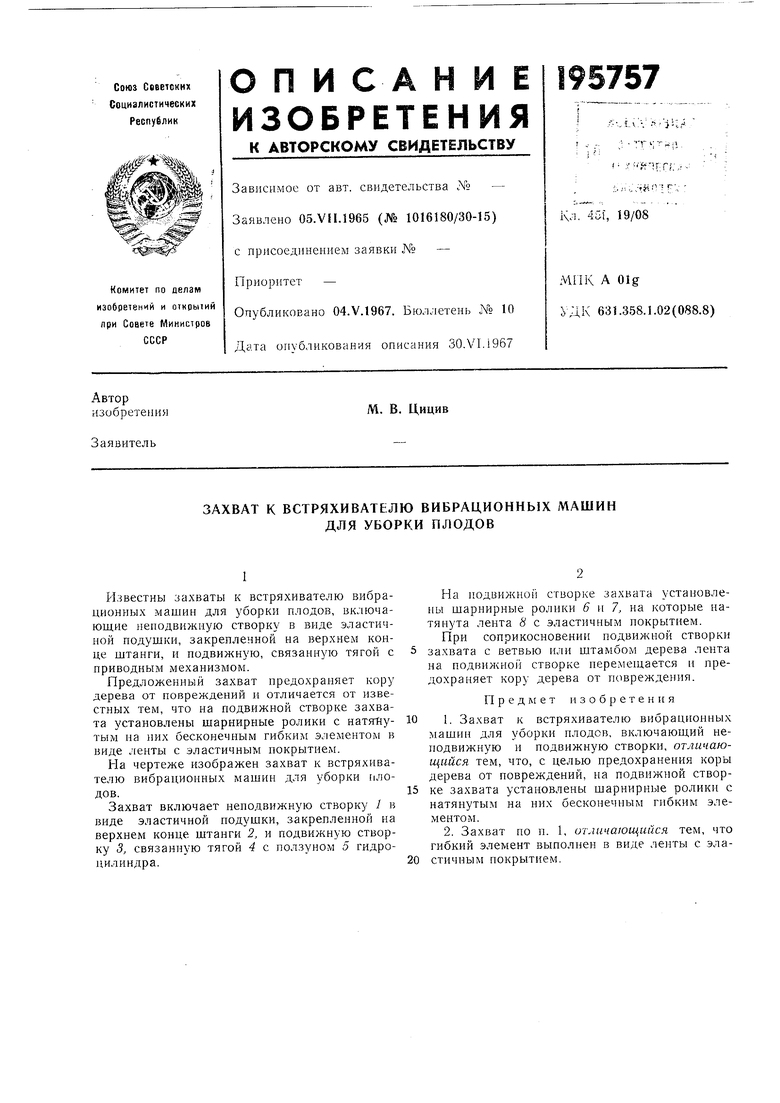

ЗАХВАТ К ВСТРЯХИВАТЕЛЮ ВИБРАЦИОННЫХ МАШИН ДЛЯ УБОРКИ ПЛОДОВ Советский патент 1967 года по МПК A01D46/26

Известны захваты к встряхивателю вибрационных машин для уборки плодов, включающие неподвижную створку в виде эластичной подушки, закрепленной на верхнем конце штанги, и подвижную, связанную тягой с приводным механизмом.

Предложенный захват предохраняет кору дерева от поврел дений и отличается от известных тем, что на подвижной створке захвата установлены шарнирные ролики с натянутым на них бесконечным гибким элементом в виде ленты с эластичным покрытием.

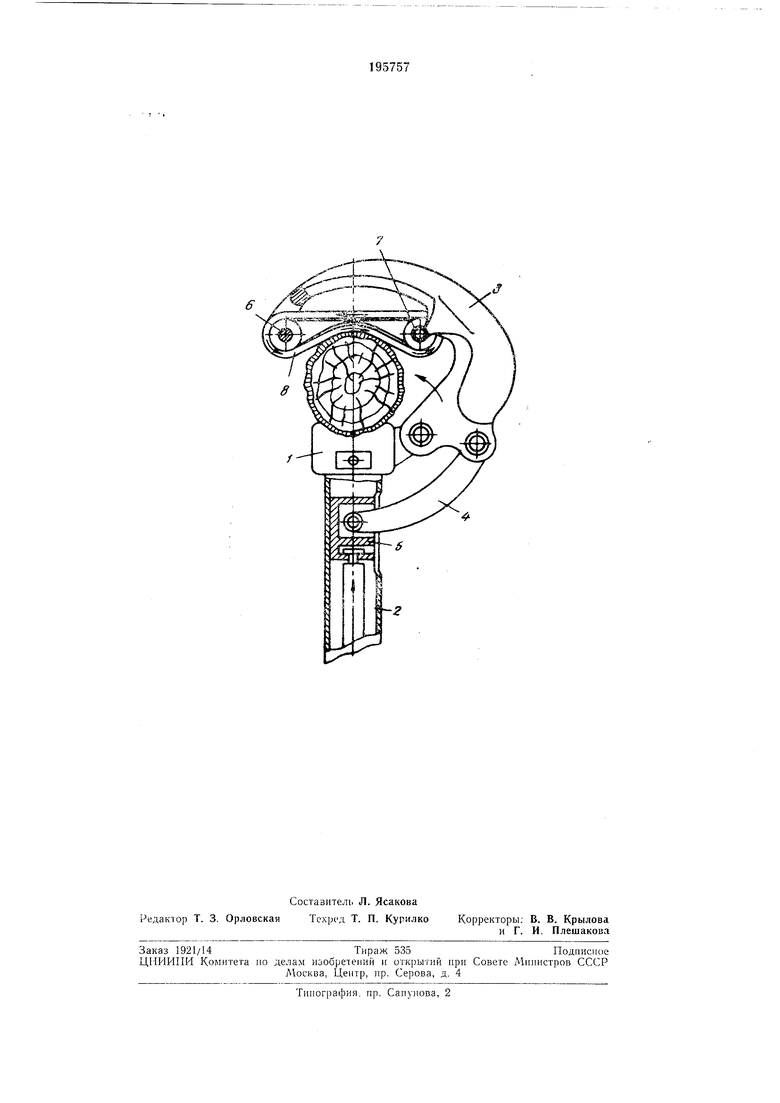

На чертеже изображен захват к встряхивателю вибрационных машин для уборки плодов.

Захват включает неподвижную створку / в виде эластичной иодушки, закрепленной на верхнем конце штанги 2, и подвижную створку 3, связанную тягой 4 с ползуном 5 гидропи.линдра.

На подвижной створке захвата установлены шарнирные ролики 6 и 7, на которые натянута лента 8 с эластичным покрытием.

При соприкосновении подвижной створки захвата с ветвью пли штамбом дерева лента на подг пл;пой створке перемещается и предохраняет кору дерева от повреждения.

Предмет изобретения

1. Захват к встряхивателю вибрационных машин для уборки плодов, включающий неподвижную и подвижную створки, отличающийся тем, что, с целью предохранения коры дерева от повреждений, на подвижной створке захвата установлены шарнирные ролики с натянутым на них бесконечным гибким элементом.

2. Захват по п. 1, отличающийся тем, что гибкий элемент выполнен в виде лепты с эластичным покрытием.
