В кулачковой муфте со скошенн цаи выступами, поверхность последних снабжена отогнутыми пластинчатыми пружинами,способствующими эластичному включению.

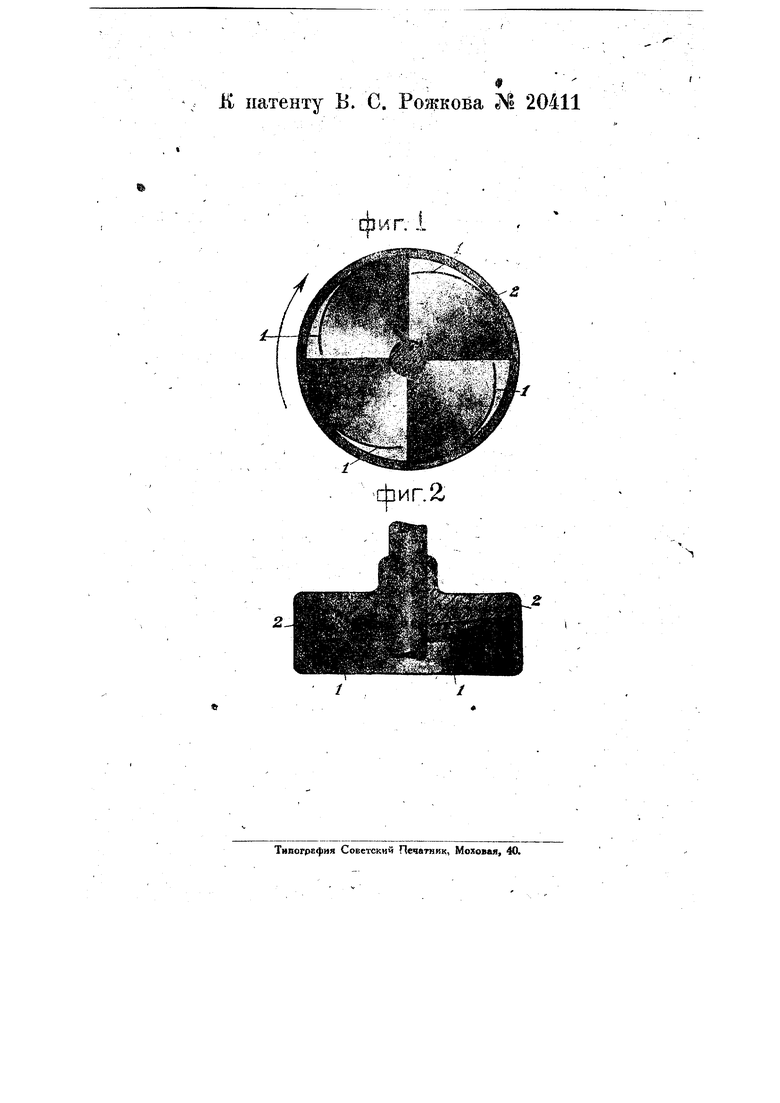

На схематическом чертеже фиг. 1 дает вяд муфты Б плане и фиг. 2-в разрезе. На скошенных выступах муфты имеются отогнутые пластинчатые пружины 1. Вся муфта охвачена кольцом 2. При соединении скошенные высгупы подвижной части муфты входят в такие же выступы неподвижной, и сцепление происходит без толчка,
вследствие имеющихся на выступах последней пластинчатых пружнн 1. Кольцо 2, удерживающее прулшны 1, образует одновременно и коробку для смазки.
Предмет патента.
Зубчатая сцепная муфта, характеризующаяся тем, что в целях эластичного
включения муфты поверхности скошенных выступов снабжены прилегающими к ним отогнутыми пластинчатыми пружи. нами 1, удерживаемыми в указанном полог жении кольцом 1.
фиг.
