АППАРАТ ДЛЯ ВЛАГАЛИЩНЫХ ОРОШЕНИЙ Советский патент 1968 года по МПК A61M11/02

Известны аппараты для влагалищных орошений, содержащие .цилиндр с проходящими внутри него трубками и отверстиями на стенках рабочего конца.

Предлагаемый аппарат отличается тем, что .на цилиндр надета надувная манжета, выполненная, например, из «полиэтилена. Это отличие обеспечивает герметичность входа во влагалище, ограничивающую вытекание орошаемой жидкости, и повышает гидростатическое давление во влагалище.

Для выведения из влагалища промывных вод и надувания манжеты, в цилиндре, кроме основной трубки, имеются трубки указанного назначения.

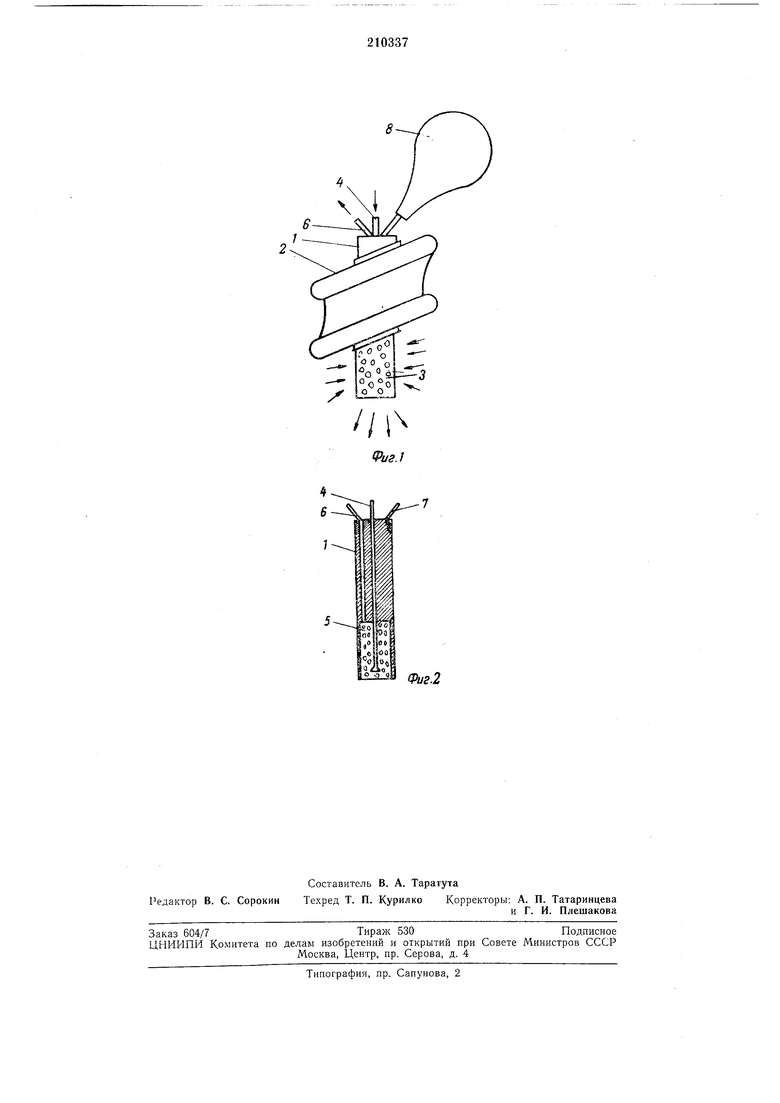

На фИГ. 1 изображен описываемый аппарат для влагалищных орошений, общий вид; на на фиг. 2 - цилиндр аппарата, разрез.

Аппарат содержит цилиндр 1, выполненный, например, из эбонита, и надетую на него надувную манжету 2 из полиэтилена. Манжета охватывает всю поверхность цилиндра вплоть до его сетчатой части 3. Внутри цилиндра помещены три трубки: трубка 4 для орошения, имеющая колпак 5 с отверстиями, трубка 6 для выведения из влагалища промывных вод и трубка 7 для надувания воздуха в манжету с помощью груши 8.

Предмет изобретения

1.Аппарат для влагалищных орошений, содержащий цилиндр с проходяищми внутри

него трубками и отверстиями на стенках рабочего Конца, отличающийся тем, что, с .целью обеспечения герметичности входа во влагалище, ограничивающей вытекание орошаемой жидкости, и повышения гидростатического давления во влагалище, на цилиндр надета надувная манжета, выполненная, например, из полиэтилена.

2.Аппарат ло п. 1, отличающийся тем, что в цилиндре имеются, кроме основной трубки,

трубки для выведения орощаемой жидкости из влагалища и для соединения манжеты с грушей.

Фиг.2
