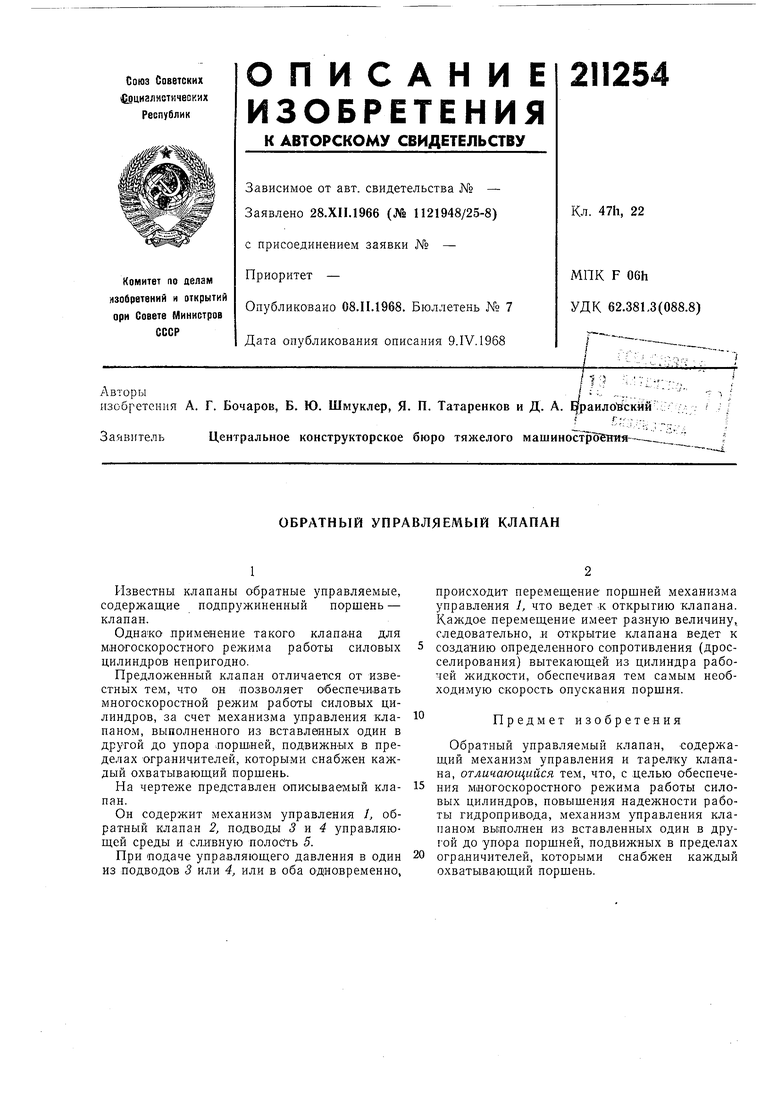

ОБРАТНБШ УПРАВЛЯЕМЫЙ КЛАПАН Советский патент 1968 года по МПК F15B15/24 F16K15/10

Известны клапаны обратные управляемые, содержащие подпружиненный поршень - клапан.

Однако лримеиение такого клапа.на для миогоскоростного режима работы силовых цилиндров непригодно.

Предложенный клапан отличается от известных тем, что он позволяет обеспечивать многоскоростной режим работы силовых цилиндров, за счет механизма управления клапаном, выполненного из вставленных один в другой до упора поршней, подвижных в пределах ограничителей, которыми снабжен каждый охватывающий поршень.

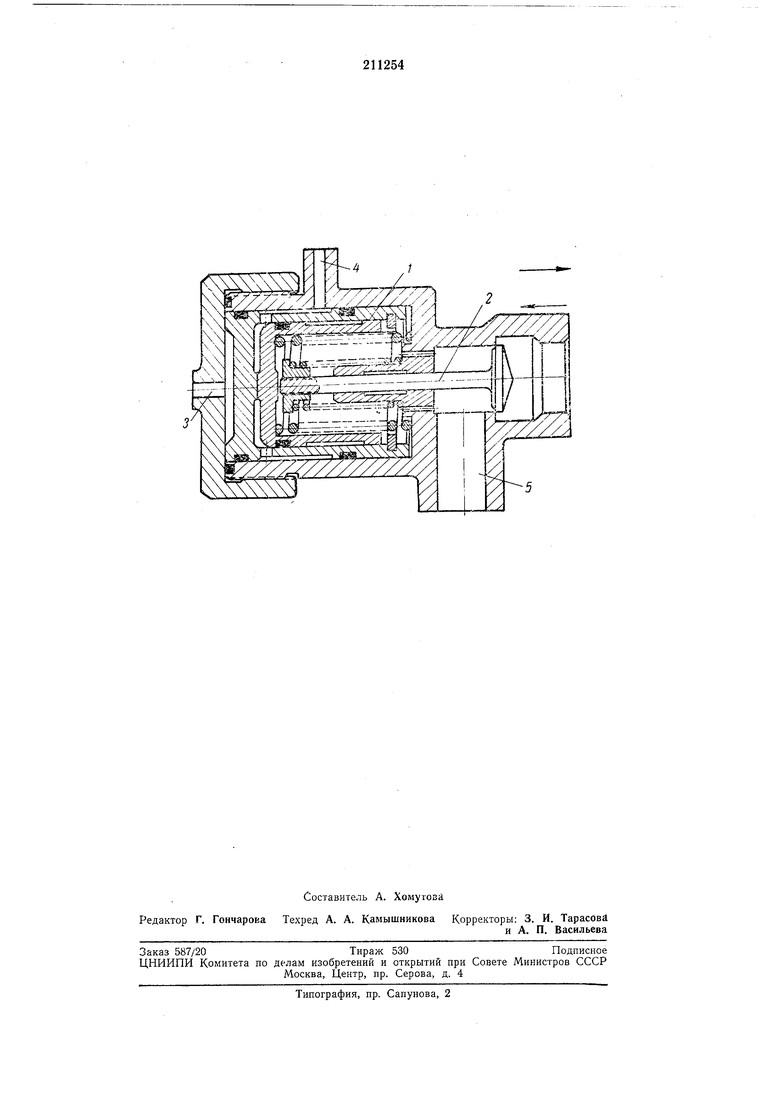

На чертеже представлен описываемый клапан.

Он содержит механизм управления /, обратный клапан 2, подводы 3 н 4 управляющей среды и сливную полость 5.

При подаче управляющего давления в один из подводов 3 или 4, или в оба одновременно,

происходит перемещение поршней механизма управления 1, что ведет .,к открытию клапана. Каждое перемещение имеет разную величину,, следовательно, ,и открытие клапана ведет к созданию определенного сопротивления (дросселирования) вытекающей из цилиндра рабочей жидкости, обеспечивая тем самым необходимую скорость опускания поршня.

Предмет изобретения

Обратный управляемый клапан, содержащий механизм управления и тарелку клапана, отличающийся тем, что, с целью Обеспечения мнотоскоростного режима работы силовых цилиндров, повышения надежности работы гидропривода, механизм управления клапаном выполнен из вставленных один в другой до упара поршней, подвижных в пределах

ограничителей, которыми снабжен каждый охватывающий поршень.
