Известны транспортные роторы для передачи изделий между роторами с различающимися окружными скоростями, содержащие корпус, зажимы и зубчатую передачу.
Предлагаемый транспортный ротор выполнен в виде раздельных полувалов, на одном из которых расположен диск с жестко закрепленными на нем зажимами, а второй связан с первым через систему зубчатых передач, в которой применены некруглые зубчатые колеса. Такая конструкция позволяет обеспечить переменную скорость зажимов ротора при постоянном радиусе их расположения относительно центра вала.

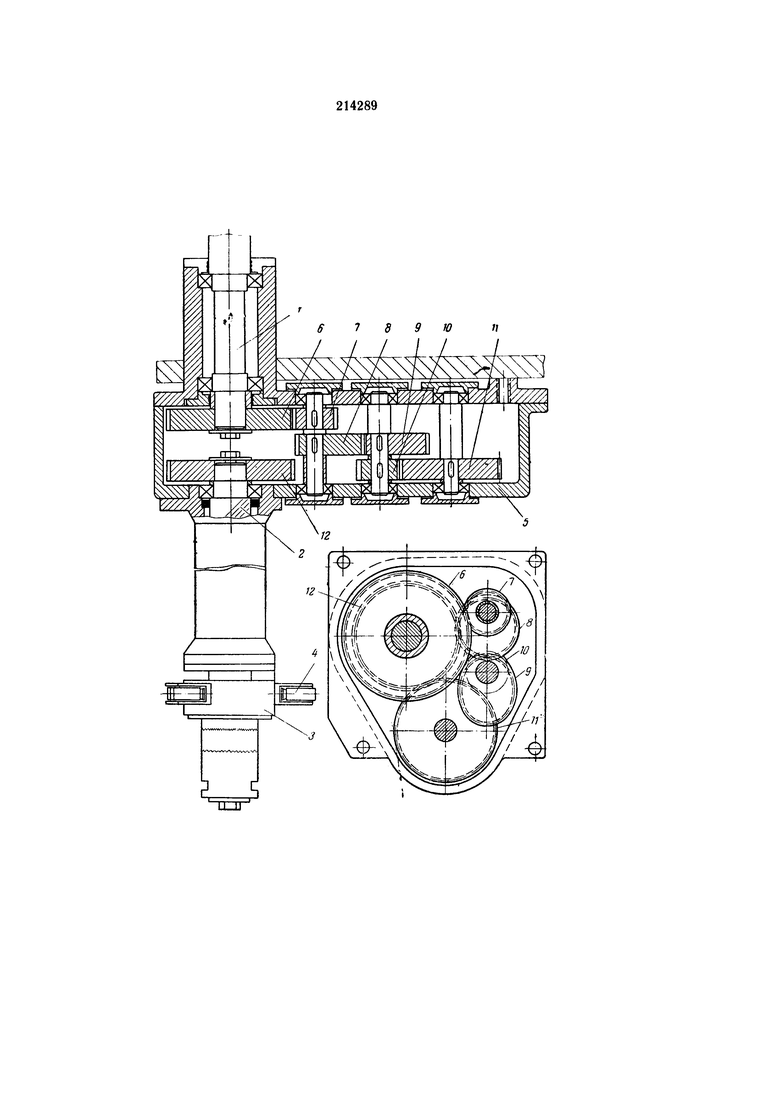

На чертеже показан предлагаемый ротор, разрез и вид в плане (на разрезе узлы ротора показаны условно развернутыми в одной плоскости).
Ротор состоит из верхнего 1 и нижнего 2 полувалов, на одном из которых закреплен диск 3 с зажимами 4, полувалы кинематически связаны через систему зубчатых передач, расположенную в корпусе 5.
Система зубчатых передач включает в себя цилиндрические зубчатые пары 6 и 7, 8 и 9, 10, 11 и 12. Одна из зубчатых пар образована некруглыми колесами 8 и 9. При постоянной угловой скорости вращения ведущего вала ведомый вал вращается с переменной угловой скоростью.
| название | год | авторы | номер документа |
|---|---|---|---|
| ТРАНСПОРТНОЕ УСТРОЙСТВО (ВАРИАНТЫ) И СПОСОБ ЕГО ПЕРЕДВИЖЕНИЯ (ВАРИАНТЫ) | 2006 |
|
RU2369515C2 |
| Привод вращения копирного шпинделя станка | 1990 |
|
SU1777575A3 |
| ШАГАЮЩЕЕ КОЛЕСО ТРАНСПОРТНОГО СРЕДСТВА | 1990 |
|
RU2044672C1 |
| РОТОРНО-ЛОПАСТНОЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ | 2001 |
|
RU2215159C2 |
| Зубодолбежный станок для нарезания некруглых зубчатых колес методом обкатки | 1948 |
|
SU78555A1 |
| ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ С ЗУБЧАТЫМИ РОТОРАМИ | 1991 |
|
RU2021541C1 |
| ЧЕТЫРЕХТАКТНЫЙ РОТОРНО-ЛОПАСТНОЙ ТАНГЕНЦИАЛЬНЫЙ ДВИГАТЕЛЬ ИВШИНА | 2000 |
|
RU2212545C2 |
| Автомобильный реечный рулевой механизм с переменным передаточным отношением (варианты) | 2019 |
|
RU2710066C2 |
| ПЛАНЕТАРНАЯ РОТОРНАЯ ОБЪЕМНАЯ МАШИНА | 2020 |
|
RU2746939C1 |
| Электромеханический привод гребного винта судна | 2015 |
|
RU2622175C1 |
Транспортный ротор, предназначенный для передачи изделий между роторами с различающимися окружными скоростями, содержащий корпус, зажимы и зубчатую передачу, отличающийся тем, что, с целью обеспечения переменной скорости зажимов ротора при постоянном радиусе их расположения относительно центра вала, последний выполнен в виде раздельных полувалов, на одном из которых расположен диск с жестко закрепленными на нем зажимами, а второй связан с первым через систему зубчатых передач, в которой применены некруглые зубчатые колеса.
