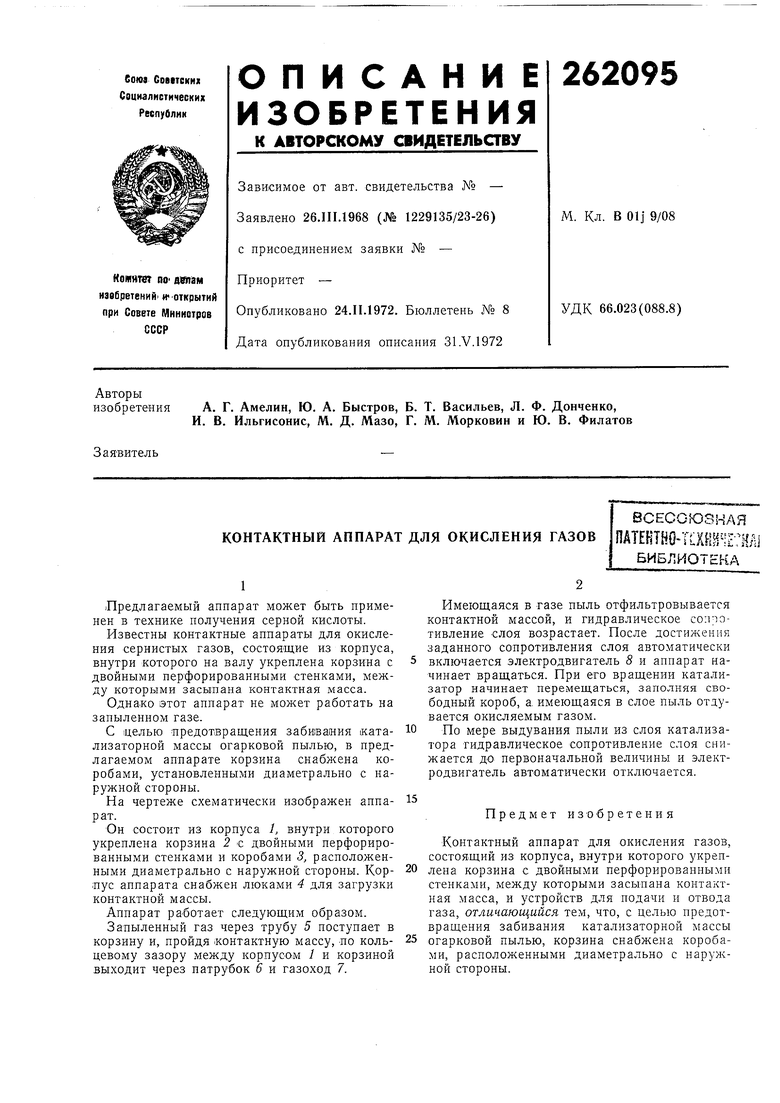

Предлагаемый аппарат может быть применен в технике получения серной кислоты.

Известны контактные аппараты для окисления сернистых газов, состоящие из корпуса, внутри которого на валу укреплена корзина с двойными перфорированными стенками, между которыми засыпана контактная масса.

Однако этот аппарат не может работать на запыленном газе.

С целью предотвращения забивания «атализаторной массы огарковой пылью, в предлагаемом аппарате корзина снабжена коробами, установленными диаметрально с наружной стороны.

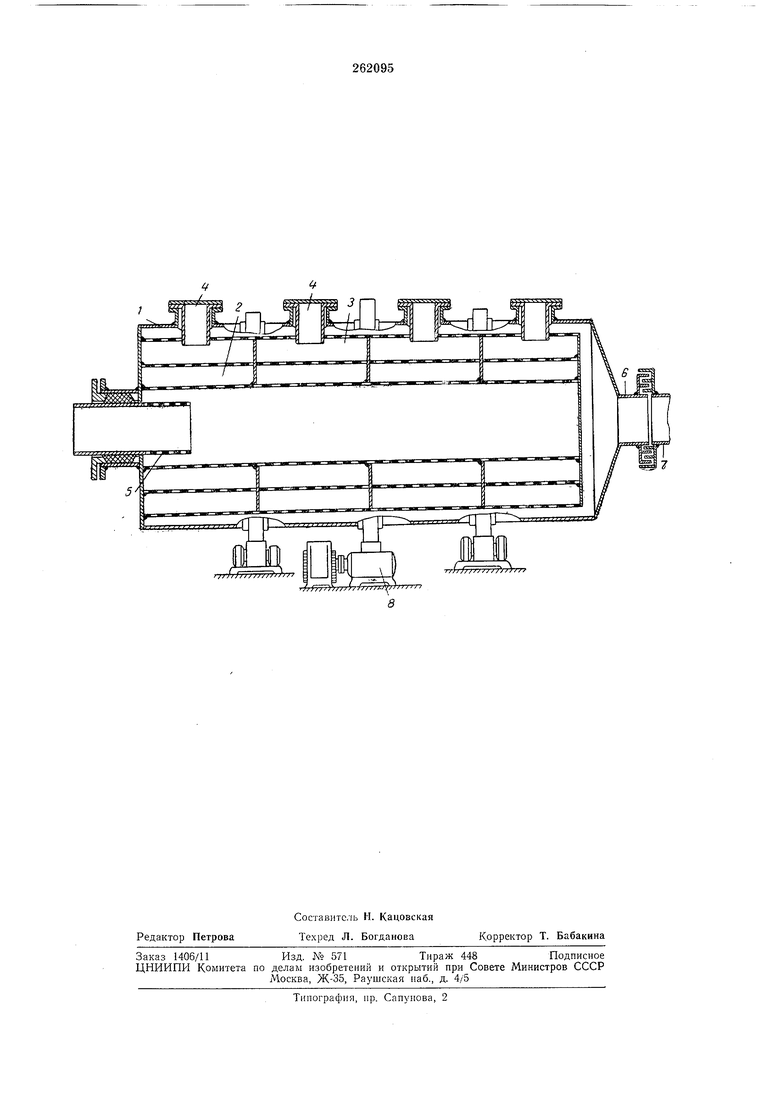

На чертеже схематически изображен аппарат.

Он состоит из корпуса /, внутри которого укреплена корзина 2 с двойными перфорированными стенками и коробами 3, расположенными диаметрально с наружной стороны. Корпус аппарата снабжен люками 4 для загрузки контактной массы.

Аппарат работает следующим образом.

Запыленный газ через трубу 5 поступает в корзину и, пройдя .контактную массу, ло кольцевому зазору между корпусом / и корзиной выходит через патрубок 6 и газоход 7.

Имеющаяся в газе пыль отфильтровывается контактной массой, и гидравлическое сопротивление слоя возрастает. Иосле достижения заданного соиротивления слоя автоматически включается электродвигатель 8 и аппарат начинает вращаться. При его вращении катализатор начинает перемещаться, заполняя свободный короб, а, имеющаяся в слое пыль отдувается окисляемым газом.

Ио мере выдувания пыли из слоя катализатора гидравлическое сопротивление слоя снижается до первоначальной величины и электродвигатель автоматически отключается.

15

Предмет изобретения

Контактный аппарат для окисления газов, состоящий из корпуса, внутри которого укреплена корзина с двойными перфорированными стенками, между которыми засыпана контактная масса, и устройств для подачи и отвода газа, отличающийся тем, что, с целью предотвращения забивания катализаторной массы

огарковой пылью, корзина снабжена коробами, расположенными диаметрально с наружной стороны.
