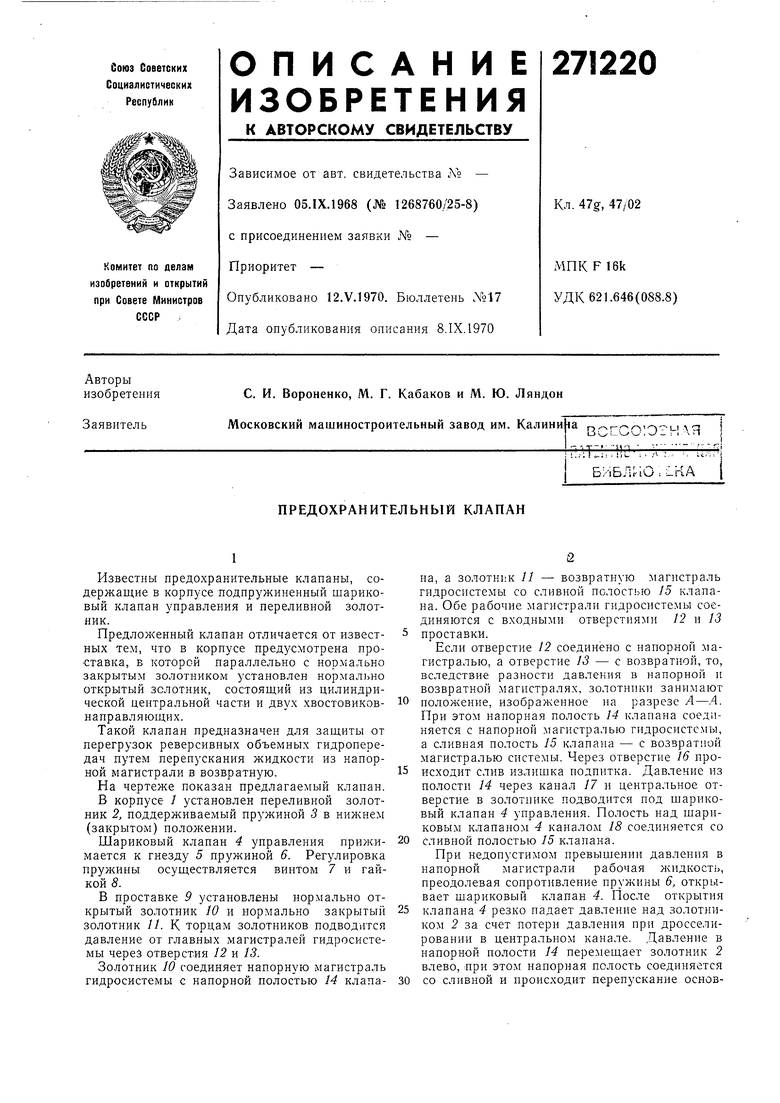

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН Советский патент 1970 года по МПК F16K17/10

Известны предохранительные клапаны, содержащие в корпусе подпружиненный шариковый клапан управления и переливной золотник.

Предложенный клапан отличается от известных тем, что в корпусе предусмотрена проСтавка, в которой параллельно с нормально закрытым золотником установлен нормал15но открытый золотник, состоящий из цилиндрической центральной части и двух хвостовиковнаправляюпд.их.

Такой клапан предназначен для защиты от перегрузок реверсивных объемных гидропередач путем перепускания жидкости из напорной магистрали в возвратную.

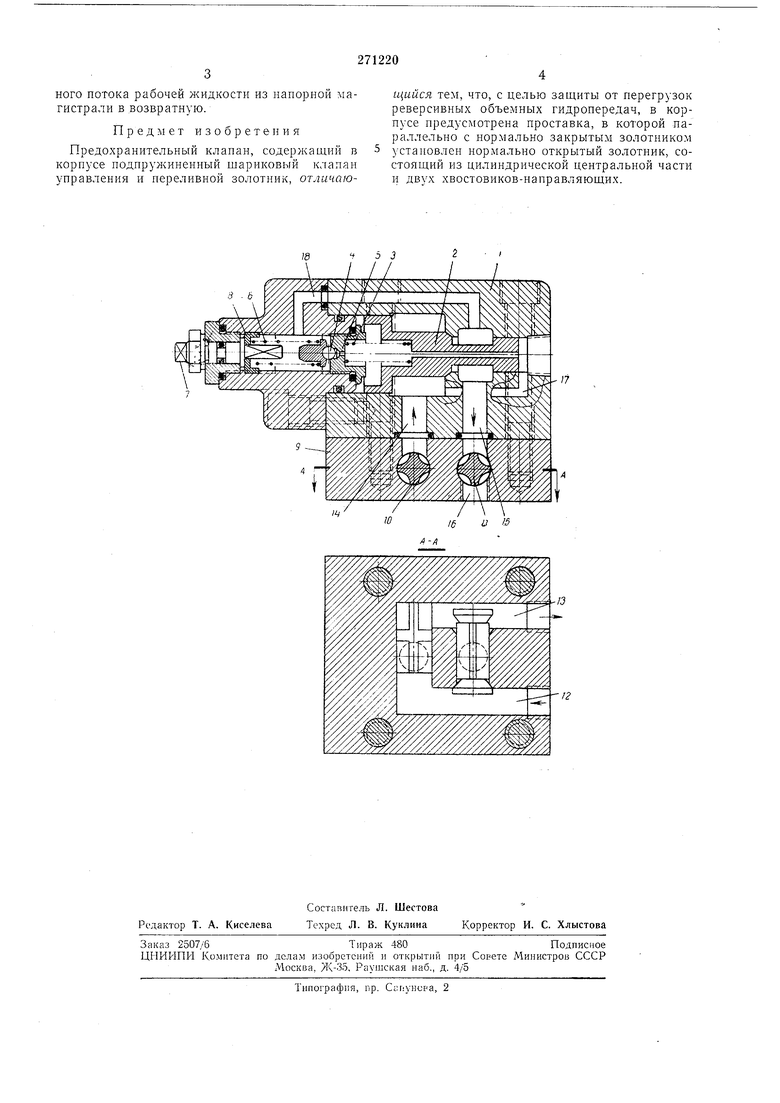

На чертеже показан предлагаемый клапан.

В корпусе 7 установлен переливной золотник 2, поддерживаемый пружиной 3 в нижнем (закрытом) положении.

Шариковый клапан 4 управления прижимается к гнезду 5 пружиной 6. Регулировка пружины осуществляется винтом 7 и гайкой 8.

В проставке 9 установлены нормально открытый золотник W и нормально закрытый золотник //.К торцам золотников подводится давление от главных магистралей гидросистемы через отверстия 12 и 13.

на, а золотн1:к // - возвратную магистраль гидросистемы со сливной полостью 15 клапана. Обе рабочие магистрали гидросистемы соединяются с входными отверстиями 12 и 13

проставки.

Если отверстие 12 соединено с напорной магистралью, а отверстие 13 - с возвратной, то, вследствие разности давления в напорной и возвратной магистралях, золотники занимают

положение, изображенное на разрезе А-.4. При этом напорная полость 14 клапана соединяется с напорной магистралью гидросистемы, а сливная полость 15 клапана - с возвратной магистралью системы. Через отверстие 16 происходит слив излишка подпитка. Давление из полости 14 через канал 17 и центральное отверстие в золотнике подводится под шариковый клапан 4 управления. Полость над шариковым клапаном 4 каналом 18 соединяется со

сливной полостью 15 клапана.

При недопустимом превышении давления в напорной магистрали рабочая жидкость, преодолевая сопротивление пружины 6, открывает шариковый клапан 4. После открытия

клапана 4 резко падает давление над золотником 2 за счет потери давления при дросселировании в центральном канале. Давление в напорной полости 14 перемещает золотник 2 влево, при этом напорная полость соединяется

ного потока рабочей жидкости из напорной магистрали в возвратную.

Предмет изобретения

Предохранптельный клапан, содержащий в корнусе подпружиненный шариковый клапан управления и переливной золотник, отличающийся тем, что, с целью защиты от перегрузок реверсивных объемных гидропередач, в корнусе предусмотрена проставка, в которой параллельно с нормально закрытым золотником установлен нормально открытый золотпик, состоящий из цилиндрической центральной части и двух хвостовиков-направляющих.
