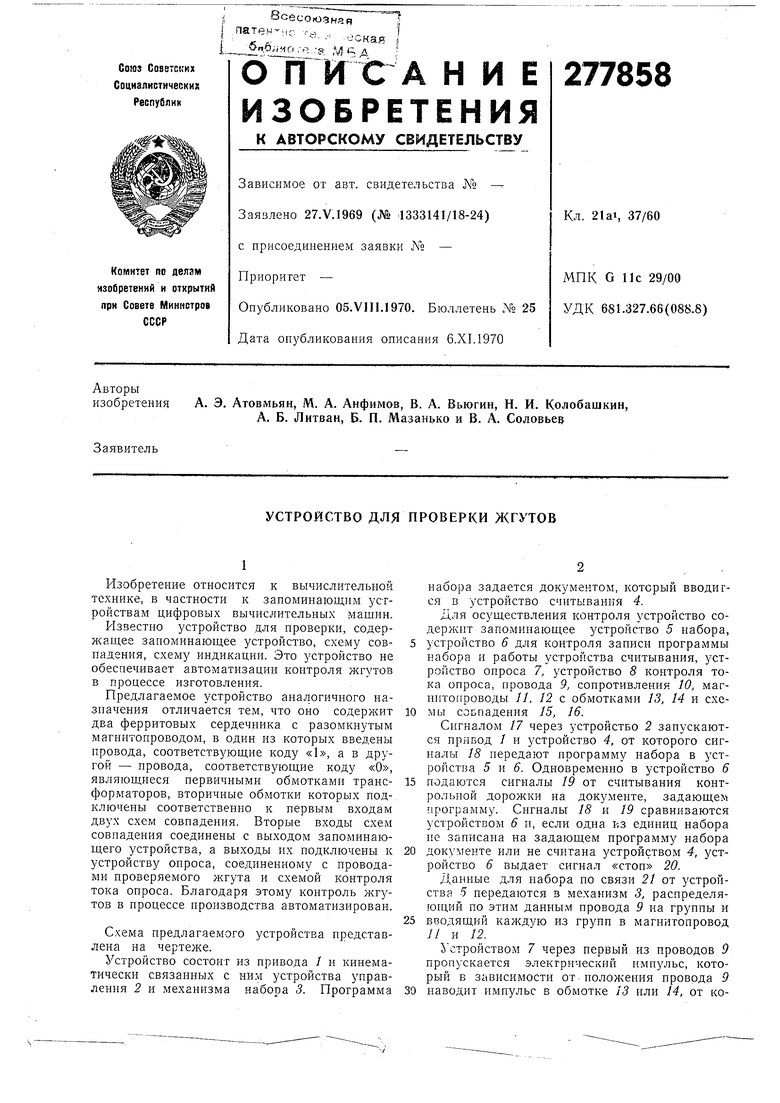

УСТРОЙСТВО ДЛЯ ПРОВЕРКИ ЖГУТОВ Советский патент 1970 года по МПК G11C29/00

Изобретение относится к вычислительной технике, в частности к запоминающим устройствам цифровых вычислительных машнн.

Известно устройство для проверки, содержащее заноминающее устройство, схему совпадения, схему индикации. Это устройство не обеспечивает автоматизации контроля жгутов в процессе изготовления.

Предлагаемое устройство аналогичного назначения отличается тем, что оно содержит два ферритовых сердечника с разомкнутым магнитоироводом, в один из которых введены ировода, соответствующие коду «1, а в другой - провода, соответствующие коду «О, являющиеся первичными обмотками трансформаторов, вторичные обмотки которых подключены соответственно к первым входам двух схем совпадения. Вторые входы схем совпадения соединены с выходом запоминающего устройства, а выходы их подключены к устройству оироса, соединенному с проводами проверяемого жгута и схемой контроля тока опроса. Благодаря этому контроль жгутов в процессе производства автоматизирован.

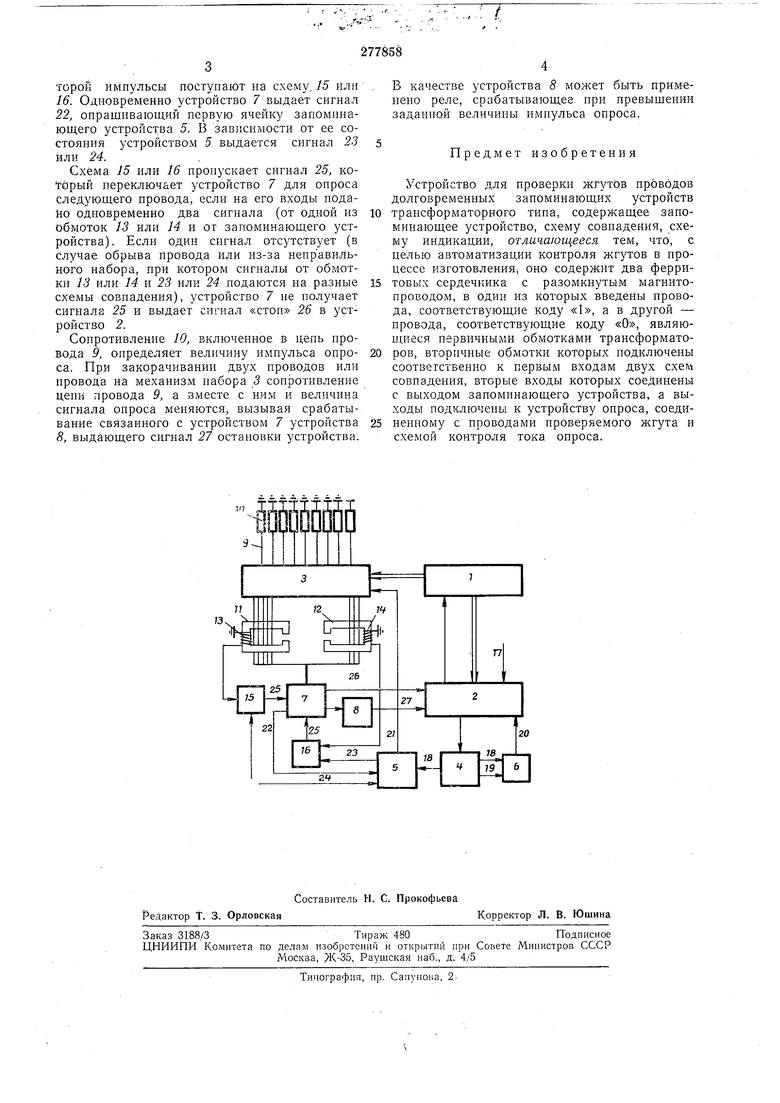

Схема предлагаемого устройства представлена на чертеже.

набора задается документом, который вводигся в устройство считывания 4.

Для осуществления контроля устройство содержит запоминающее устройство 5 набора, устройство 6 для контроля записи программы набора Н работы устройства считывания, устройство опроса 7, устройство 8 контроля тока опроса, провода 9, сопротивления 10, магнитопроводы //, 12 с обмотками 13, 14 и схемы соБпадеиия 15, 16.

Сигналом 17 через устройство 2 запускаются привод / и устройство 4, от которого сигиалы 18 передают программу набора в устройства 5 и 6. Одновременно в устройство 6

подаются сигналы 19 от считывания контрольной дорожки на документе, задающем программу. Сигналы 18 и 19 сравниваются устройством 6 п, если одна из единиц набора не записана на задающем программу набора

документе или не считана устройством 4, устройство 6 выдает сигнал «стоп 20.

Данные для набора по связи 21 от устройства 5 передаются в механизм 3, распределяющий ио этим данным провода 9 иа группы и

вводящий из групп в магнитопровод И и 12.

торой импульсы поступают на схему, 15 или 16. Одновременно устройство 7 выдает сигнал 22, опрашивающий первую ячейку запоминающего устройства 5. В зависимости от ее состояния устройством 5 выдается сигнал 23 или 24.

Схема 15 пли 16 пропускает сигнал 25, когйрый переключает устройство 7 для опроса Следующего провода, если на его входы иодано одновременно два сигнала (от одной из обмоток 13 или 14 и от запоминающего устройства). Если один сигнал отсутствует (в случае обрыва провода или из-за неправильного набора, при котором сигналы от обмотки 13 или 14 н 23 или 24 подаются на разные схемы совпадения), устройство 7 пе получает сигнала 25 н выдает сигнал «стоп 26 в устройство 2.

Сопротнвленпе 10, включенное в цепь нровода 9, определяет величину импульса опроса. При закорачиванин двух проводов или провода на механизм набора 3 сонротивление цепи провода 9, а вместе с ним и величина сигнала опроса меняются, вызывая срабатывание связанного с устройством 7 устройства 8, выдающего сигнал 27 остановки устройства.

В качестве устройства 8 может быть применено реле, срабатывающее нри превышении заданной величины импульса опроса.

Предмет изобретения

Устройство для проверки жгутов проводов долговременных запоминающих устройств

трансформаторного тина, содержащее запоминающее устройство, схему совпадения, схему индикации, отличающееся тем, что, с целью автоматизации контроля жгутов в процессе изготовления, оно содержит два ферритовых сердечника с разомкнутым магнитопроводом, в один из которых введены провода, соответствующие коду «1, а в другой - провода, соответствующие коду «О, являющиеся первичными обмотками трансформаторов, вторичные обмотки которых подключены соответственно к первым входам двух схем совпадения, вторые входы которых соединены с выходом запоминающего устройства, а выходы подключены к устройству опроса, соедипенному с нроводами проверяемого жгута и схемой контроля тока онроса.
