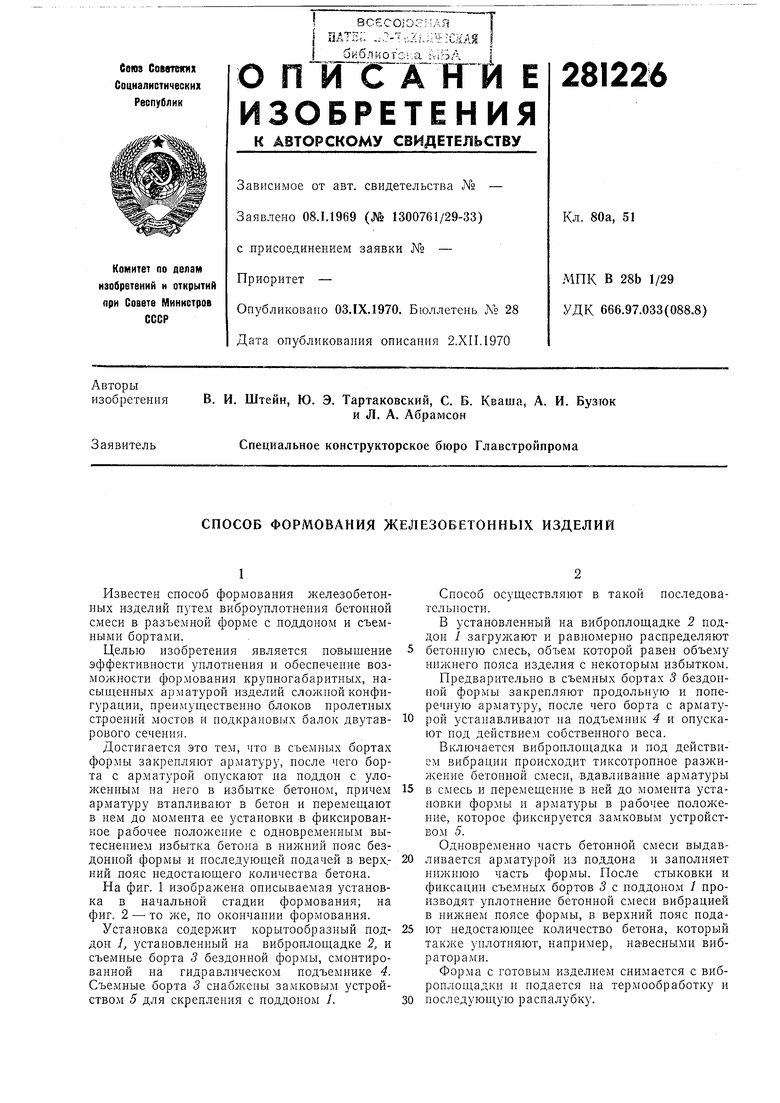

СПОСОБ ФОРМОВАНИЯ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ Советский патент 1970 года по МПК B28B1/29

Известен способ формования железобетонных изделий путем виброуплотнения бетонной смеси в разъемной форме с поддоном и съемными бортами.

Целью изобретения является повышение эффективности уплотнения н обеспечение возможности формования крупногабаритных, насыщенных арматурой изделий сложной конфигурации, преимущественно блоков нролетных строений лМостов и подкрановых балок двутаврового сечения.

Достигается это тем, что в съемных бортах формы закрепляют арматуру, после чего борта с арматурой опускают на поддон с уложенным на него в избытке бетоном, причем арматуру втапливают в бетон н перемещают в нем до момента ее установки в фиксированное рабочее положение с одновременным вытеснением избытка бетона в нижний пояс бездонной формы и носледующей нодачей в верх,ний пояс недостающего количества бетона.

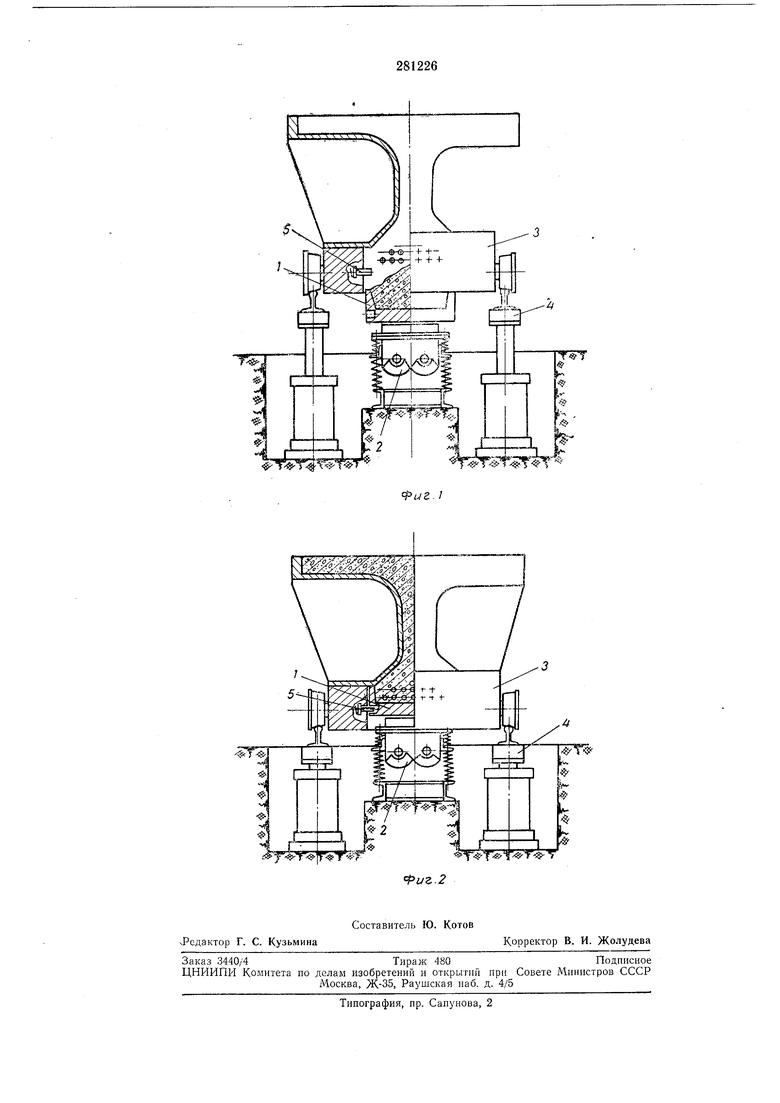

На фиг. 1 изображена описываемая установка в начальной стадии формования; на фиг. 2 - то же, по окончании формования.

Установка содержит корытообразный поддон Ij установленный на виброплощадке 2, и съемные борта 3 бездонной формы, смонтированной на гидравлическом подъемнике 4. Съемные борта 3 снабжены замковым устройством 5 для скрепления с поддоном 1.

Снособ осуществляют в такой последовательности.

В установленный на виброплощадке 2 поддон / загружают и равномерно распределяют

бетонную смесь, объем которой равен объему пнжнего пояса изделия с некоторым избытком. Предварительно в съемных бортах 5 бездонной формы закрепляют продольную и поперечную арматуру, после чего борта с арматурой устанавливают на подъемник 4 и опускают под действием собственного веса.

Включается виброплощадка и под действием вибрации происходит тиксотропное разжижение бетопной смеси, вдавливание арматуры

в смесь и перемещение в ней до момента установки формы и арматуры в рабочее положение, которое фиксируется замковым устройством 5.

Одновременно часть бетонной смеси выдавливается арматурой из поддона и залолняет нижнюю часть формы. После стыковки и фиксации съемных бортов 5 с ноддонол / производят унлотнение бетонной смеси вибрацией в нижнем поясе формы, в верхний пояс подают недостающее количество бетона, который также уплотняют, например, навесными вибраторами.

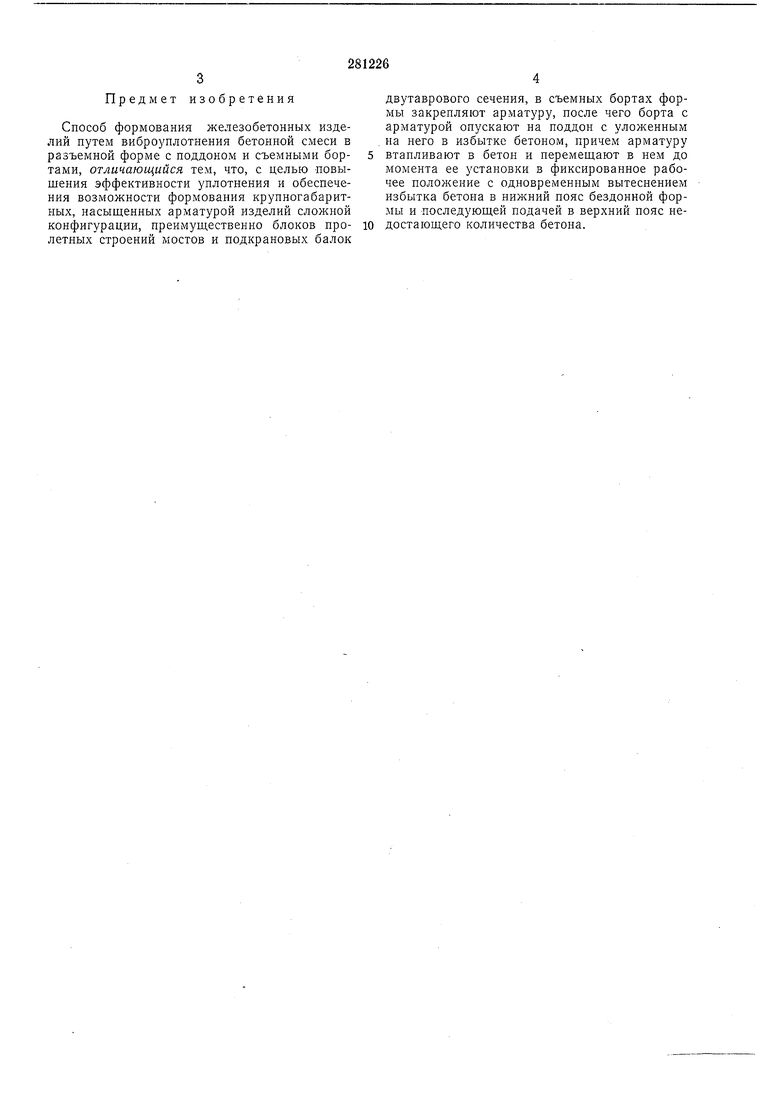

Предмет изобретения

Способ формования же.1езобетонных изделий путем виброуплотнения бетонной смеси в разъемной форме с поддоном и съемными бортами, отличающийся тем, что, с целью повышения эффективности уплотнения и обеспечения возможности формования крупногабаритных, насыщенных арматурой изделий сложной конфигурации, преимуш,ественно блоков пролетных строений мостов и подкрановых балок

двутаврового сечения, в съемных бортах формы закрепляют арматуру, после чего борта с арматурой опускают на поддон с уложенным на него в избытке бетоном, причем арматуру втапливают в бетон и перемещают в нем до момента ее установки в фиксированное рабочее положение с одновременным вытеснением избытка бетона в нижний пояс бездонной формы и последующей подачей в верхний пояс недостающего количества бетона.
