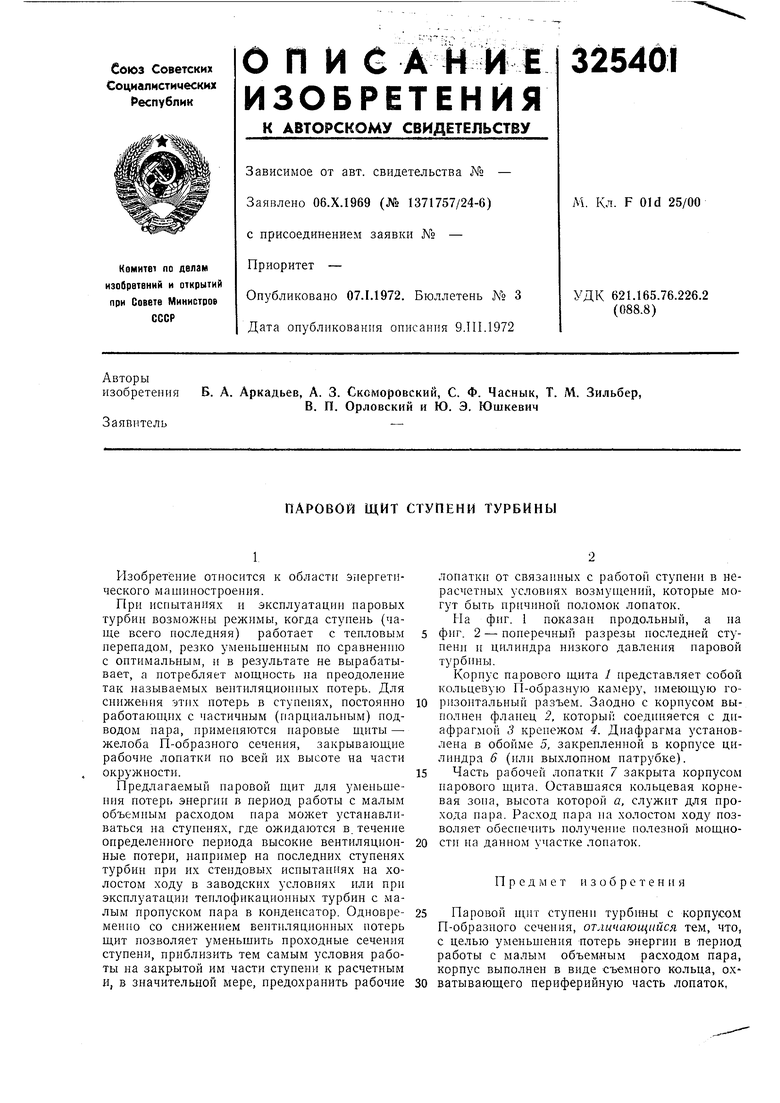

ПАРОВОЙ ЩИТ СТУПЕНИ ТУРБИНЫ Советский патент 1972 года по МПК F01D25/00

1.

Изобретение относится к области энергетического машиностроения.

При испытаниях н эксплуатацнн паровых турбин возможны режимы, когда ступень (чаще всего последняя) работает с тепловым перепадом, резко умепьшенным по сравнению с оптимальным, и в результате не вырабатывает, а потребляет мощность па преодоление так пазываемых вентиляционных потерь. Для этнх потерь в ступенях, ностоянно работающих с частичным (парциальным) подводом пара, применяются паровые щиты - желоба П-образного сечения, закрывающие рабочие лопатки по всей их высоте на части окружности.

Предлагаемый наровой щит для уменьшения потер1 энергии в период работы с малым объемиым расходом пара может устанавливаться на ступенях, где ожидаются в. течение определенного периода высокие вентиляционные потери, например на носледних ступенях турбин при их стендовых испытаниях на холостом ходу в заводских условиях или при эксплуатации теплофикационных турбин с малым пропуском пара в конденсатор. Одновременно со снижением вентиляционных потерь щит позволяет уменьшить проходные сечения ступени, приблизить тем самым условия работы на закрытой им части стунени к расчетным И, Б значительной мере, предохранить рабочие

лопатки от связанных с работой ступени в нерасчетных условнях возмущений, которые могут быть причиной поломок лонаток.

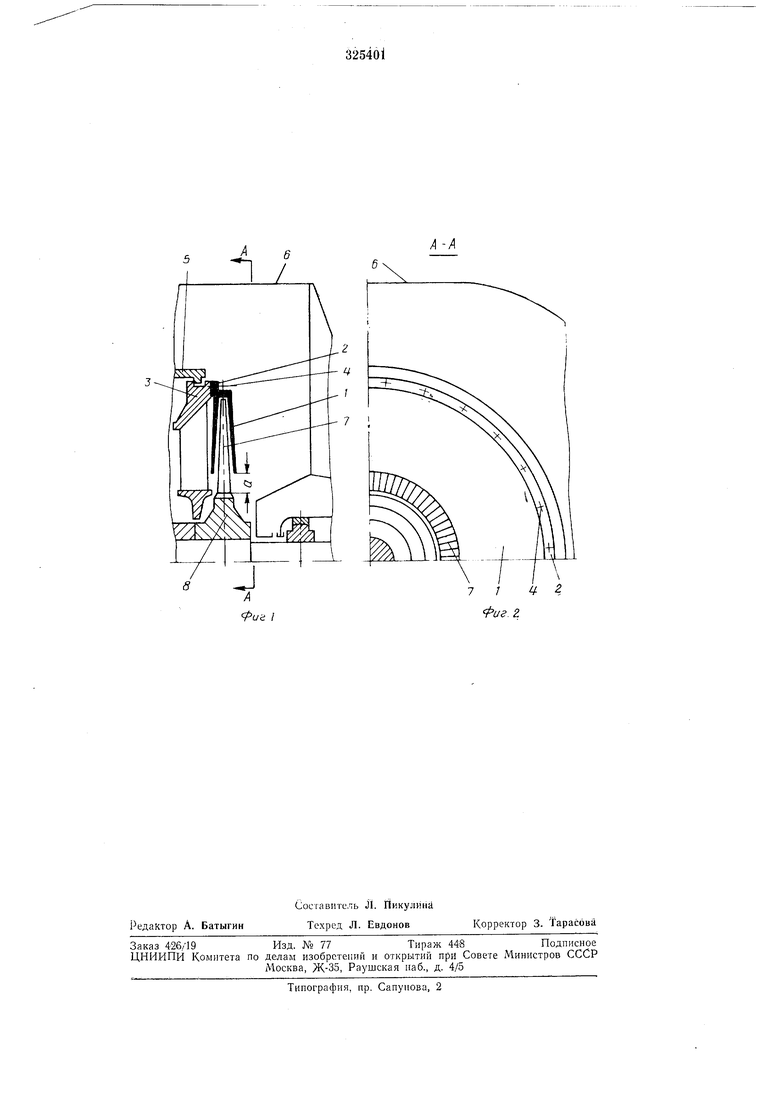

На фнг. 1 показан продольный, а на фиг. 2 - поперечный разрезы последней ступени и цилиндра низкого давления паровой турбины.

Корпус парового щита / представляет собой кольцевую П-образную камеру, имеющую горизоитальный разъем. Заодно с корпусом выполнен фланец 2, который соедпняется с диафрагмой 3 крепежом 4. Дпафрагма установлена в обойме 5, закрепленной в корпусе цилиндра 6 (пли выхлопном патрубке).

Часть рабочей лопатки 7 закрыта корпусом парового щита. Оставшаяся кольцевая корневая зона, высота которой а, служит для прохода пара. Расход пара на холостом ходу позволяет обеспечить получение полезной мощности на данном участке лопаток.

Предмет изобретения

Паровой щит стуненн турбины с корпусом П-образного сечепия, отличающийся тем, что, с целью уменьшения потерь энергии в период работы с малым объемным расходом пара, корпус выполнен в виде съемного кольца, охватывающего периферийную часть лопаток.

А-А
