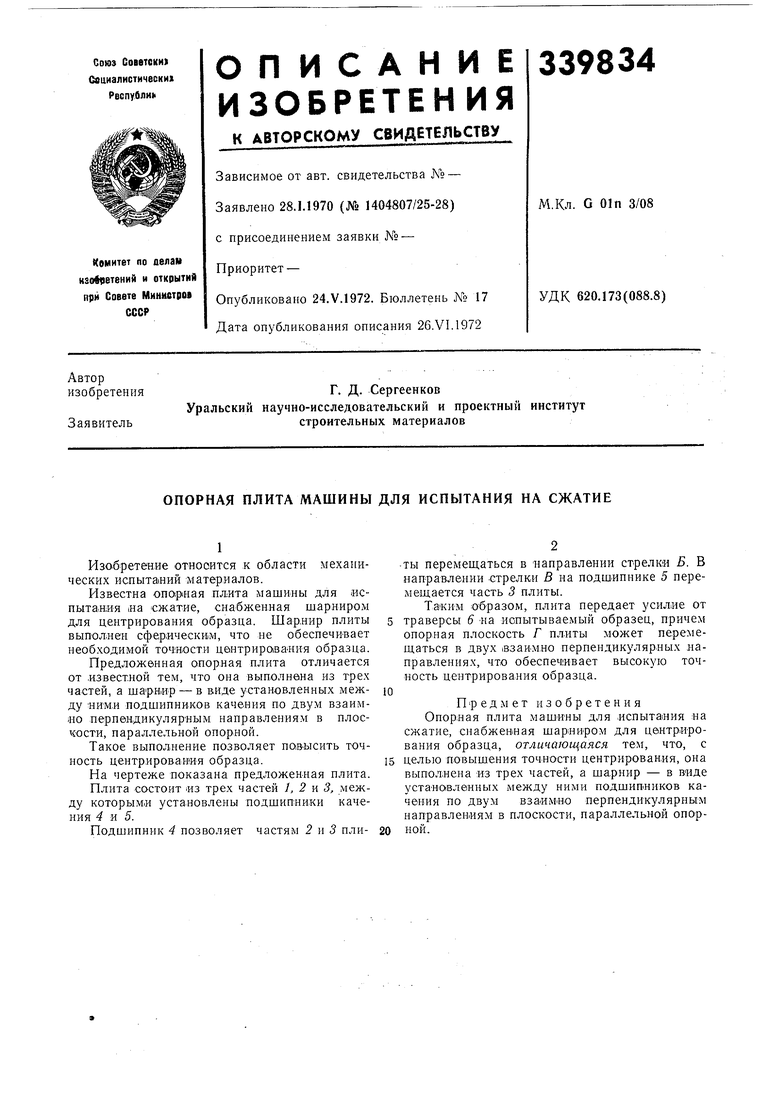

ОПОРНАЯ ПЛИТА МАШИНЫ ДЛЯ ИСПЫТАНИЯ НА СЖАТИЕ Советский патент 1972 года по МПК G01N3/08

Изобретение относится к области механических испытаний материалов.

Известна опо:р1ная плита машины для испыта,н;ия на сжатие, снабженная шарниром для центрирования образца. Шарнир плиты выполнен сферическим, что не обеспечивает необходимой ТОЧ1НОСТИ центрирова ния образца.

Предложенная опорная плита отличается от .известной тем, что она выполнена из трех частей, а шарнир - в виде установленных между ним.и подшипников качения по двум взаимно перпендикулярным направлениям в плос.юсти, параллельной опорной.

Такое выполнение позволяет пав-ысить точность центрирования образца.

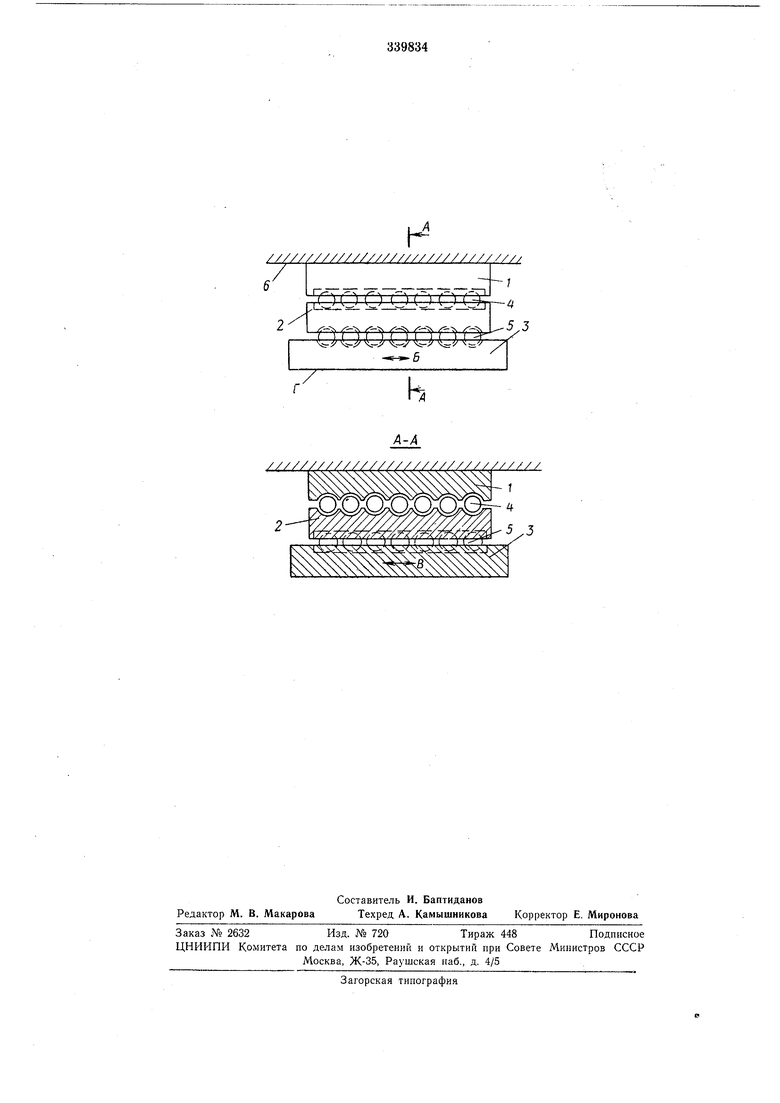

На чертеже показана предложенная плита.

Плита состоит «з трех частей 1, 2 ц. 3, между которыми установлены подшипники качения 4 к 5.

Подшипник 4 позволяет частям 2 и 3 пли ты перемещаться в направлении стрелки Б. В направлении -стрелки В на подшипнике 5 перемещается часть 3 плиты.

Таким образом, плита передает усилие от траверсы 6 «а испытываемый образец, причем опорная плоскость Г плиты может перемещаться в двух (Взаимно перпендикулярных направлениях, что обеспечивает высокую точность центрирования образца.

Предмет изобретения Опорная плита машины для испытания на сжатие, снабженная шарниром для центрирования образца, отличающаяся тем, что, с целью повышения точности центрирования, она выполнена из трех частей, а шарнир - в виде установленных между ними подшипников качения по двум взаимно перпендикулярным направлениям в плоскости, параллельной опорной.
