УСТРОЙСТВО для ПОДСЧЕТА КОЛИЧЕСТВА ЗУБЬЕВ ЗУБЧАТЫХ КОЛЕС Советский патент 1972 года по МПК G01B3/08 G01B5/00 G01B121/08

Изобретение относится к точному машиностроению для контроля зубчатых колес, а именно к устройствам для подсчета количества зубьев зубчатых элементов с разными модулями зацепления.

Известно устройство для подсчета количества зубьев зубчатых колес, содержащее набор эталонных зубчатых элементов с разными модулями зацепления, электродвигатель, два шнинделя, счетное приспособление.

Цель изобретения - упрощение конструкции. Для этого каждый из зубчатых элементов вЫПолнен в виде рейки с нанесенной щкалой, а на боковой ловерхности каждого зубчатого элемента жестко закреплена пластина, выступающая над верщинами зубьев зубчатого элемента. Эталонные зубчатые рейки своими нерабочими концами свободно установлены на общей оси.

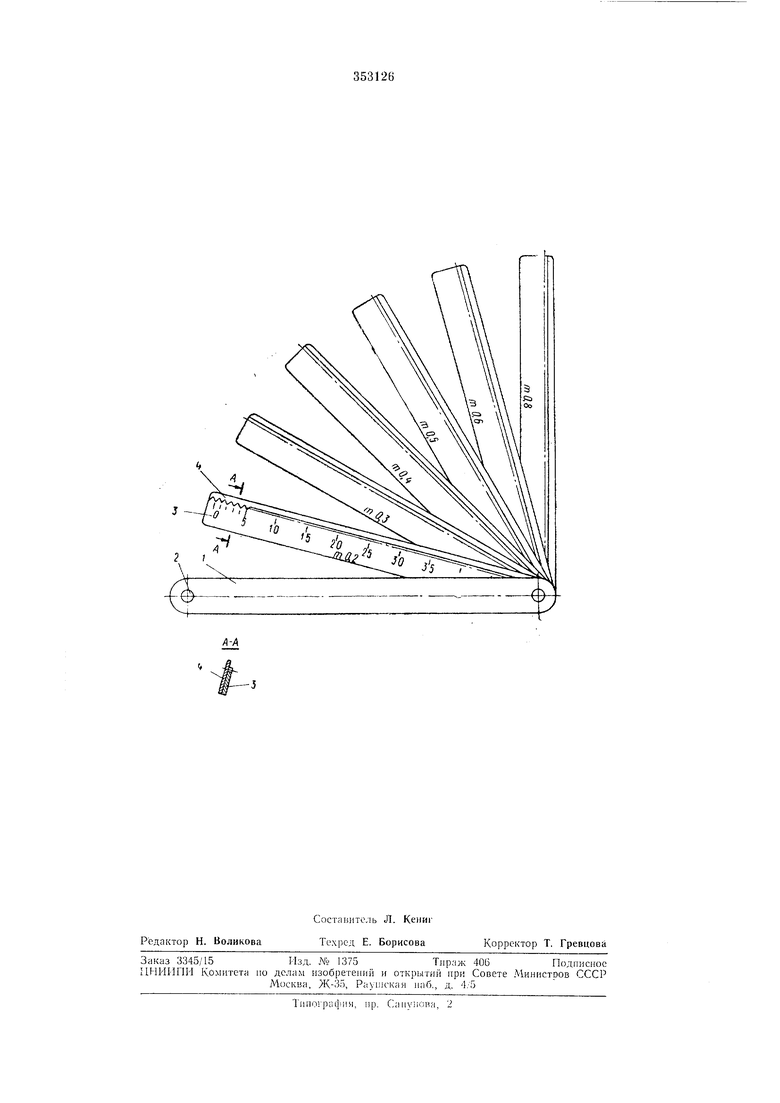

На чертеже показано предлагаемое устройство.

Оно содержит щечки /, ось 2, на которой установлен набор эталонных зубчатых рее.к 3 с ПЛОТНО соединенными с ними пластинами 4. На каждой из реек 3 против каждой внадины выполнена риска, а через пять впадин, начиная с О, нанесены цифры: О, 5, 10, 15 и т. д. На каждой из реек нанесен соответствующий модуль. Иластины предназначены

д.1я удержан 1я проверяемого зубчатого колеса на рейке при его обкатке.

Для счета количества зубьев берут проверяемую щестерню известного модуля, замечают один зуб карандашом или мелком, отмеченный зуб помещают во впадину рейки такого же моду.ьч против нулевой отметки, слегка ноджнмаюг горец шестерни ic пластине, обкатывают ее но рейке до но.чного оборота и смотрят Пи нанесенным цифрам на рейке против отмеченного зуба, сколько зубьев содержнт шестерня.

Предмет изобретения

1.Устройство для подсчета количества зубьев зубчатых колес, включающее в себя набор эталонных зубчатых элементов с разными модулями зацепления, отличающееся тем,чго, с целью упрощения конструкции, каждый из зубчатых элементов выполнен в виде рейки с нанесенной шкалой.

2.Устр011сгво по п. 1, отличающееся тем, что па боковой поверхности каждого зубчатого эле.меита жестко закреилена пластина, выступающая над верпшнами зубьев зубчатого элемента.
