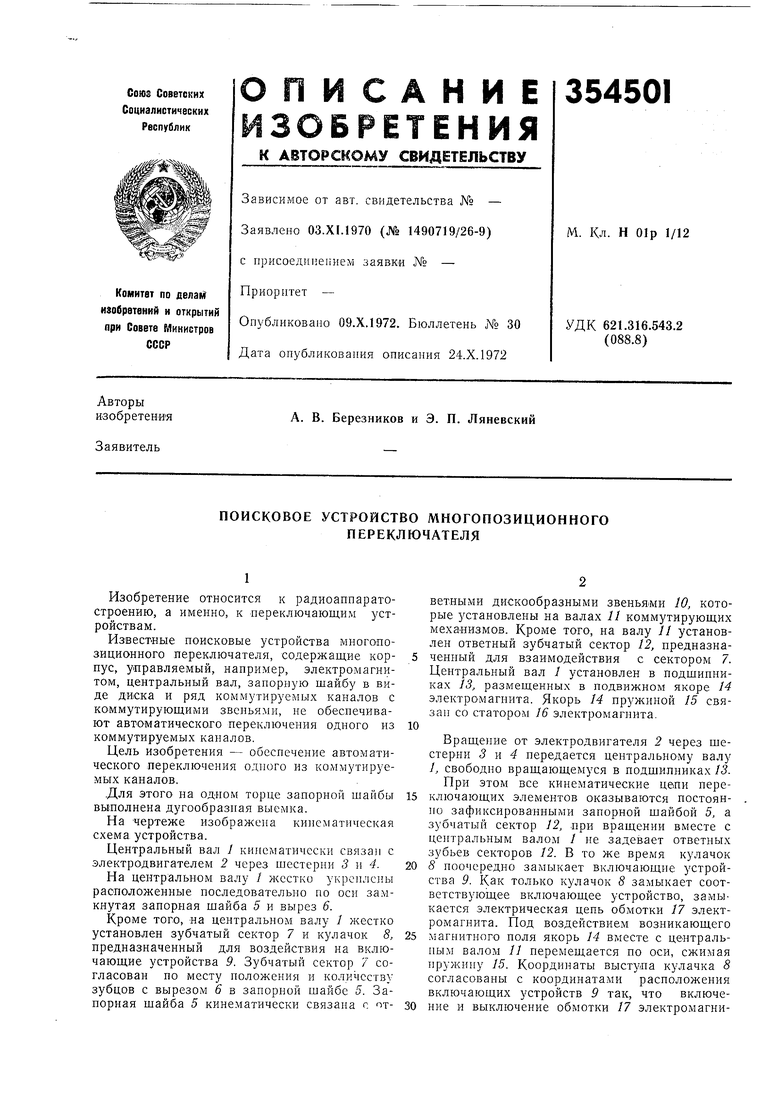

ПОИСКОВОЕ УСТРОЙСТВО многопозиционного Советский патент 1972 года по МПК H01P1/12 H01P1/12

Изобретение относится к радиоаппаратостроению, а именно, к переключающим устройствам.

ИзвесТНые поисковые устройства многопозиционного переключателя, содержащие корпус, управляемый, например, электромагнитом, центральный вал, запорную шайбу в виде диска и ряд коммутируемых каналов с коммутирующими звеньями, не обеспечивают автоматического переключения одного из коммутируемых каналов.

Цель изобретения - обеспечение автоматического переключения одного из коммутируемых каналов.

Для этого на одном торце запорной шайбы выполнена дугообразная выемка.

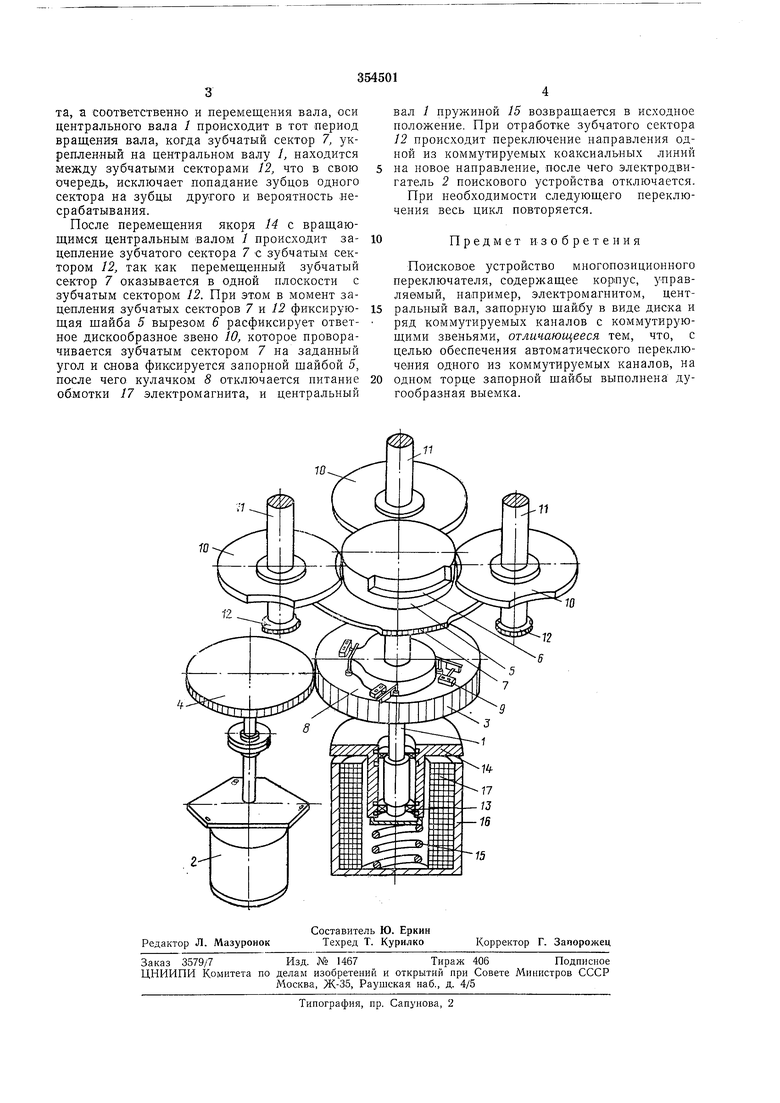

На чертеже изображена кинематическая схема устройства.

Центральный вал / кинематически связан с электродвигателем 2 через шестерни 3 и 4.

На центральном валу / жестко укреплены расположенные последовательно по оси замкнутая запорная шайба 5 и вырез 6.

Кроме того, на центральном валу / жестко установлен зубчатый сектор 7 и кулачок 8, предназначенный для воздействия на включающие устройства 9. Зубчатый сектор 7 согласован по месту положения и количеству зубцов с вырезом 6 в запорной шайбе 5. Запорная щайба 5 кинематически связана с ответными дискообразными звеньями 10, которые установлены на валах 11 коммутирующих механизмов. Кроме того, на валу // установлен ответный зубчатый сектор 12, предназначенный для взаимодействия с сектором 7. Центральный вал 1 установлен в подщипниках 13, размещенных в подвижном якоре 14 электромагнита. Якорь 14 пружиной 15 связан со статором 16 электромагнита.

Вращение от электродвигателя 2 через шестерни 3 -ц 4 передается центральному валу Л свободно вращающемуся в подшипниках 13. Цри этом все кинематические цепи переключающих элементов оказываются постоянно зафиксированными запорной шайбой 5, а зубчатый сектор 12, при вращении вместе с центральным валом / не задевает ответных зубьев секторов 12. В то же время кулачок

8 поочередно замыкает включающие устройства 9. Как только кулачок 8 замыкает соответствующее включающее устройство, замыкается электрическая цепь обмотки 17 электромагнита. Под воздействием возникающего

магнитного поля якорь 14 вместе с центральным валом 11 перемещается по оси, сжимая пружину 15. Координаты выступа кулачка 8 согласованы с координатами расположения включающих устройств 9 так, что включе
