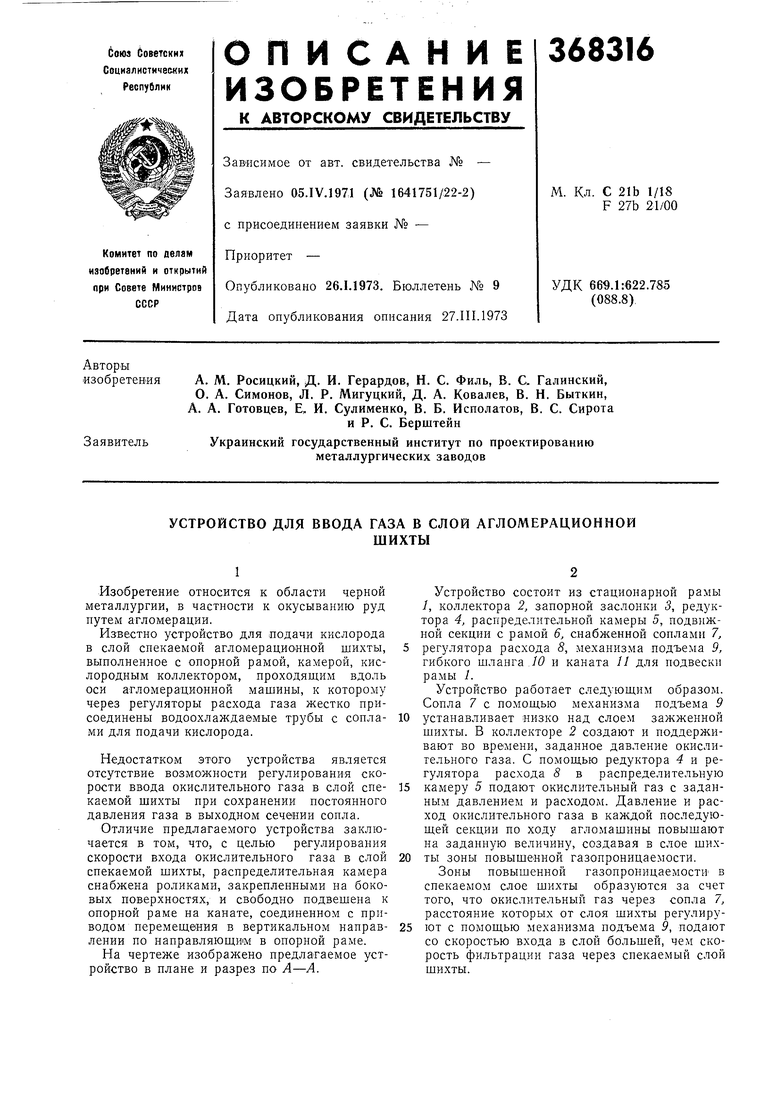

УСТРОЙСТВО для ВВОДА ГАЗА В СЛОЙ АГЛОМЕРАЦИОННОЙ Советский патент 1973 года по МПК F27B21/08

1

Изобретение относится к области черной металлургии, в частности к окусыванию руд путем агломерации.

Известно устройство для подачи кислорода в слой спекаемой агломерационной шихты, выполненное с опорной рамой, камерой, кислородным коллектором, проходящим вдоль оси агломерационной машины, к которому через регуляторы расхода газа жестко присоединены водоохлаждаемые трубы с соплами для подачи кислорода.

Недостатком этого устройства является отсутствие возможности регулирования скорости ввода окислительного газа в слой спекаемой шихты при сохранении постоянного давления газа в выходном сечении сопла.

Отличие предлагаемого устройства заключается в том, что, с целью регулирования скорости входа окислительного газа в слой спекаемой шихты, распределительная камера снабжена роликами, закрепленными на боковых поверхностях, и свободно подвешена к опорной раме на канате, соединенном с приводом перемешеиия в вертикальном направлении по направляющим в опорной раме.

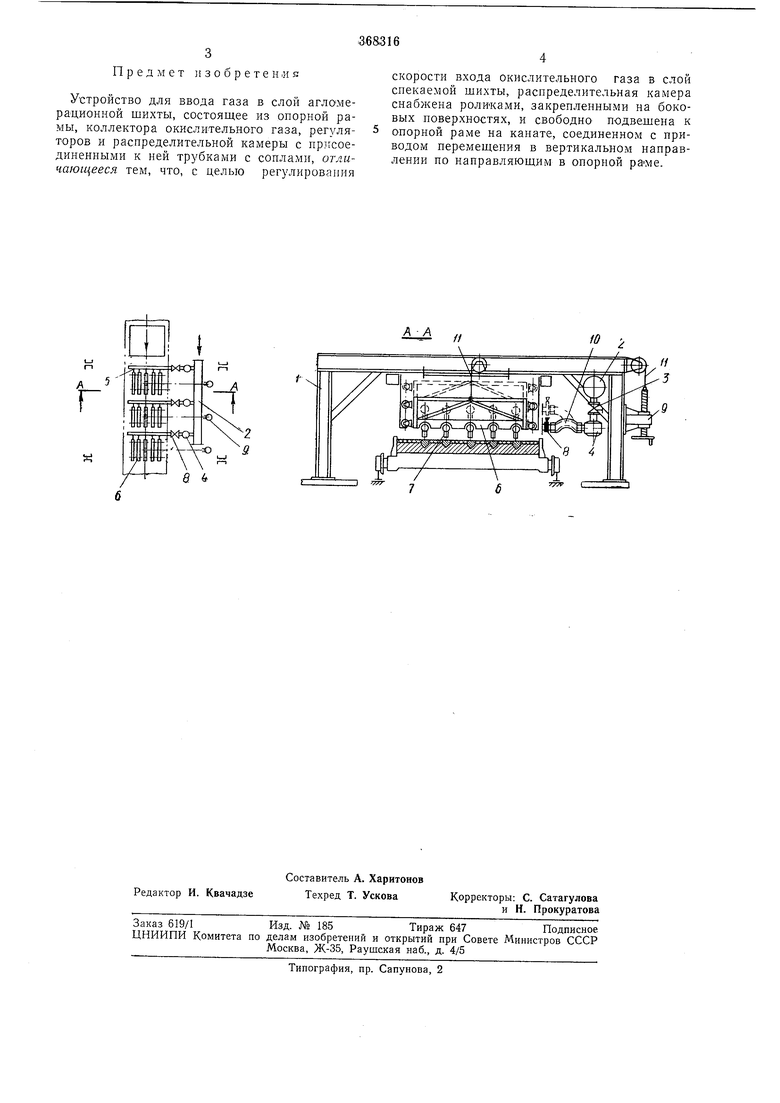

На чертеже изображено предлагаемое устройство в плане и разрез по А-А.

Устройство состоит из стационарной рамы /, коллектора 2, запорной заслонки 3, редуктора 4, распределительной камеры 5, подвижной секции с рамой 6, снаби ;енной сопламн 7,

регулятора расхода 8, механизма подъема 9, гибкого шланга 10 и каната 11 для подвески рамы /.

Устройство работает следующим образом. Сопла 7 с помощью механизма подъема 9

устанавливает низко над слоем зажженной шихты. В коллекторе 2 создают и поддерживают во времени, заданное давление окислительного газа. С помощью редуктора 4 н регулятора расхода 8 в распределительную

камеру 5 подают окислительный газ с заданным давлением и расходом. Давление и расход окислительного газа в каждой последующей секции по ходу агломашины повышают на заданную величину, создавая в слое шихты зоны повышенной газопроницаемости.

Зоны повышенной газопроницаемости в спекаемом слое шихты образуются за счет того, что окислительный газ через сопла 7, расстояние которых от слоя шихты регулируют с помощью механизма подъема 9, подают со скоростью входа в слой большей, чем скорость фильтрации газа через спекаемый слой шихты.

Предмет изобретения

Устройство для ввода газа в слой агломерационной шихты, состоящее из опорной рамы, коллектора окислительного газа, регуляторов и распределительной камеры с присоединенными к ней трубками с соплами, отличающееся тем, что, с целью регулирования

скорости входа окислительного газа в слои спекаемой шихты, распределительная камера снабжена роликами, закрепленными на боковых поверхностях, и свободно подвешена к опорной раме на канате, соединенном с приводом перемещения в вертикальном направлении по направляющим в опорной раэде.
