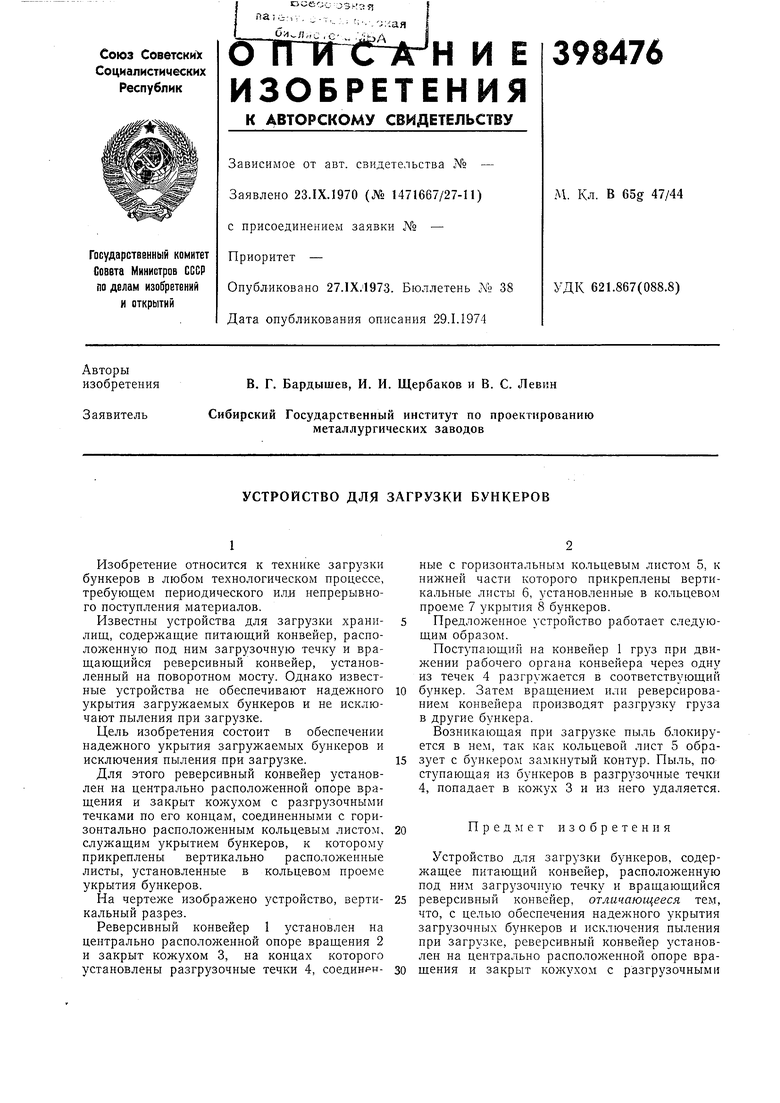

УСТРОЙСТВО для ЗАГРУЗКИ БУНКЕРОВ Советский патент 1973 года по МПК B65G47/44

1

Изобретение относится к технике загрузки бункеров в любом технологическом процессе, требующем периодического или непрерывного поступления материалов.

Известны устройства для загрузки хранилищ, содержащие питающий конвейер, расположенную под ним загрузочную течку и вращающийся реверсивный конвейер, установленный на поворотном мосту. Однако известные устройства не обеспечивают надежного укрытия загружаемых бункеров и не исключают пыления при загрузке.

Цель изобретения состоит в обеспечении надежного укрытия загружаемых бункеров и исключения пыления при загрузке.

Для этого реверсивный конвейер установлен на центрально расположенной опоре вращения и закрыт кожухом с разгрузочными течками по его концам, соединенными с горизонтально расположенным кольцевым листом, служащим укрытием бункеров, к которому прикреплены вертикально расположенные листы, установленные в кольцевом проеме укрытия бункеров.

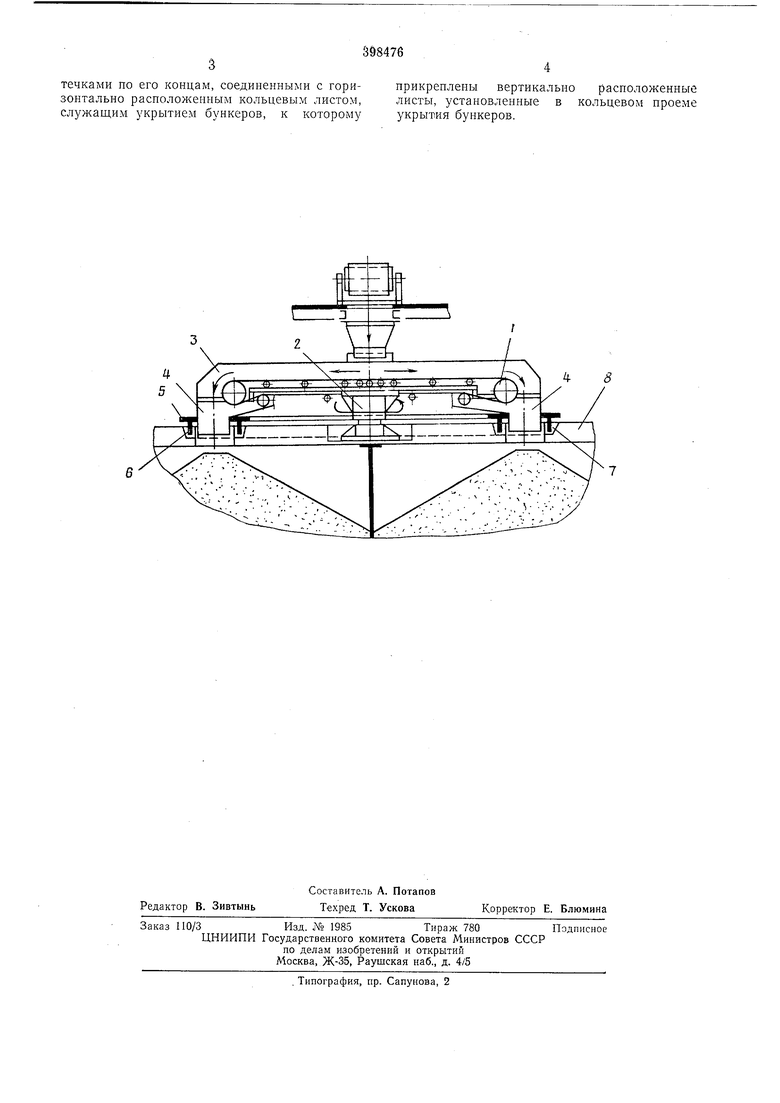

На чертеже изображено устройство, вертикальный разрез.

Реверсивный конвейер 1 установлен на центрально расположенной опоре вращения 2 и закрыт кожухом 3, на концах которого установлены разгрузочные течки 4, соединрнные с горизонтальным кольцевым листом 5, к части которого прикреплены вертикальные листы 6, установленные в кольцевом проеме 7 укрытия 8 бункеров.

Предложенное устройство работает следующим образом.

Поступающий на конвейер 1 груз при движении рабочего органа конвейера через одну из течек 4 разгружается в соответствующий бункер. Затем вращением или реверсированием конвейера производят разгрузку груза в другие бункера.

Возникающая при загрузке пыль блокируется в нем, так как кольцевой лист 5 образует с бункером замкнутый контур. Пыль, по ступающая из бункеров в разгрузочные течки 4, попадает в кожух 3 и из него удаляется.

Предмет изобретения

Устройство для загрузки бункеров, содержащее питающий конвейер, расположенную под ним загрузочную течку и вращающийся реверсивный конвейер, отличающееся тем, что, с целью обеспечения надежного укрытия загрузочных бункеров и исключения ныления при загрузке, реверсивный конвейер установлен на центрально расположенной опоре вращения и закрыт кожухом с разгрузочными

течками по его концам, соединенными с горизонтально расположенным кольцевым листом, служащим укрытием бункеров, к которому

прикреплены вертикально расположенные листы, установленные в кольцевом проеме укрытия бункеров.
