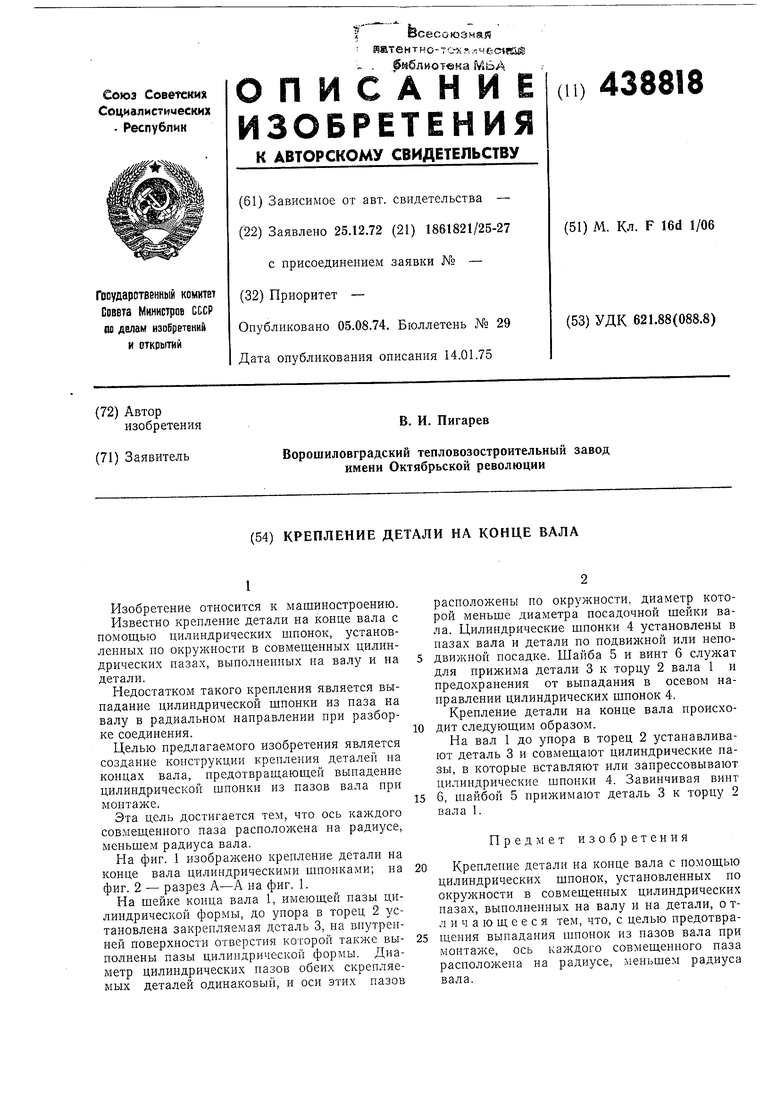

Крепление детали на конце вала Советский патент 1974 года по МПК F16D1/08

1

Изобретение относится к машиностроению.

Известно крепление детали на конце вала с помощью цилиндрических шпонок, установленных по окружности в совмещенных цилиндрических пазах, выполненных на валу и на детали.

Недостатком такого крепления является выпадание цилиндрической щпонки из паза на валу в радиальном направлении при разборке соединения.

Целью предлагаемого изобретения является создание копструкции крепления деталей на концах вала, предотвращающей выпадение цилиндрической шпонки из пазов вала при монтаже.

Эта цель достигается тем, что ось каждого совмещенного паза расположена на радиусе, меньщем радиуса вала.

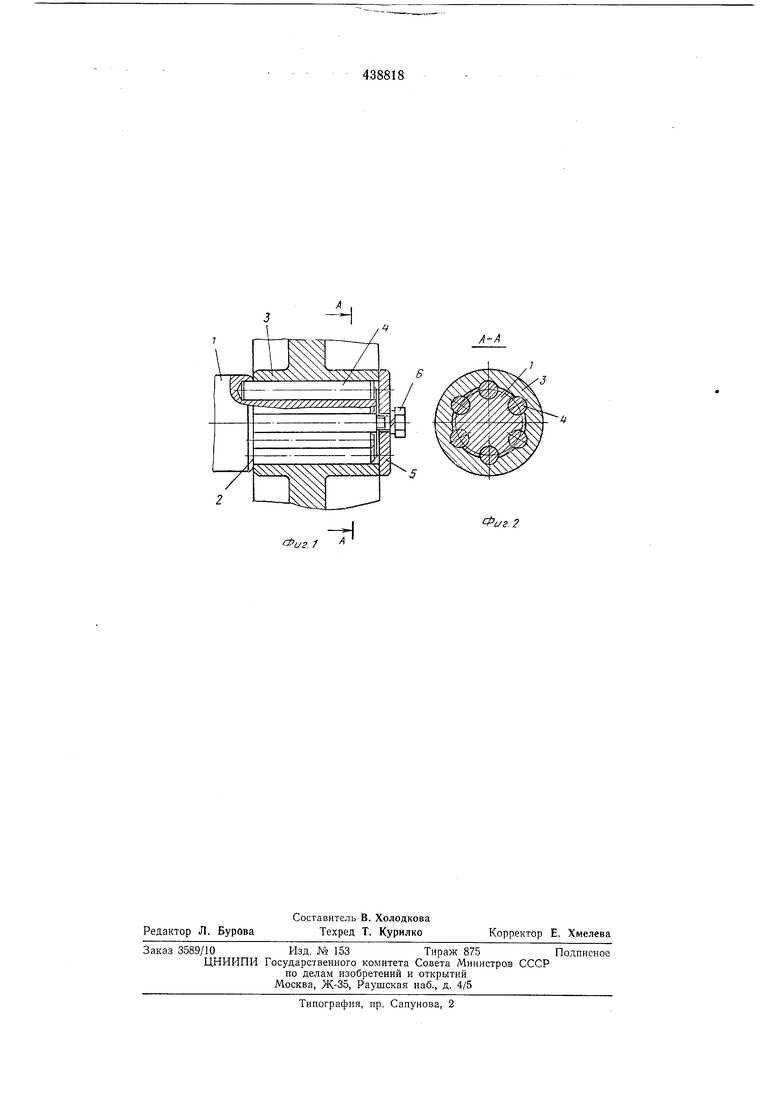

На фиг. 1 изображено крепление детали на конце вала цилиндрическими шпонками; на фиг. 2 - разрез А-А на фиг. 1.

На щейке конца вала 1, имеющей пазы цилиндрической формы, до упора в торец 2 установлена закрепляемая деталь 3, на внутренней поверхности отверстия которой также выполнены пазы цилиндрической формы. Диаметр цилиндрических пазов обеих скрепляемых деталей одинаковый, и оси этих пазов

расположены по окружности, диаметр которой меньше диаметра посадочной шейки вала. Цилиндрические шпонки 4 установлены в пазах вала и детали по подвижной или неподвижной посадке. Шайба 5 и винт 6 служат

для прижима детали 3 к торцу 2 вала 1 и

предохранения от выпадания в осевом нанравлении цилиндрических шпонок 4.

Крепление детали на конце вала происходит следуюшим образом.

На вал 1 до упора в торец 2 устанавливают деталь 3 и совмещают цилиндрические пазы, в которые вставляют или запрессовывают цилиндрические шпонки 4. Завинчивая винт

6, шайбой 5 нрижимают деталь 3 к торцу 2 вала 1.

Цредмет изобретения

Креплепие детали на конце вала с помощью цилиндрических шпонок, установленных по окружности в совмещенных цилиндрических пазах, выполненных на валу и на детали, о тл и ч а ю щ е е с я тем, что, с целью предотвращения выпадания шпонок из пазов вала при монтаже, ось каждого совмещенного паза расположена на радиусе, меньшем радиуса вала.

/--4

иг.
