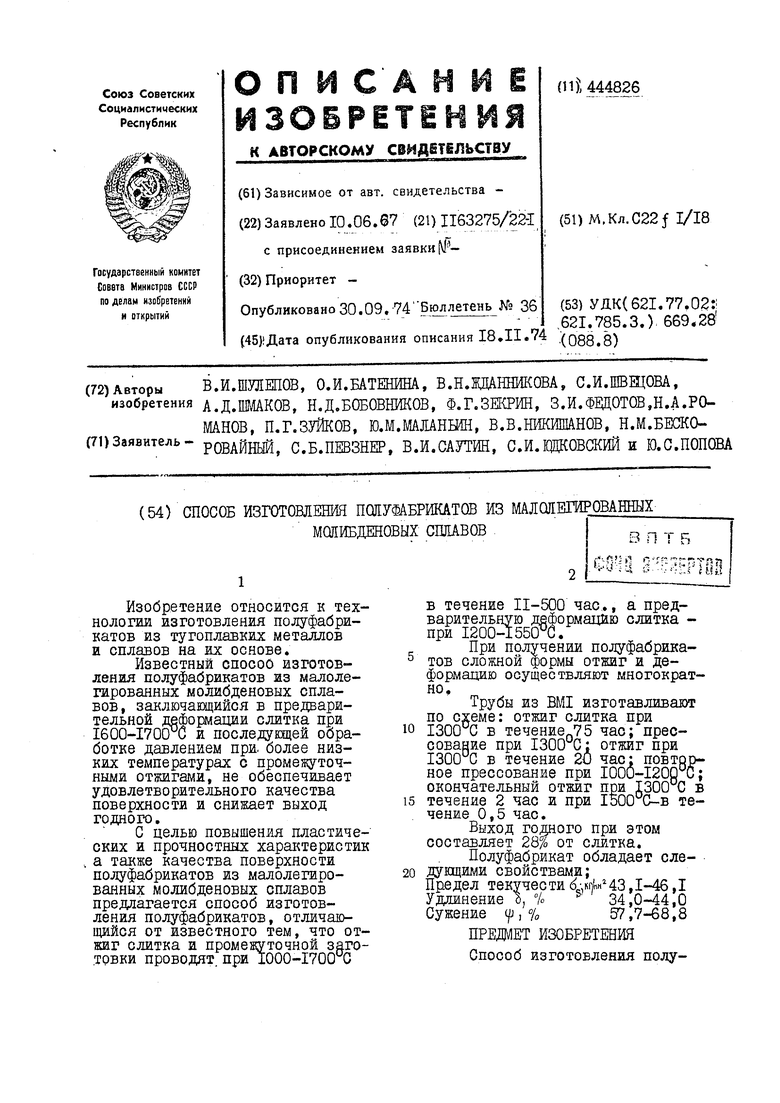

Способ изготовления полуфабрикатов из малолегированных молибденовых сплавов Советский патент 1974 года по МПК C22F1/18

1

Изобретение относится к технологии изготовления полуфабрикатов из тугоплавких металлов и сплавов на их основе.

Известный спосоо изготовления полуфабрикатов из малолегированных молибденовых сплавов, заключащийся в предварительной деформации слитка при 1600-1700 С и последущей обработке давлением при, более низких температурах с промежуточными отжигами, не обеспечивает удовлетворительного качества поверхности и снижает выход годного.

С целью повышения пластических и прочностных характеристик а также качества поверхности полуфабрикатов из малолегированных молибденовых сплавов предлагается способ изготовления полуфабрикатов, отличающийся от известного тем, что отжиг слитка и промежуточной заготовки проводят при IOOO-I700 С

В течение 11-500 час., а предварительную деформацию слитка при I200-I550°G.

При получении полуфабрикатов сложной формы отжиг и деформацию осуществляют многократно,

Трубы из BMI изготавливают по схеме: отжиг слитка при 1300 С в течение 75 час; прессование при 1300 С: отжиг при 1300 С в течение 20 час: повторное прессование при IOOO-I200 С; окончательный отжиг при 1300 С в течение 2 час и при 1500 С-в течение 0,5 час.

Выход годного при этом составляет 28% от слитка.

Полуфабрикат обладает следующими свойствами; Предел текучести d;.,«rLM3,1-46,1 Удлинение б, % 34,0-44,0 Сужение (/J, % Э7,7-68,8

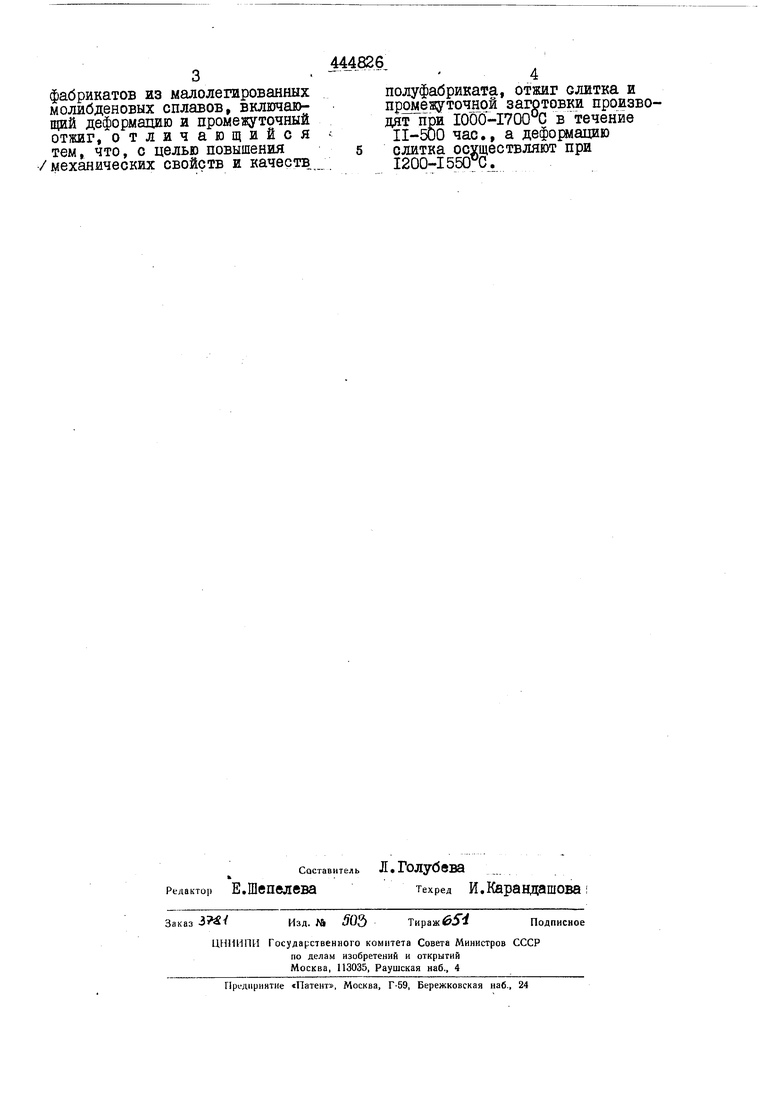

ПРЕдаЕТ ИЗОБРЕТЕНИЯ Способ изготовления полуфабрикатов из малолегированных молибденовых сплавов, включающий деформацию и промежуточный отжиг, отличающийся тем, что, с целью повышения /механических свойств и качеств

±

полуфабриката, отжиг слитка и npoMesyT04jqE заготовки производят при 10бО-1700°С в течение 11-500 час., а деформацию слитка осуществляют при 1200-1550 0.
