Электромагнитная муфта Советский патент 1976 года по МПК F16D27/10

3

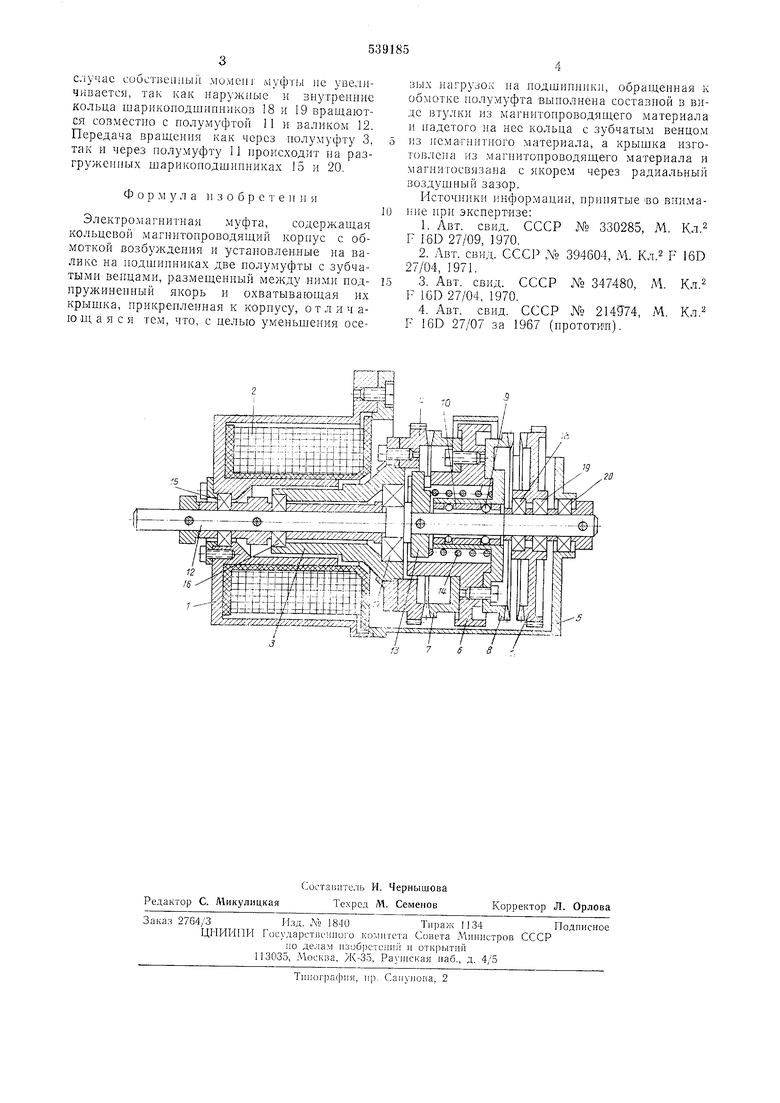

случае собственный момент муфты не увеличивается, так как наружные и внутренние кольца шариконодшипникоз 18 и 19 вращаются совместно с полумуфтой 11 и валнком 12. Передача вращения как через полумуфту 3, так и через нолумуфту И нроиеходит на разгруженных щарикоподшинниках 15 и 20.

Формула изобретения

Электро.магнитная муфта, содержащая кольцевой магннтопроводящий корпус с обмоткой возбуждения и установленные на валике на подщннниках две полумуфты с зубчатььми венцами, размещенный между .ннл1И нодпружпнеппый якорь н охватывающая пх крышка, прикрепленная к корпусу, отличающ а я с я тем, что, с пелыо уменьшения осе4

;зых нагрузок на нодщипникп, обращенная к обмотке полумуфта выполнена составной в виде втулки из магнитопроводящего материала и надетого на нес кольца с зубчатым венцом из иемагнитного материала, а крыщка изготогзлена из магпитотфоводящего материала и магнитосвязана с якорем через радиальный воздушный зазор.

Источники информации, принятые во внн.маliiie ири экспертизе:

1.Авт. свид. СССР № 330285, М. Кл.2 F I6D 27/09, 1970.

2.Авт. свид. СССР ДГо 394604, М. Кл. Р 16D 27/04, 1971.

Кл.2

3.Авт. свид. СССР N° 347480, М. F 1GD 27/04, 1970. Кл.

4.Авт. свид. СССР № , М. F 16D 27/07 за 1967 (црототи п).
