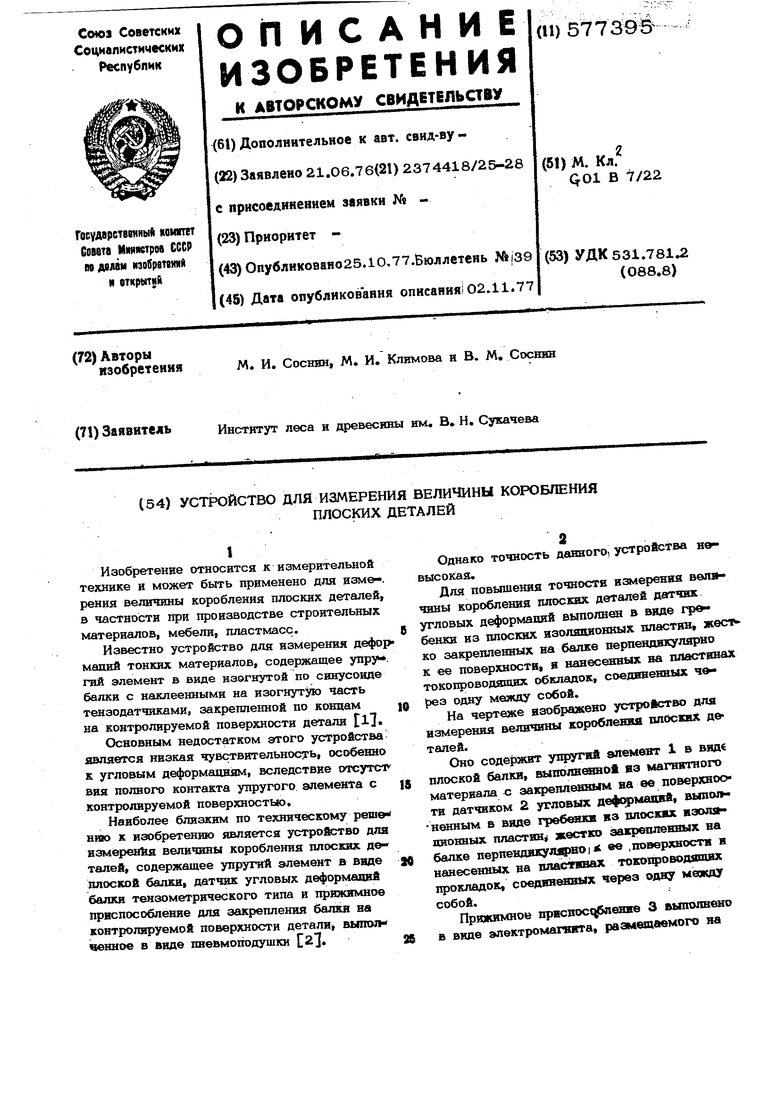

Устройство для измерения коробления плоских деталей Советский патент 1977 года по МПК G01B7/16

поверхности детали 4, противоположной контролируемой.

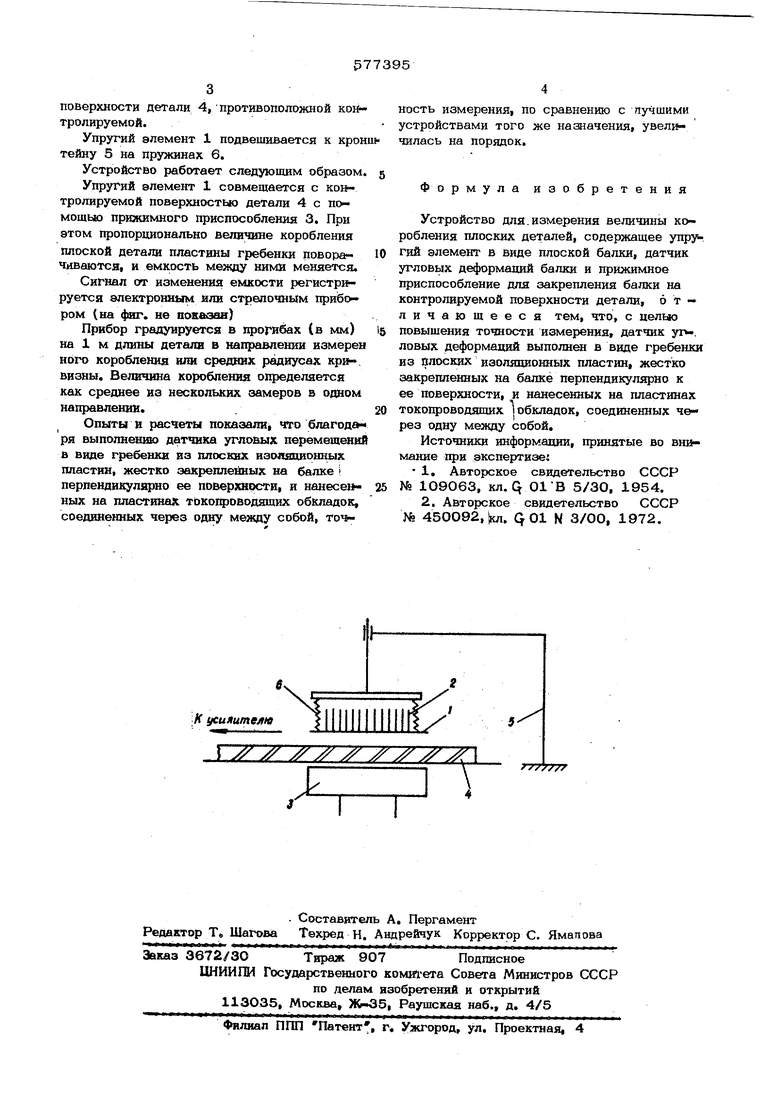

Упругий элемент 1 подвешивается к кронтеину 5 на пружинах 6.

Устройство работает следующим образом. Упругий элемент 1 совмещается с контролируемой поверхностью детали 4 с помощью прижимного приспособления 3. При атом пропорционально величине коробления

плоской детали пластины гребенки поворач йваются, и емкость между ними меняется.

Сигнал от изменения емкости регистр руется электронным или стрелочным прибсиром (на фиг. не показан)

Прибор градуируется в прогибах (в мм) на 1 м длины детали в направлении измерен ного коробления или средних радиусах кривизны. Величина коробления определяется как среднее из нескольких замеров в одном направлении..

Опыты и расчеты показали что благодаря выполнению датчика угловых перемещений в виде гребенка из плоских изоляционных пластин, жестко закрепленных на балке перпендикулярно ее поверхнрстИ| и нанесе ных на пластинах токопроводяших обкладок, соединенных через одну между собой, то-ч

ность измерения, по сравнению с лучшими устройствами того же назначения, увел чилась на порядок.

Формула изобретения

Устройство для. измерения величины коробления плоских деталей, содержащее упру Гйй элемент в виде плоской балки, датчик угловых деформаций балки и прижимное приспособление для закрепления балки на контролируемой поверхности детали, отличающееся тем, что, с целью повышения точности измерения, датчик . ловых деформаций выполни в виде гребенки из плоских изоляпшонных пластин, жестко закрепленных на балке перпендикулярно к ее поверхности, и нанесенных на пластинах токопроводяших обкладок, соединенных через одну между собой.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР № 109063, кл. Q 01В 5/30, 1954.

2. Авторское свидетельство СССР № 45ОО92,1кл, Q 01 N 3/00, 1972.
