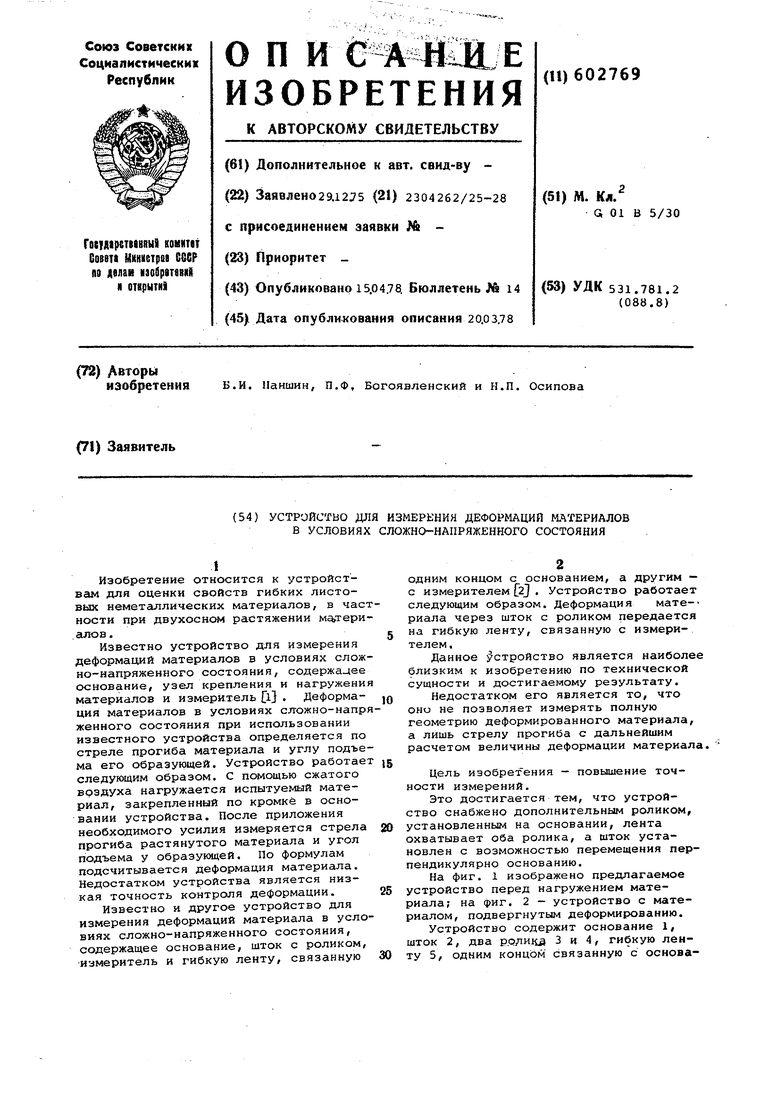

Устройство для измерения деформаций материалов в условиях сложнонапряженного состояния Советский патент 1978 года по МПК G01B5/30

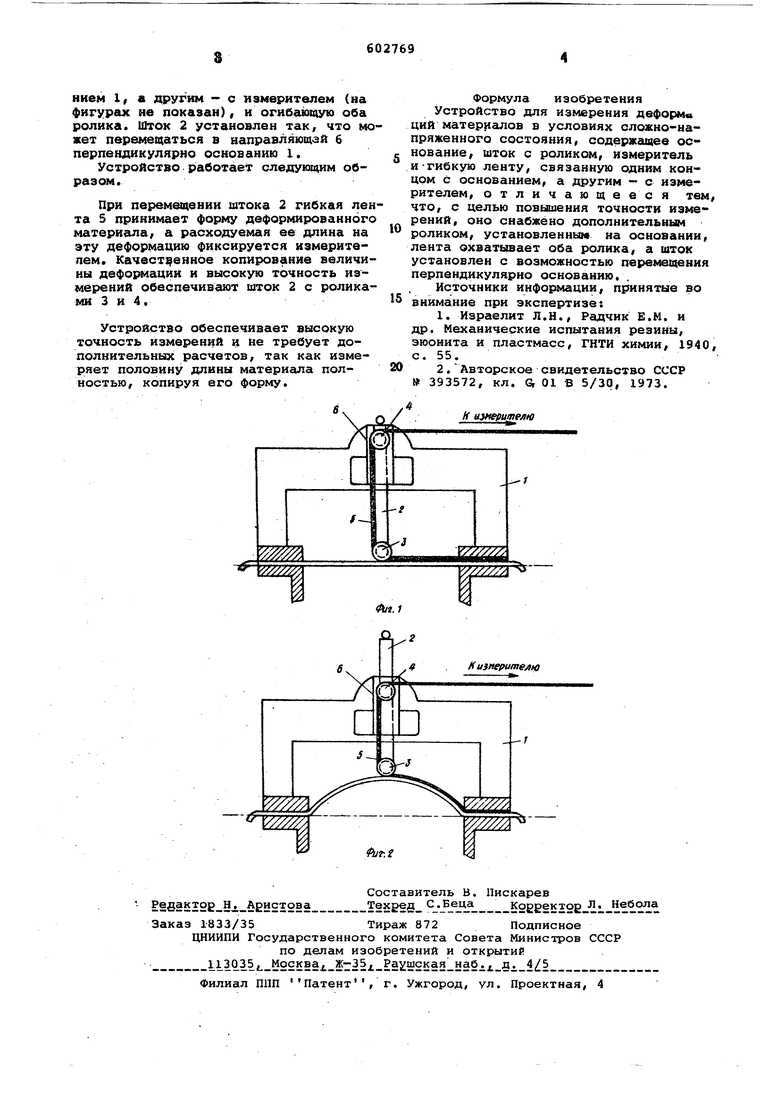

нием 1 а другим - с измерителем (на фигурах не показан), и огибающую оба ролика. Шток 2 установлен так, что может перемещаться в направляющая 6 перпендикулярно основанию 1.

Устройство работает следующим образом.

При перемещении штока 2 гибкая лента 5 принимает форму деформированного материала, а расходуемая ее длина на эту деформацию фиксируется измерителем. Качественное копирование величины дефо1 4ации и высокую точность измерений обеспечивают шток 2 с роликами 3 и 4.

Устройство обеспечивает высокую точность измерений н не требует дополнительных расчетов, так как измеряет половину длины материала полностью, копируя его форму.

5

Формула изобретения

Устройство для измерения деформа ций матеррашов в условиях сложно-напряженного состояния, содержащее основание, шток с роликом, измеритель и-гибкую ленту, связанную одним концом с основанием, а другим - с измерителем, отличающееся тем, что, с целью повышения точности измерений, оно снабжено дополнительным роликом, установленным на основании, лента охватывает оба ролика, а шток установлен с возможностью перемещения перпендикулярно основанию. .

Источники инфор(ации, принятые во внимание при экспертизе:

1. Израелит Л.Н., Радчик Б.М. и др. Механические испытания резины, эюонита и пластмасс, ГНТИ химии, 1940, с. 55.

2.Авторское свидетельство СССР 393572, кл. Gr 01 В 5/30, 1973.

К измерителю
