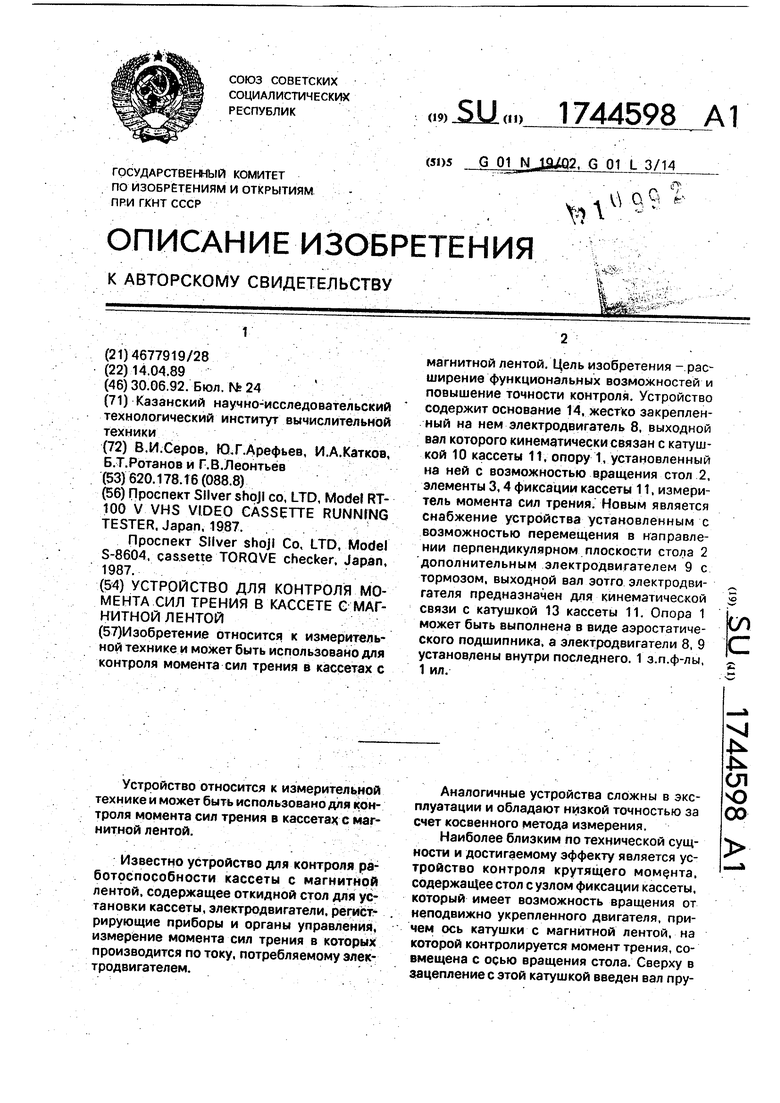

Устройство для контроля момента сил трения в кассете с магнитной лентой Советский патент 1992 года по МПК G01N19/02 G01L3/14

Устройство относится к измерительной технике и может быть использовано для контроля момента сил трения в кассетах с магнитной лентой.

Известно устройство для контроля работоспособности кассеты с магнитной лентой, содержащее откидной стол для установки кассеты, электродвигатели, регистрирующие приборы и органы управления, измерение момента сил трения в которых производится по току, потребляемому электродвигателем.

Аналогичные устройства сложны в эксплуатации и обладают низкой точностью за счет косвенного метода измерения.

Наиболее близким по технической сущности и достигаемому эффекту является устройство контроля крутящего момента, содержащее стол с узлом фиксации кассеты, который имеет возможность вращения от неподвижно укрепленного двигателя, причем ось катушки с магнитной лентой, на которой контролируется момент трения, совмещена с осью вращения стола. Сверху в зацепление с этой катушкой введен вал пруvj

-N J СЛ О 00

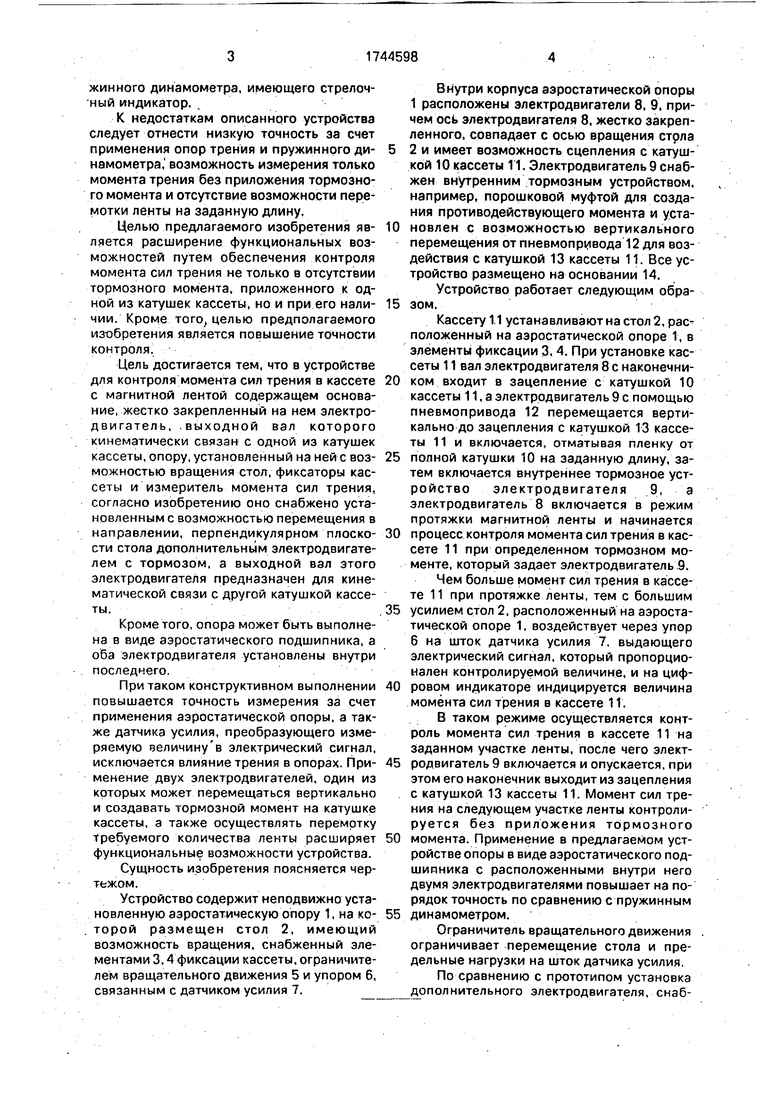

жинного динамометра, имеющего стрелоч- ный индикатор.

К недостаткам описанного устройства следует отнести низкую точность за счет применения опор трения и пружинного динамометра, возможность измерения только момента трения без приложения тормозного момента и отсутствие возможности перемотки ленты на заданную длину.

Целью предлагаемого изобретения является расширение функциональных возможностей путем обеспечения контроля момента сил трения не только в отсутствии тормозного момента, приложенного к одной из катушек кассеты, но и при его наличии. Кроме того; целью предполагаемого изобретения является повышение точности контроля.

Цель достигается тем, что в устройстве для контроля момента сил трения в кассете с магнитной лентой содержащем основание, жестко закрепленный на нем электродвигатель, выходной вал которого кинематически связан с одной из катушек кассеты, опору, установленный на ней с возможностью вращения стол, фиксаторы кассеты и измеритель момента сил трения, согласно изобретению оно снабжено установленным с возможностью перемещения в направлении, перпендикулярном плоскости стола дополнительным электродвигателем с тормозом, а выходной вал этого электродвигателя предназначен для кинематической связи с другой катушкой кассеты.

Кроме того, опора может быть выполнена в виде аэростатического подшипника, а оба электродвигателя установлены внутри последнего.

При таком конструктивном выполнении повышается точность измерения за счет применения аэростатической опоры, а также датчика усилия, преобразующего измеряемую величину в электрический сигнал, исключается влияние трения в опорах. Применение двух электродвигателей, один из которых может перемещаться вертикально и создавать тормозной момент на катушке кассеты, а также осуществлять перемотку Требуемого количества ленты расширяет функциональные возможности устройства.

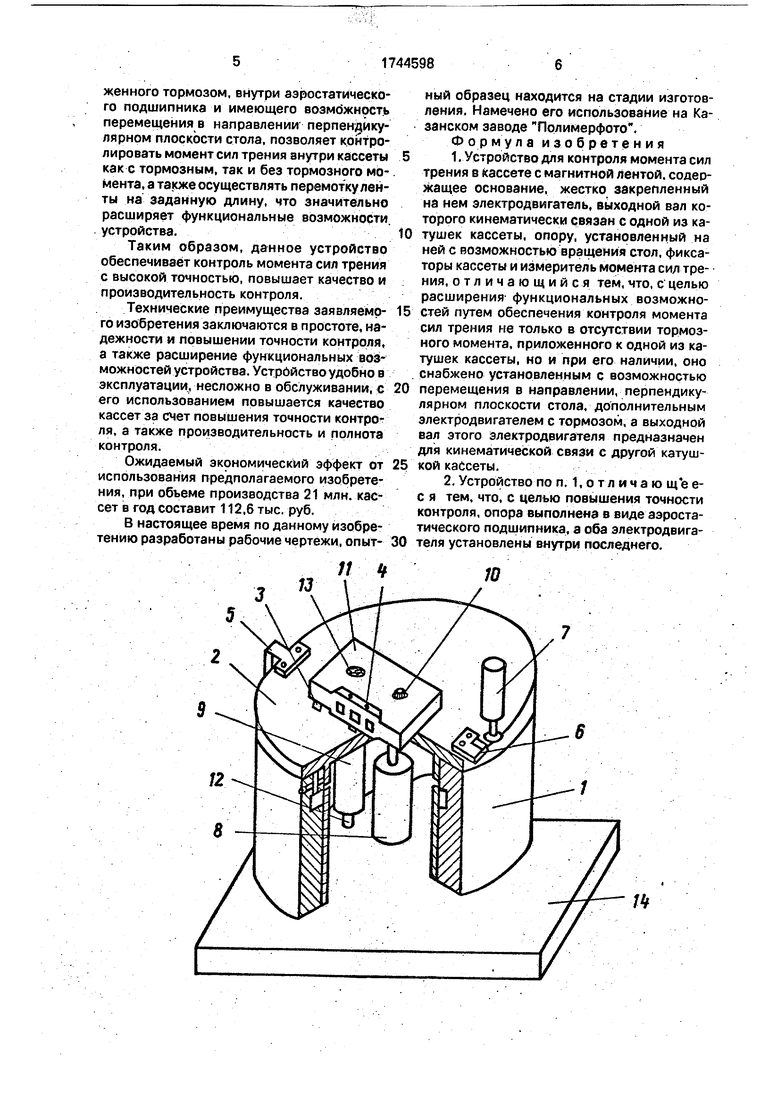

Сущность изобретения поясняется чертежом.

Устройство содержит неподвижно установленную аэростатическую опору 1, на которой размещен стол 2, имеющий возможность вращения, снабженный элементами 3,4 фиксации кассеты, ограничителем вращательного движения 5 и упором 6, связанным с датчиком усилия 7.

Внутри корпуса аэростатической опоры 1 расположены электродвигатели 8, 9, причем ось электродвигателя 8, жестко закрепленного, совпадает с осью вращения стола

2 и имеет возможность сцепления с катушкой 10 кассеты 11. Электродвигатель 9 снабжен внутренним тормозным устройством, например, порошковой муфтой для создания противодействующего момента и уста0 новлен с возможностью вертикального перемещения от пневмопривода 12 для воздействия с катушкой 13 кассеты 11. Все устройство размещено на основании 14.

Устройство работает следующим обра5 зом.

Кассету 11 устанавливают на стол 2, расположенный на аэростатической опоре 1, в элементы фиксации 3,4. При установке кассеты 11 вал электродвигателя 8 с наконечни0 ком входит в зацепление с катушкой 10 кассеты 11, а электродвигатель 9 с помощью пневмопривода 12 перемещается вертикально до зацепления с катушкой 13 кассеты 11 и включается, отматывая пленку от

5 полной катушки 10 на заданную длину, затем включается внутреннее тормозное устройство электродвигателя 9, а электродвигатель 8 включается в режим протяжки магнитной ленты и начинается

0 процесс контроля момента сил трения в кассете 11 при определенном тормозном моменте, который задает электродвигатель 9. Чем больше момент сил трения в кассете 11 при протяжке ленты, тем с большим

5 усилием стол 2. расположенный на аэростатической опоре 1, воздействует через упор 6 на шток датчика усилия 7, выдающего электрический сигнал, который пропорционален контролируемой величине, и на циф0 ровом индикаторе индицируется величина момента сил трения в кассете 11.

В таком режиме осуществляется контроль момента сил трения в кассете 11 на заданном участке ленты, после чего элект5 родвигатель 9 включается и опускается, при этом его наконечник выходит из зацепления с катушкой 13 кассеты 11. Момент сил трения на следующем участке ленты контролируется без приложения тормозного

0 момента. Применение в предлагаемом устройстве опоры в виде аэростатического подшипника с расположенными внутри него двумя электродвигателями повышает на порядок точность по сравнению с пружинным

5 динамометром.

Ограничитель вращательного движения ограничивает перемещение стола и предельные нагрузки на шток датчика усилия.

По сравнению с прототипом установка дополнительного электродвигателя, снабженного тормозом, внутри аэростатического подшипника и имеющего возможность перемещения в направлении перпендикулярном плоскости стола, позволяет контролировать момент сил трения внутри кассеты как с тормозным, так и без тормозного момента, а также осуществлять перемотку ленты на заданную длину, что значительно расширяет функциональные возможности устройства.

Таким образом, данное устройство обеспечивает контроль момента сил трения с высокой точностью, повышает качество и производительность контроля.

Технические преимущества заявляемого изобретения заключаются в простоте, надежности и повышении точности контроля, а также расширение функциональных возможностей устройства. Устройство удобно в эксплуатации, несложно в обслуживании, с его использованием повышается качество кассет за счет повышения точности контроля, а также производительность и полнота контроля.

Ожидаемый экономический эффект от использования предполагаемого изобретения, при объеме производства 21 млн. кассет в год составит 112,6 тыс. руб.

В настоящее время по данному изобретению разработаны рабочие чертежи, опытный образец находится на стадии изготовления. Намечено его использование на Казанском заводе Полимерфото. Формула изобретения

1. Устройство для контроля момента сил

трения в кассете с магнитной лентой, содержащее основание, жестко закрепленный на нем электродвигатель, выходной вал которого кинематически связан с одной из катушек кассеты, опору, установленный на ней с возможностью вращения стол, фиксаторы кассеты и измеритель момента сил трения, отличающийся тем, что, с целью расширения функциональных возможностей путем обеспечения контроля момента сил трения не только в отсутствии тормозного момента, приложенного к одной из катушек кассеты, но и при его наличии, оно снабжено установленным с возможностью

перемещения в направлении, перпендикулярном плоскости стола, дополнительным электродвигателем с тормозом, а выходной вал этого электродвигателя предназначен для кинематической связи с другой катушкой кассеты.

2. Устройство по п. 1,отличаю щ е е- с я тем, что, с целью повышения точности контроля, опора выполнена в виде аэростатического подшипника, а оба электродвигателя установлены внутри последнего.

Изобретение относится к измерительной технике и может быть использовано для контроля момента сил трения в кассетах с магнитной лентой. Цель изобретения - расширение функциональных возможностей и повышение точности контроля. Устройство содержит основание 14, жестко закрепленный на нем электродвигатель 8, выходной вал которого кинематически связан с катушкой 10 кассеты 11, опору 1, установленный на ней с возможностью вращения стол 2, элементы 3,4 фиксации кассеты 11. измеритель момента сил трения. Новым является снабжение устройства установленным с возможностью перемещения в направлении перпендикулярном плоскости стола 2 дополнительным электродвигателем 9 с тормозом, выходной вал эотго электродвигателя предназначен для кинематической связи с катушкой 13 кассеты 11, Опора 1 может быть выполнена в виде аэростатического подшипника, а электродвигатели 8, 9 установлены внутри последнего. 1 з.п.ф-лы, 1 ил. (Л С

// Ч

/

14
