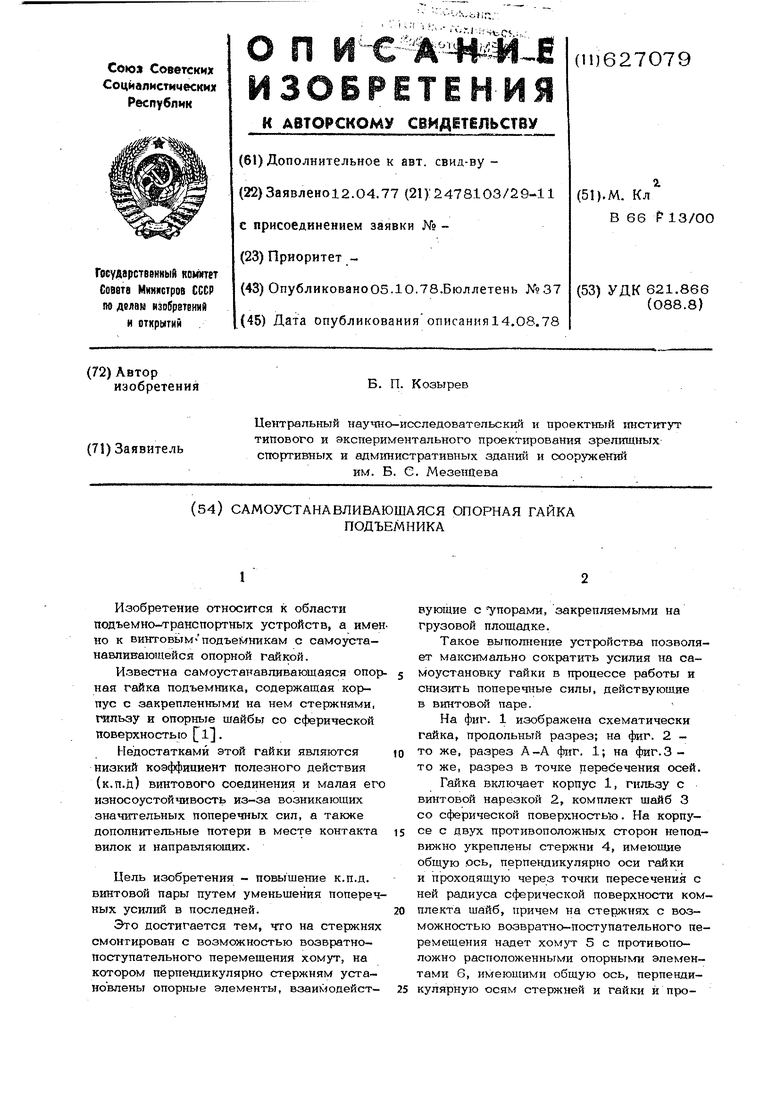

Самоустанавливающаяся опорная гайка подъемника Советский патент 1978 года по МПК B66F13/00

Изобретение относится к области подъемно-транспортных устройств, а именно к винтовым-подъемникам с самоустанавликаюшейся опорной гайкой.

Известна самоустанавливаюшаяся опорная гайка подъемника, содержащая корпус с закрепленными на нем стержнями, гильзу и опорные шайбы со сферической поверхностью (1.

Недостатками этой гайки являются низкий коэффициент полезного действия (к.п.д) винтового соединения и малая его износоустойчивость из-за возникающих значительных поперечных сил, а также дополнительные потери в месте контакта вилок и направляющих.

Цель изобретения - повыщение к.п.д. винтовой пары путем уменьщения поперечных усилий в последней.

Это достигается тем, что на стержнях смонтирован с возможностью возвратнопоступательного перемещения хомут, на котором перпендикулярно стержням установлены опорные элементы, взаимодействующие с упорами, закрепляемыми на грузовой площадке.

Такое выполнение устройства позволяет максимально сократить усилия на самоустановку гайки в процессе работы и снизить поперечные силы, действующие в винтовсй паре.

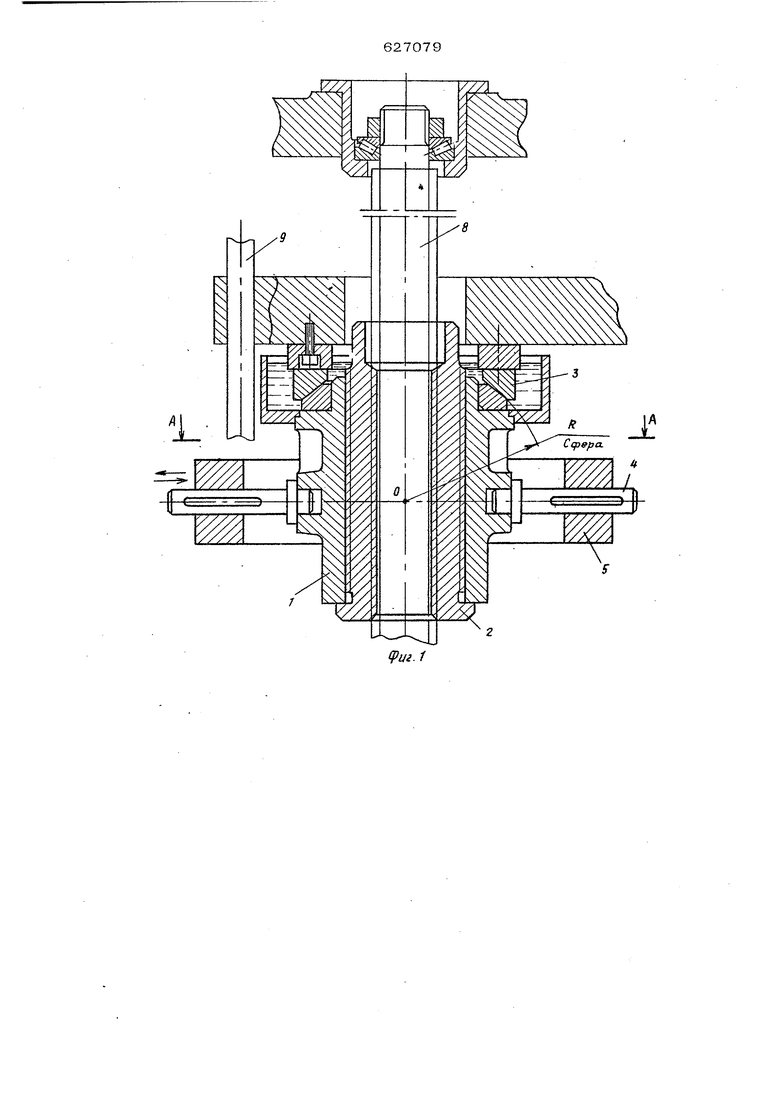

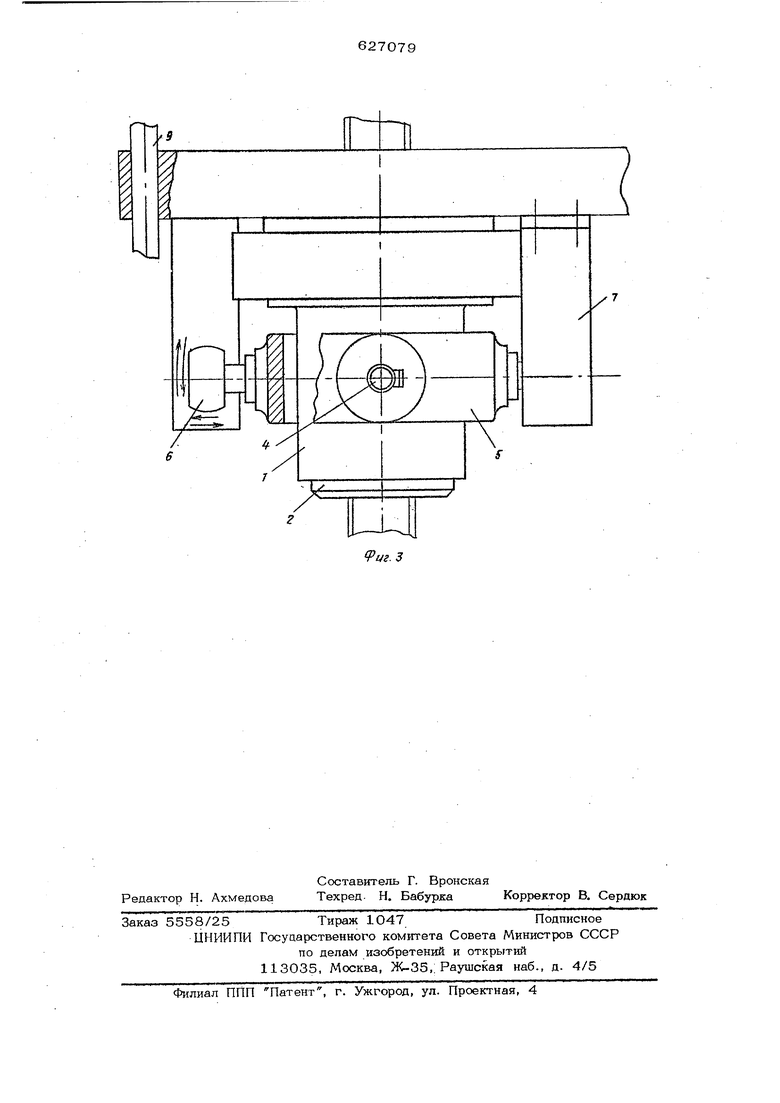

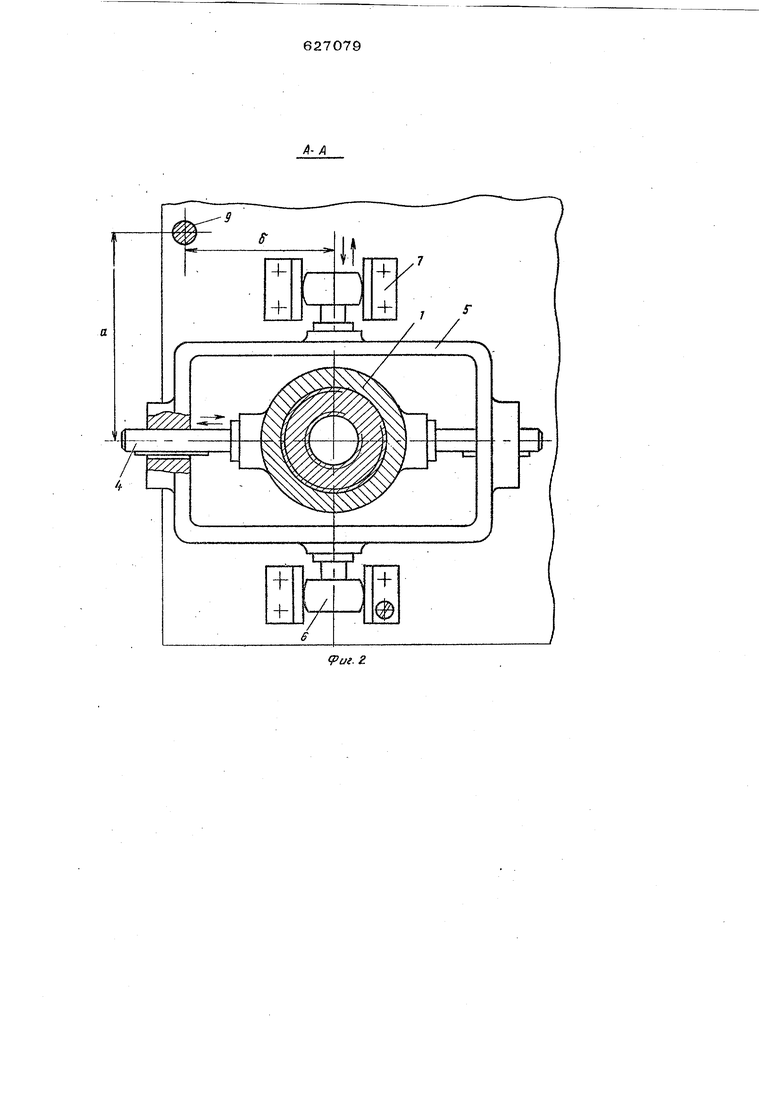

На фиг. 1 изображена схематически гайка, продольный разрез; на фиг. 2 то же, разрез А-А фиг. 1; на фиг.Зто же, разрез в точке пересечения осей.

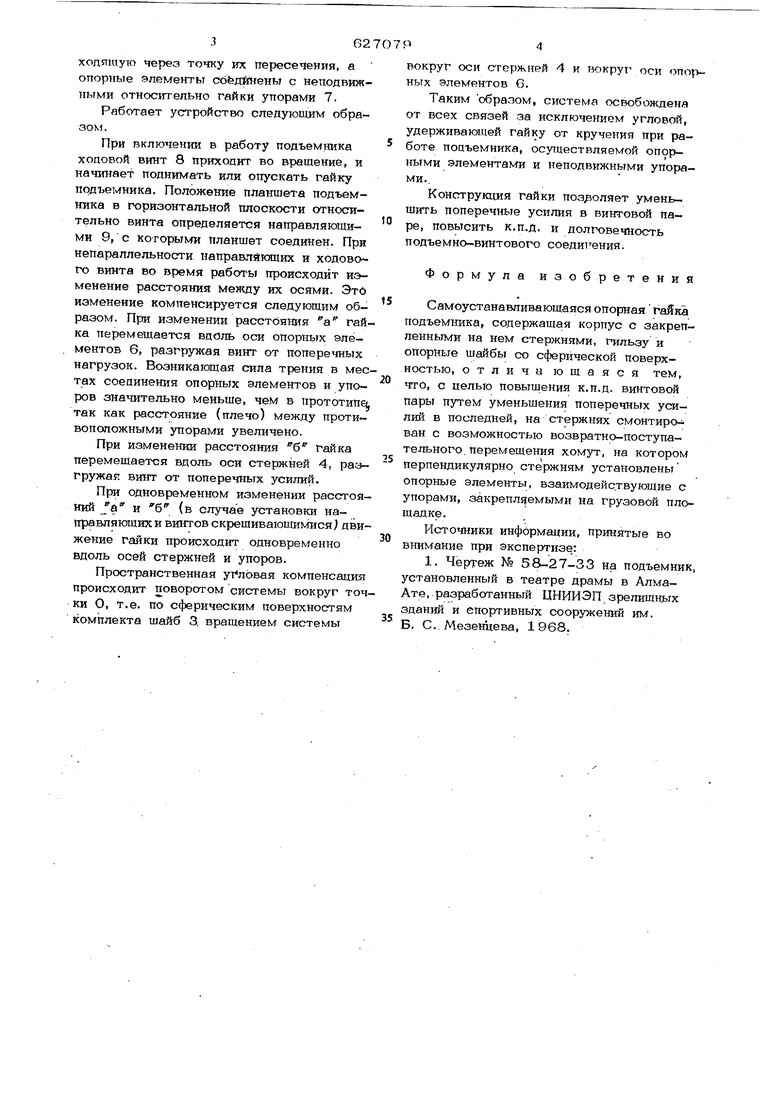

Гайка включает корпус 1, гильзу с винтовой нарезкой 2, комплект шайб 3 со сферической поверхностЫю. На корпусе с двух противоположных сторон неподвижно укреплены стержни 4, имеющие общую ось, перпендикулярно оси гайки и проходящую через точки пересечения с ней радиуса сферической поверхности комплекта шайб, причем на стержнях с возможностью возвратно-поступательного перемещения надет хомут 5 с противоположно расположенными опорны Ги элементами 6, имеющими общую ось, перпендикулярную осям стержней и гайки и проходящую через точку их пересечения, а опорные элементы соЪдШены с неподвижными относительно гайки упорами 7. Работает устройство следующим образом. При включении в работу подъемника ходовой винт 8 приходит во вращение, и начинает поднимать или опускать гайку подъемника. Положетге планщета подъемника в горизонтальной плоскости относительно винта определяется направляющими 9, с которыми планщет соединен. При непараллельности направлйющих и ходового винта во время работы происходит иэменение расстояния мемсду их осями. ЭтО изменение компенсируется следующим образом. При изменении расстояния а гай ка Перемешается вдоль оси опорных элементов б, разгружая винт от поперечных нагрузок. Возникающая сила трения в мес тах соеаинения опорных элементов и упоров значительно меньше, чем в прототипе так как расстояние (плечо) между противоположными упорами увеличено. При изменении расстояния б гайка перемещается вдоль оси стержней 4, раэгружап винт от поперечных усилий. При одновременном изменении расстоя ний Ja и б (в случае установки направляющих и винтов скрещивающимися дви жение гайки происходит одновременно вдоль осей стержней и упоров. Пространственная ут ловая компенсация происходит поворотом системы вокруг точ ки О, т.е. по сферическим поверхностям комплекта шайб 3, вращением системы вокруг оси стержней 4 и тюкруг оси опорных элементов 6. Таким образом, система освобождена от всех связей за исключением угловой, удерживающей гайку от кручения при работе подъемника, осут.цествляемой опорными элементами и неподвижными упорами.. Конструкция гайки позволяет уменьщить поперечные усилия в винтовой паре, повысить К.П.Д. и долговечность подъемно-винтового соединения. Формула изобретения Самоустанавливающаяся опорная гайка подъемника, содержащая корпус с закрепленными на нем стержнями, гильзу и опорные шайбы со сферической поверхностью, отличи ющаяся тем, что, с целью повышения к. п.д. винтовой пары пзпгем уменьшения поперечных усилий в последней, на стержнях смонтирован с возможностью возвратно-поступательного, перемещения хомут, на котором перпендикулярно стержням установлены опорные элементы, взаимодействующие с упорами, закрепляемыми на грузовой площадке. Источники информаи(ии, принятые во внимание при экспертизе: 1. Чертеж № 58-27-33 на подъемник, установленный в театре драмы в АлмаАте, разработанный ЦНИИЭП зрелищных зданий и спортивных сооружений им. Б. С. Мезенцева, 1968.
