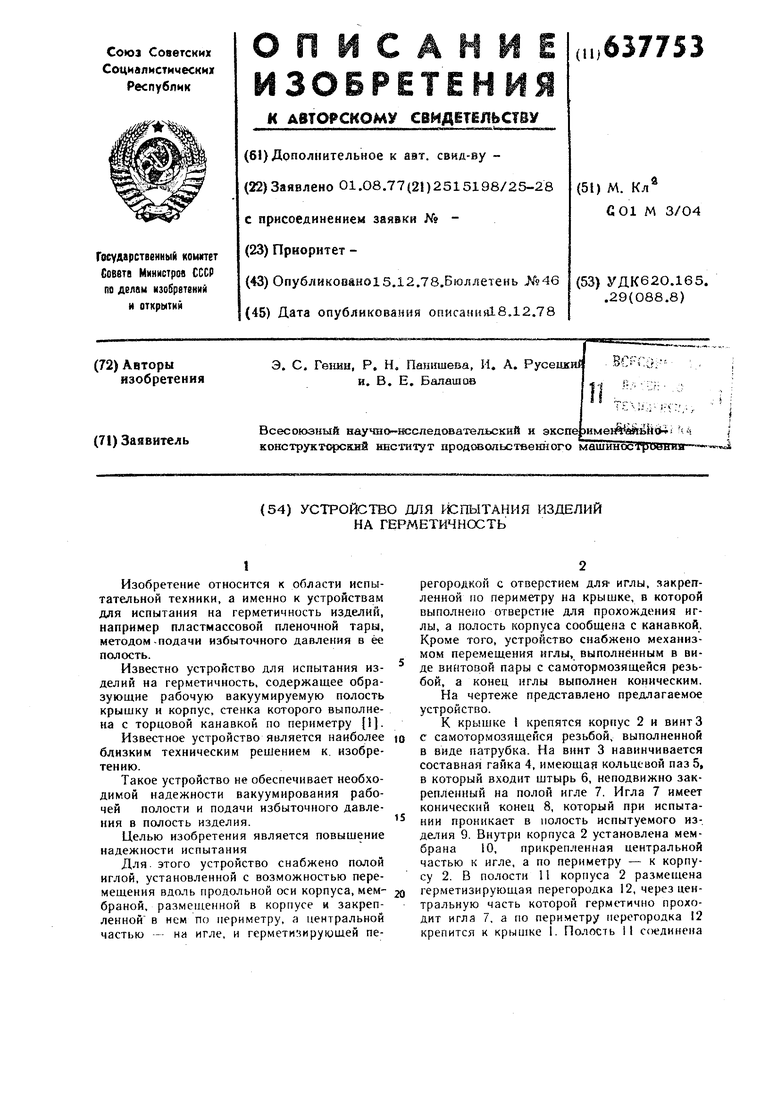

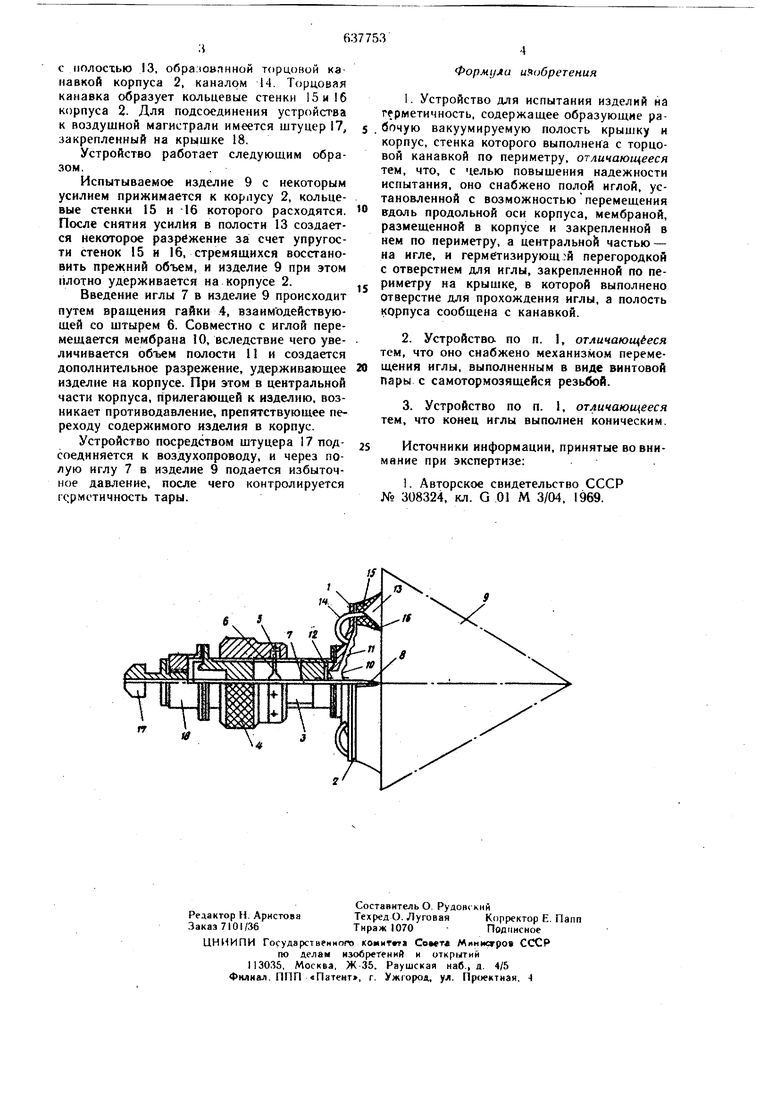

с полостью 13, обрамовлнной тораовой канавкой корпуса 2. каналом 14. Торцовая канавка образует кольцевые стенки 15 и 16 корпуса 2. Для подсоединения устройства к воздушной магистрали имеется штуцер 17, закрепленный на крь1шке 18. Устройство работает следующим образом. Испытываемое изделие 9 с некоторым усилием прижимается к корпусу 2, кольцевые стенки 15 и 16 которого расходятся. После снятия усилИя в полости 13 создается некоторое раэрйжение за счет упругости стенок 15 и 16, стремящихся восстановить прежний объем, и изделие 9 при этом плотно удерживается на корпусе 2. Введение иглы 7 в изделие 9 происходит путем вращения гайки .4, взаимодействующей со штырем 6. Совместно с иглой перемещается мембрана 10, вследствие чего увеличивается объем полости 11 и создается дополнительное разрежение, удерживающее изделие на корпусе. При этом в центральной части корпуса, прилегающей к изделию, возникает противодавление, препятствующее переходу содержимого изделия в корпус. Устройство посредством штуцера 17 подсоединяется к воздухопроводу, и через полую иглу 7 в изделие 9 подается избыточное давление, после чего контролируется ч;рмотичность тары. Формула изобретения . Устройство для испытания изделий на герметичность, содержащее образующие рабочую вакуумируемую полость крышку и корпус, стенка которого выполнена с торцовой канавкой по периметру, отличающееся тем, что, с целью повышения надежности испытания, оно снабжено полой иглой, установленной с возможностью перемещения вдоль продольной оси корпуса, мембраной, размещенной в корпусе и закрепленной в нем по периметру, а центральной частью - на игле, и герме(тизирующ :й перегородкой с отверстием для иглы, закрепленной по периметру на крышке, в которой выполнено отверстие для прохождения иглы, а полость корпуса сообщена с канавкой. 2.Устройства по п. 1, отличающееся тем, что оно снабжено механизмом перемещения иглы, выполненным в виде винтовой пары с самотормозящейся резьбой. 3.Устройство по п. 1, отличающееся тем, что конец иглы выполнен коническим. Источники информации, принятые во внимание при экспертизе: 1. Авторское свидетельство СССР № 308324, кл. G 01 М 3/04, 1969.
