СТАНОК ДЛЯ КОПИРОВАНИЯ С ПНЕВМАТИЧЕСКИМ ПРИВОДОМ Советский патент 1946 года по МПК G03B27/04

Известны копировальные станки с пневматическим приводом и двумя поворотными на 180° рамами со стеклом и резиновым ковриком, установленными цапфами в подшипниках.

Цель изобретения - упрощение устройства.

Для этого в предложенном стенке для копирования с разъемными цапфами половина каждой цапфы установлена на одной раме и жестко скреплена со штоком поршня пневмоцилиндра, а другая половина установлена на другой раме и жестко скреплена с пневмоцилиндром.

Каждая цапфа имеет внутри отверстие для перемещающегося вертикально кольца поршня, причем палец снабжен замком, входящим в вырез в половинках цапфы.

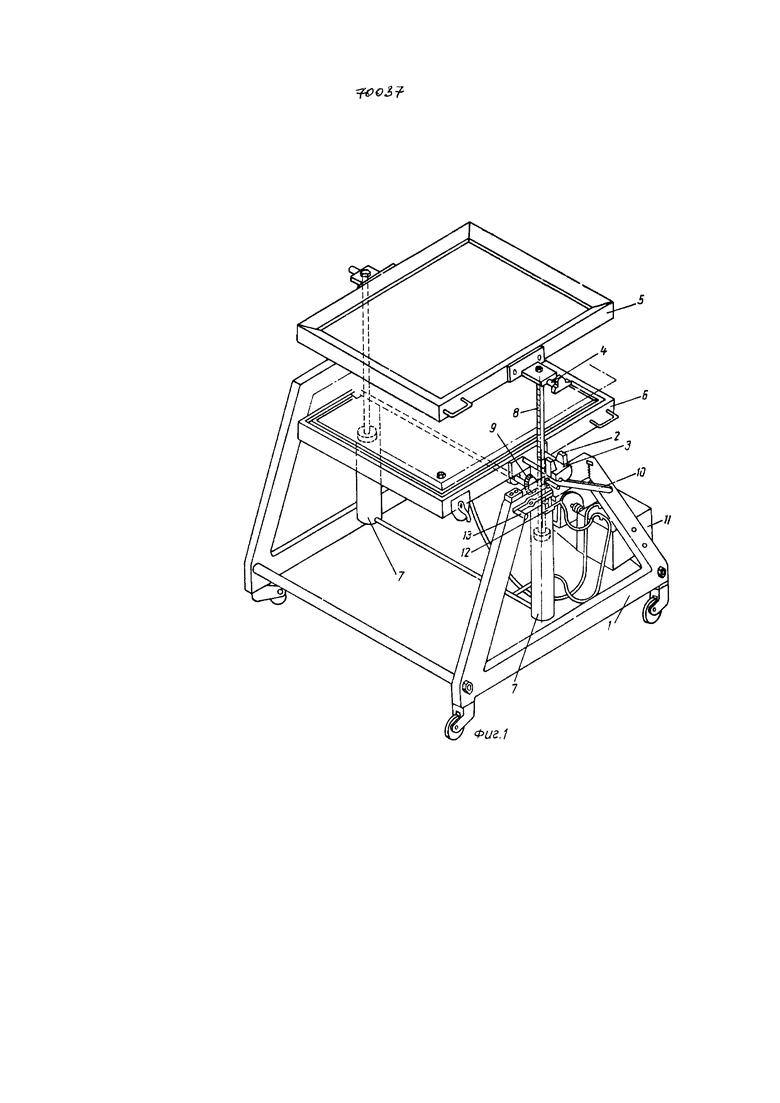

На фиг. 1 показано устройство станка.

На станине 1 установлены подшипники 2, в которых вращаются половинки цапф 3 и 4 копировальных рам 5 и 6.

В раме 5 укреплено стекло, а в раме 6 - резиновый коврик, имеющий по краям ребра жесткости. При копировании на цинковые и алюминиевые пластины рама 5 со стеклом должна находиться наверху, а при копировании на пигментную бумагу - внизу. Одну раму над другой поднимают сжатым воздухом.

К кронштейну рамы 6 прикреплен цилиндр 7, а к кронштейну рамы 5 - шток 8 поршня. Для выравнивания хода оба штока снабжены рейками, с которыми взаимодействуют закрепленные на общей оси шестерни 9. При сомкнутых половинках 3 и 4 цапфы свободно вращаются в подшипниках 2.

Для фиксирования рам подпружиненным фиксатором 10 снаружи каждой цапфы прикреплены половинки фланцев с выемками. Фиксатор 10 входит в вырезы фланца цапфы и фиксирует горизонтальное и вертикальное положение рам. Насос 11 создает вакуум между резиновым ковриком и стеклом, благодаря чему при экспонировании негативы и пластины плотно прижимаются к стеклу. Возможен подъем рамы со стеклом или рамы с резиновым ковриком в зависимости от того, какая рама находится сверху, причем только в том случае, когда рамы находятся в горизонтальном положении и фиксатор 10 входит в одну из более глубоких выемок. Клапан 12 для сжатого воздуха при этом закрыт. При всяком другом положении фиксатора 10 клапан 12 открыт и подъем рамы невозможен. Для опускания рамы служит открывающая клапан 12 ручка 13.

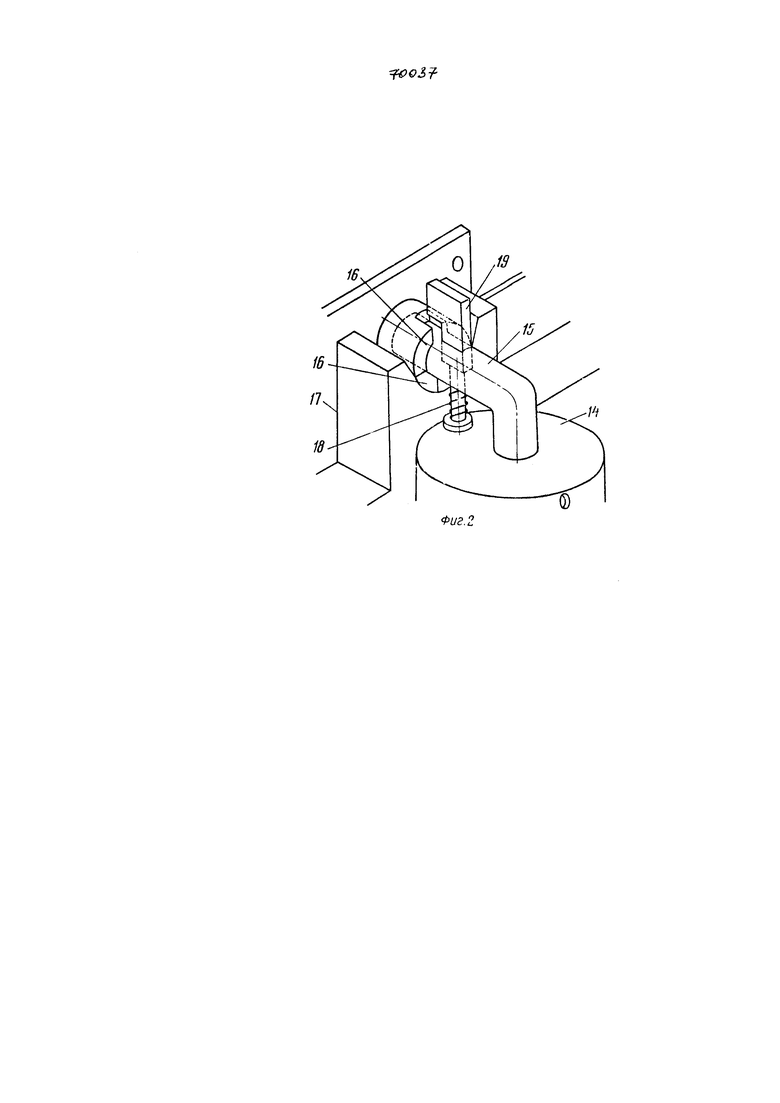

На фиг. 2 показан узел крепления половинок цапф к пневмоцилиндру и к штоку поршня пневмоцилиндра.

Цилиндр 14 укреплен неподвижно, а шток 15 поршня оканчивается пальцем, входящим внутрь отверстия составной цапфы 16, которая в сомкнутом состоянии свободно вращается в подшипнике 17. Шток 15 поднимает раму, размещенную сверху. Чтобы при подъеме рама не могла соскочить со штока, на нем укреплен подпружиненный пружиной 18 замок 19, входящий в вырез половички цапфы 16. При сомкнутых рамах замок приподнят над цапфой, а при подъеме верхней рамы он входит в вырез цапфы.

1. Станок для копирования с пневматическим приводом, содержащий две поворотные на 180° рамы со стеклом и резиновым ковриком, установленные цапфами в подшипниках, отличающийся тем, что, с целью упрощения устройства, цапфы выполнены разрезными по диаметральной плоскости, причем одна половина каждой цапфы установлена на одной из рам и жестко соединена с пневмоцилиндром, а другая половина установлена на другой раме и жестко соединена со штоком поршня пневмоцилиндра.

2. Станок по п. 1, отличающийся тем, что, с целью повешения надежности устройства, каждая цапфа снабжена внутри вертикальным отверстием для перемещения пальца поршня неподвижного пневмоцилиндра, причем палец, снабженный подпружиненным замком, взаимодействует с вырезом в половинках цапфы.
