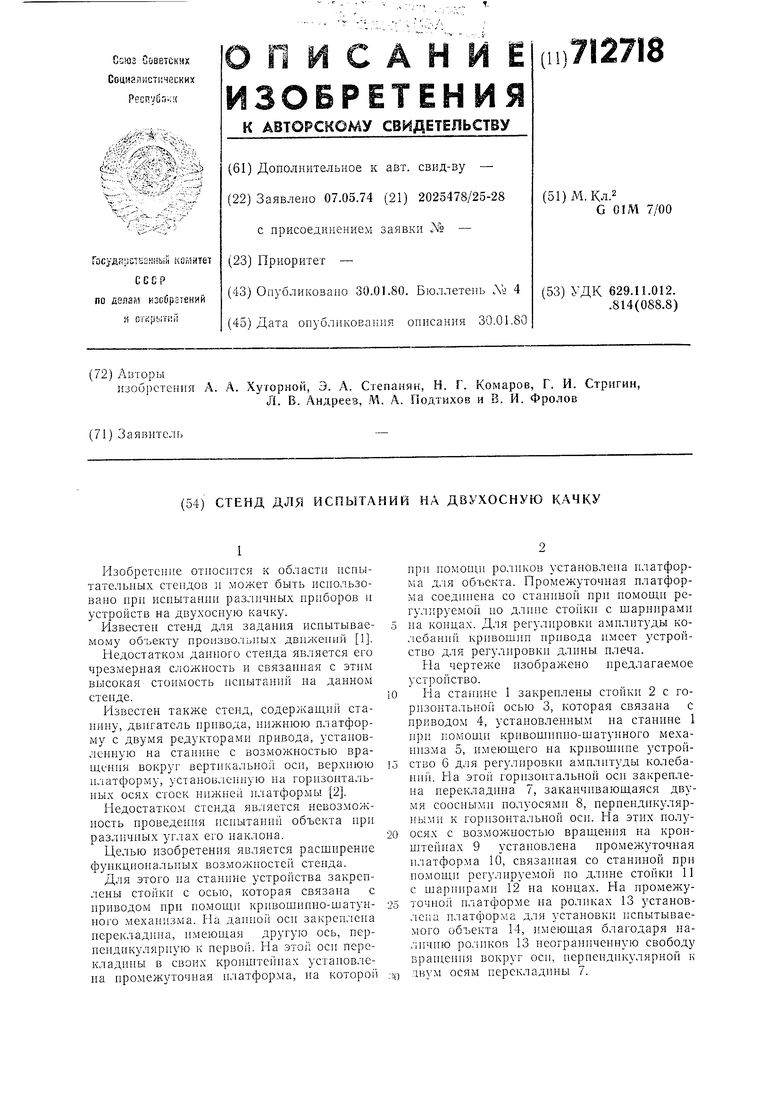

Стенд для испытания на двухосную качку Советский патент 1980 года по МПК G01M7/00

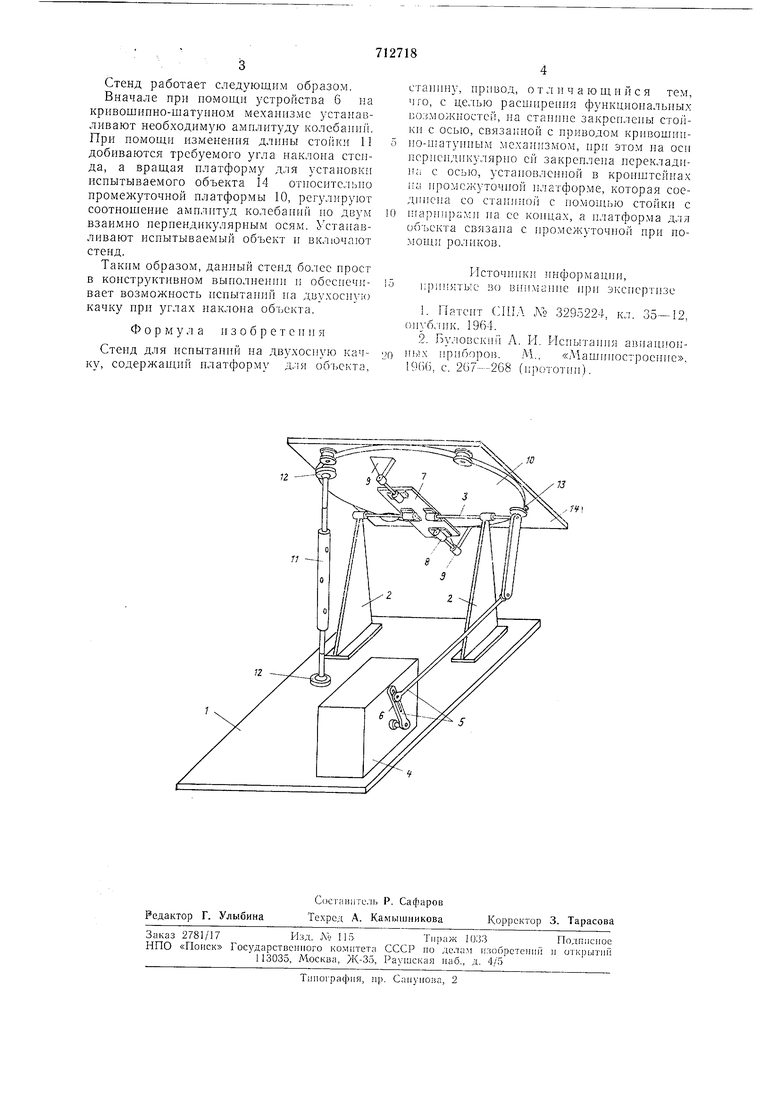

Стенд работает следующим образом.

Вначале при помощи устройства 6 на кривошипно-шатунном механизме устанавливают необходимую амнлитуду колебании. При И01мощи изменения длины стойки 11 добиваются требуемого угла наклоиа стенда, а вращая платформу для установки испытываемого объекта 14 относительно промежуточной нлатформы 10, регулируют еоотнощение амплитуд колебаний но двум взаимно нернендикулярным оеям. Устанавливают исиытываемый объект и включают стенд.

Таким образом, данный степд более прост в конструктивном выполнении н обссиечивает возможность испытан1н 1 на двухосную качку при углах наклона обьекта.

Формула н 3 о б р е т е н п я

Степд для исныта1П1Й на двухосную качку, содержании платформу для объекта,

станину, привод, отличающийся тем, ч го, с целью расшнреиия функциоиальиых возможностей, на станине закреплены стойкн с осью, связанной с приводом крнвошггино-и;атунным механизмом, при этом на осн псриен,1нкулярпо ей закреплена перекладпиа с осью, установленной в крогпптейггах iii промежуточной платформе, которая соединена со станиной с помощью стойки с

нгарипрами иа ее копнах, а платформа для обьекта связана с промежуточной при ноMOHUI роликов.

Иеточники информании, принятые so впимаппе прп экспертизе

1.Патент США К« 3295224, кл. 35--12, ().1нк. 1964.

2.Буловский Л. И. Исиьггаиия авпаиг.юн1П)Кч приборов. М, «Машииостроепгге,

19BG, с. 267-268 (нрототпп).

/
