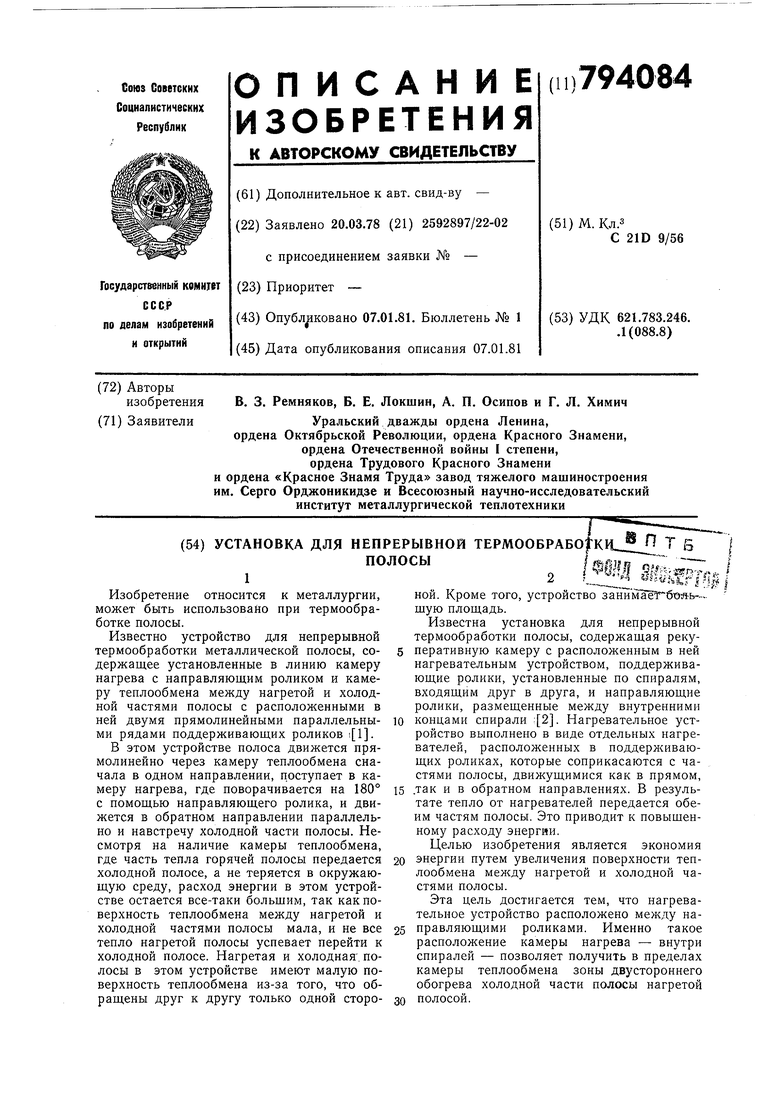

Установка для непрерывной термо-ОбРАбОТКи пОлОСы Советский патент 1981 года по МПК C21D9/56

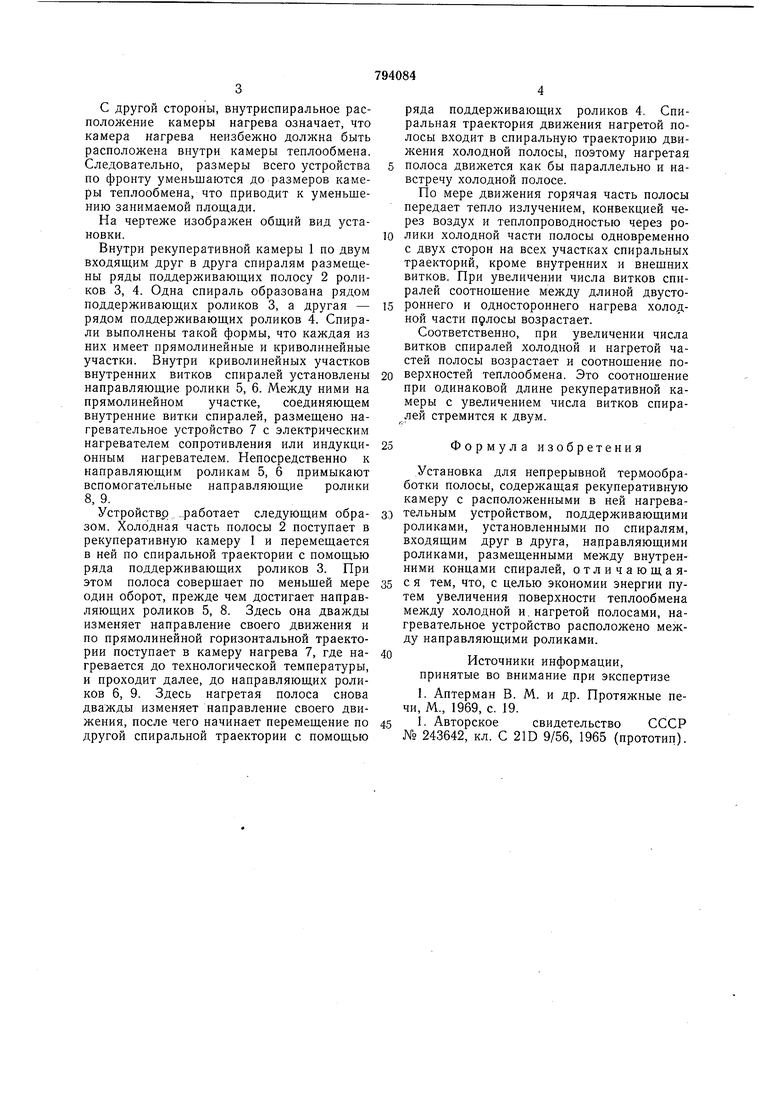

С другой стороны, внутриспиральное распололсение камеры нагрева означает, что камера нагрева неизбежно должна быть расноложена внутри камеры теплообмена. Следовательно, размеры всего устройства по фронту уменьшаются до размеров камеры теплообмена, что приводит к уменьшению занимаемой плош,ади.

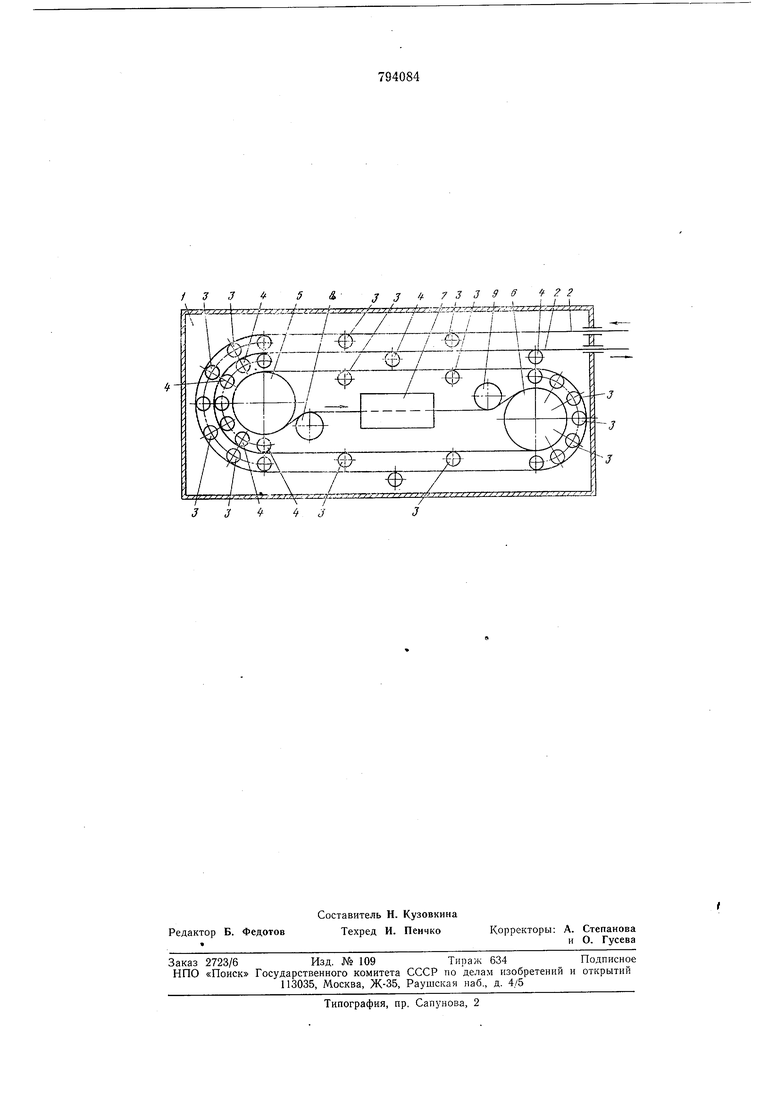

На чертеже изображен общий вид установки.

Внутри рекуперативной камеры 1 по двум входящим друг в друга спиралям размещены ряды поддерживающих полосу 2 роликов 3, 4. Одна спираль образована рядом поддерживающих роликов 3, а другая - рядом поддерживающих роликов 4. Спирали выполнены такой формы, что каждая из них имеет прямолинейные и криволинейные участки. Внутри криволинейных участков внутренних витков спиралей установлены направляющие ролики 5, 6. Между ними на прямолинейном участке, соединяющем внутренние витки спиралей, размещено нагревательное устройство 7 с электрическим нагревателем сопротивления или индукционным нагревателем. Непосредственно к направляющим роликам 5, 6 примыкают вспомогательные направляющие ролики 8,9.

Устройствр .работает следующим образом. Холодная часть полосы 2 поступает в рекуперативную камеру 1 и перемещается в ней по спиральной траектории с помощью ряда поддерживающих роликов 3. При этом полоса совершает по меньшей мере один оборот, прежде чем достигает направляющих роликов 5, 8. Здесь она дважды изменяет направление своего движения и по прямолинейной горизонтальной траектории поступает в камеру нагрева 7, где нагревается до технологической температуры, и проходит далее, до направляющих роликов 6, 9. Здесь нагретая полоса снова дважды изменяет направление своего движения, после чего начинает перемещение по другой спиральной траектории с помощью

ряда поддерживающих роликов 4. Спиральная траектория движения нагретой полосы входит в спиральную траекторию движения холодной полосы, поэтому нагретая полоса движется как бы параллельно и навстречу холодной полосе.

По мере движения горячая часть полосы передает тепло излучением, конвекцией через воздух и теплопроводностью через ролики холодной части полосы одновременно с двух сторон на всех участках спиральных траекторий, кроме внутренних и внешних витков. При увеличении числа витков спиралей соотношение между длиной двустороннего и одностороннего нагрева холодной части пфлосы возрастает.

Соответственно, при увеличении числа витков спиралей холодной и нагретой частей полосы возрастает и соотношение поверхностей теплообмена. Это соотношение при одинаковой длине рекуперативной камеры с увеличением числа витков спиралей стремится к двум.

Формула изобретения

Установка для непрерывной термообработки полосы, содержащая рекуперативную камеру с расположенными в ней нагревательным устройством, поддерживающими роликами, установленными по спиралям, входящим друг в друга, направляющими роликами, размещенными между внутренними концами спиралей, отличающаяс я тем, что, с целью экономии энергии путем увеличения поверхности теплообмена между холодной и.нагретой полосами, нагревательное устройство расположено между направляющими роликами.

Источники информации,

принятые во внимание при экспертизе

1. Аптерман В. М. и др. Протяжные печи, М., 1969, с. 19.

1- Авторское свидетельство СССР № 243642, кл. С 21D 9/56, 1965 (прототип).
