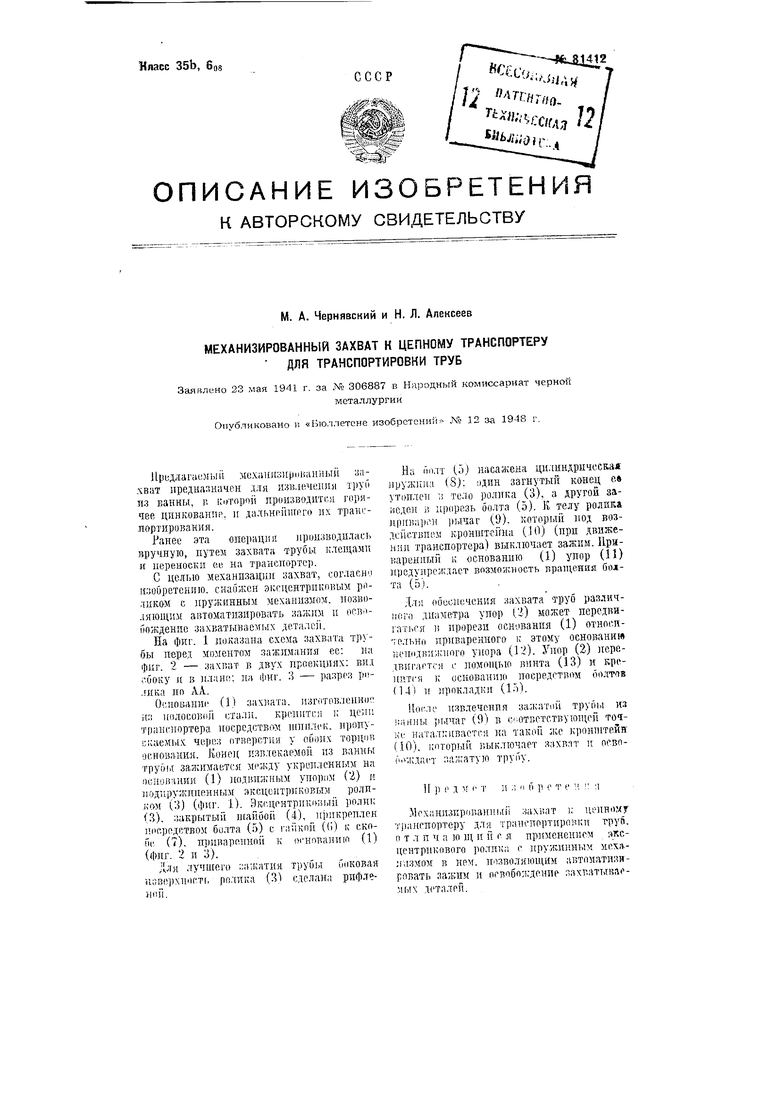

Механизированный захват к цепному транспортеру для транспортировки труб Советский патент 1949 года по МПК B66C1/56 B65G65/02

llpi;A.;iar;u;Mi iii мох1ИИ вир1)иа1Гный захват предназначен лля изндеченля труй из ванны, F. iMTOpoii производци.я горячее цинкованпг 1Г дальнсиигрго их транглортированил.

Ранее эта операция лринзводилась вручную, путем захвата трубы клещами и переноски ее на транспортер.

С целью механизации захват, согласно изобретению, снабжен эксцентриковым рл. с пружинным механизмом, позво.1яющим автоматизировать зажим и освЬ Пождение захватываемых детален.

На фиг. 1 показана схема захватка трубы перед моментом зажлмания ее: па флг. 2 - захват в двух проекциях: вид боку н в пл. лп фиг. 3 - разрез ри.гика но AxV.

Ослшваиис (1) захвата, изготовлонно из нолоеовой стали, крепится к цепи траислортера посредством н нлле1-;. нропук|;аемых через отверстия у обоих торцов основания. Конец извлекаемой из ванны труб,( зажимается между укренлепным на основании () подвижным унорим (2) и лодиру:кнпенлг,1М эксцентриковым ролнком (3) (фиг. 1). Эк(центрик1увьтй ролик (3). закрытый H au6oii (4), ирлкреплен посредством болта (5) с галкой ((1) i; скобе (7), нрлваренпой к (и-новалию (1) (фнг. 2 и 3).

,лЛя лучшего :;а:катия трубы боковая Ги;в()хиостг, ролика (З сделана рифл noil.

На болт (.о) насажена ци.чиндрическая лрулсила (8): одпн загнутый конец е ут{)нлел в тело ролика (3), а другой заведе) 1 прорезь болта (5). К телу ролика лри)а1)ел рьтчаг (9). который лод воздействием кронштейна (-10) (нрн движении транспортера) выключает зажим. Приваренный к основанию (1) унор (И) предупре;т;д,1ет возмож.ность вращения бодта (5).

Для обеспечения захвата труб различного диаметра упор (i может передвигаться 1 прорези основания (1) относительно прнварешюго к этоку основании пеподнижлюго улора (12). Упор (2) передвигается с ломонп ю винта (13) и крепится к осповапию посредством болтав (14) н )грокладкн (lo).

После извлечения зажатой трубы из :аялы 1)ычаг (9) в с--ответствующсй точке латал::ивается на такой лее крошнтейн (10). который выключает захват и осво(U.tacT залмтую трубу.

Ир е д м е т ;i ;; б р е т е

л

Мсх;.низкрованлы1 1 захват к иенно.(у транспортеру для транспортировки груй. о т л п ч а ю HI, и и с я нрпмепеиием эпсцентрнкового ролика с пружпнпым мехалазмом в нем. позволяющим автоматизировать за;ким и освоболгденпе захватывавмь х деталей.
