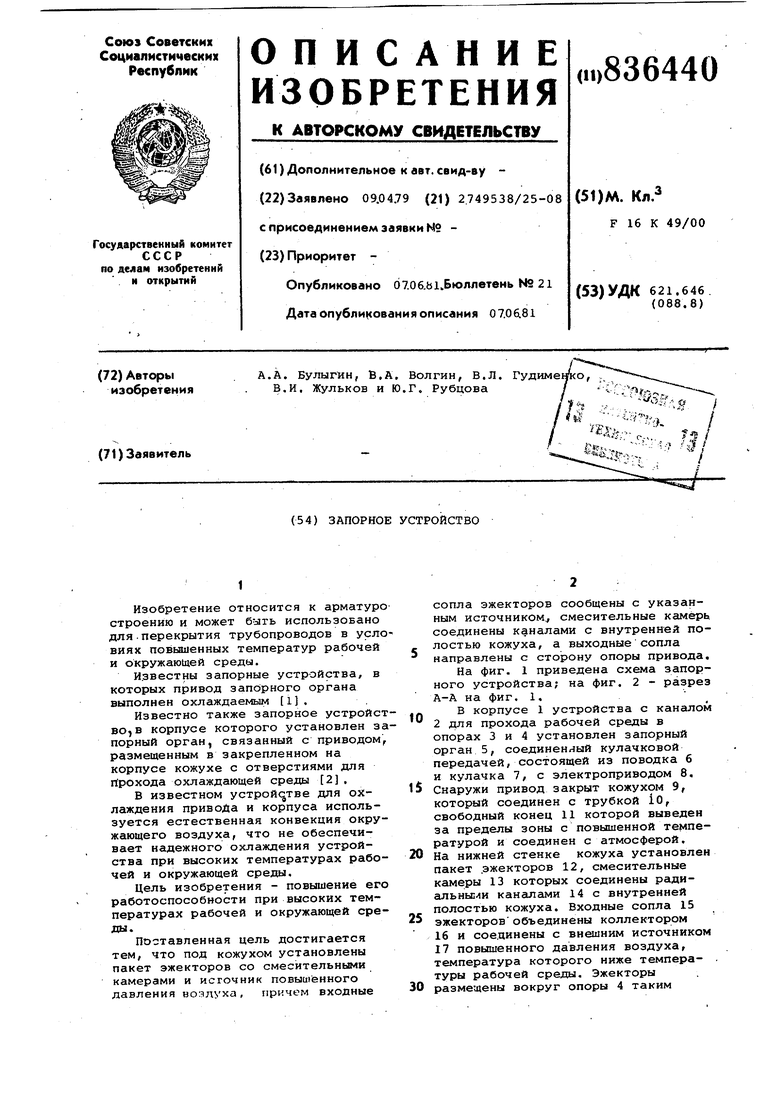

Запорное устройство Советский патент 1981 года по МПК F16K49/00

1

Изобретение относится к арматуро строению и может быть использовано для-перекрытия трубопроводов в условиях повышенных температур рабочей и окружающей среды.

Известны запорные устройства, в которых привод запсзрного органа выполнен охлаждаемьлм 1.

Известно также запорное устройство в корпусе которого установлен запорный орган, связанный с приводом, размещенным в закрепленном на корпусе кожухе с отверстиями для Лрохода охлаждающей среды 2.

В известном устройс тве для охлаждения привода и корпуса используется естественная конвекция окружающего воздуха, что не обеспечивает надежного охлаждения устройства при высоких температурах рабочей и окружающей среды.

Цель изобретения - повышение его работоспособности при высоких температурах рабочей и окружающей среды..

Поставленная цель достигается тем, что под кожухом установлены пакет эжекторов со смесительными камерами и источник повышенного давления воалуха, причем входные

сопла эжекторов сообщены с указанным источником смесительные камёрь соединены каналами с внутренней полостью кожуха, а выходные сопла направлены с сторону опоры привода.

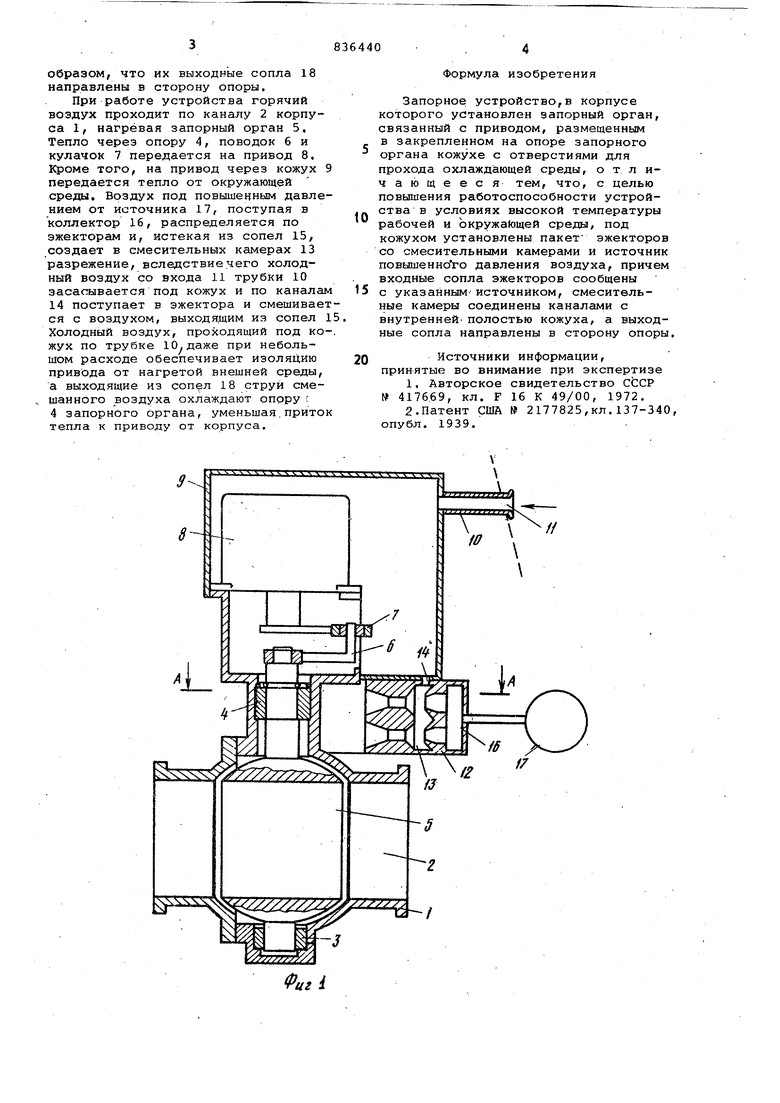

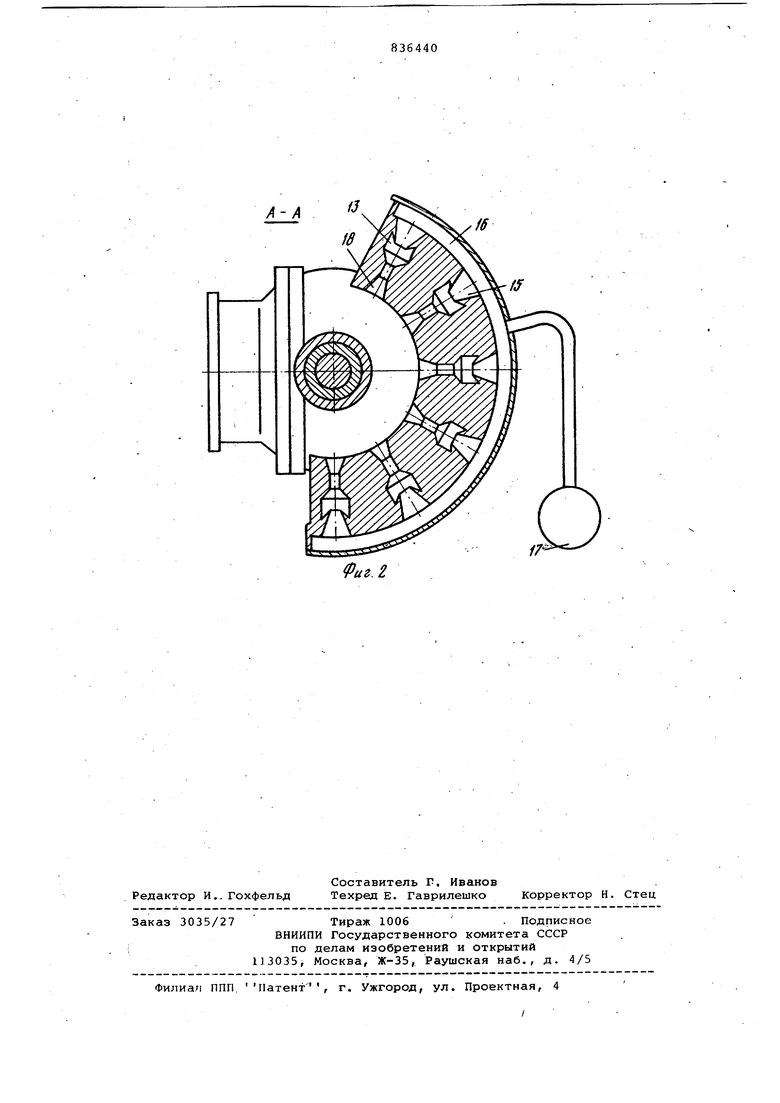

На фиг. 1 приведена схема запорного устройства; на фиг. 2 - разрез А-А на фиг. 1.

В корпусе 1 устройства с каналом

0 2 для прохода рабочей среды в опорах 3 и 4 установлен запорный орган 5, соединенный кулачковой передачей, состоящей из поводка 6 и кулачка 7, с электроприводом 8. 5 Снаружи привод закрыт кожухом 9, который соединен с трубкой 10, свободный конец 11 которой выведен за пределы зоны с повышенной температурой и соединен с атмосферой.

0 На нижней стенке кожуха установлен пакет .эжекторов 12, смесительные камеры 13 которых соединены радиальньсии каналами 14 с внутренней полостью кожуха. Входные сопла 15

5 эжекторовобъединены коллектором

16и соединены с внешним источником

17повышенного давления воздуха, температура которого ниже темпера- . туры рабочей среды. Эжекторы

0 размещены вокруг опоры 4 таким

образом, что их выходные сопла 18 направлены в сторону опоры.

При работе устройства горячий воздух проходит по каналу 2 корпуса 1, нагревая запорный орган 5, Тепло через опору 4, поводок 6 и кулачок 7 передается на привод 8. Кроме того, на привод через кожух 9 передается тепло от окружающей среды. Воздух под повышенным давлением от источника 17, поступая в коллектор 16, распределяется по эжекторам и, истекая из сопел 15, создает в смесительных камерах 13 разрежение, вследствие.чего холодный воздух со входа 11 трубки 10 засасывается под кожух и по каналам 14 поступает в эжектора и смешивается с воздухом, выходящим из сопел 1 Холодный воздух, проходящий под кожух по трубке при небольшом расходе обеспечивает изоляцию привода от нагретой внешней среды, а выходящие из сопел 18 струй смешанного воздуха охлаждают опору ( 4 запорного органа, уменьшая.приток тепла к приводу от корпуса.

Формула изобретения

Запорное устройство,в корпусе которого установлен запорный орган, связанный с приводом, размещенным в закрепленном на опоре запорного органа кожухе с отверстиями для прохода охлаждающей среды, о т л ичак)щееся тем, что, с целью повышения работоспособности устройства в условиях высокой температуры рабочей и Ькружа1ощей среды, под кожухом установлены пакет эжекторов со смесительными камерами и источник повышенного давления воздуха, причем входные сопла эжекторов сообщены с указаннымисточником, смесительные камеры соединены каналами с внутренней- полостью кожуха, а выходные сопла направлены в сторону опоры

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 4176.69, кл. F 16 К 49/00, 1972.

2.Патент США 2177825,кл.137-340 опубл. 1939,

с

-2

f6

Фиг. 2
