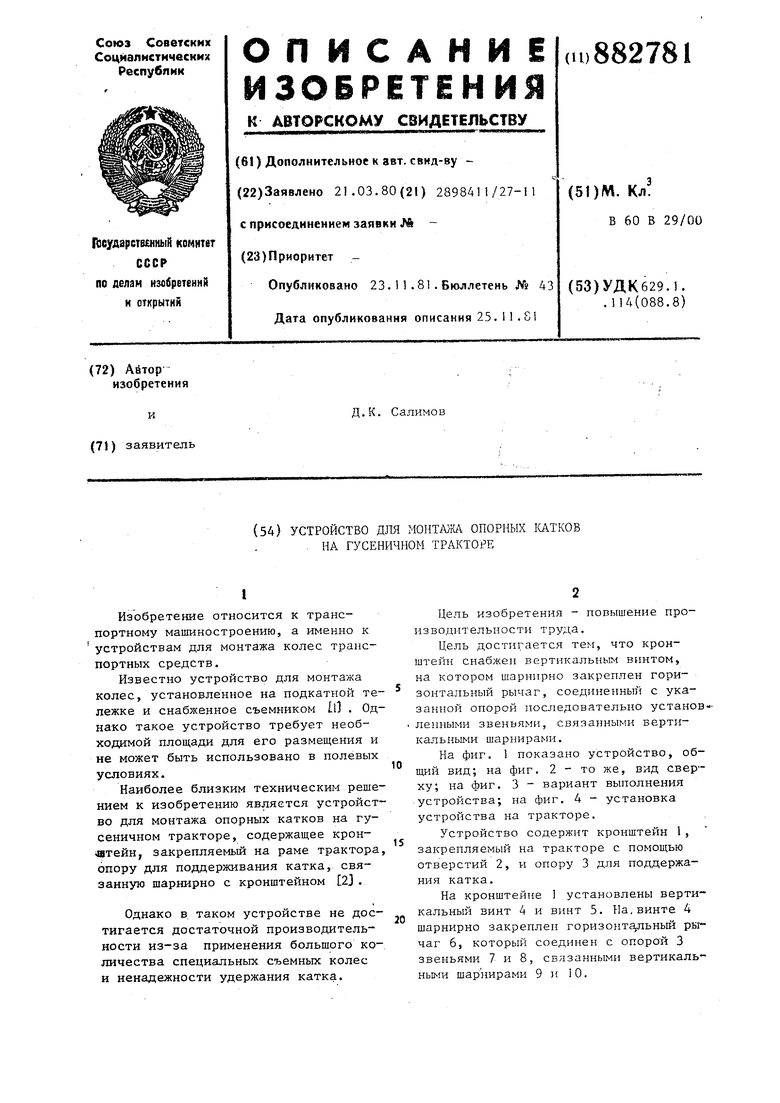

(54) УСТРОЙСТВО ДЛЯ МОНТАЖА ОПОРНЫХ КАТКОВ -НА ГУСЕНИЧНОМ ТРАКТОРЕ
| название | год | авторы | номер документа |
|---|---|---|---|
| ПОДВЕСКА ОПОРНЫХ КАТКОВ ГУСЕНИЧНОЙ МАШИНЫ | 1996 |
|
RU2144879C1 |
| Стенд для испытания гусеничного движителя | 1990 |
|
SU1755091A1 |
| ХОДОВАЯ СИСТЕМА ГУСЕНИЧНОГО ТРАКТОРА С ИЗМЕНЯЕМЫМ КЛИРЕНСОМ | 1991 |
|
RU2025376C1 |
| Транспортное средство с гусеничным движителем | 1990 |
|
SU1729890A1 |
| МАРКЕР | 2007 |
|
RU2331177C1 |
| Тележка гусеничная сменная для трактора | 2017 |
|
RU2658505C1 |
| ПОДВЕСКА НАТЯЖНОГО КОЛЕСА ГУСЕНИЧНОГО ТРАКТОРА | 1995 |
|
RU2144880C1 |
| Колесно-гусеничный движитель транспортного средства | 1982 |
|
SU1081057A1 |
| КУЛЬТИВАТОР | 1998 |
|
RU2141182C1 |
| КРЕПЛЕНИЕ МОДУЛЯ НА АВТОМОБИЛЬ И УНИВЕРСАЛЬНЫЙ ГУСЕНИЧНЫЙ МОДУЛЬ С ЭТИМ КРЕПЛЕНИЕМ | 2017 |
|
RU2652483C1 |

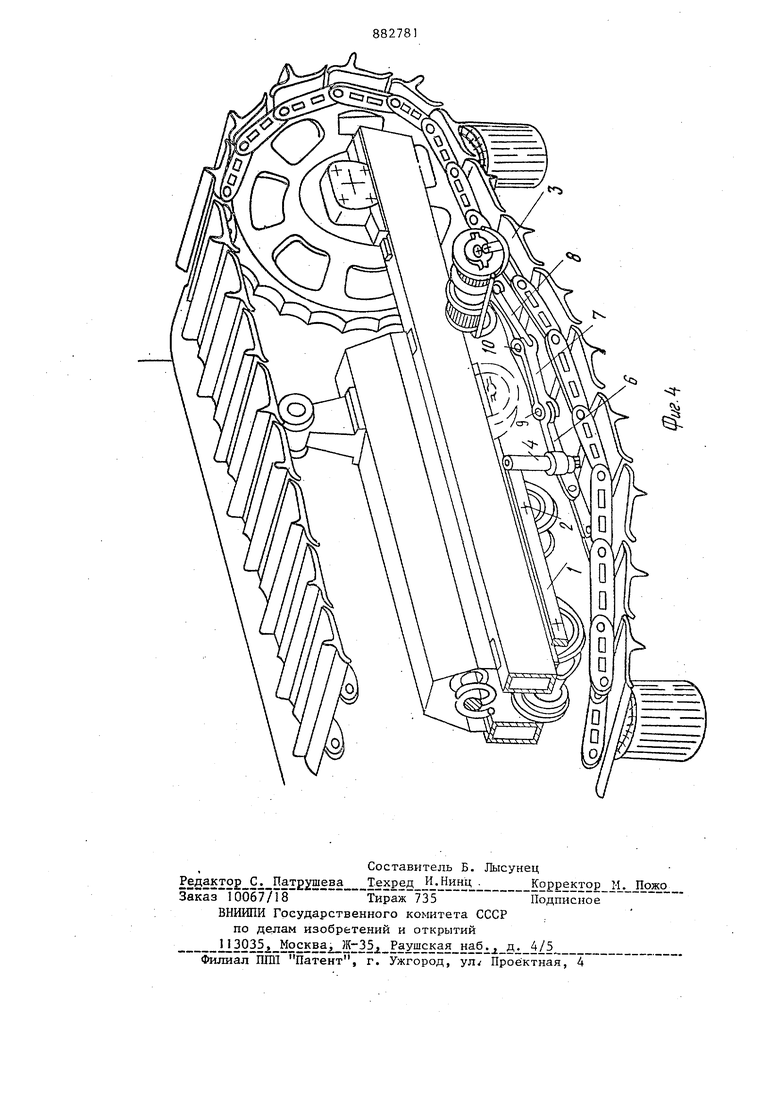

Изобретение относится к транспортному машиностроению, а именно к устройствам для монтажа колес транспортных средств. Известно устройство для монтажа колес, установленное на подкатной те лежке и снабженное съемником III . Од нако такое устройство требует необходимой площади для его размещения и не может быть использовано в полевых условиях. Наиболее близким техническим решением к изобретению является устройство для монтажа опорных катков на гусеничном тракторе, содержащее кронадтейн, закрепляемый на раме трактора опору для поддерживания катка, связанную шарнирно с кронштейном 2. Однако в. таком устройстве не достигается достаточной производительности из-за применения большого количества специальных съемных колес и ненадежности удержания катка. Цель изобретения - повышение производительности труда. Цель достигается тем, что кронштейн снабжен вертикальным винтом, на котором шарнирно закреплен гори- зонтальный рычаг, соединенный с указанной опорой последовательно установ« ленными звеньями, связанными вертикальными шарнирами. На фиг. 1 показано устройство, обший вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - вариант выполнения устройства; на фиг. 4 - установка устройства на тракторе. Устройство содержит кронштейн 1, закрепляемый на тракторе с помощью отверстий 2, и опору 3 для поддержания катка. На кронштейне 1 установлены вертикальный винт 4 и винт 5. На,винте 4 шарнирно закреплен горизонта пьный рнгчаг 6, который соединен с опорой 3 звеньями 7 и 8, связанными вертикальными шарнирами 9 и 10.

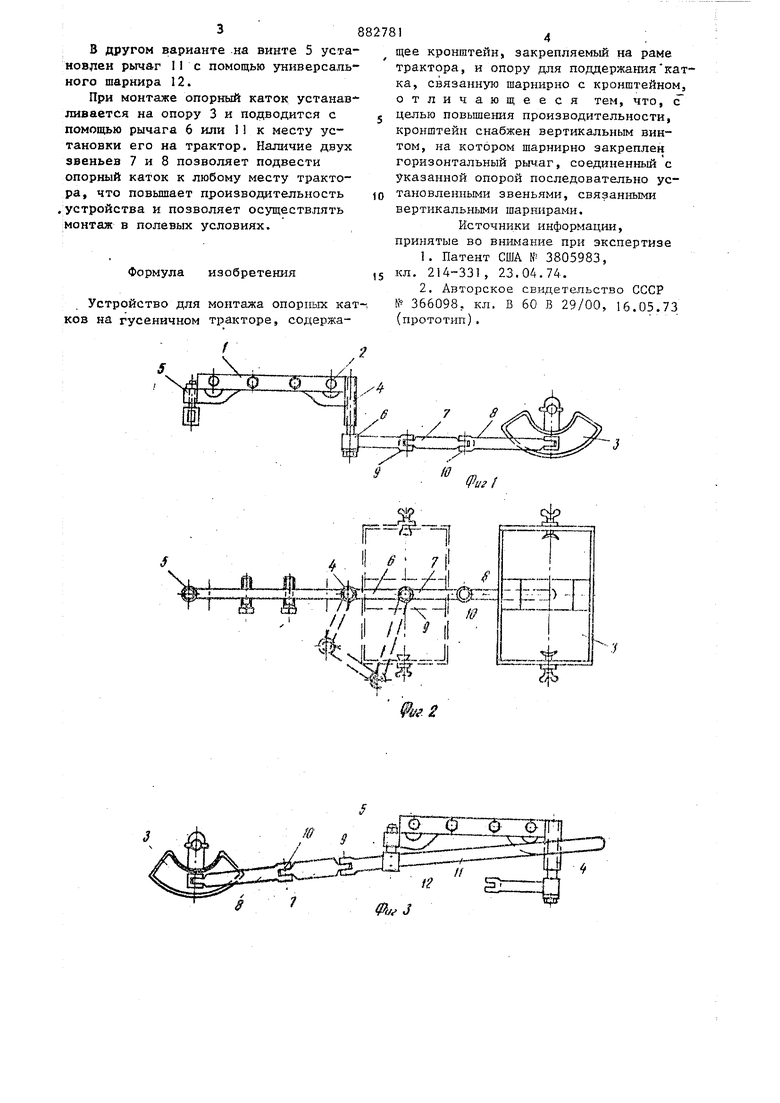

В другом варианте на винте 5 установлен рычаг П с помощью универсального шарнира 12.
При монтаже опорный каток устанавливается на опору 3 и подводится с j помощью рычага 6 или 11 к месту установки его на трактор. Наличие двух звеньев 7 и 8 позволяет подвести опорный каток к любому месту трактора, что повьппает производительность ю устройства и позволяет осуществлять монтаж в полевых условиях.
Формула изобретения 5
Устройство для монтажа опорных кат-i ков на гусеничном тракторе, содержащее кронштейн, закрепляемый на раме трактора, и опору для поддержаниякатка, связанизто шарнирно с кронштейном, отличающееся тем, что, с целью повьшения производительности, кронштейн снабжен вертикальным винтом, на котором шарнирно закреплен горизонтальный рычаг, соединенный с указанной опорой последовательно установленными звеньями, связанными вертикальными шарн11рами.
Источники информации, принятые во внимание при экспертизе
№ 366098, кл. В 60 В 29/00, 16.05.73. (прототип)
