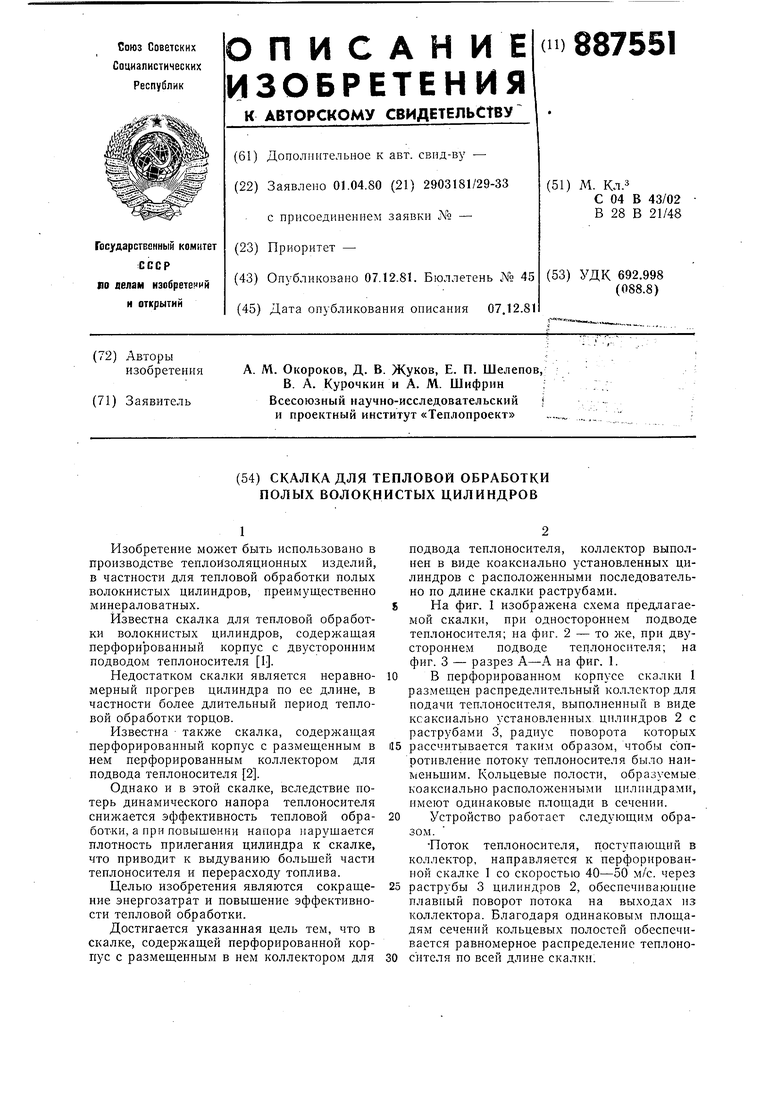

Скалка для тепловой обработки полых волокнистых цилиндров Советский патент 1981 года по МПК C04B43/02 B28B21/48

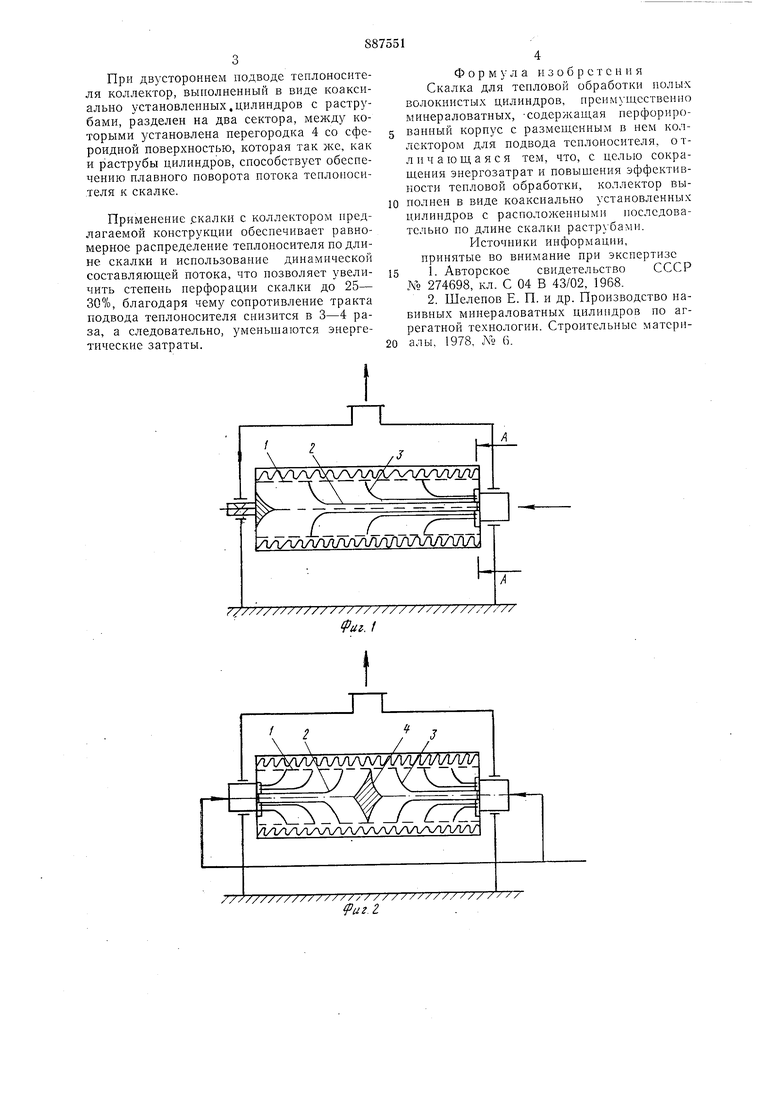

При двустороннем подводе теплоносителя коллектор, выполненный в виде коаксиально устаноБлеиных.цилиндров с раструбами, разделен на два сектора, меледу которыми установлена перегородка 4 со сфероидной поверхностью, которая так же, как и раструбы цилиндров, способствует обеспечению плавного поворота потока теплоносителя к скалке.

Применение .скалки с коллектором предлагаемой конструкции обеспечивает равномерное распределение теплоносителя по длине скалки и использование динамической составляющей потока, что позволяет увеличить степень перфорации скалки до 25- 30%, благодаря чему сопротивление тракта подвода теплоносителя снизится в 3-4 раза, а следовательно, уменьшаются энергетические затраты.

Формула изобретения Скалка для тепловой обработки полых волокнистых цилиндров, преим}щественно минераловатных, -содержащая нерфорированный корпус с размещенным в нем коллектором для подвода теплоносителя, отличающаяся тем, что, с целью сокращения энергозатрат и повыщения эффективности тепловой обработки, коллектор выполпен в виде коаксиально установленных цилиндров с расположенными последовательно по длине скалки раструбами.

Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР М 274698, кл. С 04 В 43/02, 1968.

2. Шелепов Е. П. и др. Производство павивных мипераловатных цилн 1дров по агрегатной технологии. Строительные материалы, 1978, Л 6.

{

//////////.

fui. 1
