(S) МАЯТНИКОВЫЙ АКСЕЛЕРОМЕТР
название | год | авторы | номер документа |
---|---|---|---|
Акселерометр | 1978 |
|
SU748300A1 |
Акселерометр | 1980 |
|
SU980008A1 |
Акселерометр | 1980 |
|
SU901915A1 |
Компенсационный маятниковый акселерометр | 1985 |
|
SU1286902A1 |
Акселерометр | 1975 |
|
SU535513A1 |
КОМПЕНСАЦИОННЫЙ МАЯТНИКОВЫЙ АКСЕЛЕРОМЕТР | 2005 |
|
RU2291450C1 |
КООРДИНАТНО-ИЗМЕРИТЕЛЬНАЯ МАШИНА | 1990 |
|
RU2068984C1 |
Способ контроля толщины металлизации кварцевого чувствительного элемента маятникового компенсационного акселерометра | 1989 |
|
SU1783447A1 |
Акселерометр | 1983 |
|
SU1107063A1 |
Компенсационный маятниковый акселерометр | 1982 |
|
SU1027627A1 |
1

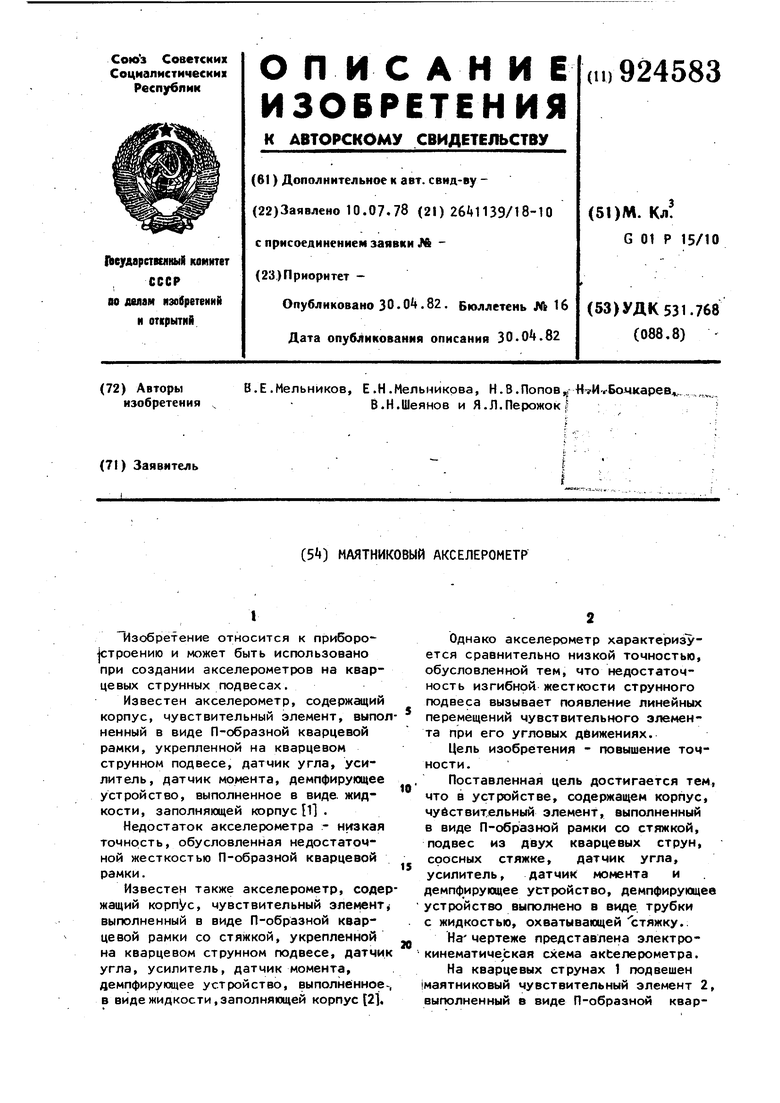

Изобретение относится к приБоро строению и может быть использовано при создании акселерометров на кварцевых струнных подвесах.
Известен акселерометр, содержащий корпус, чувствительный элемент, выполненный в виде П-образной кварцевой рамки, укрепленной на кварцевом струнном подвесе, датчик угла, усилитель, датчик момента, демпфирующее устройство, выполненное в виде, жидкости, заполняющей корпус I .
Недостаток акселерометра - низкая точность, обусловленная недостаточной жесткостью П-образной кварцевой рамки.
Известен также акселерометр, содержащий корпус, чувствительный элемент выполненный в виде П-образной кварцевой рамки со стяжкой, укрепленной на кварцевом струнном подвесе, датчик угла, усилитель, датчик момента, демпфирующее устройство, выполненное-, в виде жидкости, заполняющей корпус 2.
Однако акселерометр характеризуется сравнительно низкой точностью, обусловленной тем, что недостаточность изгибной жесткости струнного подвеса вызывает появление линейных перемещений чувствительного элемента при его угловых движениях.
Цель изобретения - повышение точности.
Поставленная цель достигается тем,
10 что в устройстве, содержащем корпус, чувствительный элемент, выполненный в виде П-образной рамки со стяжкой, подвес из двух кварцевых струн, соосных стяжке, датчик угла,
15 усилитель, датчик момента и демпфирующее устройство, демпфирующее устройство выполнено в виде трубки с жидкостью, охватывающей стяжку.

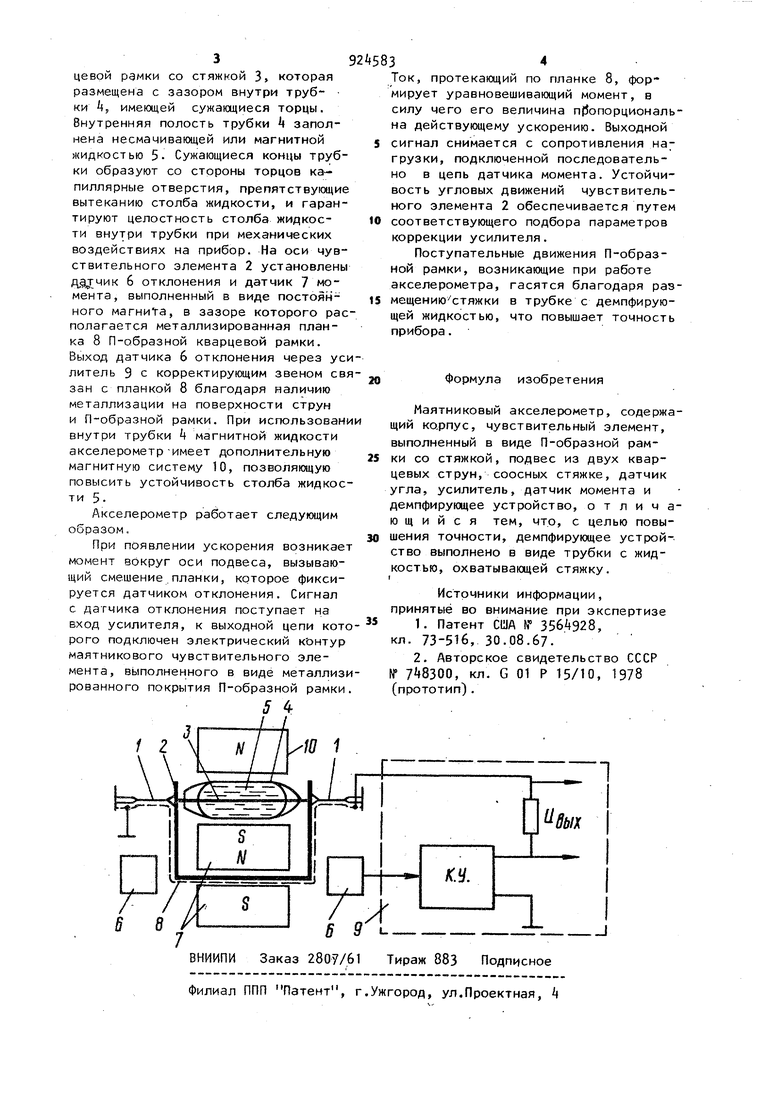

На чертеже представлена электроXкинематиче ская схема акЬелерометра.
На кварцевых струнах 1 подвешен 1маятниковый чувствительный элемент 2, выполненный в виде П-образной квар
Авторы
Даты
1982-04-30—Публикация
1978-07-10—Подача
