Устройство для определения жесткости пружин Советский патент 1982 года по МПК G01N3/08

(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ЖЕСТКОСТИ ПРУЖИТ-1

.1. :

. Изобретение относится к иаштатепь ной техввке, а именно к устройствам : для сшредепевня жесткосга пружин.

Известно устройство для опредепвегая Жёсткости пружин, содержащее нагружаю-L вши мезсаннзм выполненный в виде корпуса, внзггри которого размешен приводи ной по1яиень, шток которого взаимодействует с испытуемой пружиной, упруго связанный с поршнем ппавакядий упор и силсасзмеритепьный механизм, выполненный в виде системы рычагов и коромыа1&

Недостаток устройства - сложность конструкции.и

На1 более близким к изобретению по 1€ааппеской сущности в достигаемому результату Я1вляется устройство для определения жесткости пружин, содеркашее корпус в виде стакана, размешенные 20 в нем плавакяоую опору, установленный на ней стержень и охватываюшую eixi эталонную пружину, опорный элемент дпя испытуемой пружины, устанавливаемой последовательно с эталонной пру жнной с возможностью взат модействня -6 ней, упор и измеоитепькую систему.Упор настраивается на конечный размер нотьггуемой пружины н взаимодействует с плавающей опорой. При этом отключается привод перемешения стакана, ко- по инерции продолжает сжимать эталонную пружину .

Недостаток устройства - невысокая точность определения жесткости пружин, о словленная необходимостью учитывать поправку на смешение плавакиней опоры при испытании серии пружин.

Цель изобретения - повышение точности определения.

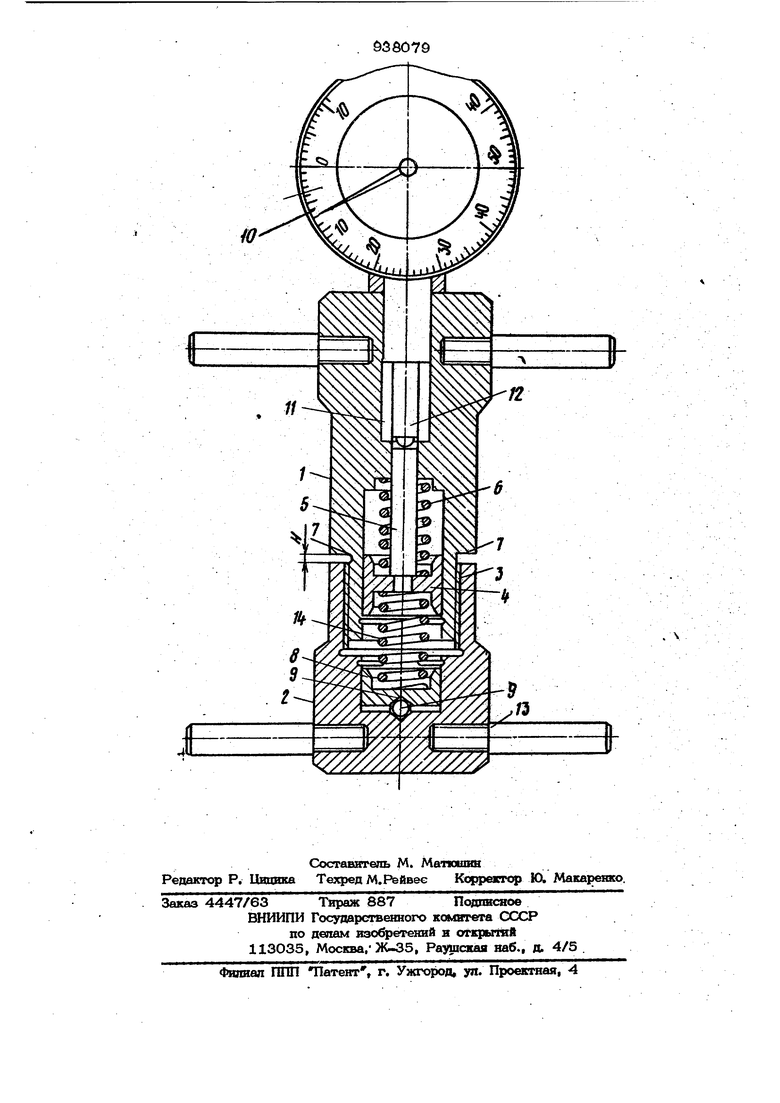

Указанная цель достигается тем, что в устройстве дпя определеаня жесткости пружин, содержащем корпус в виде стакана, размешенные в нем плавакоцую опору, установленный йа ней стержень и охватывающую етю эталоннзгю пружину, опорный элемент для испытуемой пружины, устанавливаемой последовательно 3 б с эталонной пружиной с возможностью взаимодействия с ней, упор и измерительную систему, упор выполнен на вншшей поверхности первого стакана, а устройство вторым стаканом в котором размешен опорный элемент, выпопн шыЙ в вхзде втулки, шарнирно связанной с днгацем второго стакана, открытый которого обращен к открытому Tojsiy первого стакана, связанным с последнюю с пок109щ ю резьбы с возможностью взатшодействия с упором На чертеже изображено предлагаемое устройство. Устройство содержзгг корпус, вьшЪлненный в виде стаканов 1 н 2, обращен ных друг к другу открьпыкш торцами, и связанными с резьбы 3. В стакане 1 размешена плавающая опора 4, на которой установлен стержшш 5 и охватывающая последвшй эталонная пружина 6, а на внеигаей поверхности стакана 1 выполнен упор 7, например, в виде выступа.. В стакане 2 размещен опорный элемент, вьшопненный в виде втулки 8, связанной с дшпаем стакана при помощи щарового шарнира 9. Измерительная рнстема состоит из индикатора 10, корпус которого установлен в сквозном отверстии 11, выполненном в днище стакана 1, причем измерительный наконечник 12 индикaтqpa 10 взаимодействует со ст зокнем 5. В нижней части стакана 2 установлены захваты 13 для перемещения стакана 11 по рез бе 3. Устройство работает следующим образом. Стрелку индикатора 1О устанавливаю в нулевое положение. В -стакан 2 на втулку 8 последовательно с эталонной пружиной 6 устанавливают испытуемую . пружину 14, Вращением через захваты 13 стакана 2 сжимают пружину 14 за счет перемешваия стакана 2 по резьбе па постоянную величину Н до момента взаимодействия отк|я 1тсяч Tcpia стакан 2 с упором 7 стакане 1, причем пру жхсна 14 не закручивается из-за наличи шарнира 9. В процессе сжатия испьггуе мой пружины 14 сжимается одновремен эталонная пружина б через пдавакмдую (Я1ору 4. При этом на показания индика тора 10 сжатие эталонной пружины 6 9 лияааю не оказывает, fas. как последняя азмещена последовательно с испытуемой ружиной 14. После окончания сжатия получают азмер пружниы 14, соствегствукошй аданной степени деформацш. Стакан 2 оставляют в максимально акрученном положении до момента остаовки стрелки индикатора 1О, после чего нимают показания последнего. После отсчета показания величины есткости исш 1ту€Мой пружины 14 в такан 2 вставЛ51ют следующую испытуемую пружину, и рабочий пикл определения жесткости пружшаы повторяется. Устройство позволяет исклкгаить допогаштельное смещение плавающей споры после отключения привода и. введшшя поправки на смещение, что цает возможность повысить точность опрецеления жесткости пружин. Формула из о б р е т е н и я Устройство для определения жесткости пружин, содержащее корпус в виде стакана, размещенные в нем плавакяоую опору, установленный на ней стержепь и охватывакядую его эталонную пруяошу, опорный элемент для испытуемой пружины, устанавшоваемой последовательно с эталонной пружиной с возможностью взаимодействия с ней, упор и измерительную систему, отличающеес я тем, .что, с делыо повышения точ ности определения, упор В1 1лолнш на внешней поверхности первого стакана, а устройство снабжено вторым стаканом, в котором размещен элемент, выполненный в виде втутшн, щарнирто связанной с ДЕШщем второго стакана, открытый торец которого обращен к от крытому торцу стакана, связанным с последним с псмсвоью резьбы с возможностью взаимодействия с упором. Источники инфо| «а1шя, принятые во внимание- при экспертизе 1.Авторскоёсвидетепьствр СССР № 295О46, кл. G01 М 13/ОО, 1969. 2.Авторское свидетельсгво СССР № 171619, кл. G01N 3/О2, 1962 (прототип).
