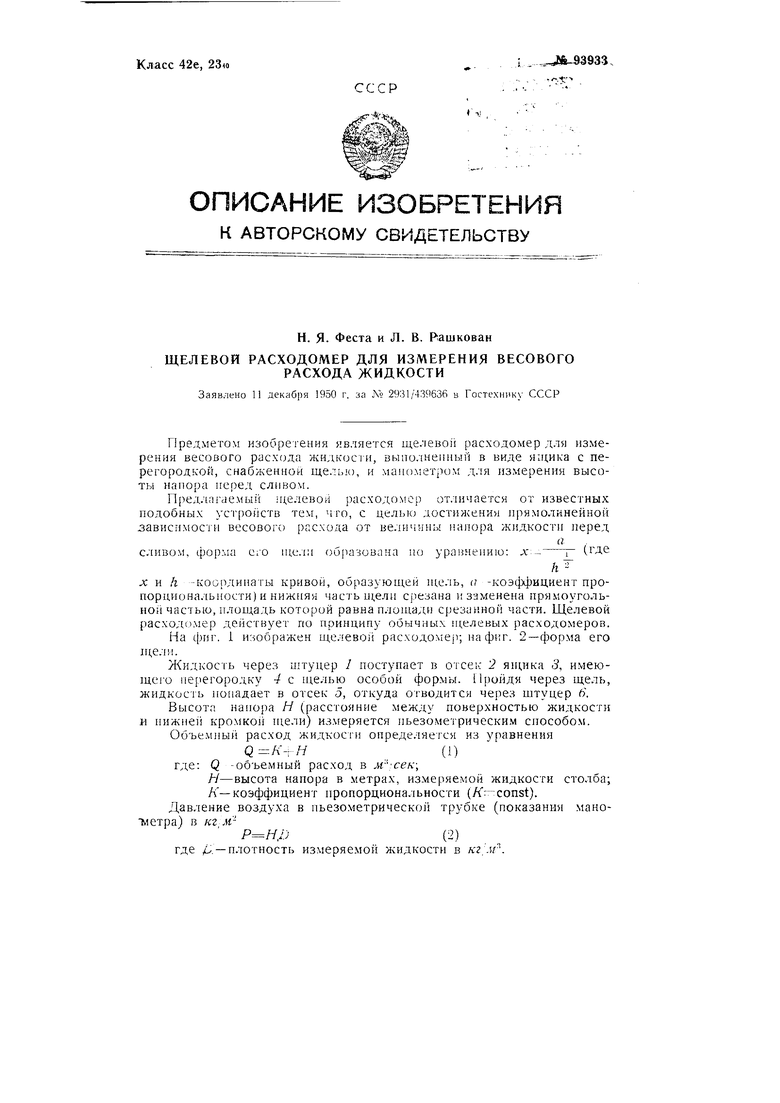

Щелевой расходомер для измерения весового расхода жидкости Советский патент 1952 года по МПК G01F15/16

Предметом изобретения является щелево расходомер для измерения весового расхода жидкости, выаолненный в виде ящика с перегородкой, снабженной щелью, и манометром для измерения высоты нанора неред слнвом.

Предлагаемы щелевой расходомер отличается от известных подобных устройств тем, чго, с целью достижения прямолинейной зависимости весового расхода от величины напора жидкости перед сливом, фор:иа его щели образована но уравнению: л - i (где

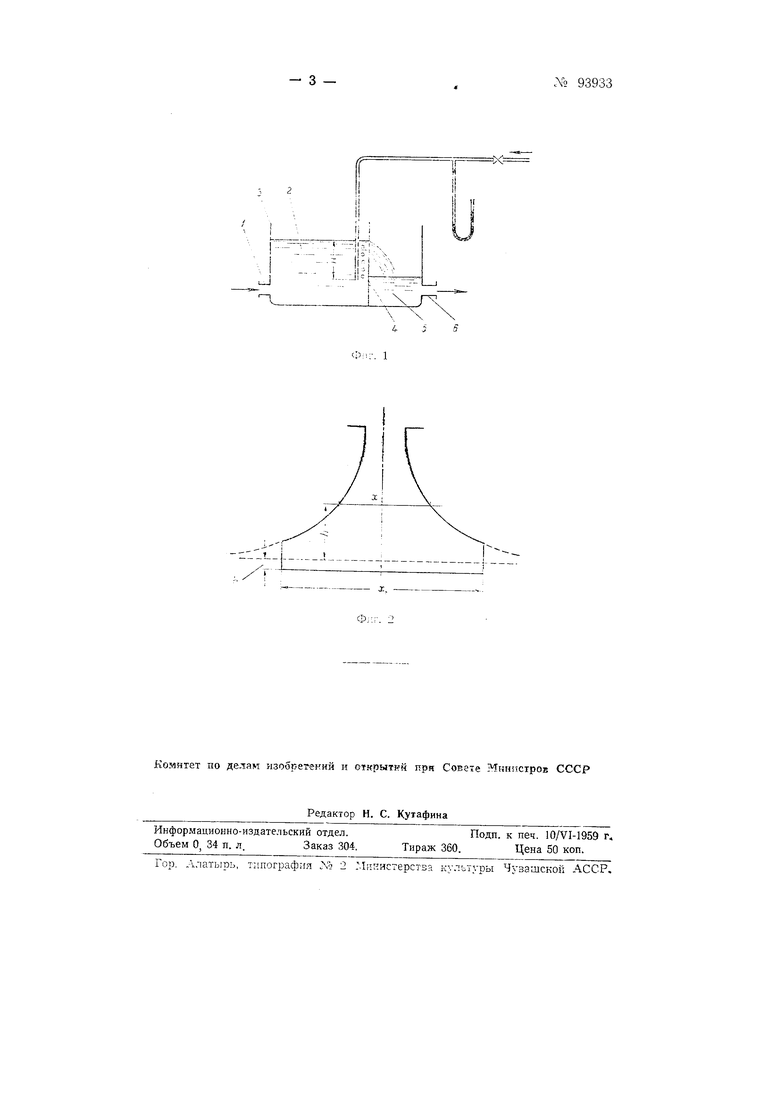

X и /г чсоординаты кривой, образующей П1,ель, а -коэ(|)фициент пропорциональности) и нижняя часть щели срезана и заменена прямоугольной частью, плопд,адь которой равна плоп1ади срезанной части. Щелевой расходомер действует по принципу обычных н;елевых расходомеров. На фиг. 1 изображен п;елево 1 расходомер; на фиг. 2-форма его 11;ели.

Жидкость через штуцер / поступает в отсеь: 2 ящика 5, имеюmcio перегородку 4 с И1елью особой формы. Пройдя через щель, жидкость попадает в отсек 5, откуда отводится через штуцер 6.

Высота нанора Н (расстояние между поверхностью жидкости и нижней кромко П1,ели) измеряется пьезометрическим способом. Объем ый расход жидкости определяется из уравнения

9 А--гЯ(1)

где: Q -объемный расход в м--се/ ;

Н-высота напора в метрах, измеряемой жидкости столба; Л-коэффициент пропорциональности (K---const). Давление воздуха в пьезометрической трубке (показания мано метра) в кг .D(2)

где Д -плотность измеряемой жидкости в кг м

(г

№ 93933

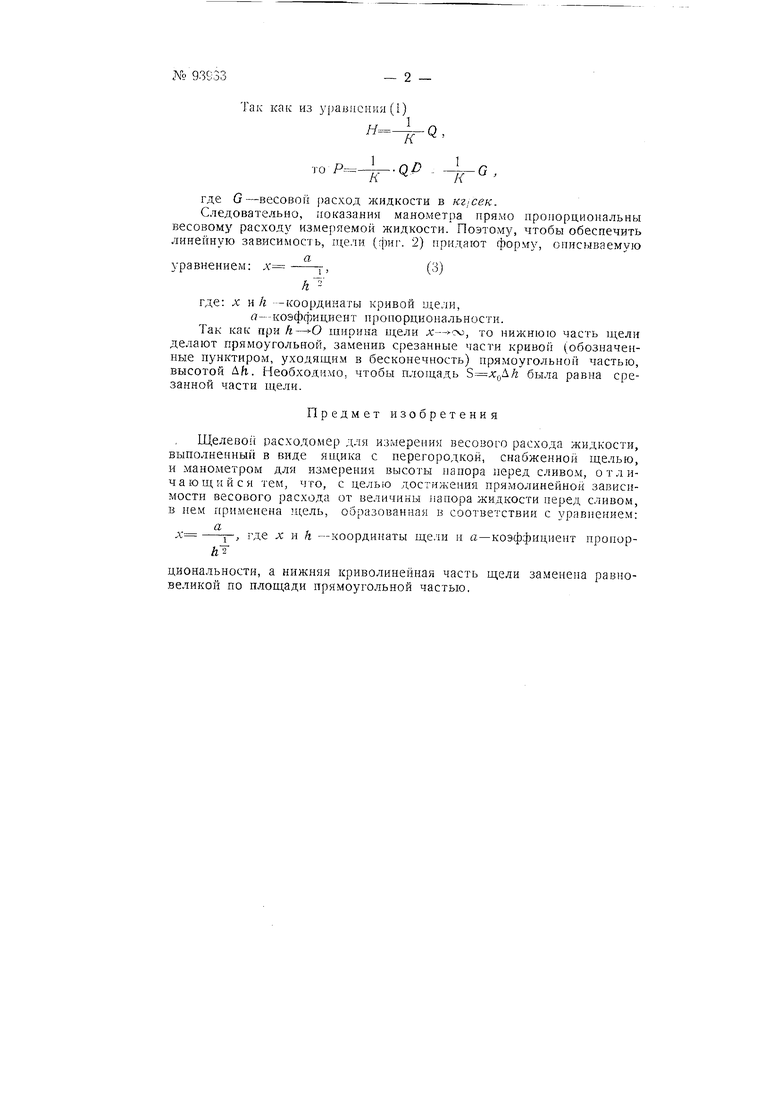

Так как из уравнении (1)

го - ,

где G-весовой расход жидкости в .

Следовательно, показания манометра прямо пропорциональны весовому расходу измеряемой жидкости. Поэтому, чтобы обеспечить линейную зависимость, 1де. (фиг. 2) придают форму, описываемую

а,.

уравнением: ,(о)

где: X и /г -координаты кривой щели,

а-коэффициент пропорциональности.

Так как при шприка )., то нижнюю часть щели делают прямоугольной, заменив срезанные части кривой (обозначенные пунктиром, уходящим в бесконечность) прямоугольной частью, высотой ДЬ. Необходимо, чтобы плопидь ,h была равна срезанной части щели.

Предмет изобретения

Щелевой расходомер для измерении весового расхода жидкости, выполненный в виде ящика с перегородкой, снабженной щелью, и манометром для измерения высоты напора перед сливом, отличающийся тем, что, с целью достижения прямолинейной зависимости весового расхода от величины па пора жидкости перед сливом, в нем применена щель, образованная в соответствии с уравнением:

, где X 1 h -координаты щели п а-коэффициент пропорциональности, а нижняя криволинейная часть щели заменена равновеликой по площади прямоугольной частью.

,
