ОПРЕДЕЛЕНИЕ ПУСКОВОГО РЕЖИМА РАБОТЫ СМАЧИВАЮЩЕЙ СИСТЕМЫ ЧИСТЯЩЕГО УСТРОЙСТВА Российский патент 2024 года по МПК A47L9/28

ОБЛАСТЬ ТЕХНИКИ

Изобретение относится к чистящему устройству для очистки поверхности, выполненному с возможностью работы в по меньшей мере влажном режиме работы и содержащему: i) по меньшей мере один чистящий элемент, выполненный с возможностью осуществления операции очистки на поверхности, подлежащей очистке, ii) смачивающую систему, выполненную с возможностью подачи чистящей жидкости в область, в которой расположен по меньшей мере один чистящий элемент, чтобы тем самым реализовать состояние влажной очистки по меньшей мере одного чистящего элемента во влажном режиме работы чистящего устройства, и iii) систему управления, выполненную с возможностью управления работой чистящего устройства в соответствии с программой работы, при этом программа работы включает в себя алгоритм влажного режима работы.

Кроме того, изобретение относится к комплекту из чистящего устройства, как указано выше, и зарядной док-станции, в котором чистящее устройство содержит перезаряжаемую аккумуляторную батарею, а зарядная док-станция выполнена с возможностью приема и удержания чистящего устройства и зарядки аккумуляторной батареи чистящего устройства, когда чистящее устройство установлено на зарядной док-станции.

УРОВЕНЬ ТЕХНИКИ

WO 2010/041184 A1 относится к чистящему устройству для очистки поверхности, которое содержит по меньшей мере одну щетку, которая выполнена с возможностью вращения в направлении вращения и перемещения по поверхности, подлежащей очистке, в результате чего по меньшей мере одна щетка эффективно разрыхляет и удаляет грязь с очищаемой поверхности во время работы чистящего устройства. Чистящее устройство подходит для очистки очищающей жидкостью или без нее. Согласно первому варианту чистящее устройство содержит смачивающую систему для подачи чистящей жидкости к по меньшей мере одной щетке. В случае, если пользователь чистящего устройства желает выполнить операцию влажной очистки с помощью чистящего устройства, смачивающая система активируется для подачи чистящей жидкости по меньшей мере к одной щетке. В результате поверхность, которая должна быть очищена, смачивается с помощью по меньшей мере одной щетки, и по меньшей мере одна щетка также действует для удаления чистящей жидкости с поверхности, которая должна быть очищена, вместе с грязью.

На практике оказывается, что когда пользователь выполняет действие для инициирования операции влажной очистки, может потребоваться довольно много времени, прежде чем такая операция влажной очистки будет фактически выполняться надлежащим образом. Это, в частности, относится к случаю, когда по меньшей мере одна щетка является сухой, поскольку в такой ситуации требуется не только время для создания потока чистящей жидкости по меньшей мере к одной щетке, но также требуется время, чтобы по меньшей мере одна щетка была достаточно влажной. В течение времени запуска после инициирования операции влажной очистки пользователь наблюдает довольно медленную операцию запуска чистящего устройства, при котором сначала на поверхности, которая должна быть очищена, появляется несколько влажных полос, прежде чем операция влажной очистки будет выполняться оптимальным образом. Это может не соответствовать ожиданиям по меньшей мере некоторых пользователей, и, кроме того, это делает чистящее устройство непригодным для использования по типу «хватай и иди» для выборочной очистки.

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

Задачей настоящего изобретения является предоставление чистящего устройства, которое выполнено с возможностью осуществления процедуры запуска операции влажной очистки за более короткое время, чем чистящие устройства, известные в данной области техники, так что пользователь может реально иметь опыт «хватай и иди» в использовании чистящего устройства, независимо от того, работает ли чистящее устройство для выполнения операции сухой очистки или операции влажной очистки, благодаря чему удовлетворенность пользователя может быть улучшена.

Настоящее изобретение относится к чистящему устройству для очистки поверхности, выполненному с возможностью работы в по меньшей мере влажном режиме работы и содержащему: i) по меньшей мере один чистящий элемент, выполненный с возможностью выполнения операции очистки на поверхности, которая должна быть очищена, ii) смачивающую систему, выполненную с возможностью подачи чистящей жидкости в область, в которой расположен по меньшей мере один чистящий элемент, чтобы тем самым реализовать состояние влажной очистки по меньшей мере одного чистящего элемента во влажном режиме работы чистящего устройства, причем смачивающая система выполнена с возможностью работы в одном из по меньшей мере одного нормального режима работы и форсированного режима работы, предусматривающего повышенную скорость подачи чистящей жидкости по сравнению с указанным по меньшей мере одним нормальным режимом работы, и iii) систему управления, выполненную с возможностью управления работой чистящего устройства в соответствии с программой работы, причем программа работы включает в себя алгоритм влажного режима работы, включающего последовательность этапов запуска, которые необходимо выполнить, когда влажный режим работы чистящего устройства инициирован, и при этом этапы запуска включают получение фактического значения по меньшей мере одного параметра, который указывает, находится ли или нет по меньшей мере один чистящий элемент в состоянии влажной очистки, определение пускового режима работы смачивающей системы как одного из по меньшей мере нормального режима работы или форсированого режима работы путем установления соотношения фактического значения по меньшей мере одного параметра с режимом работы смачивающей системы в соответствии с заданным соотношением между значениями по меньшей мере одного параметра и соответствующими режимами работы смачивающей системы, и управление смачивающей системой для работы в пусковом режиме работы.

Из приведенного выше определения следует, что чистящее устройство согласно изобретению выполнено с возможностью очистки поверхности и содержит по меньшей мере один чистящий элемент, смачивающую систему и систему управления для достижения желаемого эффекта очистки поверхности. Изобретение применимо в контексте очистки любого типа поверхности, включая мягкие поверхности пола, например поверхности пола с коврами, и твердые поверхности пола, например поверхности пола с плиткой.

По меньшей мере один чистящий элемент чистящего устройства согласно изобретению выполнен с возможностью фактического взаимодействия с поверхностью, которая должна быть очищена, и может содержать, например, щетку. По меньшей мере один чистящий элемент может также иметь другую конструкцию и включать в себя чистящую накладку, чистящую швабру и ткань, включающую в себя щеточные элементы из микроволокна. В практическом варианте осуществления щетки, щетка может иметь форму более или менее похожую на ролик, имеющий по существу круглое поперечное сечение, и в этом случае щетка может быть расположена в чистящем устройстве с возможностью вращения вокруг продольной оси щетки. В целом, по меньшей мере один чистящий элемент может быть выполнен с возможностью перемещения в чистящем устройстве. В случае по меньшей мере одного чистящего элемента, содержащего щетку, щетка может быть выполнена таким образом, чтобы включать в себя гибкие элементы щетки, имеющие концевые части для контакта с поверхностью, подлежащей очистке.

Смачивающая система чистящего устройства согласно изобретению выполнена с возможностью смачивания по меньшей мере одного чистящего элемента в случае, если желательно использовать чистящее устройство в влажном режиме работы. Смачивающая система, в частности, выполнена с возможностью подачи чистящей жидкости, такой как вода или смесь вода/мыло, в область, где расположен по меньшей мере один чистящий элемент, и может быть выполнена с возможностью реализации состояния влажной очистки по меньшей мере одного чистящего элемента прямым и/или косвенным образом, т.е. путем распыления/набрызга жидкости непосредственно, например, на по меньшей мере один чистящий элемент и/или подачи жидкости в центральную часть по меньшей мере одного чистящего элемента, и/или путем распыления/набрызга жидкости на область поверхности, подлежащей очистке, которая покрыта по меньшей мере одним чистящим элементом, таким образом, что по меньшей мере один чистящий элемент смачивается под воздействием контакта с этой областью поверхности, которая должна бать очищена. Согласно изобретению смачивающая система выполнена с возможностью работы в одном из по меньшей мере одного нормального режима работы и форсированого режима работы, предусматривающего повышенную скорость подачи чистящей жидкости по сравнению с указанным по меньшей мере одним нормальным режимом работы. Благодаря возможности установки форсированного режима работы смачивающей системы можно реализовать процедуру быстрого запуска операции влажной очистки при любых обстоятельствах, независимо от того, находится ли по меньшей мере один чистящий элемент в состоянии влажной очистки или нет. В целом, это может быть сделано просто путем включения этапа установки форсированного режима работы смачивающей системы в течение заданного периода времени в процедуру запуска операции влажной очистки по умолчанию, но предпочтительно принять меры, направленные на обеспечение того, чтобы форсированый режим работы смачивающей системы был установлен только тогда, когда это будет сочтено целесообразным, как описано ниже.

Тот факт, что форсированный режим работы предусматривает повышенную скорость подачи чистящей жидкости по сравнению с указанным по меньшей мере одним нормальным режимом работы, не означает, что форсированный режим работы предусматривает единственное относительно высокое значение скорости подачи чистящей жидкости. Вместо этого, возможно, что форсированный режим работы включает в себя больше значений скорости подачи чистящей текучей среды, причем ряд дискретных значений может быть задан ступенчатым образом во времени, или скорость подачи чистящей текучей среды может изменяться более или менее непрерывно.

В практическом варианте осуществления смачивающая система включает в себя насосное устройство, выполненное с возможностью подачи чистящей жидкости в область, в которой расположен по меньшей мере один чистящий элемент, путем перекачки чистящей жидкости в направлении области, в которой расположен по меньшей мере один чистящий элемент. В этом случае отсутствует необходимость в том, чтобы чистящее устройство было снабжено дополнительными компонентами для реализации форсированного режима работы смачивающей системы, поскольку форсированный режим работы может просто предусматривать работу насосного устройства с более высокой скоростью перекачки, чем по меньшей мере в одном нормальном режиме работы смачивающей системы. Изменения скорости перекачки при переключении с одного режима работы на другой могут происходить ступенчато или постепенно. В качестве альтернативы или в дополнение к работе насосного устройства для работы с более высокой скоростью перекачки, насосное устройство может работать, обращаясь к другой линии подачи очищающей жидкости, в частности к линии подачи, предназначенной для пропускания больших объемов очищающей жидкости.

Система управления чистящего устройства согласно изобретению выполнена с возможностью управления работой чистящего устройства в соответствии с программой работы и может содержать микроконтроллер или тому подобное, имеющий память, в которой хранится программа работы. Чистящее устройство может быть снабжено пользовательским интерфейсом, позволяющим пользователю чистящего устройства влиять на способ работы чистящей системы путем обращения к одному или более конкретным алгоритмам рабочей программы и/или временного изменения программы работы.

Программа работы включает в себя алгоритм влажного режима работы, т.е. алгоритм, которому необходимо следовать, когда чистящее устройство должно работать в режиме влажной работы. Согласно изобретению, алгоритм влажного режима работы включает в себя последовательность этапов запуска, которые должны быть выполнены, когда влажный режим работы чистящего устройства инициирован. В этом отношении следует отметить, что можно иметь вариант осуществления чистящего устройства, в котором влажный режим работы чистящего устройства автоматически запускается по умолчанию, когда чистящее устройство переводится из выключенного режима во включенный режим. В качестве альтернативы, возможно иметь вариант осуществления чистящего устройства, в котором влажный режим работы чистящего устройства инициируется только после получения соответствующей команды пользователя. Альтернатива особенно пригодна, когда устройство для очистки также выполнено с возможностью работы в сухом режиме работы, т.е. в режиме работы, в котором нет необходимости использовать чистящую жидкость, так что система смачивания должна оставаться неактивированной.

Этапы запуска алгоритма влажной работы включают получение фактического значения по меньшей мере одного параметра, указывающего, находится ли или нет по меньшей мере один чистящий элемент в состоянии влажной очистки. В практическом смысле для прямого или косвенного измерения влажности по меньшей мере одного чистящего элемента можно было бы использовать датчиковое устройство. В пределах объема настоящего изобретения возможны различные примеры по меньшей мере одного упомянутого параметра. Например, по меньшей мере один параметр может представлять собой продолжительность периода бездействия чистящего устройства, исходя из того, что чем дольше период бездействия, тем выше вероятность того, что по меньшей мере один чистящий элемент не находится в состоянии влажной очистки. В таком случае чистящее устройство может быть оснащено таймером, который должен быть активирован для подсчета времени, когда в отношении чистящего устройства происходит заданное событие, при этом получение фактического значения по меньшей мере одного параметра, которое указывает, находится ли или нет по меньшей мере один чистящий элемент в состоянии влажной чистки, может включать получение фактического значения времени от таймера. Первым примером заданного события является прекращение работы смачивающей системы. Второй пример заданного события относится к варианту чистящего устройства, содержащего аккумуляторную батарею, и представляет собой полную разрядку аккумуляторной батареи или замену аккумуляторной батареи. Следует отметить, что может быть полезно иметь небольшой конденсатор или тому подобное для поддержания таймера в рабочем состоянии, даже когда аккумуляторная батарея разряжена или удалена. Таймер может содержаться в удаленном устройстве, например, компьютере, или может присутствовать в облаке (Интернет). В любом случае, фактическое значение времени, которое может быть получено от таймера, может быть использовано в процессе, таком как сравнение со значениями времени в справочной таблице, для оценки, можно ли или нет ожидать, что указанный по меньшей мере один чистящий элемент будет находиться в состоянии влажной очистки. Изобретение охватывает все возможные варианты, когда речь идет об активации таймера для подсчета, включая вариант активации таймера для отсчета от нуля, вариант активации таймера для отсчета от значения, превышающего ноль, и вариант активации таймера для обратного отсчета от значения, превышающего ноль.

В целом, следует отметить, что данные, относящиеся ко времени, могут быть использованы для определения того, могут они быть использованы для управления чистящим устройством в форсированном режиме работы или нет. Данные, относящиеся ко времени, могут храниться в любом подходящем месте и могут быть извлечены любым подходящим способом. Например, данные, относящиеся ко времени, могут быть отправлены в облако для каждого запуска и остановки смачивающей системы. В этом случае разницу времени можно определить в любой заданный момент, и разницу времени можно сравнить с пороговым значением, чтобы определить соответствующий пусковой режим работы.

В случае, если чистящее устройство содержит перезаряжаемую аккумуляторную батарею, по меньшей мере один параметр, который указывает, находится ли или нет по меньшей мере один чистящий элемент в состоянии влажной очистки, может указывать, была ли перезаряжаемая аккумуляторная батарея недавно заряжена. Другими словами, в этом случае получение фактического значения по меньшей мере одного параметра, который указывает, находится ли или нет по меньшей мере один чистящий элемент в состоянии влажной очистки, может включать получение указания, имел ли или нет место процесс зарядки перезаряжаемой аккумуляторной батареи до начала влажного режима работы чистящего устройства. Если получено указание «да», это может быть воспринято как указание на сухое состояние по меньшей мере одного чистящего элемента на основе предположения о том, что чистящее устройство находилось на зарядной док-станции или тому подобном в течение довольно длительного времени. Кроме того, исходя из предположения, что указанный по меньшей мере один чистящий элемент выполнен с возможностью замены, и что вновь установленный чистящий элемент находится в сухом состоянии, может быть целесообразным, если получение фактического значения по меньшей мере одного параметра, которое указывает на то, находится ли указанный по меньшей мере один чистящий элемент в состоянии влажной очистки или нет, включает получение указания на то, выполнено ли действие по размещению указанного по меньшей мере одного чистящего элемента на место в чистящем устройстве до начала влажного режима работы чистящего устройства или нет.

Дополнительные этапы запуска включают определение пускового режима работы смачивающей системы как одного из по меньшей мере одного режима нормальной работы или форсированного режима работы путем установления соотношения фактического значения по меньшей мере одного параметра с режимом работы смачивающей системы с заданным соотношением между значениями по меньшей мере одного параметра и соответствующими режимами работы смачивающей системы, и управление смачивающей системой для работы в пусковом режиме работы. На основе этих этапов форсированный режим работы смачивающей системы запускается автоматически, когда установка этого конкретного режима работы представляется приемлемой. В отношении процесса установления соотношения фактического значения по меньшей мере одного параметра с режимом работы смачивающей системы в соответствие с заданным соотношением между значениями по меньшей мере одного параметра и соответствующими режимами работы смачивающей системы следует отметить, что это может быть сделано любым подходящим способом. Предполагая, что существуют только два возможных значения по меньшей мере одного параметра, что имеет место, то если по меньшей мере один параметр является каким-либо указанием "да" или "нет", один режим работы может быть напрямую связан с одним возможным значением по меньшей мере одного параметра, а другой режим работы может быть напрямую связан с другим возможным значением по меньшей мере одного параметра. Предполагая, что возможно большее количество значений по меньшей мере одного параметра и что значения могут быть выражены численно, то режим работы, связанный с фактическим значением по меньшей мере одного параметра, может быть найден путем определения того, является ли значение выше или ниже порогового значения, или путем использования справочной таблицы или тому подобного, например.

Использование фактического значения по меньшей мере одного параметра, который указывает на то, находится ли по меньшей мере один чистящий элемент в состоянии влажной очистки или нет, в процессе определения, должна ли или нет смачивающая система работать в режиме наддува, по сути, включает оценку реальных практических аспектов. На основе одного или более заданных значений делается выбор в соответствии с тем, что можно ожидать от реальной ситуации. Согласно настоящему изобретению нет необходимости реально определять степень, в которой указанный по меньшей мере один чистящий элемент является влажным, чтобы можно было избежать комплексного использования компонентов, таких как индикатор содержания влаги, в отношении указанного по меньшей мере одного чистящего элемента. Тем не менее, обнаружение влажности может быть реализовано с целью определения, должен ли запускаться форсированный режим работы, но в другом положении в чистящем устройстве, а не в связи с по меньшей мере одним чистящим элементом, например, в положении выпускного фильтра, который может быть выполнен сообщающимся по воздушной среде с по меньшей мере одним чистящим элементом, например. Преимуществом явлется, если по меньшей мере один параметр выбран так, что ситуация, когда смачивающая система не работает в форсированном режиме работы, когда по меньшей мере один чистящий элемент слишком сухой, предотвращается, в то время как ситуация, в которой смачивающая система работает в форсированном режиме работы, когда в этом фактически нет необходимости, возникает время от времени. Изобретение может предусматривать практическую комбинацию предотвращения медленного запуска процедуры влажной очистки и ненужного запуска режима форсированной работы смачивающей системы.

Кроме того, может быть целесообразным, если чистящее устройство выполнено с возможностью ручного запуска форсированного режима работы смачивающей системы. С этой целью чистящее устройство может быть оснащено пользовательским интерфейсом, как упомянуто ранее, и в этом случае преимуществом явлется, если пользовательский интерфейс выполнен с возможностью по меньшей мере передачи системе управления команды пользователя для работы смачивающей системы в форсированном режиме работы, и если управляющая система выполнена с возможностью управления смачивающей системой, для ее работы в форсированном режиме работы в течение заданного периода времени после получения такой команды от пользовательского интерфейса.

В целом, поскольку форсированный режим работы смачивающей системы необходим только для быстрого обеспечения состояния влажной очистки по меньшей мере одного чистящего элемента, то отсутствует необходимость в работе смачивающей системы в форсированном режиме работы дольше, чем заданный период времени. Следовательно, целесообразно, чтобы этапы запуска включали управление смачивающей системой для прекращения работы в пусковом режиме работы по истечении заданного периода времени в случае, если пусковой режим работы смачивающей системы является форсированным режимом работы, так что также, если форсированный режим работы смачивающей системы запускается автоматически, этот конкретный режим работы смачивающей системы поддерживается только в течение ограниченного периода времени.

Как упоминалось ранее, также возможно, что чистящее устройство работает в сухом режиме работы, и в этом случае пользователю может быть предоставлен выбор осуществления операции влажной очистки или операции сухой очистки с помощью чистящего устройства. В частности, предполагая, что чистящее устройство оснащено пользовательским интерфейсом, пользовательский интерфейс может быть выполнен с возможностью также передачи системе управления команды пользователя для работы чистящей системы в сухом режиме работы, при этом целесообразно, чтобы программа работы включала в себя алгоритм сухого режима работы, в соответствии с которым смачивающая система деактивируется.

В отношении использования чистящей жидкости в чистящем устройстве согласно изобретению, следует отметить, что может быть целесообразным, если чистящее устройство содержит резервуар, выполненный с возможностью содержания чистящей жидкости для подачи в область, в которой расположен по меньшей мере один чистящий элемент, посредством смачивающей системы, и/или если чистящее устройство содержит систему выпуска, выполненную с возможностью приема смеси жидкости/грязи от по меньшей мере одного чистящего элемента и выпуска смеси жидкости/грязи в накопительную область. Кроме того, для улучшения процесса улавливания грязи с поверхности, подлежащей очистке, может быть целесообразным, если чистящее устройство содержит вакуумную систему, содержащую источник вакуума, выполненный с возможностью создания разрежения в положении по меньшей мере одного чистящего элемента, и в этом случае чистящее устройство также может называться пылесосом.

Вышеописанные и другие аспекты настоящего изобретения будут очевидны и разъяснены со ссылкой на представленное ниже подробное описание варианта осуществления устройства для влажной очистки.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

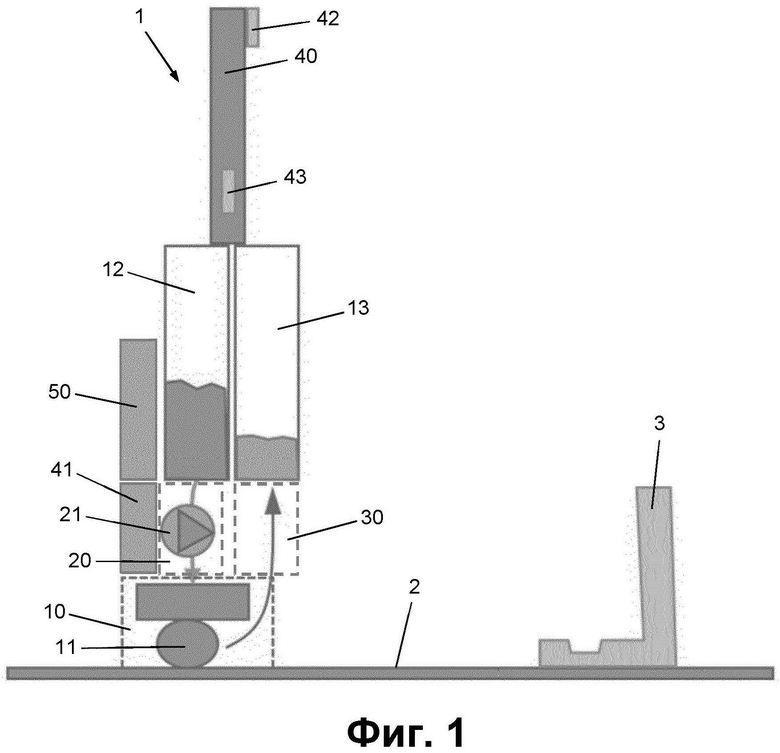

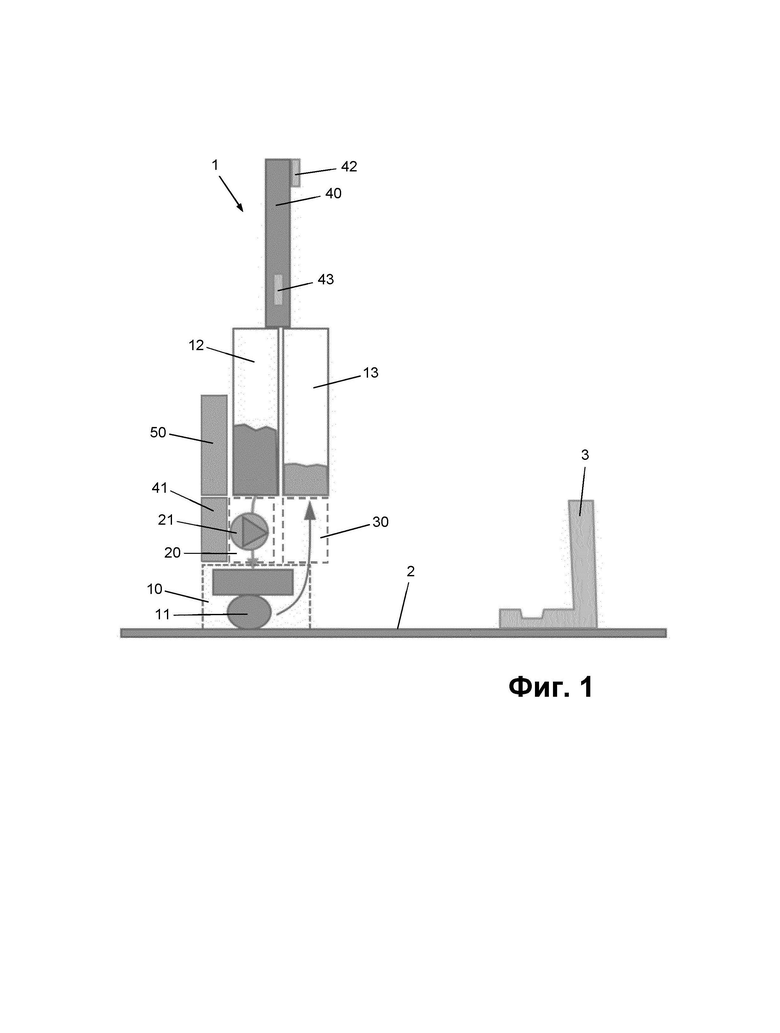

Далее изобретение будет более подробно объяснено со ссылкой на фиг. 1, которая представляет собой схематическое изображение устройства для влажной очистки, поверхности, подлежащей очистке, согласно варианту осуществления изобретения, и зарядной док-станции.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

На фиг. 1 показана конструкция устройства 1 для влажной очистки согласно варианту осуществления настоящего изобретения. Конкретное устройство 1 для влажной очистки, представленное на фиг.1 и описанное ниже, является лишь одним из примеров многих типов чистящих устройств, которые могут быть использованы в пределах объема настоящего изобретения. В этом отношении следует отметить, что настоящее изобретение относится не только к устройствам для влажной чистки, но и к другим типам чистящих устройств, таким как устройства для влажной/сухой очистки, имеющие функцию сухой очистки, помимо функции влажной очистки, и пылесосы, имеющие функцию пылесоса, помимо функции влажной чистки, и, возможно, также функцию сухой чистки.

Устройство 1 для влажной очистки выполнено с возможностью использования с целью подвергания поверхности 2, например, поверхности пола, воздействию влажной очистки. На стороне, которая должна быть обращена к поверхности 2 во время работы устройства 1 для влажной очистки, устройство 1 для влажной очистки содержит чистящую систему 10, содержащую чистящий элемент 11. Далее предполагается, что чистящий элемент 11 содержит роликообразную щетку, выполненную с возможностью вращения вокруг своей продольной оси, что не меняет того факта, что возможны и другие варианты реализации чистящего элемента 11. В пределах объема настоящего изобретения чистящая система 10 может содержать более одного чистящего элемента. Например, чистящая система 10 может содержать пару роликообразных щеток, которые расположены с возможностью вращения в противоположных направлениях вокруг их соответствующих продольных осей.

Устройство 1 для влажной очистки содержит первый резервуар 12, который служит для содержания чистящей жидкости, и смачивающую систему 20, которая служит для подачи чистящей жидкости в щетку 11 во время работы устройства 1 для влажной очистки, и которая для этого расположена между первым резервуаром 12 и чистящей системой 10. Смачивающая система 20 может содержать, например, насосное устройство 21 любого подходящего типа. Устройство 1 для влажной очистки также содержит второй резервуар 13, который служит для размещения использованной, грязной чистящей жидкости, и систему 30 выпуска, которая служит для приема смеси чистящей жидкости и грязи от щетки 11 и для транспортировки смеси во второй резервуар 13, и которая для этого расположена между чистящей системой 10 и вторым резервуаром 13.

Хотя это не показано на фиг. 1, вся чистящая система 10, резервуары 12, 13, смачивающая система 20 и система 30 выпуска могут быть размещены в подходящем корпусе устройства 1 для влажной очистки. Устройство 1 для влажной очистки содержит ручку 40, выполненную с возможностью удерживания пользователем устройства 1 для влажной очистки, так что пользователь может легко захватывать устройство 1 для влажной очистки и перемещать его по поверхности 2, которая должна быть очищена, по мере необходимости. Устройство 1 для влажной очистки предпочтительно представляет собой беспроводное устройство, содержащее перезаряжаемую аккумуляторную батарею 41, как показано, при этом целесообразно, если устройство 1 для влажной очистки является частью комплекта, включающего в себя помимо устройства 1 для влажной очистки зарядную док-станцию 3. Такой комплект может также включать в себя промывочный лоток, который может быть использован в целях очистки щетки 11.

Основные аспекты работы устройства 1 для влажной очистки перечислены ниже. Во время работы щетка 11 приводится во вращение, и система 20 смачивания активируется для подачи чистящей жидкости на щетку 11, как показано на фиг. 1 стрелкой вниз слева, и, таким образом, приводит щетку 11 в состояние влажной очистки. Область поверхности 2, которая находится в пределах досягаемости щетки 11, смачивается щеткой 11. Любые пятна, которые могут присутствовать на области поверхности 2, отделяются под воздействием чистящей жидкости и/или удаляются щеткой 11, и любая грязь, которая может присутствовать на области поверхности 2, удаляется вместе с чистящей жидкостью, которая всасывается в направлении второго резервуара 13 с помощью системы 30 выпуска, как показано на фиг.1 стрелкой вверх справа. Щетка 11 может, в частности, включать в себя гибкие щеточные элементы, имеющие концевые части для контакта с поверхностью 2.

Устройство 1 для влажной очистки оснащено пользовательским интерфейсом 42, включающего в себя кнопку вкл/выкл. Предполагая выключенный режим устройства 1 для влажной очистки, работа устройства 1 для влажной очистки инициируется, когда пользователь нажимает кнопку вкл/выкл Устройство 1 для влажной очистки содержит систему 50 управления, включающую в себя микроконтроллер, который запрограммирован на приведение щетки 11 в движение и активацию как смачивающей системы 20, так и системы 30 выпуска в ответ на нажатие пользователем кнопки вкл/выкл. Когда пользователь нажимает кнопку включения/выключения еще раз, пользователь заставляет систему 50 управления управлять устройством 1 для влажной очистки, чтобы прекратить работу посредством отключения питания различных функциональных компонентов устройства 1 для влажной очистки.

Устройство 1 для влажной очистки содержит таймер 43, который выполнен активируемым для отсчета времени, когда в отношении устройства 1 для влажной очистки происходит заданное событие, например, прекращение работы смачивающей системы 20, которое совпадает с прекращением работы всего устройства 1 для влажной очистки в настоящем варианте осуществления. Система 50 управления запрограммирована для проверки фактического значения времени, которое присутствует в таймере 43, когда устройство 1 для влажной очистки переведено из режима «выкл» в режим «вкл», и для сравнения фактического значения времени с пороговым значением времени. Если фактическое значение времени оказывается выше порогового значения времени, система 50 управления управляет смачивающей системой 20 для работы в специальном режиме в течение заданного периода времени, а именно в форсированном режиме работы, который включает в себя повышенную скорость перекачки и связанную с этим более быструю подачу чистящей жидкости к щетке 11. Эта процедура основана на понимании того, что после определенного времени неиспользования устройства 1 для влажной очистки щетка 11 высыхает, и что, когда устройство 1 для влажной очистки переведено в режим «вкл» без нахождения щетки 11 в состоянии влажной очистки, устройству 1 для влажной очистки может потребоваться довольно много времени для эффективного выполнения требуемой операции влажной очистки, если бы не было временного специального режима работы смачивающей системы 20. Таким образом, таймер 43 служит для предоставления указания, необходимого системе 50 управления для определения, следует ли управлять смачивающей системой 20, чтобы она работала в нормальном режиме, или управлять смачивающей системой 20, чтобы она работала в форсированном режиме работы во время запуска устройства 1 для влажной очистки. Когда оказывается, что фактическое значение времени, полученное от таймера 43, ниже порогового значения времени, смачивающая система 20 управляется для работы в нормальном режиме работы с самого начала на основе предположения о том, что щетка 11 все еще достаточно влажная, т.е. находится в состоянии влажной очистки.

В дополнение или в качестве альтернативы, система 50 управления может быть запрограммирована, чтобы учитывать один или более других факторов с целью определения какой режим работы смачивающей системы 20 должен быть установлен во время запуска устройства 1 для влажной очистки. Примеры других таких факторов включают в себя указание, находилось ли или нет устройство 1 для влажной очистки на зарядной док-станции 3 до того, как устройство 1 для влажной очистки было переведено в режим «вкл», указание, была ли щетка 11 заменена/установлена в чистящую систему 10 до того, как устройство 1 для влажной очистки было переведено в режим «вкл», и указание, была ли аккумуляторная батарея 41 заменена или перезаряжена после того, как она полностью разрядилась. В отношении последнего примера следует отметить, что прерывание электропитания от аккумуляторной батареи 41 может привести к полному стиранию памяти устройства 50 контроллера, так что индикация может быть получена путем оценки состояния памяти.

Во время работы устройства 1 для влажной очистки может быть желательно управлять смачивающей системой 20 так, чтобы она находилась в форсированном режиме работы, например, в случае пятна, которое трудно удалить. Ввиду этого, пользовательский интерфейс 42 может быть дополнительно оснащен кнопкой для запуска форсированного режима работы смачивающей системы 20. В этом случае система 50 управления может быть запрограммирована, чтобы управлять работой смачивающей системой 20 в форсированном режиме работы в течение заданного периода времени, когда пользователь нажимает упомянутую кнопку.

Если форсированный режим работы инициируется автоматически и пользователь осуществляет преждевременное прекращение форсированного режима работы, может быть применим один из нескольких вариантов, в зависимости от способа, которым система 50 управления была запрограммирована. Во-первых, система 50 управления может быть запрограммирована так, чтобы впоследствии управлять работой устройства 1 для влажной очистки так же, как и в случае, когда форсированный режим работы выполнялся в течение всего периода времени. Во-вторых, система 50 управления может быть запрограммирована так, чтобы управлять работой устройства 1 для влажной очистки так же, как и в случае, когда форсированный режим работы не был бы инициирован. В-третьих, система 50 управления может быть запрограммирована так, чтобы продолжать форсированный режим работы до тех пор, пока не истечет весь период времени форсированного режима работы.

Специалисту в данной области техники понятно, что объем изобретения не ограничен примерами, описанными выше, и что возможны различные изменения и модификации в пределах объема изобретения, заданного прилагаемой формулой изобретения. Подразумевается, что изобретение следует толковать как включающее все такие изменения и модификации, поскольку они входят в объем формулы изобретения или ее эквивалентов. Несмотря на то, что изобретение подробно изображено и описано на чертежах и в описании, такое изображение и описание следует рассматривать только как иллюстративное или примерное, а не ограничивающее. Изобретение не ограничено раскрытыми вариантами осуществления. Чертежи являются схематическими, причем детали, которые не требуются для понимания изобретения, могут быть опущены, и необязательно изображены с соблюдением масштаба.

Вариации раскрытых вариантов осуществления изобретения могут быть поняты и реализованы специалистами в данной области техники при осуществлении настоящего изобретения на практике на основании изучения чертежей, текста описания и прилагаемой формулы изобретения. В пунктах формулы изобретения слово "содержащий" не исключает другие этапы или элементы, а грамматические средства выражения единственного числа не исключают наличие множества. Все ссылочные обозначения в формуле изобретения не должны рассматриваться как ограничивающие объем изобретения.

Элементы и аспекты, описанные для конкретного варианта осуществления или в отношении него, могут быть подходящим образом объединены с элементами и аспектами других вариантов осуществления, если явно не указано иное. Таким образом, сам факт того, что определенные меры изложены в отличающихся друг от друга зависимых пунктах формулы изобретения, не означает, что сочетание этих мер не может быть использовано с выгодой.

Термины "содержать" и "включать", используемые в данном тексте, будут понятны специалистам в данной области техники как охватывающие термин "состоять из". Следовательно, термин "содержать" или "включать" может в отношении варианта осуществления означать "состоять из", а в другом варианте осуществления может означать "содержать/иметь/быть обеспеченным по меньшей мере определенными видами и необязательно одним или более другими видами".

Из вышеизложенного следует, что для изобретения не является существенным то, что чистящее устройство 1 снабжено перезаряжаемой аккумуляторной батареей 41. В этом отношении следует отметить, что изобретение также охватывает использование простой док-станции для приема и удержания чистящего устройства, которое не имеет возможности зарядки. Соответственно, изобретение также относится к комплекту из чистящего устройства 1 и док-станции, в котором док-станция выполнена с возможностью приема и удержания чистящего устройства 1.

Изобретение можно резюмировать следующим образом. Чистящее устройство 1 для очистки поверхности 2 выполнено с возможностью работы по меньшей мере в одном влажном режиме работы и содержит по меньшей мере один чистящий элемент 11 и смачивающую систему 20, выполненную с возможностью подачи чистящей жидкости в область, в которой расположен по меньшей мере один чистящий элемент 11, при этом смачивающая система 20 выполнена с возможностью работы в одном из по меньшей мере одного нормального режима работы и форсированного режима работы, предусматривающего повышенную скорость подачи чистящей жидкости по сравнению с указанным по меньшей мере одним нормальным режимом работы. Во время запуска чистящего устройства 1 в режиме влажной очистки, пусковой режим работы смачивающей системы 20 определяется как один из по меньшей мере одного нормального режима работы или форсированного режима работы на основании оценки фактического значения по меньшей мере одного параметра, который указывает, находится ли по меньшей мере один чистящий элемент 11 в состоянии влажной очистки или нет.

Чистящее устройство (1) для очистки поверхности (2) содержит по меньшей мере один чистящий элемент (11) и смачивающую систему (20), выполненную с возможностью подачи чистящей жидкости по меньшей мере к одному чистящему элементу (11), причем смачивающая система (20) выполнена с возможностью работы в одном из по меньшей мере одного нормального режима работы и форсированного режима работы, предусматривающего повышенную скорость подачи чистящей жидкости, по сравнению с указанным по меньшей мере одним нормальным режимом работы. Во время запуска чистящего устройства (1) в его режиме влажной очистки пусковой режим работы смачивающей системы (20) определяется как один из по меньшей мере одного режима нормальной работы или форсированного режима работы на основании оценки фактического значения по меньшей мере одного параметра, указывающего, находится ли указанный по меньшей мере один чистящий элемент (11) в состоянии влажной очистки или нет. Задачей настоящего изобретения является предоставление чистящего устройства, которое выполнено с возможностью осуществления процедуры запуска операции влажной очистки за более короткое время, чем чистящие устройства, известные в данной области техники, так что пользователь может реально иметь опыт «хватай и иди» в использовании чистящего устройства, независимо от того, работает ли чистящее устройство для выполнения операции сухой очистки или операции влажной очистки, благодаря чему удовлетворенность пользователя может быть улучшена. 14 з.п. ф-лы, 1 ил.

1. Чистящее устройство (1) для очистки поверхности (2), выполненное с возможностью работы в по меньшей мере во влажном режиме работы и содержащее:

- по меньшей мере один чистящий элемент (11), выполненный с возможностью осуществления чистящего действия на поверхности (2), которая должна быть очищена,

- смачивающую систему (20), выполненную с возможностью подачи чистящей жидкости в область, в которой расположен по меньшей мере один чистящий элемент (11), для реализации тем самым состояния влажной очистки указанного по меньшей мере одного чистящего элемента (11) во влажном режиме работы чистящего устройства (1), причем смачивающая система (20) выполнена с возможностью работы в одном из по меньшей мере одного нормального режима работы и форсированного режима работы, предусматривающего повышенную скорость подачи чистящей жидкости по сравнению с указанным по меньшей мере одним нормальным режимом работы, и

- систему (50) управления, выполненную с возможностью управления работой чистящего устройства (1) в соответствии с программой работы, причем программа работы включает в себя алгоритм влажного режима работы, включающий последовательность этапов запуска, которые должны быть выполнены, когда инициирован влажный режим работы чистящего устройства (1), и при этом этапы запуска включают:

- получение фактического значения по меньшей мере одного параметра, указывающего, находится ли или нет указанный по меньшей мере один чистящий элемент (11) в состоянии влажной очистки,

- определение пускового режима работы смачивающей системы (20) как одного из по меньшей мере одного режима нормальной работы или форсированного режима работы путем установления соотношения фактического значения по меньшей мере одного параметра с режимом работы смачивающей системы (20) в соответствии с заданным соотношением между значениями по меньшей мере одного параметра и соответствующими режимами работы смачивающей системы (20), и

- управление смачивающей системой (20) для работы в пусковом режиме работы.

2. Чистящее устройство (1) по п. 1, содержащее датчиковое устройство для прямого или косвенного измерения влажности по меньшей мере одного чистящего элемента (11).

3. Чистящее устройство (1) по п. 1 или 2, в котором смачивающая система (20) включает в себя насосное устройство (21), выполненное с возможностью подачи чистящей жидкости в область, в которой расположен по меньшей мере один чистящий элемент (11), путем перекачивания чистящей жидкости в направлении области, в которой расположен по меньшей мере один чистящий элемент (11), и в котором форсированный режим работы смачивающей системы (20) предусматривает работу насосного устройства (21) с более высокой скоростью перекачивания, чем в по меньшей мере одном нормальном режиме работы смачивающей системы (20).

4. Чистящее устройство (1) по любому из пп. 1-3, в котором этапы запуска включают управление смачивающей системой (20) для остановки работы в пусковом режиме работы по истечении заданного периода времени в случае, если пусковой режим работы смачивающей системы (20) является форсированным режимом работы.

5. Чистящее устройство (1) по любому из пп. 1-4, содержащее таймер (43), выполненный активируемым для отсчета времени, когда в отношении устройства (1) для влажной очистки происходит заданное событие, причем получение фактического значения по меньшей мере одного параметра, указывающего, находится ли или нет по меньшей мере один чистящий элемент (11) в состоянии влажной очистки, включает получение фактического значения времени от таймера (43).

6. Чистящее устройство (1) по п. 5, в котором заданным событием является прекращение работы смачивающей системы (20).

7. Чистящее устройство (1) по любому из пп. 1-6, в котором по меньшей мере один чистящий элемент (11) выполнен с возможностью извлечения из чистящего устройства (1) и в котором получение фактического значения по меньшей мере одного параметра, указывающего, находится ли по меньшей мере один чистящий элемент (11) в состоянии влажной очистки или нет, включает получение указания, выполнена ли операция размещения по меньшей мере одного чистящего элемента (11) в чистящем устройстве (1) до начала влажного режима работы чистящего устройства (1) или нет.

8. Чистящее устройство (1) по любому из пп. 1-7, содержащее пользовательский интерфейс (42), выполненный с возможностью по меньшей мере передачи системе (50) управления команды пользователя для работы смачивающей системы (20) в форсированном режиме работы, причем система (50) управления выполнена с возможностью управления смачивающей системой (20) для управления работой смачивающей системы (20) в форсированном режиме работы в течение заданного периода времени после получения такой команды от пользовательского интерфейса (42).

9. Чистящее устройство (1) по п. 8, причем чистящее устройство (1) также выполнено с возможностью работы в сухом режиме работы, причем пользовательский интерфейс (42) выполнен с возможностью также передачи системе (50) управления команды пользователя для работы чистящей системы (1) в сухом режиме работы, и при этом программа работы включает в себя алгоритм сухого режима работы, в соответствии с которым смачивающая система (20) деактивируется.

10. Чистящее устройство (1) по любому из пп. 1-9, в котором по меньшей мере один чистящий элемент содержит щетку (11), при этом щетка (11) включает в себя гибкие щеточные элементы, имеющие концевые части для контакта с поверхностью (2), которая должна быть очищена.

11. Чистящее устройство (1) по любому из пп. 1-10, в котором по меньшей мере один чистящий элемент (11) выполнен с возможностью перемещения в чистящем устройстве (1).

12. Чистящее устройство (1) по любому из пп. 1-11, содержащее резервуар (12), выполненный с возможностью содержания чистящей жидкости для подачи в область, в которой расположен по меньшей мере один чистящий элемент (11), посредством смачивающей системы (20).

13. Чистящее устройство (1) по любому из пп. 1-12, содержащее систему (30) выпуска, выполненную с возможностью приема смеси жидкости/грязи от по меньшей мере одного чистящего элемента (11) и выпуска смеси жидкости/грязи в накопительную область (13).

14. Чистящее устройство (1) по любому из пп. 1-13, содержащее вакуумную систему, включающую в себя источник вакуума, выполненную с возможностью создания разрежения в положении по меньшей мере одного чистящего элемента (11).

15. Комплект из чистящего устройства (1) по любому из пп. 1-14 и зарядной док-станции (3), в котором чистящее устройство (1) содержит аккумуляторную батарею (41), а зарядная док-станция (3) выполнена с возможностью приема и удержания чистящего устройства (1) и зарядки аккумуляторной батареи (41) чистящего устройства (1), когда чистящее устройство (1) установлено на зарядной док-станции (3).
