Автоматическое регенерирующее устройство и способ регенерации фильтра смешанного действия системы тонкой очистки конденсата Российский патент 2024 года по МПК B01J49/09 B01D41/02

Область техники

Настоящее изобретение относится к технической области водообработки и касается, в частности, автоматического регенерирующего устройства и способа регенерации фильтра смешанного действия системы тонкой очистки конденсата.

Уровень техники

Атомный энергоблок оснащен устройством тонкой очистки конденсата, функция устройства заключается в повторной очистке конденсата и удалении металлических примесей, таких как продукты коррозии металла и ионные примеси. Система тонкой очистки конденсата включает в себя систему механической фильтрации (пять катионитовых фильтров), систему ионного обмена (пять фильтров смешанного действия), систему регенерации вне фильтра и систему сброса сточных вод.

Пять катионитовых фильтров и пять фильтров смешанного действия системы тонкой очистки конденсата имеют одинаковую конструкцию, т. е. цилиндрический фильтр с диаметром 3,4 м, при нормальной эксплуатации – четыре в работе и один в резерве. Объём смолы, загруженной в фильтры смешанного действия системы тонкой очистки, составляет 16,2 м³, включая 9,8 м³ анионообменных смол, 4,8 м³ катионитовых смол и 1,6 м³ инертной смолы. Когда рабочий показатель фильтра смешанного действия системы тонкой очистки превышает предел, работающий фильтр смешанного действия системы тонкой очистки выводится из работы для регенерации (регенерация – обмен ионов в отработанной ионообменной смоле и ионов в соответствующей кислоте, щелочи или солевом растворе, в результате чего смола преобразуется в требуемую форму). Первоначальный фильтр смешанного действия системы тонкой очистки сконструирован по технологии выносной регенерации. Из-за того, что эксплуатационный результат не соответствует проектным требованиям, он был заменен на трехслойный фильтр смешанного действия. В системе регенерации предусмотрены два фильтра регенерации (ФР), т.е. ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки, которые являются цилиндрическими фильтрами с диаметром 2,6 м.

Система тонкой очистки и система подготовки подпиточной воды имеют общую систему регенерации, т.е. кислотно-щелочная система и система обессоленной воды общего пользования. Катионитовый фильтр и фильтр смешанного действия системы тонкой очистки и система подготовки подпиточной воды не могут быть регенерированы одновременно.

(1) В соответствии со схемой регенерации фильтра смешанного действия системы тонкой очистки, фильтр смешанного действия системы тонкой очистки после вывода из работы восстанавливается для резервирования посредством регенерации, и работа по регенерации включает в себя следующие шаги:

Проверить и подтвердить, что условия для работы по регенерации соблюдены; транспортировать смолы из фильтра смешанного действия системы тонкой очистки в фильтр-регенератор (ФР) катионообменной смолы фильтра смешанного действия; провести обратную промывку и уплотнение смолы в ФР катионообменной смолы; транспортировать смолы из ФР катионообменной смолы в ФР анионообменной смолы; подать щёлочь в смолы и провести промывку смол в ФР анионообменной смолы; транспортировать часть смол из ФР анионообменной смолы в ФР катионообменной смолы; провести продувку сжатым воздухом, очистку и обратную промывку смолы в ФР катионообменной смолы и ФР анионообменной смолы; транспортировать остаточные смолы из ФР анионообменной смолы в ФР смолы; провести продувка сжатым воздухом, очистку и обратную промывку смолы в ФР катионообменной смолы; выделить анионообменную смолу на верхней части ФР катионообменной смолы и направить её в ФР анионообменной смолы; провести обратную промывку остаточных смол в фильтре-регенераторе катионообменной смолы; выделить остаточные анионообменные смолы в фильтре-регенераторе катионообменной смолы и направить их в фильтр-регенератор анионообменной смолы фильтра смешанного действия системы тонкой очистки; провести обратную промывку остаточных смол в ФР катионообменной смолы; проверить эффект отделения смол и выбрать следующий шаг с учётом эффекта отделения смол: если эффект отделения смол соответствует требованиям, то подать кислоту и щёлочь и выполнить кислотно-щелочную регенерацию; если эффект отделения смол не соответствует требованиям, то продолжить отделение смолы; промыть трубопровод между фильтр-регенератор катионообменной смолы и ФР анионообменной смолы; подать кислоту в катионообменные смолы и провести продувку сжатым воздухом и очистку катионообменных смол в фильтре-регенераторе катионообменной смолы фильтра смешанного действия; подать щёлочь в анионообменные смолы и провести отмывку анионообменных смол в фильтре-регенераторе анионообменной смолы фильтра смешанного действия системы тонкой очистки; перевезти анионообменные смолы из фильтра-регенератора анионообменной смолы в фильтр-регенератор катионообменной смолы; перемешать смолы в фильтре-регенераторе катионообменной смолы; промыть смолы в фильтре-регенераторе катионообменной смолы фильтра смешанного действия.

Первоначальная проектная логика операции по регенерации фильтра смешанного действия системы тонкой очистки была одна. Если работа выполняется в соответствии с вышеуказанным процессом регенерации, то выполняется более 2000 операций по управлению оборудованием, что занимает много времени.

Первоначально в проекте фильтра смешанного действия системы тонкой очистки предусмотрена логика регенерации, и в процессе использования возникли некоторые проблемы, а именно:

(1) Автоматическая регенерация фильтра смешанного действия системы тонкой очистки занимает много времени и требуемые условия, которые в начале ввода в эксплуатацию были удовлетворительными, могут легко измениться при использовании, в результате чего автоматическая логика не может выполняться.

В начале автоматической регенерации уровень кислоты и щелочи, уровень бака для сточных вод, уровень бака для обессоленной воды, состояние клапанов и насосов должны соответствовать условиям. Из-за длительного времени регенерации фильтра смешанного действия системы тонкой очистки и для регенерации фильтра смешанного действия системы тонкой очистки, регенерации катионитовых фильтров системы тонкой очистки и регенерации системы подготовки подпиточной воды используется общий набор регенерационного оборудования, даже если эти условия могут соответствовать требованиям при включении в работу автоматической логики, но при использовании эти условия могут измениться, влияя на автоматическую регенерацию. Например, соляная кислота, необходимая для регенерации, также используется в операции с нейтральным бассейном. Если уровень соляной кислоты соответствует требованиям, когда регенерация фильтра смешанного действия системы тонкой очистки включена в автоматическом режиме, но эти условия будут нужны через более чем десять часов, в течение этого времени выполняется операция нейтрализации системы подпиточной воды с использованием соляной кислоты, и уровень соляной кислоты падает. Это приводит к тому, что уровень соляной кислоты уже не соответствует требованиям, и логика автоматической регенерации не может быть реализована при использовании соляной кислоты для регенерации фильтра смешанного действия системы тонкой очистки.

(2) Для регенерации фильтра смешанного действия системы тонкой очистки, регенерации катионитовых фильтров системы тонкой очистки и регенерации системы подготовки подпиточной воды имеется много общего оборудования. Практичность автоматической регенерации фильтра смешанного действия системы тонкой очистки низкая.

Поскольку для регенерации фильтра смешанного действия системы тонкой очистки, регенерации катионитовых фильтров системы тонкой очистки и регенерации системы подготовки подпиточной воды используется общий набор регенерационного оборудования, во время регенерации фильтра смешанного действия системы тонкой очистки, если энергоблоку требуется обессоленная вода, не может выполняться операция промывки системы подготовки подпиточной воды до ввода её в эксплуатацию, что влияет на количество воды, используемой энергоблоком, т.е. влияет на безопасную эксплуатацию энергоблока. При выполнении таких операций, как транспортировка смолы при рененерации фильтра смешенного действия системы тонкой очистки, не используется система, задействованная для промывки системы подготовки подпиточной воды до ввода в эксплуатацию, но из-за автоматического выполнения операции также невозможно запустить промывку системы подготовки подпиточной воды до ввода её в работу. В соответствии с потребностями энергоблока оператор обычно отдает приоритет операции, связанной с регенерацией катионитового фильтра системы тонкой очистки, затем операции, связанной с системой подготовки подпиточной воды, и, наконец, операции, связанной с регенерацией фильтра смешанного действия системы тонкой очистки. В реальном производстве регенерация фильтра смешанного действия системы тонкой очистки осуществляется вручную и работает с перерывами для обеспечения энергоблока водой, т.е. автоматическая регенерация фильтра смешанного действия системы тонкой очистки имеет низкую практичность.

(3) После приостановки процесса выполнения логики автоматической регенерации фильтра смешанного действия системы тонкой очистки при запуске её снова регенерация не может быть продолжена, логику автоматической регенерации придётся запустить заново, поэтому автоматическая регенерация фильтра смешанного действия системы тонкой очистки имеет низкую практичность.

Логика автоматической регенерации фильтра смешанного действия системы тонкой очистки является большой логикой, и если автоматическая логика останавливается во время выполнения из-за таких проблем, как дефекты заклинивания клапана, логика регенерации может быть запущена заново только после устранения проблемы, и не может продолжаться с остановленного шага, поэтому автоматическая регенерация фильтра смешанного действия системы тонкой очистки имеет низкую практичность.

(4) Логика автоматической регенерации фильтра смешанного действия системы тонкой очистки не отвечает потребностям проверки эффекта в процессе регенерации, и автоматическая регенерация фильтра смешанного действия системы тонкой очистки имеет низкую практичность.

Фильтр смешанного действия системы тонкой очистки состоит из трех типов смолы. При отделении смолы необходимо проверить эффект отделения анионообменной смолы и катионообменной смолы. Нужно в соответствии с эффектом отделения принять решение о выполнении последующих шагов, но в логике регенерации не предусмотрено соответствующей настройки. Поэтому автоматическая регенерация фильтра смешанного действия системы тонкой очистки имеет низкую практичность.

(5) Выполнены некоторые оптимизации технологической операционной системы для регенерации фильтра смешанного действия системы тонкой очистки, и первоначальная логика автоматической регенерации не соответствует фактической операции регенерации.

По мере эксплуатации системы, выполнены некоторые оптимизации процесса регенерации фильтра смешанного действия системы тонкой очистки. Первоначальная логика автоматической регенерации не соответствует части фактических операций регенерации, а те части, которые соответствуют, не могут выполняться отдельно. Поэтому автоматическая регенерация фильтра смешанного действия системы тонкой очистки имеет низкую практичность.

(6) Регенерация фильтра смешанного действия системы тонкой очистки осуществляется вручную, что приводит к увеличению рабочей нагрузки эксплуатационного персонала и повышению вероятности ошибок из-за человеческого фактора.

Работа по регенерации фильтра смешанного действия системы тонкой очистки, которая не может выполняться в автоматическом режиме, переведена на ручное управление персоналом, и это касается более 2000 шагов операций по управлению оборудованием, что приводит к увеличению рабочей нагрузки эксплуатационного персонала и повышению вероятности ошибок из-за человеческого фактора, а также требует выделения большего количества эксплуатационного персонала для выполнения операции.

(7) Регенерация фильтра смешанного действия системы тонкой очистки выполняется вручную, что увеличивает время выполнения задачи регенерации. Регенерация фильтра смешанного действия системы тонкой очистки, которая не может быть выполнена автоматически, переводится на ручное управление персоналом. После этого в связи с тем, что у персонала есть другие работы, и учитывая смену работы, работа регенерации не может продолжаться непрерывно и увеличивается время выполнения задачи регенерации, которая обычно занимает неделю.

Поэтому следует разработать автоматическое регенерирующее устройство и способ регенерации фильтра смешанного действия системы тонкой очистки конденсата для решения этих проблем в автоматической логике регенерации фильтра смешанного действия системы тонкой очистки.

Раскрытие изобретения

Настоящее изобретение учитывает недостатки предшествующего уровня техники и предлагает автоматическое регенерирующее устройство и способ регенерации фильтра смешанного действия системы тонкой очистки конденсата для решения следующих проблем:

(1) Решить проблему невозможности проведения регенерации в процессе автоматической регенерации фильтра смешанного действия системы тонкой очистки из-за чрезмерной продолжительности и изменения условий регенерации;

(2) Решить проблему невозможности проведения промывки системы подготовки подпиточной воды во время автоматической регенерации фильтра смешанного действия системы тонкой очистки;

(3) Решить проблему, связанную с невозможностью продолжения работы логики автоматической регенерации фильтра смешанного действия системы тонкой очистки;

(4) Решить проблему, связанную с тем, что логика автоматической регенерации фильтра смешанного действия системы тонкой очистки не удовлетворяет потребности в проверке эффекта в процессе регенерации;

(5) Решить проблему, связанную с тем, что логика автоматической регенерации фильтра смешанного действия системы тонкой очистки не соответствует фактической операции;

(6) Решить проблему, связанную с увеличением объёма работы у эксплуатационного персонала, большим объемом работы в условиях реального производства.

Решить проблему, связанную с долгим временем регенерации фильтра смешанного действия системы тонкой очистки в условиях реального производства.

Сущность настоящего изобретения:

Автоматическое регенерирующее устройство фильтра смешанного действия системы тонкой очистки конденсата включает в себя фильтр смешанного действия тонкой очистки, ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки, ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки и семь спекулумов; в том числе, включая циркуляционный трубопровод между фильтром смешанного действия системы тонкой очистки и ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки, и циркуляционный трубопровод между ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки и ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки.

Способ автоматической регенерации фильтра смешанного действия системы тонкой очистки конденсата, реализация которого основана на вышеизложенном автоматическом регенерирующем устройстве фильтра смешанного действия системы тонкой очистки конденсата, включает в себя следующие шаги:

Шаг №1: выгрузка смолы из фильтра смешанного действия;

Шаг №2: щелочная обработка смолы;

Шаг №3: продувка сжатым воздухом, очистка и обратная промывка;

Шаг №4: отделение катионообменной от анионообменной смолы;

Шаг №5: кислотная промывка;

Шаг №6: щелочная промывка;

Шаг №7: перемешивание смолы;

Шаг №8: загрузка смолы в фильтр смешанного действия.

Изложенный шаг №1 включает следующие шаги:

Шаг №1.1: убедиться в отсутствии технического обслуживания, влияющего на фильтр смешанного действия регенерирующей системы тонкой очистки, и проверить состояние клапанов и насосов;

Шаг №1.2: наполнить водой ФР катионообменной смолы фильтра смешанного действия до полного объёма;

Шаг №1.3: гидротранспортировать смолы из фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия;

Шаг №1.4: транспортировать сжатым воздухом остаточные смолы из фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия;

Шаг №1.5: промыть трубопровод транспортировки смолы между фильтром смешанного действия системы тонкой очистки и ФР катионообменной смолы фильтра смешанного действия.

Изложенный шаг №2 включает следующие шаги:

Шаг №2.1: наполнить обессоленной водой ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки до полного объёма;

Шаг №2.2: провести обратную промывку смолы в фильтре-регенераторе катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №2.3: уплотнить смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №2.4: гидротранспортировать смолы из ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №2.5: транспортировать сжатым воздухом остаточные смолы из фильтра-регенератора катионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №2.6: промыть трубопровод между ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №2.7: провести щелочную промывку смолы в фильтре-регенераторе анионообменной смолы фильтра смешанного действия системы тонкой очистки.

Изложенный шаг №3 включает следующие шаги:

Шаг №3.1: наполнить обессоленной водой ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки до полного объема;

Шаг №3.2: транспортировать часть смол из ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №3.3: промыть трубопровод между ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №3.4: провести продувку сжатым воздухом и очистку смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №3.5: наполнить водой ФР катионообменной смолы фильтра смешанного действия и провести обратную промывку смолы;

Шаг №3.6: провести продувку сжатым воздухом и очистку смолы в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №3.7: наполнить водой ФР анионообменной смолы фильтра смешанного действия и провести обратную промывку смолы;

Шаг №3.8: гидротранспортировать остаточные смолы из ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №3.9: промыть трубопровод между ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки.

Изложенный шаг №4 включает следующие шаги:

Шаг №4.1: провести продувку сжатым воздухом и очистку смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №4.2: наполнить водой ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и провести обратную промывку смолы;

Шаг №4.3: наполнить водой ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №4.4: отделить верхнюю часть анионообменной смолы от ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и транспортировать её в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №4.5: провести обратную промывку остаточных смол в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №4.6: отделить остаточные анионообменные смолы от ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и перевезти их в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №4.7: провести обратную промывку остаточных смол в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №4.8: проверить эффект отделения смолы и выбрать следующий шаг с учётом эффекта отделения смолы: если эффект отделения смолы соответствует требованиям, то выполнить кислотно-щелочную регенерацию; если эффект отделения смолы не соответствует требованиям, то продолжить отделение смолы;

Шаг №4.9: промыть трубопровод между ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки.

Изложенный шаг №5 включает следующие шаги:

Шаг №5.1: вложить кислоту в катионообменные смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №5.2: провести промывку катионообменных смол в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки.

Изложенный шаг №6 включает следующие шаги:

Шаг №6.1: подать щёлочь в анионообменные смолы в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №6.2: провести промывку анионообменных смол в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки.

Изложенный шаг №7 включает следующие шаги

Шаг №7.1: гидротранспортировать анионообменные смолы из ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №7.2: перевезти остаточные анионообменные смолы из ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки посредством сжатого воздуха;

Шаг №7.3: промыть трубопровод между ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №7.4: перемешать смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №7.5: наполнить обессоленной водой ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №7.6: промыть смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки.

Изложенный шаг №8 включает следующие шаги:

Шаг №8.1: гидротранспортировать смолы из ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки в фильтр смешанного действия;

Шаг №8.2: промыть трубопровод транспортировки смолы между фильтром смешанного действия системы тонкой очистки и ФР катионообменной смолы фильтра смешанного действия;

Шаг №8.3: перемешать смолы в фильтре смешанного действия системы тонкой очистки;

Шаг №8.4: наполнить водой фильтр смешанного действия.

Полезные эффекты настоящего изобретения:

(1) Повысить уровень автоматизации системы: первоначальная логика имеет проблемы, так как логики и условия регенерации изменчивы и противоречат операциям по регенерации подпиточной воды, поэтому её практичность низкая, и использоваться не может. Настройка данным способом позволяет достичь следующего: условия регенерации легко удовлетворяют требованиям; операции по регенерации системы тонкой очистки и операции, связанные с системой подготовки обессоленной воды, совместимы друг с другом без конфликтов. К тому же остановки по различным причинам не влияют на использование последующей логики. Новый способ настройки логики регенерации фильтра смешанного действия системы тонкой очистки практичен и позволяет повысить уровень автоматизации системы.

(2) Уменьшить рабочую нагрузку по действиям эксплуатационного персонала: регенерация фильтра смешанного действия системы тонкой очистки задействует более 2000 операций по управлению оборудованием, что требует от эксплуатационного персонала подтверждения нажатием поочерёдно кнопок на операционном интерфейсе для выбора файла операции. Осуществление автоматической регенерации с помощью данного способа настройки уменьшает рабочую нагрузку эксплуатационного персонала.

(3) Снизить вероятность ошибки из-за человеческого фактора: данный способ настройки позволяет автоматически выполнять более 2000 операций, которые раньше выполнялись вручную, и снизить вероятность ошибки из-за человеческого фактора.

(4) Повысить эффективности работы; дежурный персонал может приостановить операцию регенерации во время выполнения работ по регенерации из-за смены работы, управления другими системами, ответа на телефонные звонки и т.д. Ручная операция менее эффективна, а автоматизированная регенерация, настроенная данным способом, повысила эффективность работы.

(5) Разработанный функциональный модуль для проверки и оценки эффекта разделения смолы позволяет предпринимать разные операции по результатам проверки на месте при реализации автоматической регенерации.

(6) Способствование оптимизации по укомплектованию эксплуатационным персоналом: благодаря повышению уровня автоматизации системы уменьшилась рабочая нагрузка эксплуатационного персонала, что способствует оптимизации по укомплектованию операторами АЭС и уменьшению затрат на персонал АЭС.

Описание приложенных фигур

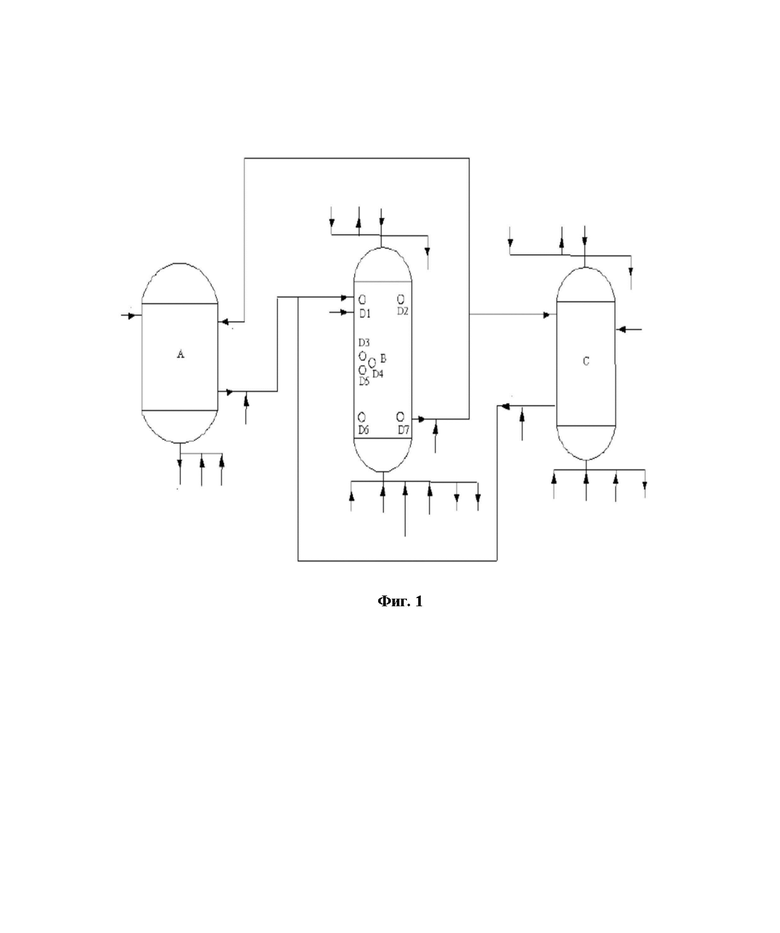

Фигура 1 – Технологическая схема автоматического регенерирующего устройства фильтра смешанного действия системы тонкой очистки конденсата.

Конкретный способ реализации

Ниже приводится подробное описание автоматического регенерирующего устройства и способа регенерации фильтра смешанного действия системы тонкой очистки конденсата в соответствии с настоящим изобретением в сочетании с приложенной фигурой и примерами реализации.

Автоматическое регенерирующее устройство фильтра смешанного действия системы тонкой очистки конденсата включает в себя фильтр смешанного действия тонкой очистки, ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки, ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки и семь спекулумов; в том числе, включая циркуляционный трубопровод между фильтром смешанного действия системы тонкой очистки и ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки, и циркуляционный трубопровод между ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки и ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки.

Способ автоматической регенерации фильтра смешанного действия системы тонкой очистки конденсата, реализация которого основана на вышеизложенном автоматическом регенерирующем устройстве фильтра смешанного действия системы тонкой очистки конденсата, включает в себя следующие шаги:

Шаг №1: выгрузка смолы из фильтра смешанного действия;

Шаг №2: щелочная обработка смолы;

Шаг №3: продувка сжатым воздухом, очистка и обратная промывка;

Шаг №4: разделение катионообменной и анионообменной смол;

Шаг №5: кислотная промывка;

Шаг №6: щелочная промывка;

Шаг №7: перемешивание смолы;

Шаг №8: загрузка смолы в фильтр смешанного действия.

Изложенный шаг №1 включает следующие шаги:

Шаг №1.1: убедиться в отсутствии технического обслуживания, влияющего на фильтр смешанного действия регенерирующей системы тонкой очистки, и проверить состояние клапанов и насосов;

Шаг №1.2: наполнить водой ФР катионообменной смолы фильтра смешанного действия до полного объёма;

Шаг №1.3: гидротранспортировать смолы из фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия;

Шаг №1.4: транспортировать сжатым воздухом остаточные смолы из фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия;

Шаг №1.5: промыть трубопровод транспортировки смолы между фильтром смешанного действия системы тонкой очистки и ФР катионообменной смолы фильтра смешанного действия.

Изложенный шаг №2 включает следующие шаги:

Шаг №2.1: наполнить обессоленной водой ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки до полного объёма;

Шаг №2.2: провести обратную промывку смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №2.3: уплотнить смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №2.4: гидротранспортировать смолы из ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №2.5: транспортировать сжатым воздухом остаточные смолы из ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №2.6: промыть трубопровод между ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №2.7: провести щелочную промывку смолы в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки.

Изложенный шаг №3 включает следующие шаги:

Шаг №3.1: наполнить обессоленной водой ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки до полного объема;

Шаг №3.2: транспортировать часть смол из ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №3.3: промыть трубопровод между ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №3.4: провести продувку сжатым воздухом и очистку смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №3.5: наполнить водой ФР катионообменной смолы фильтра смешанного действия и провести обратную промывку смолы;

Шаг №3.6: провести продувку сжатым воздухом и очистку смолы в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №3.7: наполнить водой ФР анионообменной смолы фильтра смешанного действия и провести обратную промывку смолы;

Шаг №3.8: гидротранспортировать остаточные смолы из ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №3.9: промыть трубопровод между ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки.

Изложенный шаг №4 включает следующие шаги:

Шаг №4.1: провести продувку сжатым воздухом и очистку смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №4.2: наполнить водой ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и провести обратную промывку смолы;

Шаг №4.3: наполнить водой ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №4.4: отделить верхнюю часть анионообменной смолы от ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и транспортировать её в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №4.5: провести обратную промывку остаточных смол в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №4.6: выделить остаточные анионообменные смолы из ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и транспортировать их в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №4.7: провести обратную промывку остаточных смол в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №4.8: проверить эффект разделения смолы и выбрать следующий шаг в соответствии с эффектом разделения смолы: если эффект разделения смолы соответствует требованиям, то выполнить кислотно-щелочную регенерацию; если эффект разделения смолы не соответствует требованиям, то продолжить разделение смолы;

Шаг №4.9: промыть трубопровод между ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки.

Изложенный шаг №5 включает следующие шаги:

Шаг №5.1: подать кислоту в катионообменные смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №5.2: провести промывку катионообменных смол в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Изложенный шаг №6 включает следующие шаги:

Шаг №6.1: вложить щёлочь в анионообменные смолы в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №6.2: провести промывку анионообменных смол в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки.

Изложенный шаг №7 включает следующие шаги:

Шаг №7.1: гидротранспортировать анионообменные смолы из ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №7.2: транспортировать сжатым воздухом остаточные анионообменные смолы из ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №7.3: промыть трубопровод между ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №7.4: перемешать смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №7.5: наполнить обессоленной водой ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №7.6: промыть смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки.

Изложенный шаг №8 включает следующие шаги:

Шаг №8.1: гидротранспортировать смолы из ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки в фильтр смешанного действия;

Шаг №8.2: промыть трубопровод транспортировки смолы между фильтром смешанного действия системы тонкой очистки и ФР катионообменной смолы фильтра смешанного действия;

Шаг №8.3: перемешать смолы в фильтре смешанного действия системы тонкой очистки;

Шаг №8.4: наполнить водой фильтр смешанного действия.

Пример осуществления:

Как показано на приложенной фигуре 1:

Где: A – фильтр смешанного действия системы тонкой очистки; B – ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки; C – ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки; D - спекулум на ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки, всего семь спекулумов в разных местах.

Шаг №1: убедиться в отсутствии технического обслуживания, влияющего на фильтр смешанного действия регенерирующей системы тонкой очистки, и проверить состояние клапанов и насосов;

Шаг №2: наполнить водой ФР катионообменной смолы: наполнить водой ФР катионообменной смолы фильтра смешанного действия до полного объёма;

Шаг №3 гидротранспортировка смол в ФР катионообменной смолы: гидротранспортировать смолы из фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия;

Шаг №4 транспортировка сжатым воздухом смолы в ФР катионообменной смолы: транспортировать сжатым воздухом остаточные смолы из фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия посредством сжатого воздуха;

Шаг №5 промывка трубопровода: промыть трубопровод транспортировки смолы между фильтром смешанного действия системы тонкой очистки и ФР катионообменной смолы фильтра смешанного действия;

Шаг №6 наполнить водой ФР катионообменной смолы: наполнить водой ФР катионообменной смолы фильтра смешанного действия до полного объёма;

Шаг №7 обратная промывка: провести обратную промывку смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №8 уплотнение: уплотнить смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №9 гидротранспортировка смол в ФР анионообменной смолы; гидротранспортировать смолы из ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №10 транспортировка сжатым воздухом в ФР анионообменной смолы: транспортировать сжатым воздухом остаточные смолы из ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №11 промывка трубопровода: промыть трубопровод между ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №12 Подача щёлочи и щелочная промывка: провести щелочную промывку смолы в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки.

Шаг №13 наполнение водой ФР катионообменной смолы: наполнить водой ФР катионообменной смолы фильтра смешанного действия до полного объёма;

Шаг №14 транспортировать часть смол в ФР катионообменной смолы; перевезти часть смол из ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №15 промывка трубопровода: промыть трубопровод между ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №16 продувка сжатым воздухом и очистка смолы в ФР катионообменной смолы: провести продувку сжатым воздухом и очистку смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №17 обратная промывка смолы в ФР катионообменной смолы: наполнить водой ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и провести обратную промывку смолы;

Шаг №18 продувка сжатым воздухом и очистка смолы в ФР анионообменной смолы: провести продувку сжатым воздухом и очистить смолы в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №19 обратная промывка смолы в ФР анионообменной смолы: наполнить водой ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки и провести обратную промывку смолы;

Шаг №20 гидротранспортировка остаточных смол из ФР анионообменной смолы в ФР катионообменной смолы; гидротранспортировать остаточные смолы из ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №21 транспортировка сжатым воздухом смол из ФР анионообменной смолы в ФР катионообменной смолы: транспортировать сжатым воздухом остаточные смолы из ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №22 промывка трубопровода: промыть трубопровод между ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №23 продувка сжатым воздухом и очистка смолы в ФР катионообменной смолы: провести продувку сжатым воздухом и очистку смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №24 обратная промывка смолы в ФР катионообменной смолы: наполнить водой ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и провести обратную промывку смолы;

Шаг №25 наполнение водой ФР анионообменной смолы: наполнить водой ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки до полного объёма;

Шаг №26 первое отделение анионообменной смолы в ФР катионообменной смолы: отделить анионообменную смолу верхней части из ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и направить её в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №27 обратная промывка смолы в ФР катионообменной смолы: провести обратную промывку остаточных смол в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки.

Шаг №28 второе отделение анионообменной смолы в ФР катионообменной смолы: отделить остаточные анионообменные смолы от ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и направить их в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки.

Шаг №29 обратная промывка смолы в ФР катионообменной смолы: провести обратную промывку остаточных смол в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки.

Шаг №30 проверка эффекта отделения смолы, если эффект отделения смолы соответствует требованиям, то выполнить кислотно-щелочную регенерацию;

Если эффект отделения смолы не соответствует требованиям, то выполнить третье разделение смолы. Проверить эффект отделения смолы и выбрать следующую операцию с учётом эффекта отделения смолы: если эффект отделения смолы соответствует требованиям, то выполнить кислотно-щелочную регенерацию; если эффект отделения смолы не соответствует требованиям, то продолжить отделение смолы.

Шаг №31 промывка трубопровода: промыть трубопровод между ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки.

Шаг №32 подача кислоты в смолы в ФР катионообменной смолы: подать кислоту в катионообменные смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №33 промывка смолы в ФР катионообменной смолы: провести промывку катионообменных смол в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки.

Шаг №34 подача щёлочи в смолы в ФР анионообменной смолы: подать щёлочь в анионообменные смолы в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки.

Шаг №35 промывка смол в ФР анионообменной смолы: провести промывку анионообменных смол в ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №36 гидротранспортировка смол из ФР анионообменной смолы в ФР катионообменной смолы: гидротранспортировать анионообменные смолы из ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №37 транспортировка сжатым воздухом анионообменных смол из ФР анионообменной смолы в ФР катионообменной смолы; транспортировать сжатым воздухом остаточные анионообменные смолы из ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №38 промывка трубопровода: промыть трубопровод между ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки и ФР анионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №39 перемешивание смол: перемешать смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №40 наполнение обессоленной водой ФР катионообменной смолы: наполнить обессоленной водой ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки;

Шаг №41 промывка ФР катионообменной смолы: промыть смолы в ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки.

Шаг №42 гидротранспортировка смол в фильтр смешанного действия: гидротранспортировать смолы из ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки в фильтр смешанного действия;

Шаг №43 транспортировка сжатым воздухом смол в ФР катионообменной смолы: транспортировать сжатым воздухом остаточные смолы из ФР катионообменной смолы фильтра смешанного действия системы тонкой очистки в фильтр смешанного действия;

Шаг №44 промывка трубопровода: промыть трубопровод транспортировки смолы между фильтром смешанного действия системы тонкой очистки и ФР катионообменной смолы фильтра смешанного действия;

Шаг №45 перемешивание смол: перемешать смолы в фильтре смешанного действия системы тонкой очистки;

Шаг №46 наполнение фильтра смешанного действия: наполнить водой фильтр смешанного действия.

При разделении смол нужно проверить состояние смолы в ФР катионообменной смолы, например, проверить возмущение смолы на месте спекулума D6 на шаге 26, проверить эффект отделения смолы на местах спекулума D3, спекулума D4 и спекулума D5 на шаге №30 после отделения. Если эффект отделения соответствует требованиям, то можно продолжить выполнение последующего шага №31, если эффект отделения не соответствует требованиям, то нужно вернуться к шагу №26 и снова выполнить отделение смолы, пока не будет достигнут требуемый эффект отделения.

Примеры осуществления настоящего изобретения подробно описаны выше. Настоящее изобретение не ограничивается вышеупомянутыми примерами осуществления, допускается внесение изменений в объеме знаний технических специалистов в данной области техники и без отклонения от технической задачи изобретения в данном изобретении.

Группа изобретений относится к водообработке и конкретно касается автоматического регенерирующего устройства и способа регенерации фильтра смешанного действия системы тонкой очистки конденсата. Автоматическое регенерирующее устройство включает в себя фильтр смешанного действия тонкой очистки, фильтр-регенератор катионообменной смолы фильтра смешанного действия системы тонкой очистки, фильтр-регенератор анионообменной смолы фильтра смешанного действия системы тонкой очистки и семь спекулумов. При этом фильтр смешанного действия системы тонкой очистки и фильтр-регенератор катионообменной смолы соединены циркуляционным трубопроводом. Также фильтр-регенератор катионообменной смолы и фильтр-регенератор анионообменной смолы соединены циркуляционным трубопроводом. Техническим результатом является обеспечение автоматической регенерации фильтра смешанного действия и повышение эффективности работы регенерирующего устройства. 2 н. и 8 з.п. ф-лы, 1 ил.

1. Автоматическое регенерирующее устройство фильтра смешанного действия системы тонкой очистки конденсата, характеризующееся тем, что включает в себя фильтр смешанного действия тонкой очистки, фильтр-регенератор катионообменной смолы фильтра смешанного действия системы тонкой очистки, фильтр-регенератор анионообменной смолы фильтра смешанного действия системы тонкой очистки и семь спекулумов, фильтр смешанного действия системы тонкой очистки и фильтр-регенератор катионообменной смолы фильтра смешанного действия системы тонкой очистки соединены циркуляционным трубопроводом, фильтр-регенератор анионообменной смолы фильтра смешанного действия системы тонкой очистки и фильтр-регенератор катионообменной смолы фильтра смешанного действия системы тонкой очистки соединены циркуляционным трубопроводом.

2. Способ регенерации автоматического регенерирующего устройства фильтра смешанного действия системы тонкой очистки конденсата по п.1, характеризующийся тем, что включает следующие шаги:

шаг №1: выгрузка смолы из фильтра смешанного действия;

шаг №2: щелочная обработка смолы;

шаг №3: продувка сжатым воздухом, очистка и обратная промывка;

шаг №4: разделение катионообменной и анионообменной смол;

шаг №5: кислотная промывка;

шаг №6: щелочная промывка;

шаг №7: перемешивание смолы;

шаг №8: загрузка смолы в фильтр смешанного действия.

3. Способ по п.2, характеризующийся тем, что шаг №1 включает следующие шаги:

шаг №1.1: убедиться в отсутствии технического обслуживания, влияющего на фильтр смешанного действия регенерирующей системы тонкой очистки, и проверить состояние клапанов и насосов;

шаг №1.2: наполнить водой фильтр-регенератор катионообменной смолы фильтра смешанного действия до полного объёма;

шаг №1.3: гидротранспортировать смолы из фильтра смешанного действия системы тонкой очистки в фильтр-регенератор катионообменной смолы фильтра смешанного действия;

шаг №1.4: транспортировать сжатым воздухом остаточные смолы из фильтра смешанного действия системы тонкой очистки в фильтр-регенератор катионообменной смолы фильтра смешанного действия;

шаг №1.5: промыть трубопровод транспортировки смолы между фильтром смешанного действия системы тонкой очистки и фильтром-регенератором катионообменной смолы фильтра смешанного действия.

4. Способ по п.2, характеризующийся тем, что шаг №2 включает следующие шаги:

шаг №2.1: наполнить обессоленной водой фильтр-регенератор катионообменной смолы фильтра смешанного действия системы тонкой очистки до полного объёма;

шаг №2.2: провести обратную промывку смолы в фильтре-регенераторе катионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №2.3: уплотнить смолы в фильтре-регенераторе катионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №2.4: гидротранспортировать смолы из фильтра-регенератора катионообменной смолы фильтра смешанного действия системы тонкой очистки в фильтр-регенератор анионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №2.5: транспортировать сжатым воздухом остаточные смолы из фильтра-регенератора катионообменной смолы фильтра смешанного действия системы тонкой очистки в фильтр-регенератор анионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №2.6: промыть трубопровод между фильтром-регенератором катионообменной смолы фильтра смешанного действия системы тонкой очистки и фильтром-регенератором анионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №2.7: подать щёлочь и провести щелочную промывку смолы в фильтре-регенераторе анионообменной смолы фильтра смешанного действия системы тонкой очистки.

5. Способ по п.2, характеризующийся тем, что изложенный шаг №3 включает следующие шаги:

шаг №3.1: наполнить обессоленной водой фильтр-регенератор катионообменной смолы фильтра смешанного действия системы тонкой очистки до полного объема;

шаг №3.2: транспортировать часть смол из фильтра-регенератора анионообменной смолы фильтра смешанного действия системы тонкой очистки в фильтр-регенератор катионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №3.3: промыть трубопровод между фильтром-регенератором катионообменной смолы фильтра смешанного действия системы тонкой очистки и фильтром-регенератором анионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №3.4: провести продувку сжатым воздухом и очистку смолы в фильтре-регенераторе катионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №3.5: наполнить водой фильтр-регенератор катионообменной смолы фильтра смешанного действия и провести обратную промывку смолы;

шаг №3.6: провести продувку сжатым воздухом и очистку смолы в фильтре-регенераторе анионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №3.7: наполнить водой фильтр-регенератор анионообменной смолы фильтра смешанного действия и провести обратную промывку смолы;

шаг №3.8: гидротранспортировать остаточные смолы из фильтра-регенератора анионообменной смолы фильтра смешанного действия системы тонкой очистки в фильтр-регенератор катионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №3.9: промыть трубопровод между фильтром-регенератором катионообменной смолы фильтра смешанного действия системы тонкой очистки и фильтром-регенератором анионообменной смолы фильтра смешанного действия системы тонкой очистки.

6. Способ по п.2, характеризующийся тем, что шаг №4 включает следующие шаги:

шаг №4.1: провести продувку сжатым воздухом и очистку смолы в фильтре-регенераторе катионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №4.2: наполнить водой фильтр-регенератор катионообменной смолы фильтра смешанного действия системы тонкой очистки и провести обратную промывку смолы;

шаг №4.3: наполнить водой фильтр-регенератор анионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №4.4: отделить верхнюю часть анионообменной смолы от фильтре-регенераторе катионообменной смолы фильтра смешанного действия системы тонкой очистки и направить её в фильтр-регенератор анионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №4.5: провести обратную промывку остаточных смол в фильтре-регенераторе катионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №4.6: отделить остаточные анионообменные смолы в фильтре-регенераторе катионообменной смолы фильтра смешанного действия системы тонкой очистки и направить их в фильтр-регенератор анионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №4.7: провести обратную промывку остаточных смол в фильтре-регенераторе катионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №4.8: проверить эффект отделения смолы и выбрать следующий шаг с учётом эффекта отделения смолы: если эффект отделения смолы соответствует требованиям, то выполнить кислотно-щелочную регенерацию; если эффект отделения смолы не соответствует требованиям, то продолжить отделение смолы;

шаг №4.9: промыть трубопровод между фильтром-регенератором катионообменной смолы фильтра смешанного действия системы тонкой очистки и фильтром-регенератором анионообменной смолы фильтра смешанного действия системы тонкой очистки.

7. Способ по п.2, характеризующийся тем, что шаг №5 включает следующие шаги:

шаг №5.1: подать кислоту в катионообменные смолы в фильтре-регенераторе катионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №5.2: провести промывку катионообменных смол в фильтре-регенераторе катионообменной смолы фильтра смешанного действия системы тонкой очистки.

8. Способ по п.2, характеризующийся тем, что шаг №6 включает следующие шаги:

шаг №6.1: подать щёлочь в анионообменные смолы в фильтре-регенераторе анионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №6.2: провести промывку анионообменных смол в фильтре-регенераторе анионообменной смолы фильтра смешанного действия системы тонкой очистки.

9. Способ по п.2, характеризующийся тем, что шаг №7 включает следующие шаги:

шаг №7.1: гидротранспортировать анионообменные смолы из фильтра-регенератора анионообменной смолы фильтра смешанного действия системы тонкой очистки в фильтр-регенератор катионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №7.2: транспортировать остаточные анионообменные смолы из фильтра-регенератора анионообменной смолы фильтра смешанного действия системы тонкой очистки в фильтр-регенератор катионообменной смолы фильтра смешанного действия системы тонкой очистки посредством сжатого воздуха;

шаг №7.3: промыть трубопровод между фильтром-регенератором катионообменной смолы фильтра смешанного действия системы тонкой очистки и фильтром-регенератором анионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №7.4: перемешать смолы в фильтре-регенераторе катионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №7.5: наполнить водой фильтр-регенератор катионообменной смолы фильтра смешанного действия системы тонкой очистки;

шаг №7.6: промыть смолы в фильтре-регенераторе катионообменной смолы фильтра смешанного действия системы тонкой очистки.

10. Способ по п.2, характеризующийся тем, что шаг №8 включает следующие шаги:

шаг №8.1: гидротранспортировать смолы из фильтра-регенератора катионообменной смолы фильтра смешанного действия системы тонкой очистки в фильтр смешанного действия;

шаг №8.2: промыть трубопровод транспортировки смолы между фильтром смешанного действия системы тонкой очистки и фильтром-регенератором катионообменной смолы фильтра смешанного действия;

шаг №8.3: перемешать смолы в фильтре смешанного действия системы тонкой очистки;

шаг №8.4: наполнить водой фильтр смешанного действия.
