АЭРОЗОЛЬНЫЙ ИНГАЛЯТОР, СОДЕРЖАЩИЙ УЗЕЛ ДЛЯ ПЕРЕМЕЩЕНИЯ НИКОТИНА Российский патент 2025 года по МПК A61M15/00

[Область техники]

Настоящее изобретение относится к аэрозольному ингалятору, содержащему узел для перемещения никотина.

Настоящая заявка испрашивает преимущество приоритета на основании патентной заявки Кореи №10-2021-0109832, поданной 20 августа 2021 г., полное содержание которой полностью включено в настоящий документ посредством ссылки.

[Предшествующий уровень техники]

Устройства-ингаляторы, содержащие электронную сигарету, разрабатываются с тем, чтобы нагревалась и испарялась жидкость, содержащая раствор никотина, и затягивался испарившийся аэрозоль. Многие пользователи курят с помощью разработанных устройств-ингаляторов, и количество пользователей, которые используют устройства-ингаляторы, увеличивается. В соответствующей области разрабатывается новый тип аэрозольного ингалятора, который улучшает обычные курительные изделия, чтобы распылять аэрозоль никотинергических веществ способом, отличным от сжигания или нагревания. Например, патент Кореи №10-1257597 раскрывает ингалятор с табачным ароматом ненагревательного типа.

Пропеллент представляет собой вещество, которое переносит в рот пользователя никотинергические вещества в качестве источника подачи никотина или аэрозолей, образованных в результате осуществления реакции никотинергических веществ с веществами органических кислот, и ингаляторы, в которых используется пропеллент, могут работать по типу ненагревательному и типу, не относящемуся к электронному, так что имеется ряд преимуществ, таких как наличие простой конструкции, неиспользование аккумулятора и т.д. При намерении затянуть жидкое вещество никотина внутрь организма человека способ доставки с использованием пропеллента, соответствующего количества никотина в каждой затяжке, может иметь значение.

В случае ингалятора, использующего пропеллент, большинство его движений в ингаляторе может обуславливаться пропеллентом и, таким образом, трудно контролировать скорость или давление и расход с помощью устройства (в частности, конструкции клапана). Соответственно исследование касательно метода проведения контроля количества перемещения никотина в аэрозоле проводят постоянно в соответствующей области техники.

[Документ предшествующего уровня техники]

[Патентный документ]

(Патентный документ 1) Выложенная для всеобщего ознакомления патентная публикация Кореи №10-2001-0080091

[Описание изобретения]

[Техническая задача]

Для того, чтобы решить вышеуказанные задачи, в аэрозольном ингаляторе, использующем пропеллент, настоящее изобретение обеспечивает аэрозольный ингалятор, содержащий узел для перемещения никотина, способный рассчитывать количество перемещения никотина и контролировать количество фактического перемещения никотина так, чтобы оно значительно не отклонялось от соответствующего расчетного значения.

[Техническое решение]

Согласно первому аспекту настоящего изобретения, настоящее изобретение обеспечивает аэрозольный ингалятор, содержащий узел для перемещения никотина, где узел для перемещения никотина содержит первый контейнер, загруженный никотин-содержащим раствором и пропеллентом, и второй контейнер, соединенный с первым контейнером для загрузки жидкостью из первого контейнера, и пропеллент находится в жидкой фазе и газовой фазе в первом контейнере.

В одном из вариантов осуществления настоящего изобретения пропеллент представляет собой вещество с давлением пара от 60 фунт/кв.дюйм изб. (psig) (413,6854374 кПа изб.) до 100 фунт/кв.дюйм изб. (689,475729 кПа изб.) при 21°С.

В одном варианте осуществления настоящего изобретения никотин-содержащий раствор в первый контейнер загружают в количестве от 1% до 10% по массе в пересчете на общую массу пропеллента.

В одном варианте осуществления настоящего изобретения объем жидкости, содержащей никотин-содержащий раствор и жидкий пропеллент, в первом контейнере составляет 85% по объему или меньше в расчете на внутренний объем первого контейнера.

В одном из вариантов осуществления настоящего изобретения газообразный пропеллент непосредственно перед тем, как второй контейнер загрузят жидкостью после того, как первый контейнер загрузят никотин-содержащим раствором и пропеллентом, содержится 5% по массе или меньше в пересчете на общую массу пропеллента.

В одном варианте осуществления настоящего изобретения второй контейнер загружают жидкостью из первого контейнера и отделяют от первого контейнера после того, как внутреннее пространство полностью загружено.

В одном варианте осуществления настоящего изобретения внутреннее пространство второго контейнера сжимается и разжимается в зависимости от количества жидкости, загруженной в первый контейнер.

В одном варианте осуществления настоящего изобретения аэрозольный ингалятор дополнительно содержит генератор аэрозоля, и генератор аэрозоля соединен со вторым контейнером, отделенным от первого контейнера, снабжается жидкостью, загруженной во второй контейнер, и генерирует аэрозоль до тех пор, пока жидкость полностью не израсходуется.

В одном варианте осуществления настоящего изобретения загруженная во второй контейнер жидкость составляет такое количество, что аэрозоль, генерируемый с помощью генератора аэрозоля, может быть полностью израсходован за 5 затяжек - 15 затяжек.

В одном варианте осуществления настоящего изобретения, когда жидкость, загруженная во второй контейнер, полностью израсходована, второй контейнер отделяют от генератора аэрозоля, соединяют с первым контейнером и загружают жидкостью из первого контейнера, и повторяющийся процесс загрузки и расходования жидкости прекращают, когда объем жидкости в первом контейнере составляет 15% по объему или меньше в расчете на внутренний объем первого контейнера.

В одном варианте осуществления настоящего изобретения жидкость в первом контейнере составляет такое количество, чтобы второй контейнер можно было загрузить от 15 раз до 25 раз, пока не прекратится загрузка.

[Полезные эффекты изобретения]

Аэрозольный ингалятор согласно одному варианту осуществления настоящего изобретения содержит описанный ниже узел для перемещения никотина, тем самым решая проблему в том аспекте, что количество перемещения никотина значительно изменяется каждый раз, когда пользователь применяет аэрозольный ингалятор, и контролируя изменение количества перемещения никотина в пределах 5% или меньше, пока полностью не использован аэрозольный ингалятор.

[Описание чертежей]

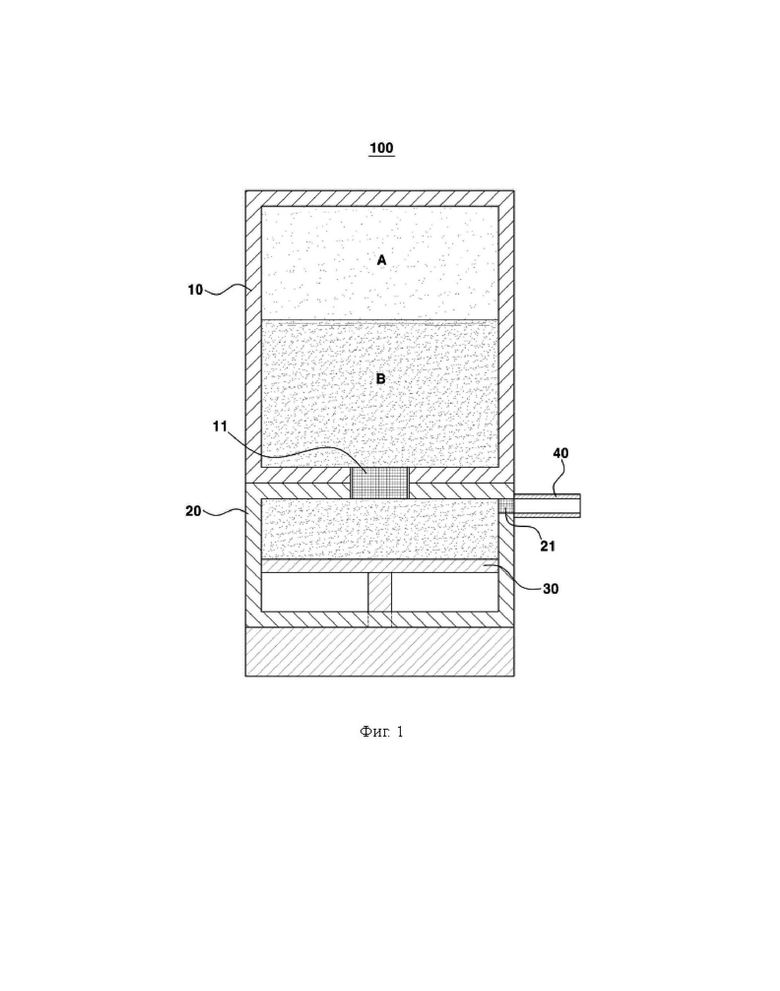

ФИГ. 1 представляет собой вид, схематично показывающий конструкцию узла для перемещения никотина в соответствии с одним вариантом осуществления настоящего изобретения.

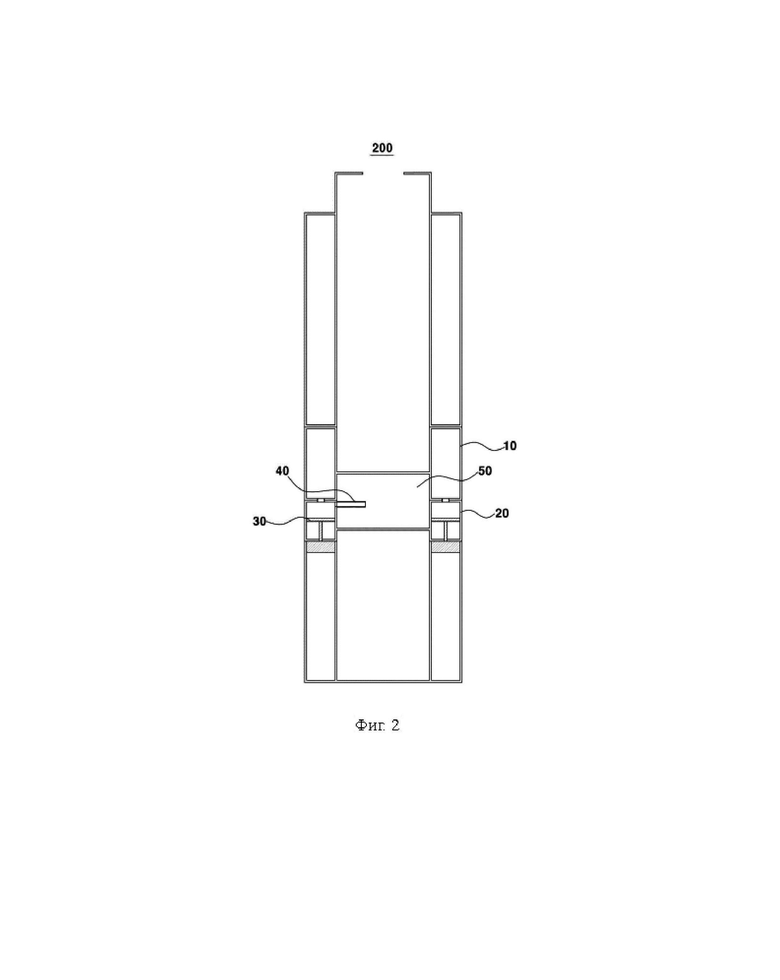

ФИГ. 2 представляет собой вид, схематично показывающий конструкцию аэрозольного ингалятора, содержащего узел для перемещения никотина в соответствии с одним вариантом осуществления настоящего изобретения.

[Лучший вариант осуществления изобретения]

Здесь и далее варианты осуществления изобретения описываются подробно со ссылкой на иллюстративные чертежи. При добавлении позиционных обозначений к компонентам каждого чертежа следует отметить, что одним и тем же компонентам по возможности присваиваются одни и те же позиционные обозначения, даже если компоненты показаны на различных чертежах. Кроме того, при описании варианта осуществления изобретения, если определено, что подробное описание соответствующей известной конфигурации или функции может препятствовать пониманию варианта осуществления изобретения, их подробное описание будет опущено.

Кроме того, такие термины, как «первый», «второй», «А», «В», «(a)» и «(b)» могут использоваться для описании компонентов варианта осуществления изобретения. Эти термины служат только для отличия компонентов от других компонентов и не ограничивают сущность, последовательность или порядок компонентов. Если компонент описывается как «соединенный», «комбинированный» или «связанный» с другим компонентом, следует понимать, что, хотя компонент может быть напрямую соединен или связан с другим компонентом, другие компоненты могут быть также «соединены», «скомбинированы» или «связаны» между двумя следующими друг за другом компонентами.

Компоненты, включенные в любой вариант осуществления изобретения и компоненты с общей функцией, будут описаны с использованием тех же названий в других вариантах осуществления изобретения. Если не указано иное, описанные для любого варианта осуществления изобретения описания могут также применяться к другим вариантам осуществления изобретения, и их подробные описания в пределах перекрывающего диапазона будут опущены.

Настоящее изобретение относится к аэрозольному ингалятору, содержащему узел для перемещения никотина, и предназначено для обеспечения аэрозольного ингалятора, способного к равномерному перемещению никотина через узел для перемещения никотина в ингаляторе, использующем пропеллент для эффективного перехода никотина. В контексте настоящего документа термин «аэрозольный ингалятор» означает устройство, которое распыляет аэрозоль никотин-содержащего раствора, описываемый далее, для его доставки в легкое пользователя через ротовую полость пользователя.

Аэрозольный ингалятор согласно одному варианту осуществления настоящего изобретения содержит узел для перемещения никотина, и узел для перемещения никотина содержит первый контейнер, загруженный никотин-содержащим раствором и пропеллентом, и второй контейнер, соединенный с первым контейнером для загрузки жидкостью из первого контейнера.

Термин «никотин-содержащий раствор» в контексте настоящего документа означает жидкость, содержащую предварительно заданный уровень никотина, причем компоненты, из которых состоит жидкость, отличные от никотина, представляют собой спирт, парфюмерные ингредиенты и т.д., и может быть использовано вещество, широко применяемое в соответствующей области. Никотин может поставляться в форме никотинергического вещества, включая никотин, соль никотина, алкалоида никотина, производное никотина и т.п., и может быть эффективно диспергирован в спирте, в большом количестве содержащемся в никотин-содержащем растворе. Спирт конкретно не ограничен, при условии, что он широко используется в соответствующей области. Тем не менее, согласно одному варианту осуществления настоящего изобретения, спирт выбран из группы, состоящей из одноатомного спирта, двухатомного спирта, трехатомного спирта и их комбинации, где одноатомный спирт представляет собой этанол, гликоль или гликолевый эфир, а именно, двухатомный спирт выбран из группы, состоящей из пропиленгликоля, полипропиленгликоля, полиэтиленгликоля и их комбинации, и трехатомный спирт представляет собой глицерин. Общую массу никотина, содержащегося в никотин-содержащем растворе, можно контролировать в соответствии со стандартами и спецификациями продукции в соответствующей области, но согласно варианту осуществления настоящего изобретения, концентрация никотина в никотин-содержащем растворе составляет от 1% до 10% по массе, конкретнее от 1,5% до 8% по массе и более конкретно от 2% до 6% по массе. Аэрозоль, сгенерированный в пределах вышеуказанного диапазона концентрации никотина, может повысить ощущение удовлетворенности пользователя.

Пропеллент служит для переноса аэрозоля, генерируемого из никотин-содержащего раствора, в ротовую полость пользователя, и соединение, которое в основном не вызывает побочных эффектов в организме человека, используют в качестве пропеллента. Пропеллент находится в жидкой фазе или газовой фазе под давлением в первом контейнере, и когда жидкий пропеллент равномерно смешивают с никотин-содержащим раствором, и, таким образом, жидкость в первом контейнере загружают во второй контейнер, жидкость с составом, одинаковым с остатком в первом контейнере, загружают во второй контейнер. Пропеллент может быть выбран из веществ с предварительно заданным уровнем давления пара, чтобы разделяться на жидкую фазу или газовую фазу в первом контейнере, и эти вещества должны иметь низкое сродство к никотин-содержащему раствору, так чтобы собственные функциональные возможности пропеллента могли поддерживаться при генерировании аэрозоля впоследствии. Согласно варианту осуществления настоящего изобретения пропеллент представляет собой вещество с давлением пара от 60 фунт/кв.дюйм изб. до 100 фунт/кв.дюйм изб., конкретнее от 65 фунт/кв.дюйм изб. до 95 фунт/кв.дюйм изб. и более конкретно от 70 фунт/кв.дюйм изб. до 90 фунт/кв.дюйм изб. при 21°С. Если пропеллент имеет давление пара ниже, чем вышеуказанный диапазон, функция переноса аэрозоля может быть снижена, а если пропеллент имеет давление пара выше, чем вышеуказанный диапазон, требуется избыточное давление, чтобы сжижать выше предварительно заданного уровня. Согласно одному варианту осуществления настоящего изобретения пропеллент представляет собой фторированный алкан, конкретнее фторированный этан, фторированный пропан или фторированный бутан и более конкретно 1,1,1,2-тетрафторэтан или 1,1,1,2,3,3,3-гептафторпропан. Конкретные условия пропеллентов для ингаляции и т.д. могут соответствовать стандартам Фармакопеи США (USP).

Соотношение никотин-содержащего раствора и пропеллента, загруженного в первый контейнер, может быть отрегулировано таким образом, чтобы никотин-содержащий раствор и пропеллент могли поддерживать свои соответствующие функциональные возможности, когда жидкость загружают во второй контейнер. Согласно одному варианту осуществления настоящего изобретения в первый контейнер никотин-содержащий раствор загружают в количестве от 1% до 10% по массе, конкретнее от 1% до 7% по массе и более конкретно от 1% до 4% по массе в пересчете на общую массу пропеллента. Если содержание никотин-содержащего раствора ниже вышеуказанного диапазона, то содержание никотина, подаваемого для однократной затяжки, при использовании аэрозольного ингалятора может оказаться недостаточным, а если содержание никотин-содержащего раствора является более высоким, чем вышеуказанный диапазон, перемещение никотина может и не быть эффективно продолжено вследствие недостаточного содержания пропеллента.

Чтобы полностью сжижать пропеллент, который представляет собой газ, при комнатной температуре, поскольку требуется избыточное давление для первого контейнера, и первый контейнер является легче повреждаемым внешним ударом, и таким образом внутренняя жидкость может просачиваться, предпочтительно управлять жидкостью в первом контейнере так, чтобы не превышать предварительно заданный уровень. Согласно одному варианту осуществления настоящего изобретения объем жидкости, содержащей никотин-содержащий раствор и пропеллент жидкой фазы, в первом контейнере составляет 85% по объему или меньше, конкретнее 83% по объему или меньше, и более конкретно 81%о по объему или меньше, в расчете на внутренний объем первого контейнера. Если объем жидкости, загруженный в первый контейнер, превышает 85% по объему, проблема просачивания жидкости может возникнуть, как описано выше, и, поскольку объем исходного газа мал и, таким образом, скорость изменения объема газа в зависимости от загрузки второго контейнера велика, стабильность в формировании однородной композиции жидкости может быть снижена. Поскольку объем жидкости в первом контейнере постепенно уменьшается по мере того, как загружают жидкостью второй контейнер, важно отметить, что верхний предел вышеописанных объемов жидкости может быть применен, когда никотин-содержащий раствор и пропеллент первоначально загружают в первый контейнер.

Чтобы увеличить долю жидкого пропеллента, фактически загружаемую во второй контейнер и могущую быть использованной, среди загруженных пропеллентов и чтобы предохранить первый контейнер от пребывания избыточного увеличенным, может быть предпочтительным позволять превышать предварительно заданный уровень объему жидкости в первом контейнере непосредственно перед тем, как жидкость загружают во второй контейнер после того, как первый контейнер загружают никотин-содержащим раствором и пропеллентом (т.е. состояние, при котором жидкость и газ в первом контейнере находятся в динамическом равновесии). Согласно одному варианту осуществления настоящего изобретения объем жидкости в первом контейнере непосредственно перед тем, как загружают жидкость во второй контейнер после того, как загружают первый контейнер никотин-содержащим раствором и пропеллентом составляет 50% по объему или более, конкретнее 55% по объему или более и более конкретно 60% по объему или более в расчете на внутренний объем первого контейнера. Если объем жидкости в первом контейнере составляет меньше 50% по объему, пригодность загруженного пропеллента, как описано выше, может быть значительно снижена.

Первый контейнер находится под давлением выше, чем атмосферное давление, так что пропеллент, загруженный в контейнер, может быть разделен на жидкость и газ. Поскольку жидкий пропеллент загружают во второй контейнер, чтобы играл активную роль в переносе аэрозоля, первый контейнер сразу после загрузки находится под давлением, так что большое количество жидкого пропеллента может иметь место относительно газообразного пропеллента.

Газообразный пропеллент в конечном итоге остается в первом контейнере и обеспечивает продвижение, когда жидкость в первом контейнере загружают во второй контейнер, что достаточно, если первый контейнер может работать на расчетном уровне в соответствии с уравнением для состава, которое будет описано далее, и можно скорректировать с учетом диапазона объемной доли жидкости в первом контейнере, описанной выше. Согласно одному варианту осуществления настоящего изобретения, газообразный пропеллент непосредственно перед тем, как жидкость загружают во второй контейнер после того, как первый контейнер загружают никотин-содержащим раствором и пропеллентом (т.е. состояние, в котором жидкость и газ в первом контейнере находятся в динамическом равновесии) содержится в количестве 5% по массе или меньше, конкретнее 3% по весу или меньше и более конкретно 1% по массе в пересчете на общую массу пропеллента. Если газообразный пропеллент превышает 5% по массе, содержание жидкого пропеллента, загружаемого во второй контейнер, маленькое, и, следовательно, функциональные возможности для переноса аэрозоля в соответствии с вводом пропеллента уменьшаются.

Состав жидкости в первом контейнере можно рассчитать с помощью уравнения идеального газа. Поскольку никотин-содержащий раствор, загруженный вместе с пропеллентом, находится в жидкой фазе при комнатной температуре, он имеет значительно меньшее давление пара по сравнению с пропеллентом, который находится в газовой фазе при комнатной температуре. Кроме того, поскольку пропеллент имеет низкое сродство с никотин- содержащим раствором, состав жидкости в первом контейнере, который рассчитан на основании давления пара пропеллента, не сильно отличается от фактического измеренного значения. Поскольку состав никотин-содержащего раствора значительно не меняется в зависимости от давления в первом контейнере, состав жидкости в первом контейнере можно оценить, рассчитав количество жидкого пропеллента. Во-первых, объем газообразного пропеллента можно рассчитать по приведенному ниже уравнению 1:

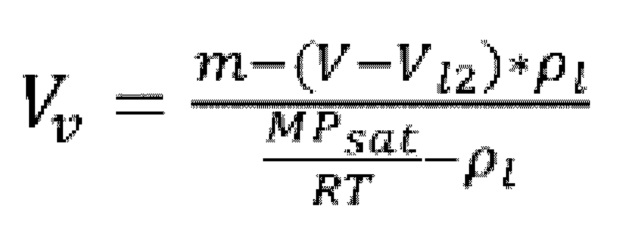

[Уравнение 1]

где V_ν означает объем (мл) газообразного пропеллента, m означает количество (г) загруженного пропеллента, V означает емкость (мл) первого контейнера, V_l2 означает объем (мл) никотин-содержащего раствора, ρ_l означает плотность (кг/м³) жидкого пропеллента, М означает молекулярную массу (г/моль) пропеллента, P_sat означает давление насыщенного пара (атм), R означает газовую постоянную 0,082 (атм/(моль⋅К), и Т означает температуру (К).

На основании объема газообразного пропеллента, рассчитанного выше, можно рассчитать объем жидкого пропеллента по приведенному ниже уравнению 2:

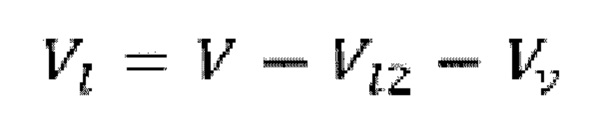

[Уравнение 2]

где V, V_l2 и V_ν означают то же, что и то, что определено в уравнении 1 выше, a V_l означает объем (мл) жидкого пропеллента.

На основании объема жидкого пропеллента, рассчитанного выше, можно рассчитать массу жидкого пропеллента по приведенному ниже уравнению 3:

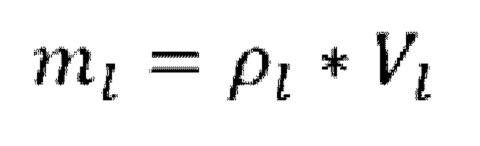

[Уравнение 3]

где ρ_l и V_l означают то же, что и то, что определено в уравнениях 1 и 2 выше, a m_l означает массу (г) жидкого пропеллента.

На основании массы жидкого пропеллента, рассчитанной выше, можно рассчитать массу жидкости первого контейнера по приведенному ниже уравнению 4:

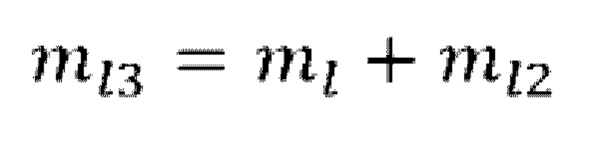

[Уравнение 4]

где m_l означает то же, что и то, что определено в уравнении 3 выше, m_l2 означает массу (г) никотин-содержащего раствора, а m_l3 означает массу (г) жидкости в первом контейнере.

Как подтверждается приведенным ниже вариантом осуществления изобретения, учитывая, что количество никотина во втором контейнере значительно не изменяется при загрузке второго контейнера около 20 раз, аэрозольный ингалятор согласно варианту осуществления настоящего изобретения может быть сконструирован без ограничений в количестве перемещения никотина путем изменения состава жидкости. Описанные выше состояния конструкции востребованы в пределах диапазона, рассчитанного при фактической реализации аэрозольного ингалятора.

Настоящая спецификация снабжена ФИГ. 1 и 2 для более подробного описания аэрозольного ингалятора согласно одному варианту осуществления настоящего изобретения. ФИГ. 1 представляет собой вид, схематично показывающий конструкцию узла для перемещения никотина в соответствии с одним вариантом осуществления настоящего изобретения, и ФИГ. 2 представляет собой вид, схематично показывающий конструкцию аэрозольного ингалятора, содержащего узел для перемещения никотина в соответствии с одним вариантом осуществления настоящего изобретения, каковые представляют собой всего лишь одну конструкцию, и настоящее изобретение ими не ограничено.

Как показано на ФИГ. 1, узел 100 для перемещения никотина содержит первый контейнер 10 и второй контейнер 20, где первый контейнер 10 и второй контейнер 20 соединены соединительным каналом 11. Первый контейнер 10 загружают никотин-содержащим раствором и пропеллентом, и после того, как жидкость и газ приходят в динамическое равновесие в первом контейнере 10, открывают соединительный канал 11 и жидкость вливается во второй контейнер 20 через соединительный канал 11 для загрузки второго контейнера 20 жидкостью из первого контейнера. После того, как внутреннее пространство второго контейнера 20 полностью загружено, соединительный канал 11 закрывают, чтобы отделить второй контейнер 20 от первого контейнера 10. Средства открывания и закрывания соединительного канала 11 могут соответствующим образом применяться с помощью общеизвестных в соответствующей области техники средств, таких как клапаны, крышки и т.п.

Согласно одному варианту осуществления настоящего изобретения, когда второй контейнер загружают жидкостью из первого контейнера, внутреннее пространство второго контейнера 20 сжимается и разжимается в зависимости от количества жидкости, загруженной в первый контейнер, так что воздух из второго контейнера не проникает в первый контейнер 10. Сжатие и разжатие внутреннего пространства может реализовываться путем сжатия и разжатия самого контейнера, или может реализовываться средствами 30 сжатия/разжатия, если сам контейнер находится в закрепленной форме, как показано на ФИГ. 1. Средство 30 сжатия/разжатия на ФИГ. 1 движется вниз, чтобы разжать внутреннее пространство второго контейнера 20, тем самым загружая жидкость из первого контейнера во второй контейнер 20, и движется вверх, чтобы сжать внутреннее пространство второго контейнера 20, тем самым выгружая жидкость, загруженную во второй контейнер 20. Выпуск жидкости, загруженной во второй контейнер 20, может осуществляться через подающую трубку 40, соединенную с генератором 50 аэрозоля, который будет описан ниже. Когда жидкость загружают во второй контейнер 20, соединительный канал 11 между первым контейнером и вторым контейнером открывают, а соединительный канал 21 между вторым контейнером и подающей трубкой закрывают. Напротив, когда жидкость выпускают из второго контейнера 20, соединительный канал 11 между первым контейнером и вторым контейнером закрывают, а соединительный канал 21 между вторым контейнером и подающей трубкой открывают. Как показано на ФИГ. 1, по мере того как средство 30 сжатия/разжатия движется вниз, во второй контейнер 20 может загружаться только жидкость В, не газ А.

Как показано на ФИГ. 2, аэрозольный ингалятор 200 дополнительно содержит генератор 50 аэрозоля. Генератор 50 аэрозоля соединен со вторым контейнером 20, отделенным от первого контейнера 10, снабжается жидкостью, загруженной во второй контейнер, и генерирует аэрозоль до тех пор, пока жидкость полностью не израсходуется. Как было описано выше, генератор 50 аэрозоля может быть соединен со вторым контейнером 20 через подающую трубку 40 и может быть соединен со вторым контейнером или отделен от него путем открытия или закрытия соединительного канала 21 между вторым контейнером и подающей трубкой 21.

Второй контейнер 20 может содержать жидкость до определенной степени, рассчитанной на однократное использование пользователем. Согласно одному варианту осуществления настоящего изобретения, жидкость, загружаемая во второй контейнер 20 составляет такое количество, чтобы аэрозоль, генерируемый генератором аэрозоля, мог быть полностью израсходован за 5-15 затяжек, конкретнее 7-14 затяжек и более конкретно 8-12 затяжек. Приведенный выше диапазон близок к стандарту, используемому пользователем в свое время, в соответствующей области техники.

Когда жидкость, загруженная во второй контейнер 20, полностью израсходована, второй контейнер 20 отделяют от генератора 50 аэрозоля и соединяют с первым контейнером 10 для загрузки жидкостью из первого контейнера. Загрузка и расходование жидкости во втором контейнере 20 может повторяться от нескольких раз до нескольких десятков раз. Тем не менее, если непрерывно загружать жидкость во второй контейнер 20, до тех пор, пока жидкость в первом контейнере 10 полностью не израсходуется, жидкость, загруженная во второй контейнер 20 примерно в то же самое время, когда жидкость в первом контейнере 10 полностью расходуется, может иметь значительное отличие от расчетного значения, рассчитанного с помощью описанного выше уравнения идеального газа, в составе жидкости. Соответственно, если жидкость в первом контейнере 10 расходуется до предварительно заданного опорного значения или меньше, может быть предпочтительным прекратить загрузку второго контейнера 20. Согласно одному варианту осуществления настоящего изобретения повторяющийся процесс загрузки и расходования жидкости прекращают, когда объем жидкости в первом контейнере составляет 15% по объему или меньше, конкретнее 13% по объему или меньше и более конкретно 11% по объему или меньше в расчете на внутренний объем первого контейнера. Прекращая загрузку во второй контейнер 20 в пределах вышеуказанного диапазона, можно контролировать, так, чтобы изменение в количестве перемещения никотина не было значительным в каждом случае загрузки. Согласно одному варианту осуществления настоящего изобретения количество жидкости в первом контейнере составляет такое количество, чтобы второй контейнер можно было загружать от 15 раз до 25 раз, пока не прекратится загрузка. Может быть предпочтительно, с учетом доступности аэрозольного ингалятора, контролировать количество жидкости в первом контейнере пределах вышеуказанного диапазона.

Пример

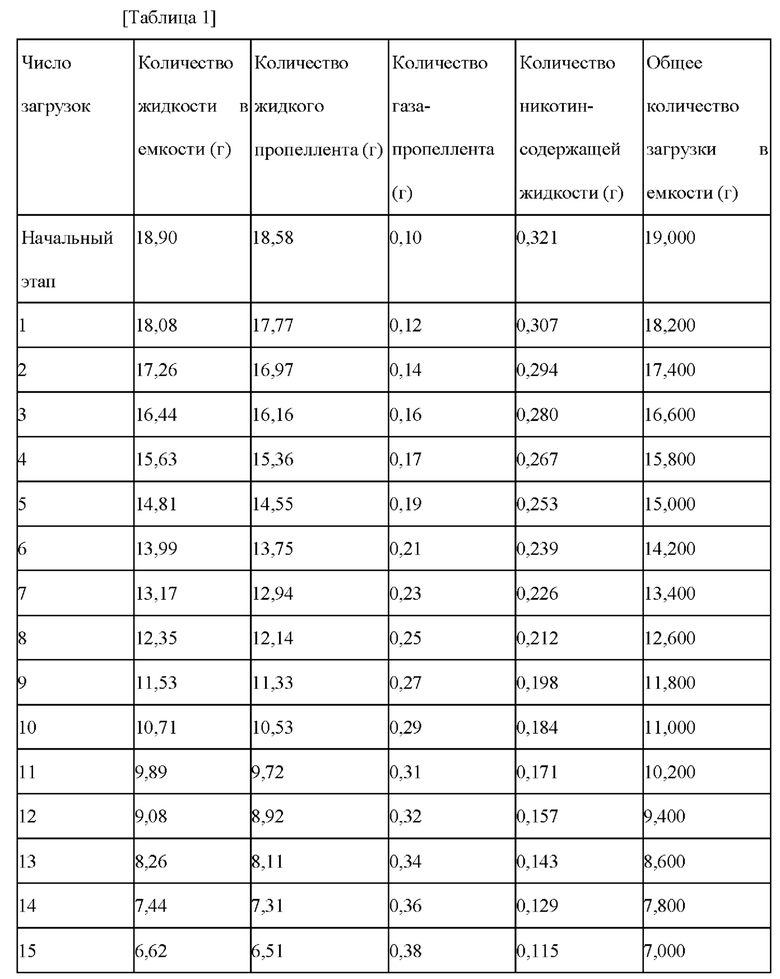

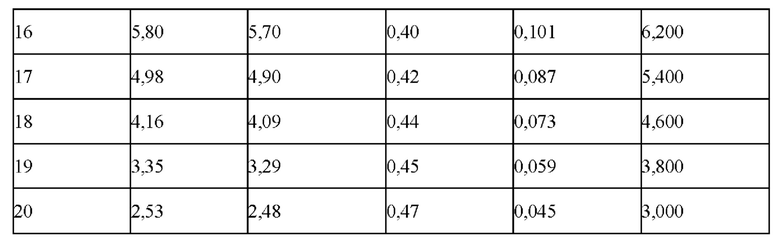

В цилиндрическую емкость 19 мл (диаметром примерно 21 мм и высотой примерно 53 мм) загрузили 18,679 г 1,1,1,2-тетрафторэтана (продукт компании Xiamen Juda Chemical & Equipment) и 0,321 г никотин-содержащей жидкости, и затем емкость герметически закрыли. Никотин-содержащую жидкость приготовили путем примешивания 13,5 мг никотина (продукт компании JHchemical) к смешанному раствору (массовое отношение 3:1) этанола (продукт компании Sigma-Aldrich) и глицерина (продукт компании SK). После того, как жидкость и газ внутри герметично закрытой емкости пришли в динамическое равновесие, 0,8 г жидкости извлекли и загрузили в резервуар имитации табака.

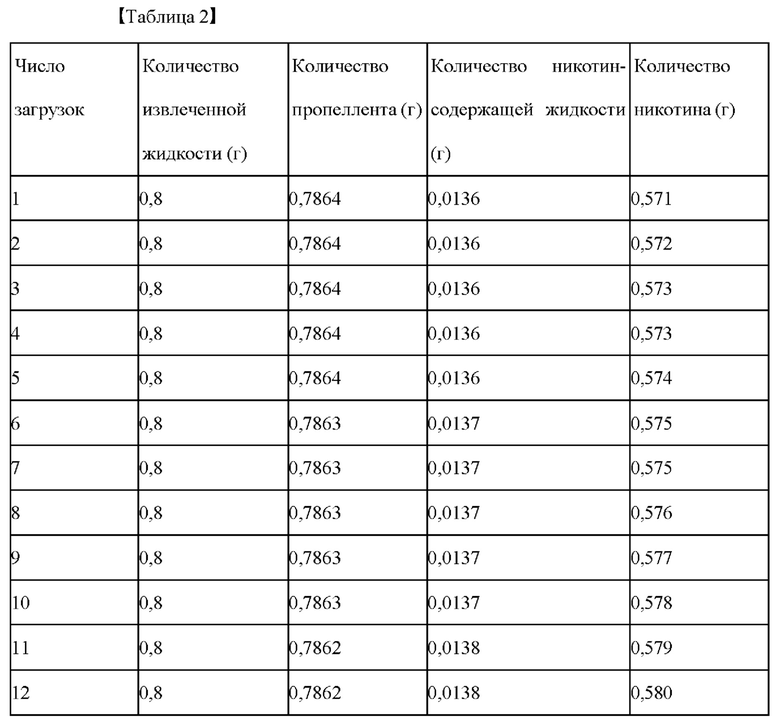

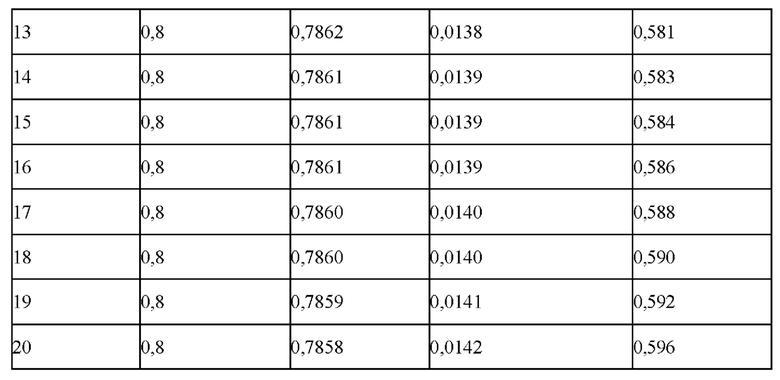

После того, как жидкость, загруженную в резервуар имитации табака, затянули и полностью израсходовали, 0,8 г жидкости (количество, которое можно разделить и затягивать за 10-12 затяжек) извлекли из герметично закрытой емкости, в которой жидкость и газ находились в динамическом равновесии, чтобы снова загрузить ее в резервуар имитации табака во второй раз. После загрузки имитации табака в общей сложности 20 раз согласно вышеописанному процессу, цилиндрическая емкость (таблица 1) и компоненты извлеченной жидкости (таблица 2) при каждой загрузке были проанализированы и показаны в таблицах 1 и 2 ниже. Для сравнения исходный объем жидкости в емкости составляет 81% по объему, а объем жидкости в емкости после 20 раз загрузки составляет 11% по объему.

Согласно приведенным выше таблицам 1 и 2 подтверждено, что по мере того, как число загрузок резервуара имитации табака увеличивалось, количество жидкого пропеллента с высоким содержанием уменьшалось быстрее, чем в жидкости, и, соответственно, даже в извлеченной жидкой композиции количество пропеллента уменьшалось, а количество никотин-содержащей жидкости увеличивалось. Тем не менее, при сравнении содержания никотина между первоначально извлеченной жидкой композицией и жидкой композицией, извлеченной в 20-й раз, поскольку только 0,025 мг (около 4,4%) увеличилось с первоначальных 0,571 мг до 0,596 мг на 20-й раз, при конструировании узла для перемещения никотина таким путем стало возможным количественно затягивать в пределах 5% изменения в количестве перемещения никотина.

Как было описано выше, хотя варианты осуществления изобретения описаны со ссылкой на ограниченные варианты осуществления изобретения и чертежи, они могут быть изменены и модифицированы различным образом специалистами в данной области техники. Например, описанные технологии могут быть осуществлены в порядке, отличающемся от описанного способа, и/или соответствующие результаты могут быть достигнуты, даже если компоненты, такие как описанные система, конструкция, устройство, схема и т.д., соединены или объединены в форме, отличающейся от описанного способа, или заменены или замещены другими компонентами или эквивалентами.

[Ссылочные обозначения]

10: первый контейнер

11: соединительный канал между первым и вторым контейнером

20: второй контейнер

21: соединительный канал между вторым контейнером и подающей трубкой

30: средства сжатия/разжатия (внутреннего пространства второго контейнера)

40: подающая трубка

50: генератор аэрозоля

100: узел для перемещения никотина

200: аэрозольный ингалятор

А: газ

В: жидкость

Изобретение относится к медицинской технике, а именно к аэрозольному ингалятору. Ингалятор содержит узел для перемещения никотина. Узел для перемещения никотина содержит первый контейнер, загруженный никотин-содержащим раствором и пропеллентом в жидкой фазе и газовой фазе, второй контейнер, соединенный с первым контейнером для загрузки никотин-содержащего раствора из первого контейнера, и генератор аэрозоля, соединенный со вторым контейнером. Второй контейнер выполнен с возможностью снабжения никотин-содержащим раствором, загруженным во второй контейнер, и с возможностью генерирования аэрозоля до полного израсходования никотин-содержащего раствора. Второй контейнер выполнен с возможностью отделения от первого контейнера после того, как внутреннее пространство второго контейнера полностью загружено никотин-содержащим раствором из первого контейнера. Второй контейнер выполнен с возможностью отделения от генератора аэрозоля при полном израсходовании никотин-содержащего раствора, загруженного во второй контейнер, и соединения с первым контейнером для загрузки никотин-содержащего раствора до составления объема никотин-содержащего раствора в первом контейнере 15% или меньше по объему, в расчете на внутренний объем первого контейнера. Техническим результатом является облегчение контроля скорости или давления и расхода с помощью устройства. 6 з.п. ф-лы, 2 ил., 2 табл.

1. Аэрозольный ингалятор, содержащий узел для перемещения никотина, где узел для перемещения никотина содержит:

первый контейнер, загруженный никотин-содержащим раствором и пропеллентом, находящимся в жидкой фазе и газовой фазе,

второй контейнер, соединенный с первым контейнером для загрузки жидкостью, содержащей никотин-содержащий раствор и жидкий пропеллент, из первого контейнера, и

генератор аэрозоля, соединяемый со вторым контейнером, отделенным от первого контейнера, выполненный с возможностью снабжения жидкостью, загруженной во второй контейнер, и генерирования аэрозоля до тех пор, пока жидкость полностью не израсходуется, где

второй контейнер выполнен с возможностью отделения от первого контейнера после того, как внутреннее пространство полностью загружено жидкостью из первого контейнера,

выполнен с возможностью отделения от генератора аэрозоля, соединения с первым контейнером и загрузки жидкостью из первого контейнера, когда жидкость, загруженная во второй контейнер, полностью израсходована, и

выполнен с возможностью прекращения повторяющегося процесса загрузки и расходования жидкости, когда объем жидкости в первом контейнере составляет 15% по объему или меньше в расчете на внутренний объем первого контейнера.

2. Аэрозольный ингалятор по п. 1, где никотин-содержащий раствор загружен в первый контейнер в количестве от 1 до 10% по массе в пересчете на общую массу пропеллента.

3. Аэрозольный ингалятор по п. 1, где объем жидкости, содержащей никотин-содержащий раствор и жидкий пропеллент, в первом контейнере составляет 85% по объему или меньше в расчете на внутренний объем первого контейнера.

4. Аэрозольный ингалятор по п. 1, где газообразный пропеллент непосредственно перед тем, как второй контейнер загружен жидкостью, содержащей никотин-содержащий раствор и жидкий пропеллент, после того, как первый контейнер загружен никотин-содержащим раствором и пропеллентом, содержится в количестве 5% по массе или меньше в пересчете на общую массу пропеллента.

5. Аэрозольный ингалятор по п. 1, где внутреннее пространство второго контейнера является сжимаемым и разжимаемым в зависимости от количества загруженной жидкости, содержащей никотин-содержащий раствор и жидкий пропеллент, первого контейнера.

6. Аэрозольный ингалятор по п. 1, где загруженная во второй контейнер жидкость, содержащая никотин-содержащий раствор и жидкий пропеллент, составляет такое количество, чтобы аэрозоль, генерируемый с помощью генератора аэрозоля, мог быть полностью израсходован за 5-15 затяжек.

7. Аэрозольный ингалятор по п. 1, где жидкость, содержащая никотин-содержащий раствор и жидкий пропеллент, в первом контейнере составляет такое количество, чтобы второй контейнер можно было загрузить 15-25 раз, пока не прекратится загрузка.
