Область техники
Настоящее изобретение относится к никотиновому ингалятору, а именно к никотиновому ингалятору, позволяющему регулировать дымный и бездымный режимы.
Настоящая заявка испрашивает приоритет на основании патентной заявки Кореи № 10-2021-0102131, поданной 3 августа 2021 г., все содержание которой включено в настоящий документ путем отсылки.
Предшествующий уровень техники
Способ подачи никотина в форме аэрозоля в легкие через ингалятор является перспективным решением для подачи никотина. В таком варианте подачи очень большое значение для получения удовольствия от курения имеет размер частиц аэрозоля. Это связано с тем, что при вдыхании аэрозоля с крупными частицами большие капли вызывают раздражение дыхательных путей или ощущение тяжести в голове. То есть, чем меньше размер частиц никотинового аэрозоля, тем более плавно и мягко вдыхается никотин и тем глубже он проникает в легкие, тем самым повышая степень удовлетворенности курильщика.
Помимо размера частиц никотинового аэрозоля, как фактора, определяющего степень удовлетворенности курильщиков, использующих ингалятор, одним из важных факторов, определяющих степень удовлетворенности курильщиков, в зависимости от требований того или иного курильщика, может быть генерирование обильного количества видимого дыма, поскольку обычные ингаляторы подают заданное количество жидкого никотина при каждой затяжке и генерируют невидимый аэрозоль, когда курильщик выполняет вдох и выдох.
Тем не менее, обычные никотиновые ингаляторы дают курильщикам чувство удовлетворения благодаря никотину, поступающему в заданном количестве через аэрозоль в жидком состоянии, но не создают обильного количества дыма, который можно увидеть визуально, или не могут регулировать количество дыма, поэтому курильщики отмечают, что чувство удовлетворения от курения остается недостаточным.
Для решения этой проблемы необходимо исследовать и разработать никотиновый ингалятор, позволяющий курильщикам регулировать обильное количество дыма, которое можно определить визуально.
Документ по предшествующему уровню техники
Патентный документ
(Патентный документ 1) Патентная публикация США № 10004259, «Емкость и система нагревателей для контролируемой доставки нескольких материалов, допускающих перевод в состояние аэрозоля, в электронном курительном изделии».
Сущность изобретения
Техническая задача
Задачей настоящего изобретения является для решение вышеуказанных проблем, для чего следует разработать никотиновый ингалятор, позволяющий курильщику легко выбирать дымный и бездымный режимы в соответствии со своими предпочтениями и самостоятельно регулировать количество дыма.
Техническое решение
Согласно «первому аспекту» настоящего изобретения предложен никотиновый ингалятор, содержащий: корпус, в том числе оболочку в форме трубки; первую часть для хранения жидкости, содержащую жидкий никотин; вторую часть для хранения жидкости, содержащую генерирующую дым жидкость; нагревательный элемент, генерирующий дым путем нагревания генерирующей дым жидкости; и переключатель, расположенный на внешней поверхности корпуса.
В одном из вариантов осуществления настоящего изобретения оболочка может содержать: первую секцию оболочки, представляющую собой первую треть секции от отверстия, расположенного на одном конце оболочки, если оболочка разделена на три равные части в продольном направлении; вторую секцию оболочки, примыкающую к первой секции оболочки и представляющую собой вторую треть секции от отверстия; и третью секцию оболочки, примыкающую ко второй секции оболочки и представляющую собой третью треть секции от отверстия.
В одном из вариантов осуществления настоящего изобретения первая часть для хранения жидкости может быть расположена в первой секции оболочки и может окружать внутреннюю поверхность отверстия.
В одном из вариантов осуществления настоящего изобретения вторая часть для хранения жидкости может быть расположена в первой секции оболочки и может быть выбрана из группы, состоящей из: конструкции, окружающей внутреннюю поверхность первой части для хранения жидкости; конструкции, наполовину окружающей внутреннюю поверхность отверстия с первой частью для хранения жидкости, соответственно; конструкции, занимающей половину отверстия в полуцилиндрической форме; и конструкции, расположенной на расстоянии от центра отверстия от первой части для хранения жидкости и имеющей форму цилиндра.
В одном из вариантов осуществления настоящего изобретения никотиновый ингалятор может дополнительно содержать: трубку для подачи жидкости, которая подает жидкий никотин в оболочку из первой части для хранения жидкости; и отверстие для впрыска жидкости, соединенное с трубкой для подачи жидкости, причем нагревательный элемент может быть расположен ближе к отверстию, чем отверстие для впрыска жидкости.
В одном из вариантов осуществления настоящего изобретения вторая часть для хранения жидкости может быть расположена во второй секции оболочки и может окружать внутреннюю поверхность второй секции оболочки.
В одном из вариантов осуществления настоящего изобретения первая часть для хранения жидкости может дополнительно содержать распылитель ароматизатора, окружающий часть внутренней поверхности отверстия.
В одном из вариантов осуществления настоящего изобретения вторая часть для хранения жидкости может дополнительно содержать поглотитель жидкости, в который впитывается генерирующая дым жидкость.
В одном из вариантов осуществления настоящего изобретения поглотитель жидкости может представлять собой по меньшей мере одно из: бумагу, хлопок, пористые шарики или их комбинацию.
В одном из вариантов осуществления настоящего изобретения нагревательный элемент может быть расположен на поверхности или внутри поглотителя жидкости для нагрева генерирующей дым жидкости.
В одном из вариантов осуществления настоящего изобретения переключатель может представлять собой компонент, который управляет началом и окончанием выпуска дыма и количеством дыма в соответствии с предпочтениями курильщика путем пошаговой регулировки количества тепла, подаваемого на нагревательный элемент.
В одном из вариантов осуществления настоящего изобретения оболочка может содержать трубку Вентури, которая содержит: впускную секцию трубки, сообщающуюся с отверстием на конце оболочки; центральную секцию трубки, на внутренней поверхности которой выполнено отверстие для впрыска жидкости; и выпускную секцию трубки, сообщающуюся с всасывающим отверстием на другом конце оболочки, причем первая часть для хранения жидкости может сообщаться с отверстием для впрыска жидкости центральной секции трубки через трубку для подачи жидкости.
В одном из вариантов осуществления настоящего изобретения длина выпускной секции трубки может превышать длину впускной секции трубки.
В одном из вариантов осуществления настоящего изобретения впускная секция трубки может содержать первую коническую часть, сужающуюся к центральной секции трубки, выпускная секция трубки может содержать вторую коническую часть, сужающуюся к центральной секции трубки, и угол, образованный первой конической частью и центральной осью трубки Вентури, может быть больше угла, образованного второй конической частью и центральной осью трубки Вентури.
Полезные эффекты изобретения
Никотиновый ингалятор согласно настоящему изобретению содержит картридж, который генерирует видимый дым и имеет функцию переключения, позволяющую работать в дымном и бездымном режимах, что позволяет выбирать дымный и бездымный режимы и регулировать количество дыма в соответствии с предпочтениями курильщика.
В никотиновом ингаляторе согласно настоящему изобретению, поскольку часть для хранения, содержащая генерирующую дым жидкость, размещается в оболочке различными способами, возникает эффект, позволяющий легко разрабатывать конструкцию ингалятора компактного типа.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

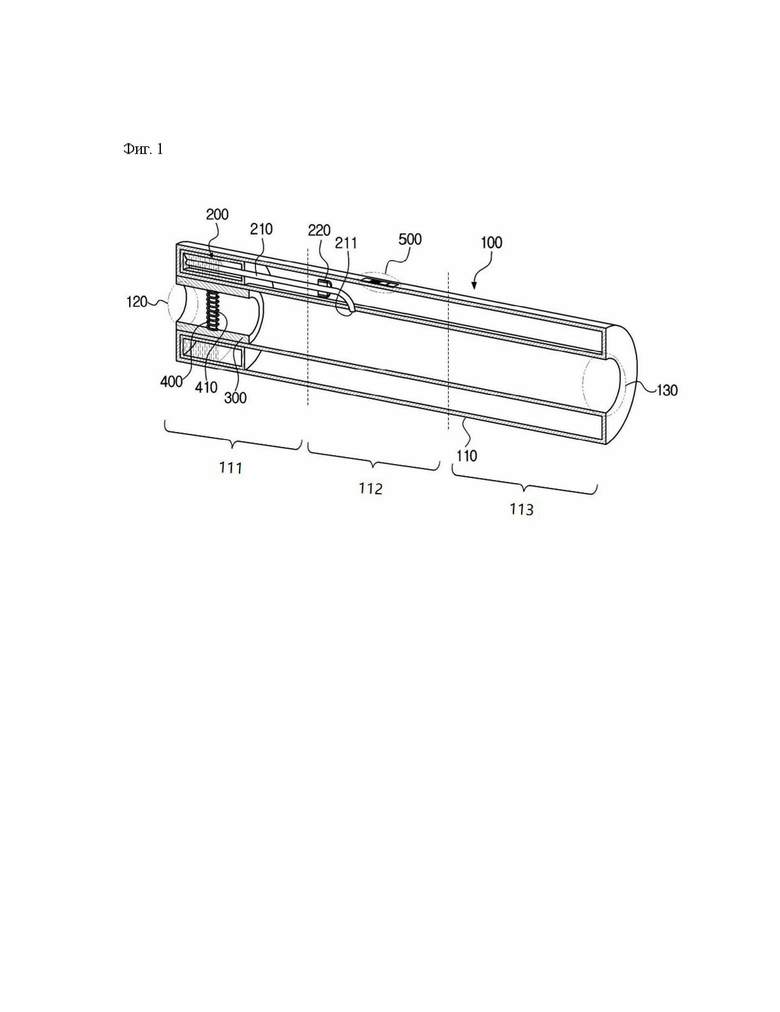

ФИГ. 1 - вид в аксонометрии, показывающий поперечное сечение никотинового ингалятора, когда вторая часть жидкости расположена в первой секции оболочки согласно настоящему изобретению.

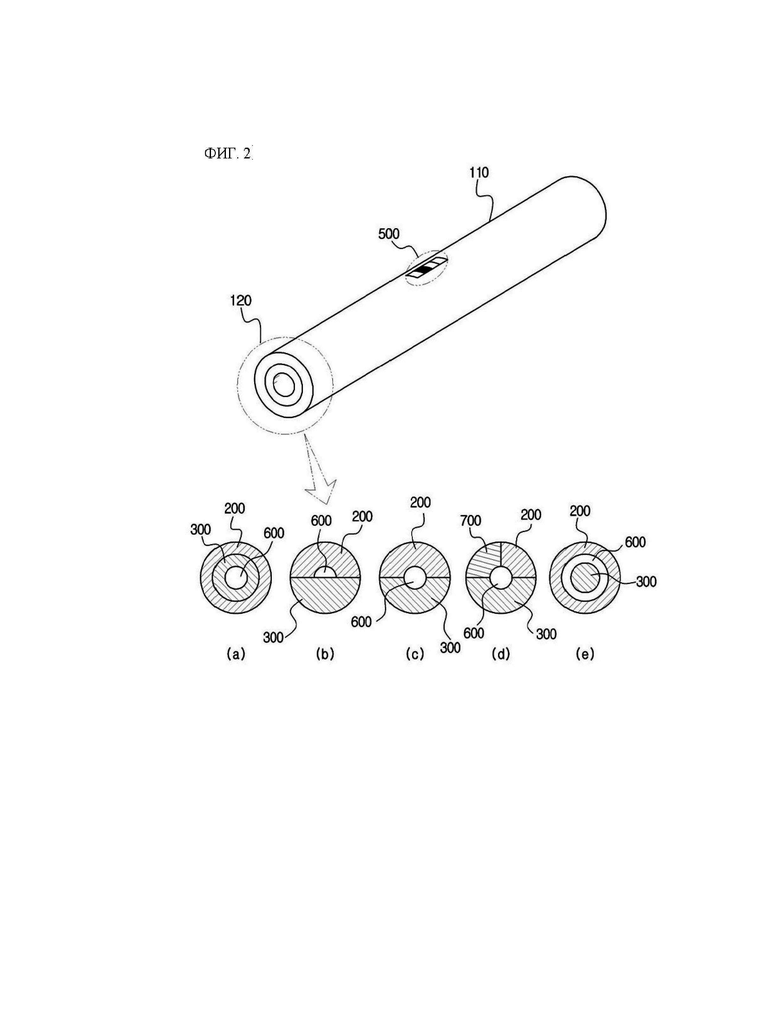

ФИГ. 2 - увеличенный вид, показывающий поперечное сечение отверстия никотинового ингалятора, когда вторая часть для жидкости расположена в первой секции оболочки согласно настоящему изобретению.

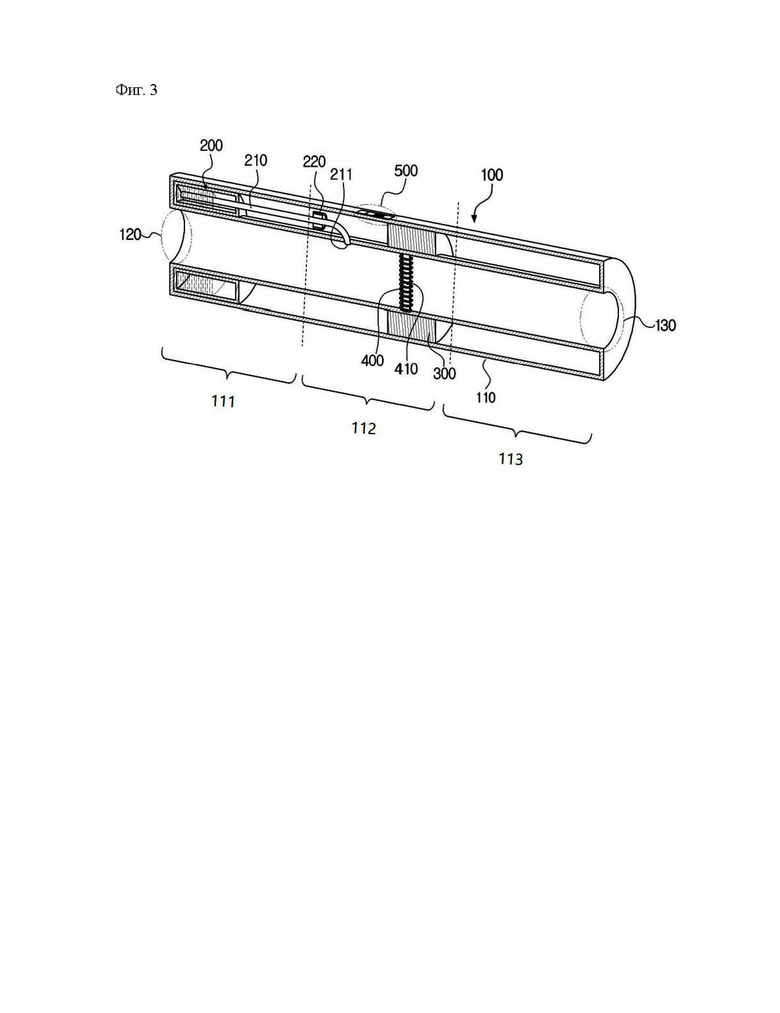

ФИГ. 3 - вид в аксонометрии, показывающий поперечное сечение никотинового ингалятора, когда вторая часть жидкости расположена во второй секции оболочки согласно настоящему изобретению.
Лучший вариант осуществления изобретения
Далее настоящее изобретение будет раскрыто в деталях.
Термины или слова, используемые в описании и формуле изобретения, не могут интерпретироваться как ограниченные своим обычным или словарным значением и должны толковаться как значения и понятия, соответствующие технической идее настоящего изобретения, основанной на принципе, согласно которому изобретатель вправе надлежащим образом определять значение терминов для того, чтобы наилучшим образом пояснить свое изобретение.
Используемая в настоящем раскрытии терминология предназначена только для описания определенных вариантов осуществления и не носит ограничительного характера. Формы единственного числа включают значения множественного числа, если контекст явно не требует иного. Следует понимать, что термины «содержать» или «иметь», используемые в настоящей спецификации, предназначены для обозначения присутствия указанных признаков, количества, этапов, операций, компонентов, частей или их комбинаций, но не исключают возможности присутствия или добавления одного или нескольких других признаков, количества, этапов, операций, компонентов, частей или их комбинаций.
Термины «передний» и «задний», используемые в настоящем документе, определяются по направлению движения аэрозоля.
Здесь и далее варианты осуществления настоящего изобретения будут подробно раскрыты со ссылкой на сопроводительные чертежи с тем, чтобы специалисты в данной области техники могли легко реализовать настоящее изобретение. Тем не менее, настоящее изобретение может быть реализовано в различных иных формах и не ограничивается перечисленными ниже вариантами осуществления.
В дальнейшем варианты осуществления настоящего изобретения будут раскрыты со ссылкой на прилагаемые фигуры.
Поскольку обычный никотиновый ингалятор генерирует аэрозоль при подаче заданного количества жидкого никотина при каждой затяжке или генерирует только невидимый аэрозоль, когда курильщик выполняет вдох или выдох, было отмечено, что курильщику трудно почувствовать удовлетворение от курения при обилии видимого дыма.
Для решения этой проблемы авторы настоящего изобретения предложили никотиновый ингалятор, который подает заданное количество жидкого никотина и позволяет курильщику выбирать, нужно ли генерировать видимый дым, а также самостоятельно регулировать количество дыма в зависимости от личных предпочтений курильщика.
В одном из вариантов осуществления настоящего изобретения никотиновый ингалятор содержит: корпус 100, содержащий оболочку в форме трубки; первую часть 200 для хранения жидкости, содержащую жидкий никотин; вторую часть 300 для хранения жидкости, содержащую генерирующую дым жидкость; нагревательный элемент 400, генерирующий дым путем нагревания генерирующей дым жидкости; и переключатель 500, расположенный на внешней поверхности корпуса.
В варианте осуществления настоящего изобретения, как показано на ФИГ. 1 и 3, никотиновый ингалятор содержит корпус 100, содержащий оболочку 110 в форме трубки. Оболочка 110, как показано на ФИГ. 1, может иметь трубчатую структуру, в которой на одном конце расположено отверстие 120, а на другом конце - всасывающее отверстие 130, и при этом в ней образуется воздушный канал.
В одном из вариантов осуществления настоящего изобретения, как показано на ФИГ. 1 и 3, оболочка 110 может содержать: первую секцию 111 оболочки, представляющую собой первую треть секции от отверстия 120, расположенного на одном конце оболочки 110, когда оболочка 110 разделена на три равные части в продольном направлении; вторую секцию 112 оболочки, примыкающую к первой секции 111 оболочки и представляющую собой вторую треть секции от отверстия 120; и третью секцию 123 оболочки, примыкающую ко второй секции 112 оболочки и представляющую собой третью треть секции от отверстия 120. Первая секция 111 оболочки может содержать отверстие 120, через которое вводят воздух, вторая секция 112 оболочки может содержать воздушный канал в оболочке 110, через который введенный аэрозоль движется к всасывающему отверстию 130, и третья секция 113 оболочки может содержать всасывающее отверстие 130, через которое курильщик втягивает аэрозоль.
В одном из вариантов осуществления настоящего изобретения, как показано на ФИГ. 1 и 3, никотиновый ингалятор содержит первую часть 200 для хранения жидкости, содержащую жидкий никотин. Жидкий никотин может также содержать пропеллент вместе с раствором никотина, и пропеллентом может быть одно из общеизвестных в данной области веществ.
В одном из вариантов осуществления настоящего изобретения, как показано на ФИГ. 1 и 3, первая часть 200 для хранения жидкости может быть расположена внутри первой секции 111 оболочки и может окружать внутреннюю поверхность отверстия 120. В частности, первая часть 200 для хранения жидкости может окружать всю внутреннюю поверхность отверстия 120, может окружать половину внутренней поверхности отверстия 120, может окружать треть внутренней поверхности отверстия 120, может окружать четверть внутренней поверхности отверстия 120 или может окружать пятую часть внутренней поверхности отверстия 120 при условии, что она способна подавать заданное количество никотина путем выпуска жидкого никотина в отверстие 211 для впрыска жидкости через трубку 210 для подачи жидкости.
В одном из вариантов осуществления настоящего изобретения, как показано на ФИГ. 2d, первая часть 200 для хранения жидкости может дополнительно содержать распылитель 700 ароматизатора, окружающий часть внутренней поверхности отверстия 120. Распылитель 700 ароматизатора может помочь пользователю вдыхать поступающий воздух с добавлением ароматизатора. Распылитель 700 ароматизатора может содержать, например, твердое благовоние, благовоние, включенное в пористый материал, ароматический лист, капсулу с ароматизатором и т.д.
В одном из вариантов осуществления настоящего изобретения, как показано на ФИГ. 1 и 3, никотиновый ингалятор содержит вторую часть 300 для хранения жидкости, содержащую генерирующую дым жидкость. Генерирующая дым жидкость, которая представляет собой жидкость, испаряющуюся для генерирования видимого дыма, может быть выбрана из группы, состоящей из глицерина, пропиленгликоля, этиленгликоля, дипропиленгликоля, диэтиленгликоля, триэтиленгликоля, тетраэтиленгликоля, олеилового спирта и их комбинаций, и предпочтительно может быть выбрана из группы, состоящей из глицерина, пропиленгликоля и их комбинаций.
В одном из вариантов осуществления настоящего изобретения, как показано на ФИГ.1 и 2, вторая часть 300 для хранения жидкости расположена в первой секции 111 оболочки и может быть выбрана из группы, состоящей из конструкции, окружающей внутреннюю поверхность первой части 200 для хранения жидкости; конструкции, наполовину окружающей внутреннюю поверхность отверстия 120 с первой частью 200 для хранения жидкости, соответственно; конструкции, занимающей половину отверстия 120 в полуцилиндрической форме; и конструкции, расположенной на расстоянии от центра отверстия 120 от первой части 200 для хранения жидкости и имеющей форму цилиндра, предпочтительно, может представлять собой конструкцию, окружающую внутреннюю поверхность первой части 200 для хранения жидкости; или конструкцию, наполовину занимающей часть отверстия 120 в полуцилиндрической форме, и наиболее предпочтительно, может представлять собой конструкцию, окружающую внутреннюю поверхность первой части 200 для хранения жидкости.
В одном из вариантов осуществления настоящего изобретения, как показано на ФИГ. 3, вторая часть 300 для хранения жидкости может быть расположена внутри второй секции 112 оболочки и может окружать внутреннюю поверхность второй секции 112 оболочки. Когда вторая часть 300 для хранения жидкости расположена во второй секции 112 оболочки, расположенной внутри оболочки 110 и на расстоянии от отверстия 120 оболочки 110, появляется возможность изготовления ингалятора компактной конструкции с гибким использованием пустого пространства в никотиновом ингаляторе. Кроме того, преимущество перед конструкцией, в которой вторая часть 300 для хранения жидкости расположена в отверстии 120, заключается в возможности легко обеспечить канал для воздуха, проходящего в отверстие 120.
В одном из вариантов осуществления настоящего изобретения, как показано на ФИГ. 1 и 3, вторая часть 300 для хранения жидкости может дополнительно содержать поглотитель 410 жидкости, в который впитывается генерирующая дым жидкость.
В одном из вариантов осуществления настоящего изобретения поглотитель 410 жидкости может быть выбран из группы, состоящей из бумаги, хлопка, пористого шарика и их комбинаций, но также может представлять собой любой общеизвестный в данной области техники вариант при условии, что он способен легко поглощать жидкость до испарения генерирующей дым жидкости. Например, поглотитель жидкости может представлять собой, в частности, рулон смятой бумаги, комок хлопка или фитиль из пористых шариков.
В одном из вариантов осуществления настоящего изобретения, как показано на ФИГ. 1 и 3, предусмотрен нагревательный элемент 400, генерирующий дым путем нагревания генерирующей дым жидкости. Нагревательный элемент 400 может представлять собой устройство, подающее тепло на генерирующую дым жидкость для генерирования дыма. Нагревательный элемент 400 может представлять собой, в частности, источник тепла на базе химической реакции, термоэлектрический элемент, проводящий металлический нагревательный элемент, керамический нагревательный элемент или иное подобное устройство, при условии, что он способен передавать тепло. Например, нагревательный элемент 400 может представлять собой нагреватель, содержащий проводящий металл прямого, изогнутого, спирального или зигзагообразного профиля.
В одном из вариантов осуществления настоящего изобретения нагревательный элемент 400 может быть расположен на поверхности или внутри поглотителя 410 жидкости для нагревания генерирующей дым жидкости. Размещение нагревательного элемента 400 на поверхности поглотителя 410 жидкости или глубина погружения нагревательного элемента 400 в поглотитель 410 жидкости может быть определена в зависимости от появления горелого запаха или перегрева.
В одном из вариантов осуществления настоящего изобретения никотиновый ингалятор дополнительно содержит: трубку 210 для подачи жидкости, которая подает жидкий никотин в оболочку 110 из первой части 200 для хранения жидкости; и отверстие 211 для впрыска жидкости, соединенное с трубкой 210 для подачи жидкости, а нагревательный элемент 400 может быть расположен ближе к отверстию 120, чем к отверстию 211 для впрыска жидкости. Когда нагревательный элемент 400, генерирующий дым путем нагревания генерирующей дым жидкости, в поглотителе 410 жидкости расположен ближе к отверстию 120, через которое вводят воздух, чем к отверстию 211 для впрыска жидкости, увеличивается контакт с воздухом, что позволяет генерировать больше дыма, и пользователю будет удобнее заменить картридж.
В одном из вариантов осуществления настоящего изобретения, как показано на ФИГ. 1 и 3, на трубке 210 для подачи жидкости может быть расположен обжимной узел 220, который закрывает трубку для подачи жидкости при задержке вдыхания и открывает трубку для подачи жидкости при вдыхании. Обжимной узел 220 может быть любого известного типа. Например, может быть использован зажимной элемент, раскрытый в корейском патенте № 10-1734932. В этом случае, чтобы применить обжимной элемент, конструкция никотинового ингалятора настоящего изобретения может содержать дополнительный компонент. Например, одно всасывающее отверстие, сообщающееся с пространством между оболочкой и внутренней поверхностью корпуса, может быть дополнительно выполнено у всасывающего отверстия, а обжимной узел 220 может дополнительно содержать часть, способную снимать давление, прикладываемое к трубке для подачи жидкости обжимным узлом при вдыхании через всасывающее отверстие.
В одном из вариантов осуществления настоящего изобретения, как показано на ФИГ. 1-3, никотиновый ингалятор дополнительно содержит переключатель 50, расположенный на внешней поверхности корпуса. Форма и размер переключателя 500, являющегося компонентом, регулирующим количество тепла, подаваемого на нагревательный элемент 400, по существу, не ограничены при условии, что пользователь может легко включать/выключать переключатель даже во время курения и может регулировать количество дыма.
В одном из вариантов осуществления настоящего изобретения переключатель 500 может представлять собой компонент, который управляет началом и окончанием генерирования дыма и количеством дыма в соответствии с предпочтениями курильщика путем пошаговой регулировки количества тепла, подаваемого на нагревательный элемент 400. Например, переключатель может представлять собой кнопочный переключатель, позволяющий выбирать дымный и бездымный режимы, или может быть выполнен с возможностью выбора большого, среднего или малого количества дыма даже в дымном режиме, для чего он содержит несколько кнопок. Кроме того, даже на одном этапе, выбранном с помощью переключателя, скорость потока, создаваемого вокруг фитиля, изменяется в зависимости от количества вдыхаемого пользователем воздуха, и в этом случае количество испарения в соответствии с конвективным эффектом также изменяется, что позволяет регулировать количество генерируемого дыма.
В одном из вариантов осуществления настоящего изобретения оболочка 110 содержит трубку Вентури, которая содержит: впускную секцию трубки, сообщающуюся с отверстием на одном конце оболочки; центральную секцию трубки, на внутренней поверхности которой выполнено отверстие для впрыска жидкости; и выпускную секцию трубки, сообщающуюся с всасывающим отверстием на другом конце оболочки, причем первая часть 200 для хранения жидкости может сообщаться с отверстием 211 для впрыска жидкости центральной секции трубки через трубку 210 для подачи жидкости. При наличии трубки Вентури жидкий никотин может быть быстро преобразован в микроаэрозоль для облегчения вдыхания в легкие. В частности, жидкий никотин может быть переведен в форму микроаэрозоля с помощью разницы давлений в воздушном канале, расширенном после того, как жидкий никотин прошел резко суженный участок из широкого участка.
В одном из вариантов осуществления настоящего изобретения длина выпускной секции трубки может превышать длину впускной секции трубки. Поскольку аэрозоль дополнительно распыляется во время движения, предпочтительно, чтобы выпускная секция трубки была длиннее впускной секции трубки.
В одном из вариантов осуществления настоящего изобретения впускная секция трубки содержит первую коническую часть, сужающуюся к центральной секции трубки, выпускная секция трубки содержит вторую коническую часть, сужающуюся к центральной секции трубки, и угол между первой конической частью и центральной осью трубки Вентури может быть больше угла между второй конической частью и центральной осью трубки Вентури. Поскольку первая коническая часть соединена с отверстием, через которое вводят воздух, обеспечивается широкий канал для поступления воздуха, а угол, образованный первой конической частью и центральной осью трубки Вентури, может быть больше угла, образованного второй конической частью, чтобы выпускная секция трубки была длиннее впускной секции трубки.
Преимущество никотинового ингалятора согласно настоящему изобретению может заключаться в возможности выбора дымного/бездымного режима и регулировать количество дыма в соответствии с предпочтениями пользователя при подаче заданного количества никотина, а также спроектировать первую часть для хранения жидкости, содержащую жидкий никотин, и вторую часть для хранения жидкости, содержащую генерирующую дым жидкость, в различных конструкциях, обеспечивая при этом канал для воздуха.
Хотя настоящее изобретение было раскрыто со ссылкой на предпочтительные варианты осуществления, описанные выше, они могут быть изменены или модифицированы различными способами без отхода от сути и объема настоящего изобретения. Поэтому объем прилагаемой формулы изобретения может содержать любые изменения и модификации, относящиеся к сути настоящего изобретения.
[Перечень ссылочных обозначений]
100: корпус
110: оболочка
111: первая секция оболочки
112: вторая секция оболочки
113: третья секция оболочки
120: отверстие
130: всасывающее отверстие
200: первая часть для хранения жидкости
210: трубка для подачи жидкости
211: отверстие для впрыска жидкости
220: обжимной узел
300: вторая часть для хранения жидкости
400: нагревательный элемент
410: поглотитель жидкости
500: переключатель
600: воздушный канал
700: распылитель ароматизатора.
название | год | авторы | номер документа |
---|---|---|---|
НИКОТИНОВЫЙ ИНГАЛЯТОР | 2022 |
|
RU2836233C2 |
АЭРОЗОЛЬГЕНЕРИРУЮЩЕЕ ИЗДЕЛИЕ И УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ С ТАКИМ ИЗДЕЛИЕМ | 2024 |
|
RU2834429C1 |
АЭРОЗОЛЬГЕНЕРИРУЮЩЕЕ ИЗДЕЛИЕ И УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ С ТАКИМ ИЗДЕЛИЕМ | 2019 |
|
RU2815468C2 |
АЭРОЗОЛЬНЫЙ ИНГАЛЯТОР, СОДЕРЖАЩИЙ УЗЕЛ ДЛЯ ПЕРЕМЕЩЕНИЯ НИКОТИНА | 2022 |
|
RU2833513C2 |
ЗАМЕНИТЕЛЬ СИГАРЕТЫ | 2006 |
|
RU2389419C2 |
ДЫМООБРАЗУЮЩАЯ КОМПОЗИЦИЯ ДЛЯ ЭЛЕКТРОННЫХ УСТРОЙСТВ, ИМИТИРУЮЩИХ ТАБАКОКУРЕНИЕ, СПОСОБ ЕЕ ПОЛУЧЕНИЯ И ПРИМЕНЕНИЯ | 2011 |
|
RU2489948C2 |
СИСТЕМА ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ, СОДЕРЖАЩАЯ ЭЛЕМЕНТ ВЕНТУРИ | 2019 |
|
RU2783143C1 |
ГЕНЕРИРУЮЩЕЕ АЭРОЗОЛЬ УСТРОЙСТВО С РАЗДЕЛЯЕМЫМ ЭЛЕМЕНТОМ ВЕНТУРИ И ГЕНЕРИРУЮЩАЯ АЭРОЗОЛЬ СИСТЕМА | 2020 |
|
RU2791078C1 |
УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ И СТЕРЖЕНЬ ДЛЯ ПРИЕМА СРЕДЫ | 2022 |
|
RU2833144C2 |
УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ И СТЕРЖЕНЬ ДЛЯ ПРИЕМА СРЕДЫ | 2022 |
|
RU2833746C2 |
Изобретение относится к никотиновому ингалятору. Никотиновый ингалятор содержит корпус, содержащий оболочку в форме трубки, при этом оболочка содержит: первую секцию оболочки, представляющую собой первую треть секции от отверстия, расположенного на одном конце оболочки, когда оболочка разделена на три равные части в продольном направлении; вторую секцию оболочки, примыкающую к первой секции корпуса и представляющую собой вторую треть секции от отверстия; и третью секцию оболочки, примыкающую ко второй секции оболочки и представляющую собой третью треть секции от отверстия; первую часть для хранения жидкости, расположенную в первой секции оболочки и окружающую внутреннюю поверхность отверстия, и содержащую жидкий никотин; вторую часть для хранения жидкости, содержащую генерирующую дым жидкость; нагревательный элемент, генерирующий дым путем нагревания генерирующей дым жидкости; и переключатель, расположенный на внешней поверхности корпуса. Обеспечивается возможность выбора между дымным и бездымный режимами в соответствии с предпочтениями пользователя и самостоятельно регулировать количество дыма. 11 з.п. ф-лы, 3 ил.
1. Никотиновый ингалятор, содержащий:
корпус, содержащий оболочку в форме трубки, при этом оболочка содержит:
первую секцию оболочки, представляющую собой первую треть секции от отверстия, расположенного на одном конце оболочки, когда оболочка разделена на три равные части в продольном направлении;
вторую секцию оболочки, примыкающую к первой секции корпуса и представляющую собой вторую треть секции от отверстия; и
третью секцию оболочки, примыкающую ко второй секции оболочки и представляющую собой третью треть секции от отверстия;
первую часть для хранения жидкости, расположенную в первой секции оболочки и окружающую внутреннюю поверхность отверстия, и содержащую жидкий никотин;
вторую часть для хранения жидкости, содержащую генерирующую дым жидкость;
нагревательный элемент, генерирующий дым путем нагревания генерирующей дым жидкости; и
переключатель, расположенный на внешней поверхности корпуса.
2. Никотиновый ингалятор по п. 1, в котором вторая часть для хранения жидкости
расположена в первой секции оболочки и выбрана из группы, состоящей из:
конструкции, окружающей внутреннюю поверхность первой части для хранения жидкости;
конструкции, наполовину окружающей внутреннюю поверхность отверстия с первой частью для хранения жидкости, соответственно;
конструкции, наполовину занимающей отверстие в полуцилиндрической форме; и
конструкции, расположенной на расстоянии от центра отверстия от первой части для хранения жидкости и имеющей форму цилиндра.
3. Никотиновый ингалятор по п. 2, дополнительно содержащий:
трубку для подачи жидкости, которая подает жидкий никотин в корпус из первой части для хранения жидкости; и
отверстие для впрыска жидкости, соединенное с трубкой для подачи жидкости, при этом нагревательный элемент расположен ближе к отверстию, чем отверстие для впрыска жидкости.
4. Никотиновый ингалятор по п. 1, в котором вторая часть для хранения жидкости расположена во второй секции оболочки и окружает внутреннюю поверхность второй секции оболочки.
5. Никотиновый ингалятор по п. 1, в котором первая часть для хранения жидкости дополнительно содержит распылитель ароматизатора, окружающий часть внутренней поверхности отверстия.
6. Никотиновый ингалятор по п. 1, в котором вторая часть для хранения жидкости дополнительно содержит поглотитель жидкости, в который впитывается генерирующая дым жидкость.
7. Никотиновый ингалятор по п. 6, в котором поглотитель жидкости представляет собой по меньшей мере одно из: бумагу, хлопок, пористые шарики или их комбинацию.
8. Никотиновый ингалятор по п. 6, в котором нагревательный элемент расположен на поверхности или внутри поглотителя жидкости для нагревания генерирующей дым жидкости.
9. Никотиновый ингалятор по п. 1, в котором переключатель представляет собой компонент, управляющий началом и завершением генерирования дыма и количеством дыма в соответствии с предпочтениями курильщика путем пошаговой регулировки количества тепла, подаваемого на нагревательный элемент.
10. Никотиновый ингалятор по п. 1, в котором оболочка содержит трубку Вентури, причем трубка Вентури содержит: впускную секцию трубки, сообщающуюся с отверстием на одном конце оболочки; центральную секцию трубки, на внутренней поверхности которой выполнено отверстие для впрыска жидкости; и выпускную секцию трубки, сообщающуюся с всасывающим отверстием на другом конце оболочки, и первая часть для хранения жидкости сообщается с отверстием для впрыска жидкости центральной секции трубки через трубку для подачи жидкости.
11. Никотиновый ингалятор по п. 10, в котором длина выпускной секции трубки превышает длину впускной секции трубки.
12. Никотиновый ингалятор по п. 11, в котором впускная секция трубки содержит первую коническую часть, сужающуюся к центральной секции трубки, выпускная секция трубки содержит вторую коническую часть, сужающуюся к центральной секции трубки, и угол между первой конической частью и центральной осью трубки Вентури больше угла между второй конической частью и центральной осью трубки Вентури.
