Область техники
Настоящая заявка испрашивает преимущество приоритета на основании патентной заявки Кореи № 10-2021-0108543, поданной 18 августа 2021 г., все содержание которой полностью включено в настоящий документ как часть описания.
Настоящее изобретение относится к никотиновому ингалятору, в частности, к ингалятору, способному переводить жидкий никотин в форму аэрозоля для вдыхания.
Предшествующий уровень техники
Способ подачи никотина в форме аэрозоля в легкие через ингалятор является перспективным решением для подачи никотина. В таком варианте подачи очень большое значение для получения удовольствия от курения имеет размер частиц аэрозоля. Это обусловлено тем, что при вдыхании аэрозоля с крупными частицами крупные капли ударяются о гортань или дыхательные пути, что приводит к неприятным ощущениям. То есть, чем меньше размер частиц никотинового аэрозоля, тем более плавно и мягко вдыхается никотин и тем глубже он проникает в легкие, тем самым повышая удовлетворенность курильщика.
D50 (массовый средний диаметр или средний размер частиц) дыма сигарет составляет от 0,3 мкм до 0,6 мкм. Однако размер частиц никотинового аэрозоля, генерируемого портативным ингалятором, значительно отличается от размера частиц сигаретного дыма из-за ограничений, свойственных такому устройству. Поэтому, чтобы курильщикам понравился способ подачи никотина в легкие в форме аэрозоля через ингалятор, необходимо усовершенствовать технологию, чтобы получить мелкие частицы аэрозоля.
В традиционном генераторе аэрозоля получение аэрозоля происходит путем хорошо известного способа нагрева образующего аэрозоль вещества. Однако такое устройство имеет тот недостаток, что требуется сложная конфигурация, содержащая нагреватель.
Поэтому изучаются способы генерирования никотинового аэрозоля с помощью разности давлений и других подобных способов без нагрева до высокой температуры, как описано выше. Тем не менее, такие способы имеют ограничения практического характера, так как весьма сложно обеспечить разность давлений при использовании ингалятора в атмосфере.
[Документ по предшествующему уровню техники]
Патент Кореи № 10-1734932
Сущность изобретения
Техническая задача
Задачей настоящего изобретения является решение описанных выше проблем предшествующего уровня техники путем
разработки никотинового ингалятора, способного формировать существенную разность давлений при вдыхании пользователем и эффективно генерировать мелкодисперсный никотиновый аэрозоль с помощью такой разности давлений.
Техническое решение
Для достижения указанной выше цели настоящим изобретением предложен никотиновый ингалятор, содержащий:
корпус, содержащий оболочку и трубку Вентури, размещенную внутри оболочки;
хранилище жидкого никотина; и
трубку подачи жидкости, которая подает жидкий никотин в трубку Вентури,
в котором трубка Вентури содержит впускную секцию трубки, сообщающуюся с отверстием впуска воздуха с одного конца оболочки, центральную секцию трубки, в стенке которой выполнено отверстие для впрыска жидкости, и выпускную секцию трубки, сообщающуюся с отверстием для вдыхания на другом конце оболочки, и
трубка подачи жидкости установлена с возможностью сообщения с хранилищем жидкого никотина и отверстием для впрыска жидкости центральной секции трубки.
В одном из вариантов осуществления настоящего изобретения конец выпускной секции трубки проходит до отверстия для вдыхания на конце оболочки и образует часть для вдыхания, а выпускная секция трубки может иметь форму, в которой диаметр трубки постепенно увеличивается от конца центральной секции трубки к отверстию для вдыхания на конце оболочки.
В одном из вариантов осуществления настоящего изобретения конец впускной секции трубки может проходить до отверстия впуска воздуха на конце оболочки, образуя секцию впуска воздуха.
В одном из вариантов осуществления настоящего изобретения длина выпускной секции трубки может превышать длину впускной секции трубки.
В одном из вариантов осуществления настоящего изобретения впускная секция трубки Вентури содержит первую коническую часть, сходящуюся к центральной секции трубки, а выпускная секция трубки Вентури содержит вторую коническую часть, сходящуюся в направлении центральной секции трубки, и
угол, образованный первой конической частью и центральной осью трубки Вентури, может быть больше угла, образованного второй конической частью и центральной осью трубки Вентури.
В одном из вариантов осуществления настоящего изобретения центральная секция трубки может иметь диаметр от 0,5 мм до 1 мм и длину от 1 мм до 5 мм.
В одном из вариантов осуществления настоящего изобретения хранилище жидкого никотина может находиться в пространстве между оболочкой и внутренней стенкой корпуса, частично или полностью содержащего трубки Вентури.
В одном из вариантов осуществления настоящего изобретения хранилище жидкого никотина содержит кольцевую емкость, и указанная кольцевая емкость может быть выполнена в таком виде, чтобы окружать наружную окружную поверхность внутренней стенки корпуса.
В одном из вариантов осуществления настоящего изобретения трубка подачи жидкости может иметь зажимной блок, который блокирует трубку подачи жидкости, когда пользователь не вдыхает, и открывает трубку подачи жидкости, когда пользователь выполняет вдох.
В одном из вариантов осуществления настоящего изобретения диаметр отверстия для впрыска жидкости может быть меньше диаметра трубки подачи жидкости.
В одном из вариантов осуществления настоящего изобретения может быть дополнительно предусмотрен нагревательный элемент между отверстием впуска воздуха и трубкой Вентури или на стороне трубки Вентури, обращенной к отверстию впуска воздуха.
В одном из вариантов осуществления настоящего изобретения между отверстием впуска воздуха и трубкой Вентури или на стороне трубки Вентури, обращенной к отверстию впуска воздуха, может быть дополнительно предусмотрен элемент распыления ароматизатора.
Полезные эффекты изобретения
Никотиновый ингалятор согласно настоящему изобретению содержит трубку Вентури внутри ингалятора и подает жидкий никотин в часть, создающую отрицательное давление в трубке Вентури, тем самым обеспечивая эффективное генерирование мелкодисперсного никотинового аэрозоля.
Описание чертежей

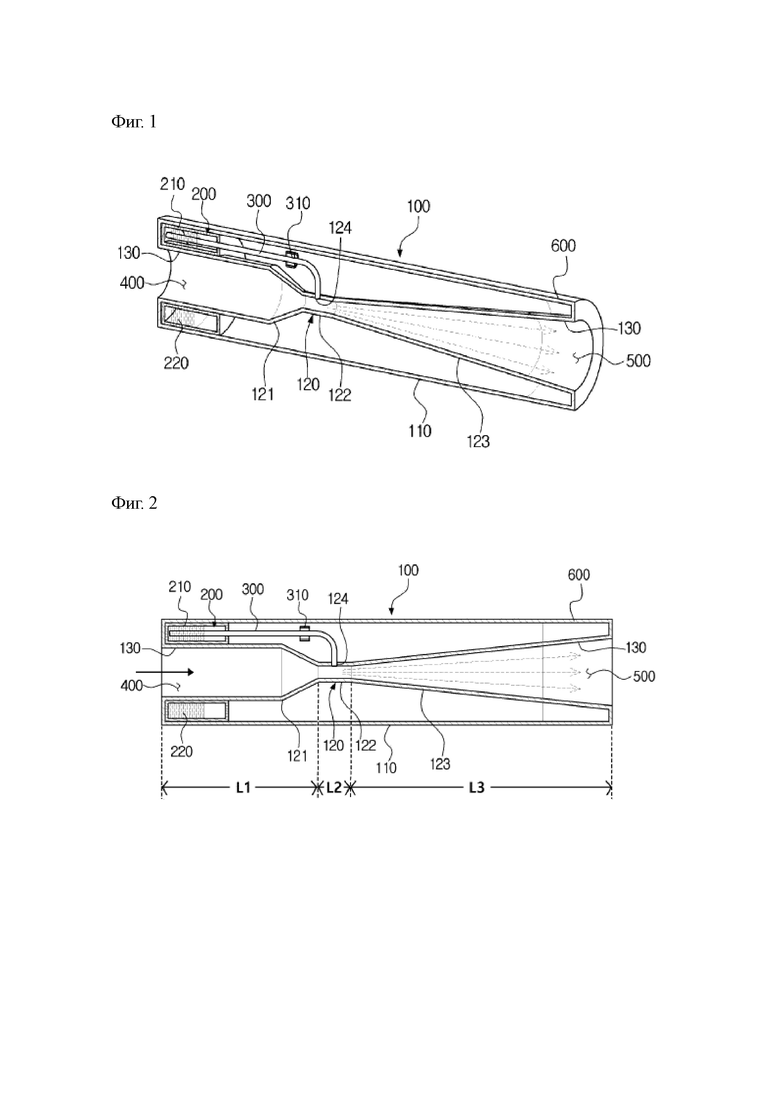

На ФИГ. 1 в аксонометрии с частичным разрезом изображен вариант осуществления никотинового ингалятора согласно настоящему изобретению,
На ФИГ. 2 в разрезе изображен вариант осуществления никотинового ингалятора согласно настоящему изобретению,

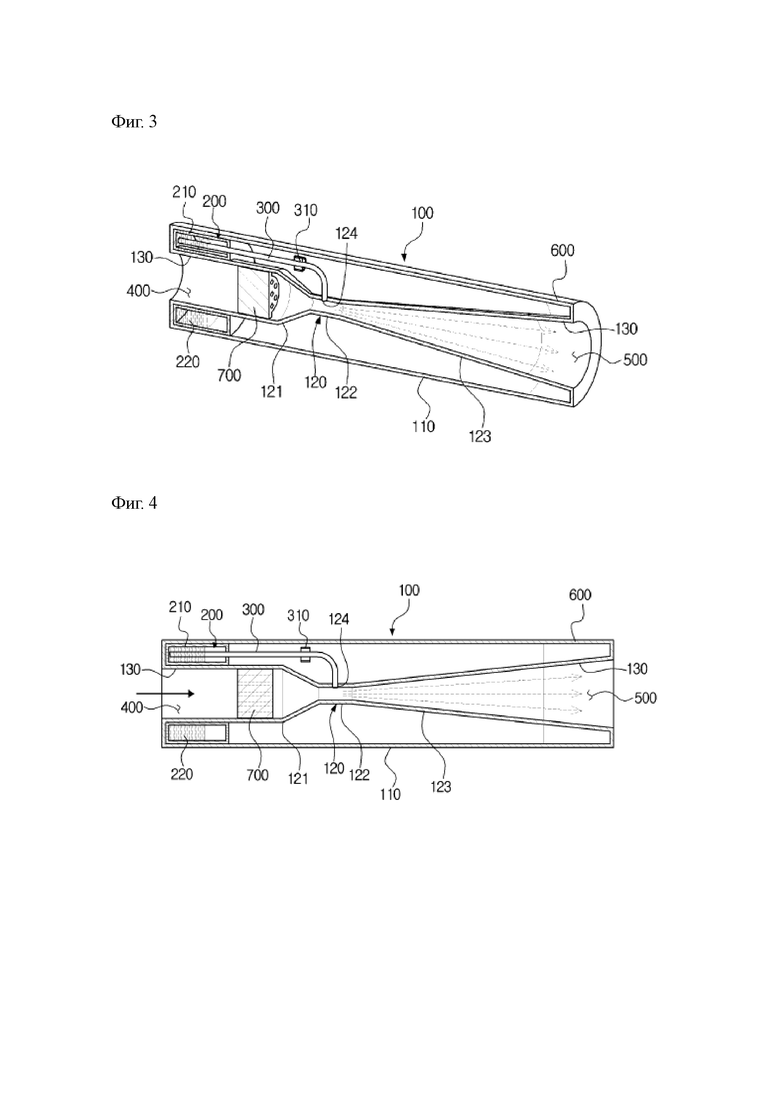

На ФИГ. 3 в аксонометрии с частичным разрезом изображен еще один вариант осуществления никотинового ингалятора согласно настоящему изобретению,
На ФИГ. 4 в разрезе изображен еще один вариант осуществления никотинового ингалятора согласно настоящему изобретению,

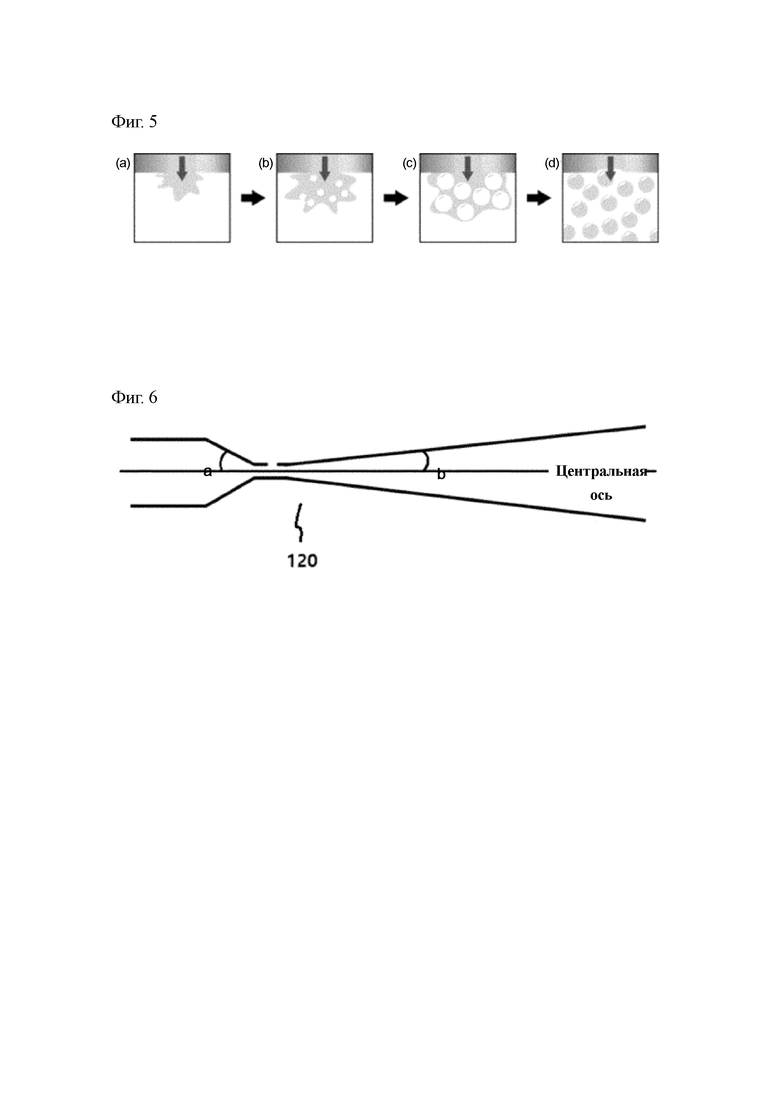

На ФИГ. 5 схематически показан процесс генерирования аэрозоля никотиновым ингалятором согласно настоящему изобретению,
На ФИГ. 6 показана конструкция трубки Вентури, содержащейся в никотиновом ингаляторе согласно настоящему изобретению,

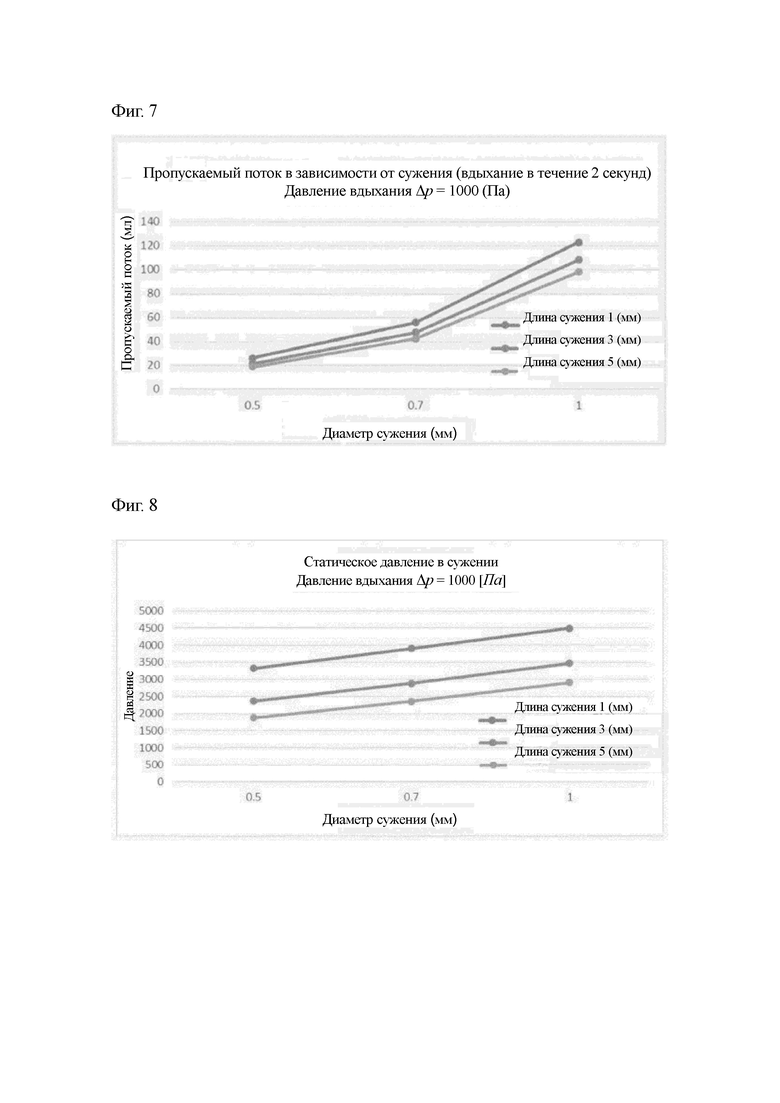

На ФИГ. 7 приведен график, отображающий зависимость расхода в части для вдыхания от диаметра и длины центральной секции трубки Вентури, содержащейся в никотиновом ингаляторе согласно настоящему изобретению,
На ФИГ. 8 показан график, отображающий зависимость давления вдыхания от диаметра и длины центральной секции трубки Вентури, содержащейся в никотиновом ингаляторе согласно настоящему изобретению,

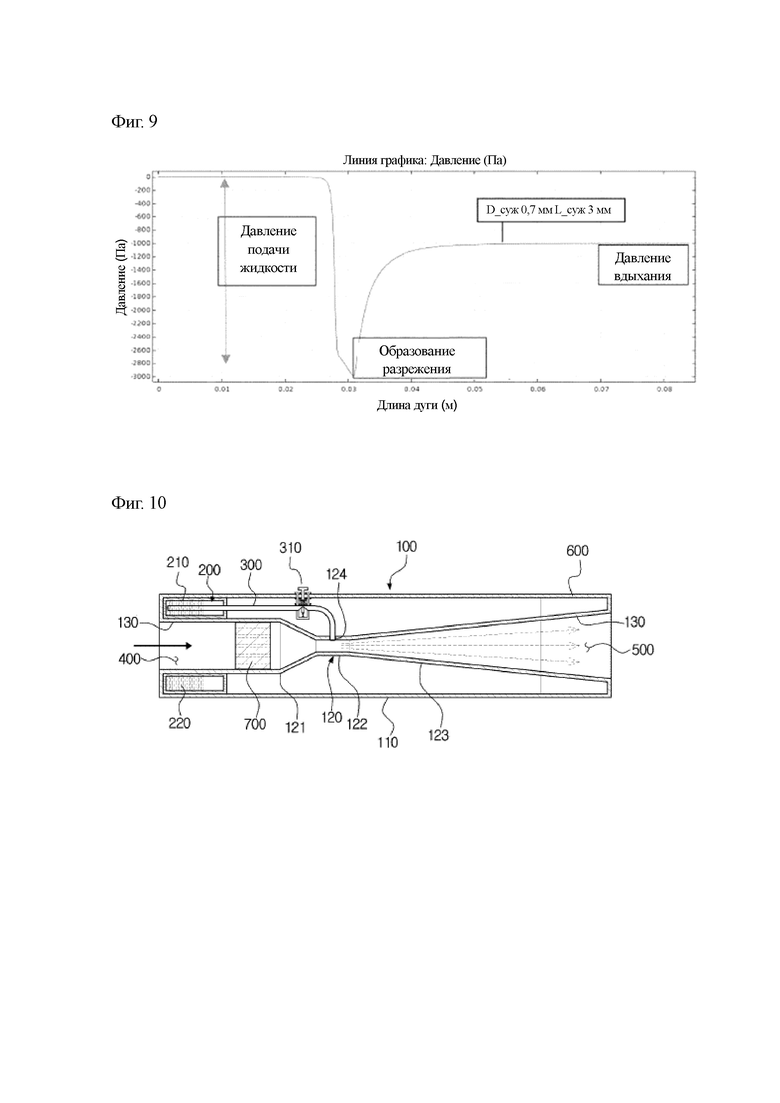

На ФИГ. 9 приведен график, показывающий давление, создаваемой каждым компонентом, когда используется никотиновый ингалятор согласно настоящему изобретению,
На ФИГ. 10 в разрезе изображен еще один вариант осуществления никотинового ингалятора согласно настоящему изобретению,

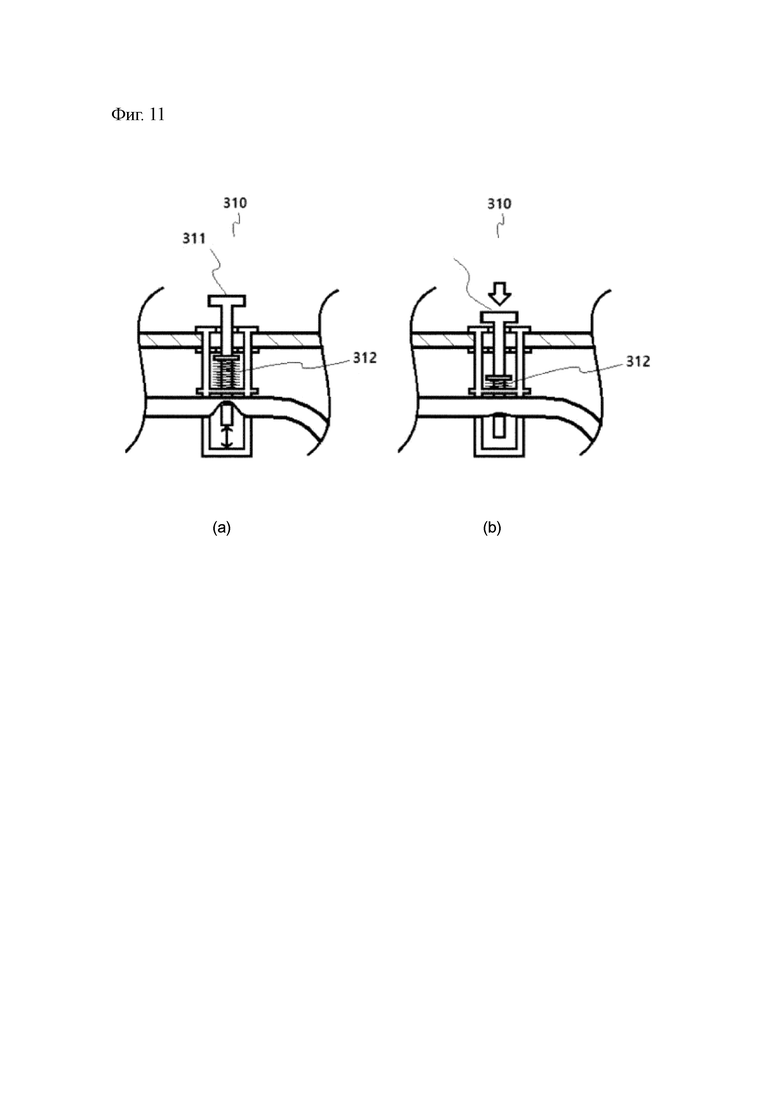

На ФИГ. 11 показан увеличенный вид в разрезе зажимного блока, содержащегося в никотиновом ингаляторе согласно ФИГ. 10,

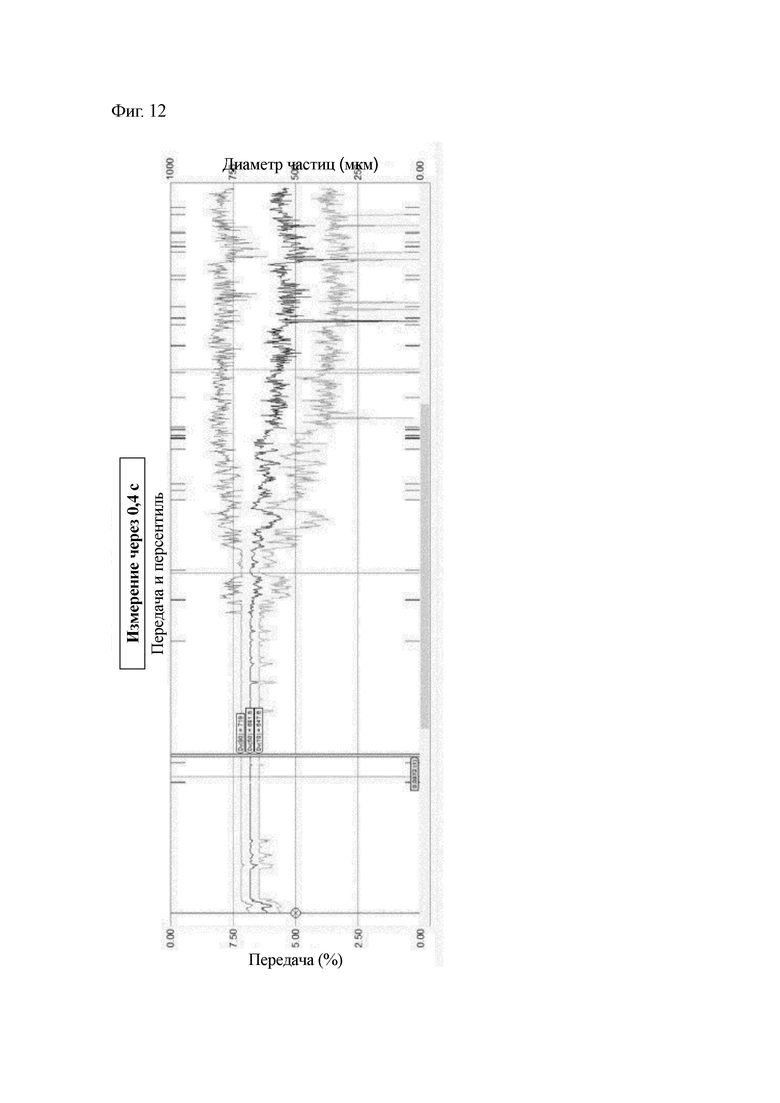

На ФИГ. 12 показаны результаты измерения размера частиц аэрозоля, выполненного через 0,4 секунды после использования никотинового ингалятора согласно настоящему изобретению, и

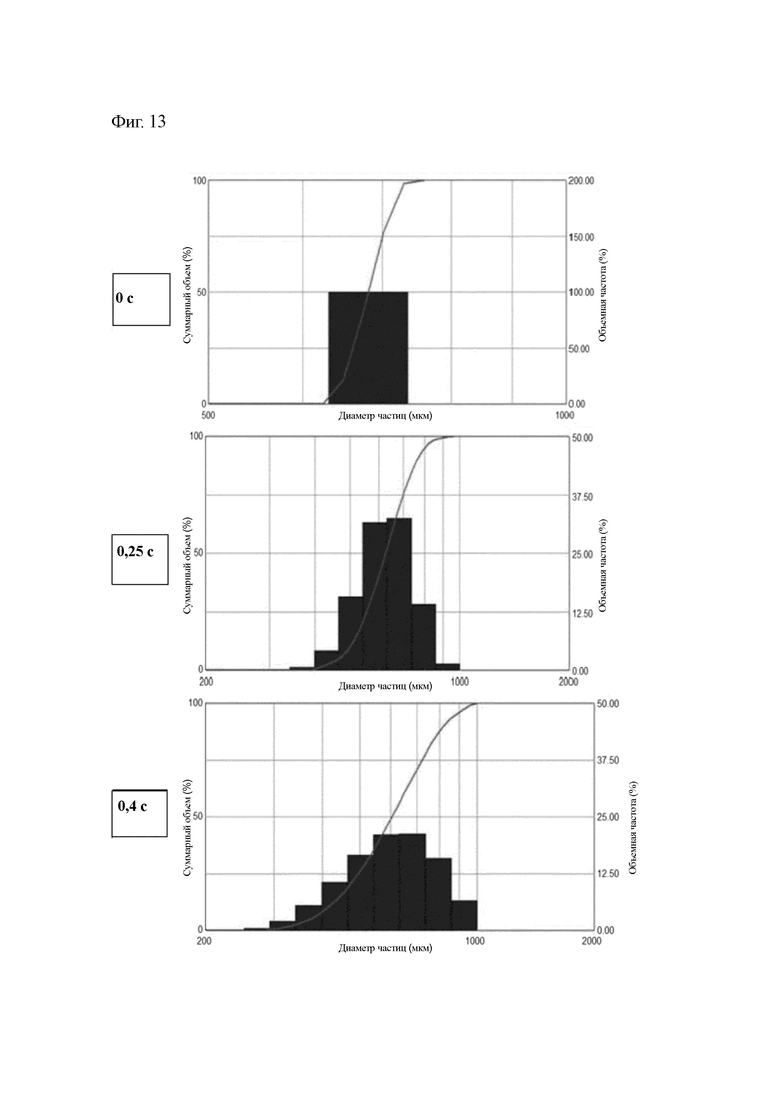

На ФИГ. 13 показаны результаты измерения распределения размера частиц аэрозоля в зависимости от времени в ходе использования никотинового ингалятора согласно настоящему изобретению.
Лучший вариант осуществления изобретения
Далее настоящее изобретение будет раскрыто в деталях.
Термины или слова, используемые в описании и формуле изобретения, не могут интерпретироваться как ограниченные своим обычным или словарным значением и должны толковаться как значения и понятия, соответствующие технической идее настоящего изобретения, основанной на принципе, согласно которому изобретатель вправе надлежащим образом определять значение терминов для того, чтобы наилучшим образом пояснить свое изобретение.
Используемая в настоящем раскрытии терминология предназначена только для описания определенных вариантов осуществления и не носит ограничительного характера в отношении настоящего изобретения. Формы единственного числа включают значения множественного числа, если контекст явно не требует иного. Следует понимать, что термины «содержать» или «иметь», используемые в настоящей спецификации, предназначены для обозначения присутствия указанных признаков, количества, этапов, операций, компонентов, частей или их комбинаций, но не исключают возможности присутствия или добавления одного или нескольких других признаков, количества, этапов, операций, компонентов, частей или их комбинаций.
Термины «передний» и «задний», используемые в настоящем документе, определяются по направлению движения аэрозоля.
Здесь и далее варианты осуществления настоящего изобретения будут подробно раскрыты со ссылкой на сопроводительные чертежи с тем, чтобы специалисты в данной области техники, которым адресовано настоящее изобретение, могли легко реализовать его. Тем не менее, настоящее изобретение может быть реализовано в различных иных формах и не ограничивается перечисленными в настоящем документе вариантами осуществления.
В дальнейшем будут раскрыты варианты осуществления настоящего изобретения со ссылкой на прилагаемые чертежи.
Никотиновой ингалятор согласно настоящему изобретению, как показано на ФИГ. 1 и 2, содержит: корпус 100, содержащий оболочку 110 и трубку 120 Вентури, находящуюся внутри оболочки; хранилище 200 жидкого никотина; и трубку 300 подачи жидкости, которая подает жидкий никотин в трубку 120 Вентури,
при этом трубка 120 Вентури содержит впускную секцию 121 трубки, сообщающуюся с отверстием 400 впуска воздуха с одного конца оболочки, центральную секцию 122 трубки, в стенке которой выполнено отверстие 124 для впрыска жидкости, и выпускную секцию 123 трубки, сообщающуюся с отверстием 500 для вдыхания на другом конце оболочки, и
предусмотрена трубка 300 подачи жидкости для сообщения с хранилищем 200 жидкого никотина и отверстие 124 в центральной секции трубки для впрыска жидкости.
В целом в случае никотинового ингалятора важно создать мелкодисперсный аэрозоль жидкого никотина, чтобы облегчить его вдыхание в легкие, когда человек вдыхает в себя жидкий никотин. В частности, если в хранилище 200 вместе с жидким никотином содержится пропеллент, то, поскольку скорость выпуска жидкого никотина очень высока, крупные капли немедленно после вдыхания поступают в рот и ударяются о гортань и дыхательные пути, тем самым вызывая неприятные ощущения. Соответственно, необходимо ускорить преобразование жидкого никотина в аэрозоль и повысить его дисперсность.
В никотиновом ингаляторе согласно настоящему изобретению жидкий никотин преобразуют в аэрозоль с более мелкими частицами сразу после выпуска с помощью специальных конструкций, как описано выше.
Механизм для преобразования жидкости в аэрозоль в никотиновом ингаляторе согласно настоящему изобретению будет описан ниже. Когда пользователь вдыхает воздух через часть 600 для вдыхания никотинового ингалятора, показанного на ФИГ. 1, давление в центральной секции 122 трубки 120 Вентури понижается согласно закону Бернулли. Соответственно, благодаря разности давлений жидкий никотин 220, размещенный в хранилище 200 жидкого никотина, выпускают в жидком состоянии в отверстие 124 для впрыска жидкости в центральной секции 122 трубки через трубку 300 подачи жидкости (ФИГ. 5(a)) с одновременным образованием пузырьков воздуха, когда под действием разности давлений происходит испарение пропеллента (ФИГ. 5(b)). Таким образом, при образовании пузырьков воздуха разрушается пленка жидкости между пузырьками воздуха (ФИГ. 5(c)), и жидкий никотин преобразуется в аэрозоль (ФИГ. 5(d)). На этом этапе повышается эффективность образования аэрозоля, поскольку чем выше разность давлений, тем быстрее образуются пузырьки воздуха и быстрее разрушается пленка жидкости.
В одном из вариантов осуществления настоящего изобретения, как показано на ФИГ. 1, конец выпускной секции 123 трубки проходит до отверстия 500 для вдыхания на конце оболочки 110 и образует часть 600 для вдыхания, а выпускная секция трубки может иметь форму, в которой диаметр трубки постепенно увеличивается от конца центральной секции 122 трубки к отверстию для вдыхания на конце оболочки.
Кроме того, конец впускной секции 121 трубки может проходить до отверстия 400 впуска воздуха на конце оболочки 110, образуя секцию впуска воздуха.
В никотиновом ингаляторе в виде, описанном выше, как показано на ФИГ. 2, предпочтительно, чтобы длина L2 выпускной секции 123 трубки превышала длину L1 впускной секции 121 трубки. Это необходимо потому, что аэрозоль генерируется эффективнее при большей длине выпускной секции 123 трубки, поскольку аэрозоль дополнительно атомизируется во время перемещения.
Кроме того, в описанном выше никотиновом ингаляторе впускная секция 121 трубки 120 Вентури содержит первую коническую часть, сходящуюся к центральной секции 122 трубки, а выпускная секция 123 трубки содержит вторую коническую часть, сходящуюся к центральной секции 122 трубки. Как показано на ФИГ. 6, предпочтительно, чтобы угол (ФИГ. 6, а), образованный первой конической частью и центральной осью трубки 120 Вентури, был больше угла (ФИГ. 6, b), образованного второй конической частью и центральной осью трубки Вентури. Это обусловлено тем, что, как описано выше, выгодно, чтобы длина выпускной секции 124 трубки превышала длину впускной секции 121 трубки, и размер отверстия 400 впуска воздуха был увеличен, и при таких условиях угол первой конической части не может быть больше угла второй конической части. Более того, это обусловлено тем, что для создания низкого давления в центральной секции 122 трубки Вентури согласно закону Бернулли рекомендована впускная секция 121 трубки большого диаметра.
В одном из вариантов осуществления настоящего изобретения центральная секция 122 трубки может быть выполнена с диаметром от 0,5 мм до 1 мм, предпочтительнее от 0,6 мм до 0,8 мм, и длиной от 1 мм до 5 мм.
Центральная секция 122 трубки должна иметь диаметр и длину, обеспечивающие создание требуемого разрежения. Если диаметр слишком мал и длина слишком велика, расход будет уменьшен из-за потерь на трение и также возникнут потери давления, в результате чего не будет создано требуемое разрежение, чего желательно не допускать. Таким образом, предпочтительно, чтобы диаметр и длина находились в указанных выше диапазонах.
Поскольку требуемый расход при вдыхании определяется частью для вдыхания, диаметр центральной секции 122 трубки должен составлять по меньше мере 0,5 мм. Это обусловлено тем, что если диаметр равен 0,5 мм, можно вдохнуть смесь 20 мл воздуха и жидкого никотина за 2 секунды даже при несильной затяжке. Кроме того, если диаметр превышает 1 мм, не создается достаточное разрежение в центральной секции трубки, что неблагоприятно сказывается на генерировании аэрозоля.
На ФИГ. 7 показан расход в части для вдыхания в зависимости от диаметра и длины описанной выше центральной секции 122 трубки.
Кроме того, учитывая расположение и размер отверстия 124 для впрыска жидкости, для создания требуемого разрежения длина центральной секции трубки 122 должна быть более 1 мм и менее 5 мм. На ФИГ. 8 показаны значения давления вдыхания в зависимости от диаметра и длины описанной выше центральной секции 122 трубки. На ФИГ. 9 приведен график, показывающий значения давления, создаваемые каждым компонентом при использовании никотинового ингалятора согласно настоящему изобретению.
В одном из вариантов осуществления настоящего изобретения хранилище 200 жидкого никотина, как показано на ФИГ. 1 или 3, может находиться в пространстве между оболочкой 110 и внутренней стенкой 130 корпуса, частично или полностью содержащего трубку 120 Вентури.
В частности, хранилище 200 жидкого никотина содержит кольцевую емкость 210, и указанная кольцевая емкость может быть выполнена в таком виде, чтобы окружать наружную окружную поверхность внутренней стенки 130 корпуса.
Такое расположение хранилища 200 жидкого никотина позволяет производить никотиновый ингалятор в виде компактного устройства.
В одном из вариантов осуществления настоящего изобретения трубка 300 подачи жидкости может иметь зажимной блок 310, который блокирует трубку подачи жидкости, когда пользователь не вдыхает, и открывает трубку подачи жидкости, когда пользователь выполняет вдох. Поскольку давление в центральной секции трубки Вентури понижается, когда пользователь вдыхает никотин через ингалятор, зажимной блок может открываться по данной разности давлений.
Например, если при вдыхании через ингалятор, в котором имеется датчик для определения давления вдыхания, указанный датчик определяет состояние вдоха, то зажимной блок может содержать электромагнитный клапан, который открывает трубку подачи жидкости согласно результатам определения состояния. В этом случае, если не выполняется вдох, электромагнитный клапан сохраняет состояние, в котором трубка подачи жидкости закрыта.
Кроме того, зажимной блок, как показано на ФИГ .10 и 11, может быть выполнен с ручным управлением. Таким образом, зажимной блок может быть выполнен в таком виде, что перед вдыханием через ингалятор пользователь открывает трубку подачи жидкости путем нажатия зажимного штока (ФИГ. 11, 311), который поддерживается пружиной 312 и пережимает трубку подачи жидкости (ФИГ. 11 (b)), а после окончания вдоха пользователь снова возвращает трубку подачи жидкости в закрытое состояние путем снятия давления, приложенного к зажимному штоку (ФИГ. 11 (a)).
При этом зажимной блок может быть выполнен в известном по текущему уровню технике виде. Например, также может быть использован зажимной элемент, описанный в патенте Кореи № 10-1734932. В данном случае, чтобы применить зажимной элемент, конструкция никотинового ингалятора согласно настоящему изобретению может содержать дополнительные компоненты. Например, часть 600 для вдыхания может иметь еще одно отверстие для вдыхания, сообщающееся с пространством между оболочкой 110 и внутренней стенкой 130 корпуса, и зажимной блок 310 может также содержать средства, которые могут задействоваться через указанное отверстие для вдыхания при выполнении вдоха с целью сброса давления, прикладываемого зажимным блоком к трубке подачи жидкости.
В качестве отдельного примера, при использовании зажимного элемента 21 согласно патенту Кореи № 10-1734932, как описано выше, в пространстве между оболочкой 110 и внутренней стенкой 130 корпуса, описанных в настоящем изобретении, может быть установлена лопатка, конструкцию которой идентична или сходна с конструкцией лопатки 15, раскрытой в патенте Кореи № 10-1734932. Если давление в пространстве между оболочкой 110 и внутренней стенкой 130 корпуса уменьшилось из-за выполнения вдоха в части 600 для вдыхания ингалятора, лопатка может содержать мембрану, размер которой позволяет ей перемещаться к внутренней стенке оболочки 110 в зависимости от давления, и шарнир, выполненный в отверстии 400 впуска воздуха с одним концом в мембране. Соответственно, при вдыхании через ингалятор, если давление между мембраной и внутренней стенкой оболочки снижается, мембрана перемещается в направлении внутренней стенки оболочки, вращаясь при этом вокруг шарнира. Мембрана может быть оснащена зажимом, выполненным с возможностью зажатия трубки 300 подачи жидкости на нижнем конце. Когда вдох через ингалятор не выполняется, мембрана может иметь форму конструкции, на которую действует направленное вниз усилие упругого элемента, такого как пружина, и под действием указанной силы зажим может давить на трубку подачи жидкости, чтобы перекрыть протекание по ней жидкого никотина. С другой стороны, при выполнении вдоха через ингалятор, когда мембрана поднимается под действием падения давления между мембраной и внутренней стенкой оболочки, зажим поднимается и тем самым снимает давление с трубки подачи жидкости, позволяя протекать жидкому никотину. Трубка подачи жидкости может быть изготовлена из гибкого материала, чтобы обеспечить возможность использования средств для ее пережатия.
В одном из вариантов осуществления настоящего изобретения для открывания зажимного элемента под действием разрежения предпочтительно, чтобы диаметр отверстия для впрыска жидкости был меньше диаметра трубки подачи жидкости. Диаметр отверстия для впрыска жидкости может находиться в диапазоне от 0,1 мм до 0,5 мм. Количество отверстий 124 для впрыска жидкости может составлять одно, два или более.
В одном из вариантов осуществления настоящего изобретения никотиновый ингалятор может дополнительно содержать нагревательный элемент 700 между отверстием 400 впуска воздуха и трубкой 120 Вентури или на стороне трубки 120 Вентури, обращенной к отверстию впуска воздуха, как показано на ФИГ. 3 и 4. Нагревательный элемент представлять собой, в частности, химический источник тепла, термоэлектрический элемент, нагревательную спираль, керамический нагреватель и другие подобные элементы.
При преобразовании в аэрозоль жидкого никотина, содержащего пропеллент, происходит охлаждение, так как температура временно быстро опускается из-за резкого расширения. Нагревательный элемент может иметь дополнительную функцию, заключающуюся в подогреве вдыхаемого воздушного потока с помощью указанного нагревательного элемента. В предпочтительном варианте нагревательный элемент выполняют в таком виде, чтобы он не слишком мешал протеканию потока воздуха, например, в виде пористого материала.
В одном из вариантов осуществления настоящего изобретения никотиновый ингалятор может дополнительно содержать элемент 700 распыления ароматизатора между отверстием 400 впуска воздуха и трубкой 120 Вентури или на стороне трубки 120 Вентури, обращенной к отверстию впуска воздуха, как показано на ФИГ. 3 и 4. Элемент распыления ароматизатора может облегчать вдыхание путем добавления ароматизатора к потоку воздуха. Элемент распыления ароматизатора может представлять собой твердый ароматизатор, ароматизатор, заключенный в пористый материал, ароматизированный листовой материал, ароматизированную капсулу и т. п.
В одном из вариантов осуществления настоящего изобретения жидкий никотин может также содержать пропеллент вместе с раствором никотина, и могут использоваться вещества, применяемые на уровне техники в качестве пропеллентов, например HFA-134a, CFC и т. п. Пропеллент служит для создания давления внутри емкости для хранения жидкого никотина, чтобы облегчить подачу жидкого никотина, а также для создания пузырьков воздуха, когда жидкий никотин выпускают внутрь трубки Вентури.
Здесь и далее применение никотинового ингалятора согласно настоящему изобретению будет описано со ссылкой ФИГ. 1.
Вдыхание происходит в части 600 для вдыхания никотинового ингалятора согласно настоящему изобретению, причем воздух сначала поступает без потери давления в отверстие 400 впуска воздуха. Когда поступивший воздух проходит через центральную секцию 122 трубки и далее с сужением диаметра через впускную секцию 121 трубки 120 Вентури, скорость потока увеличивается согласно закону Бернулли, внутреннее давление в центральной секции 122 трубки снижается соответствующим образом, и создается разрежение. Под действием разрежения, создаваемого на этом этапе, зажимной блок 310 открывается и жидкий никотин, находящийся в хранилище 200 жидкого никотина под действием данной разности давлений и под давлением самого пропеллента поступает по трубке 300 подачи жидкости в центральную секцию 122 трубки через отверстие 124 для впрыска жидкости. Подаваемая таким образом жидкость попадает в быстрый поток воздуха и перемещается далее, проходя через выпускную секцию 123 трубки к отверстию 500 для вдыхания. В этом время под действием разрежения быстро образуются пузырьки воздуха, пленка жидкости постепенно становится тоньше и затем быстро разрушается, образуя аэрозоль. Никотиновый аэрозоль атомизируется благодаря трению между воздухом и жидкостью и характеристикам поверхностного натяжения жидкости в результате высокой разницы в скорости между воздухом и жидкостью во время движения в направлении отверстия 500 для вдыхания, образуя мелкодисперсный аэрозоль с размером частиц в несколько микрометров.
Никотиновый ингалятор согласно настоящему изобретению открывается при пониженном давлении в отличие от традиционных никотиновых ингаляторов, открывающихся при атмосферном давлении, благодаря чему образуется больше пузырьков воздуха в жидкости и они растут быстрее, тем самым быстрее разрушая пленку жидкости. Соответственно, жидкий никотин атомизируется этим механизмом в более мелкодисперсный аэрозоль.
Распределение размера частиц аэрозоля, вдыхаемого пользователем при использовании никотинового ингалятора согласно настоящему изобретению, было измерено с помощью устройства измерения размера частиц (наименование изделия: Spraytech, производитель: Malvern); результаты приведены на ФИГ. 12 и 13. Как подтверждают представленные выше чертежи, никотиновый ингалятор согласно настоящему изобретению демонстрирует отличные характеристики атомизации аэрозоля.
Хотя настоящее изобретение было описано со ссылкой на предпочтительные варианты осуществления, описанные выше, возможно внесение различных изменений или модификаций без отхода от сути и объема настоящего изобретения. Соответственно, прилагаемая формула изобретения будет включать такие изменения и модификации в рамках сути и объема настоящего изобретения.
[Перечень ссылочных обозначений]
100: корпус
110: оболочка
120: трубка Вентури
121: впускная секция трубки
122: центральная секция трубки
123: выпускная секция трубки
124: отверстие для впрыска жидкости
130: внутренняя стенка
200: хранилище жидкого никотина
210: емкость для хранения жидкости
220: жидкий никотин
300: трубка подачи жидкости
310: зажимной блок
311: зажимной шток
312: пружина
400: отверстие впуска воздуха
500: отверстие для дыхания
600: отверстие для дыхания
700: нагревательный элемент или элемент распыления ароматизатора.
Изобретение относится к никотиновому ингалятору. Никотиновый ингалятор содержит корпус, содержащий оболочку и трубку Вентури, размещенную внутри оболочки, хранилище жидкого никотина, трубку подачи жидкости, которая подает жидкий никотин в трубку Вентури, и нагревательный элемент, расположенный между отверстием впуска воздуха и трубкой Вентури. Трубка Вентури содержит впускную секцию трубки, сообщающуюся с отверстием впуска воздуха с одного конца оболочки, центральную секцию трубки, в стенке которой выполнено отверстие для впрыска жидкости, и выпускную секцию трубки, сообщающуюся с отверстием для вдыхания на другом конце оболочки. Трубка подачи жидкости установлена с возможностью сообщения с хранилищем жидкого никотина и отверстием для впрыска жидкости центральной секции трубки. Обеспечивается возможность подогрева вдыхаемого воздушного потока. 10 з.п. ф-лы, 13 ил.
1. Никотиновый ингалятор, содержащий:
корпус, содержащий оболочку и трубку Вентури, размещенную внутри оболочки;
хранилище жидкого никотина;
трубку подачи жидкости, которая подает жидкий никотин в трубку Вентури, в котором трубка Вентури содержит впускную секцию трубки, сообщающуюся с отверстием впуска воздуха с одного конца оболочки, центральную секцию трубки, в стенке которой выполнено отверстие для впрыска жидкости, и выпускную секцию трубки, сообщающуюся с отверстием для вдыхания на другом конце оболочки, и трубка подачи жидкости установлена с возможностью сообщения с хранилищем жидкого никотина и отверстием для впрыска жидкости центральной секции трубки;
и нагревательный элемент, расположенный между отверстием впуска воздуха и трубкой Вентури.
2. Никотиновый ингалятор по п. 1, в котором конец выпускной секции трубки проходит до отверстия для вдыхания на конце оболочки и образует часть для вдыхания, а выпускная секция трубки имеет форму, в которой диаметр трубки постепенно увеличивается от конца центральной секции трубки к отверстию для вдыхания на конце оболочки.
3. Никотиновый ингалятор по п. 2, в котором конец впускной секции трубки проходит до отверстия впуска воздуха на конце оболочки, образуя секцию впуска воздуха.
4. Никотиновый ингалятор по п. 3, в котором длина выпускной секции трубки превышает длину впускной секции трубки.
5. Никотиновый ингалятор по п. 4, в котором впускная секция трубки Вентури содержит первую коническую часть, сходящуюся к центральной секции трубки, а выпускная секция трубки Вентури содержит вторую коническую часть, сходящуюся в направлении центральной секции трубки, и угол, образованный первой конической частью и центральной осью трубки Вентури, больше угла, образованного второй конической частью и центральной осью трубки Вентури.
6. Никотиновый ингалятор по п. 1, в котором центральная секция трубки имеет диаметр от 0,5 до 1 мм и длину от 1 до 5 мм.
7. Никотиновый ингалятор по п. 1, в котором хранилище жидкого никотина находится в пространстве между оболочкой и внутренней стенкой корпуса, содержащего часть трубки Вентури или всю ее.
8. Никотиновый ингалятор по п. 7, в котором хранилище жидкого никотина содержит кольцевую емкость и указанная кольцевая емкость выполнена в таком виде, чтобы окружать наружную окружную поверхность внутренней стенки корпуса.
9. Никотиновый ингалятор по п. 1, в котором трубка подачи жидкости содержит зажимной блок, который блокирует трубку подачи жидкости, когда пользователь не вдыхает, и открывает трубку подачи жидкости, когда пользователь вдыхает.
10. Никотиновый ингалятор по п. 1, в котором диаметр отверстия для впрыска жидкости меньше диаметра трубки подачи жидкости.
11. Никотиновый ингалятор по п. 1, дополнительно содержащий элемент распыления ароматизатора, расположенный между отверстием впуска воздуха и трубкой Вентури или на стороне трубки Вентури, обращенной к отверстию впуска воздуха.
